WebGIS三维可视化怎么上手？Cesium项目开发的常见问题汇总这篇文章面向刚开始做三维地图、倾斜摄影、3D Tiles、地形和时空数据展示的 GIS 学生、WebGIS 开发者和空间数据分析人员，重点解决一个实际问题：Cesium 项目从“能跑起来”到“能稳定展示业务数据”，中间到底要注意哪些坑。

引言：Cesium不是只会加载一个三维地球

很多同学第一次接触 WebGIS三维可视化，会从 Cesium 官方示例开始：创建一个 Viewer，加载影像底图，然后旋转地球。这个阶段看起来很顺利，但真正进入项目开发后，问题会马上变多。

• 倾斜摄影加载很慢，甚至浏览器直接卡死。
• 3D Tiles 能显示，但位置偏移、压地、漂浮。
• 模型坐标系不对，和二维底图对不上。
• 本地数据跨域访问失败，控制台全是 CORS 报错。
• 点线面实体很多时，鼠标交互和相机操作明显变卡。
• 开发环境能运行，部署到服务器后资源路径全部失效。

所以，学习 Cesium项目开发不能只学 API 名称，更要理解 WebGIS三维可视化背后的数据格式、坐标系统、渲染流程和前端工程化部署方式。下面按真实项目中最常遇到的问题逐项梳理。

背景：Cesium项目开发通常包含哪些内容

Cesium 是一个开源的三维地理空间可视化引擎，常用于浏览器中展示全球尺度三维场景。它适合做三维地球、地形浏览、倾斜摄影展示、BIM/GIS 融合、飞行轨迹、城市级三维可视化和时空数据播放。

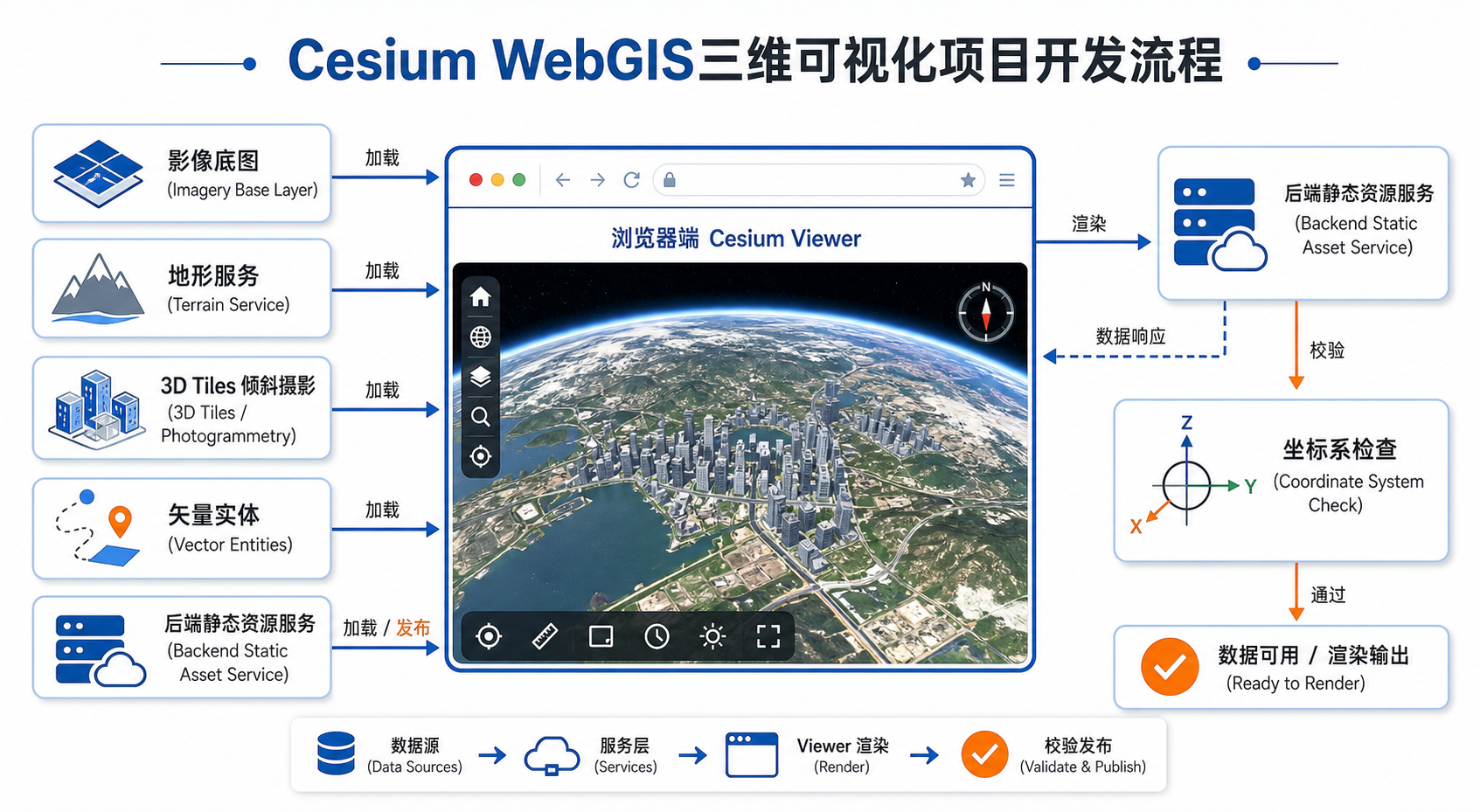

一个常见的 Cesium项目开发并不是只有前端页面，通常包括以下部分：

• 前端地图框架：使用 CesiumJS 创建 Viewer、控制相机、加载图层、添加交互。
• 基础底图：影像图、电子地图、注记图层，可能来自 WMTS、XYZ、TMS 或商业地图服务。
• 地形数据：用于显示真实起伏地表，例如 Cesium Terrain、Quantized Mesh 地形。
• 三维数据：倾斜摄影、白模、精模、BIM、点云，常见格式是 3D Tiles。
• 矢量数据：点、线、面、GeoJSON、CZML、动态轨迹、标注和业务专题数据。
• 后端服务：静态资源托管、数据接口、权限鉴权、空间查询、瓦片服务。
• 部署环境：Nginx、对象存储、内网服务器、HTTPS、反向代理和跨域配置。

因此，WebGIS三维可视化的学习路线建议从“先跑通一个最小项目”开始，再逐步增加影像、地形、3D Tiles、交互和性能优化，而不是一开始就把所有功能堆在一起。

原理：Cesium为什么容易出现坐标、加载和性能问题

1. 三维地图同时依赖地理坐标和三维坐标

二维 WebGIS 通常主要关注经纬度、投影坐标和屏幕坐标。Cesium 场景中还会涉及地球椭球、笛卡尔三维坐标、模型矩阵和相机矩阵。

Cesium 内部常用 WGS84 地理坐标和 ECEF 地心地固坐标。简单理解：

• 经纬度：便于人理解，例如经度、纬度、高程。
• Cartesian3：Cesium 内部用于三维计算的坐标。
• 模型矩阵：控制三维模型的位置、旋转和缩放。
• 相机参数：决定用户当前从哪里看、朝哪里看、以什么角度看。

如果数据源本身坐标系、单位或高度基准不清楚，就很容易出现模型偏移、压地下、漂浮或和底图不重合。

2. 3D Tiles是分块加载，不是一次性加载完整模型

Cesium 加载倾斜摄影或城市模型时，常用 3D Tiles。3D Tiles 会根据相机距离、屏幕误差和瓦片层级动态请求数据。用户看到的三维场景其实是逐步加载出来的。

这也是为什么 Cesium项目开发中经常遇到这些现象：

• 相机靠近后模型才变清晰。
• 首次打开页面加载较慢。
• 瓦片数量太多时网络请求爆炸。
• 服务端响应慢会直接影响三维浏览体验。
• 数据切片参数不合理会导致模糊、闪烁或加载不完整。

3. 浏览器三维渲染受显卡、内存和网络共同限制

WebGIS三维可视化运行在浏览器里，性能瓶颈不仅在 JavaScript，还包括 GPU 显存、纹理大小、网络带宽、瓦片数量和浏览器内存限制。

如果把未经优化的倾斜摄影、超大 GeoJSON 或大量实体直接扔进 Cesium，页面变卡并不意外。三维项目一定要做数据分级、按需加载和渲染控制。

步骤：从零开始搭建一个可扩展的Cesium项目

步骤一：明确项目目标和数据清单

开始写代码前，先列出数据和功能需求。这个动作能避免后期大量返工。

检查项	需要确认的问题	常见风险
影像底图	使用 XYZ、WMTS 还是自建瓦片服务	坐标系不匹配、跨域、Token 过期
地形数据	是否需要真实地形起伏	模型贴地异常、高程基准混乱
三维模型	倾斜摄影、BIM、白模还是点云	3D Tiles 过大、坐标偏移、层级不合理
业务数据	点线面数量、更新频率、交互方式	实体过多导致卡顿
部署方式	内网、互联网、Nginx、对象存储	资源路径错误、HTTPS混用、CORS失败

如果是学习项目，建议先选择一个小范围数据，例如一个园区、一个街区或一段轨迹，不要一开始就加载全市级倾斜摄影。

步骤二：创建最小Cesium Viewer

最小项目的目标是确认 Cesium 能正常初始化、WebGL 可用、静态资源路径正确。

import * as Cesium from "cesium";
import "cesium/Build/Cesium/Widgets/widgets.css";

const viewer = new Cesium.Viewer("cesiumContainer", {
  animation: false,
  timeline: false,
  baseLayerPicker: false,
  geocoder: false,
  homeButton: true,
  sceneModePicker: false,
  navigationHelpButton: false,
  infoBox: false,
  selectionIndicator: false
});

viewer.scene.globe.depthTestAgainstTerrain = true;

如果页面空白，先不要急着怀疑数据，按顺序检查：

• 浏览器控制台是否有 Cesium 静态资源路径错误。
• 容器元素是否设置了高度，例如页面根节点高度为 100%。
• 浏览器是否支持 WebGL。
• 打包工具是否正确处理 Cesium 的 Workers、Assets 和 Widgets。

步骤三：加载影像底图

影像底图是 WebGIS三维可视化的基础参照。常见的方式是加载 XYZ 或 WMTS 服务。

const imageryProvider = new Cesium.UrlTemplateImageryProvider({
  url: "https://your-domain.com/tiles/{z}/{x}/{y}.png",
  maximumLevel: 18
});

viewer.imageryLayers.addImageryProvider(imageryProvider);

加载底图时重点检查：

• 瓦片地址在浏览器中是否能直接打开。
• 服务是否允许跨域访问。
• 瓦片切片规则是 XYZ 还是 TMS。
• 底图坐标系是否适合 Cesium 使用。
• 是否存在国内常见地图偏移问题。

如果底图和业务数据不重合，不要只在前端硬调偏移。应先确认数据坐标系、地图服务坐标系和业务数据来源是否一致。

步骤四：加载地形数据

地形用于表达真实地表起伏。没有地形时，Cesium 默认显示椭球表面；有地形后，贴地线、贴地面、三维模型高度都会受到影响。

viewer.terrainProvider = await Cesium.CesiumTerrainProvider.fromUrl(
  "https://your-domain.com/terrain/"
);

启用地形后，需要重点验证：

• 模型是否被地形遮挡。
• 点、线、面是否需要贴地。
• 高程值是椭球高、海拔高还是相对高度。
• 地形服务是否按 Cesium 支持的格式发布。

很多“模型压地下”的问题，本质上是高程基准没有统一，而不是 Cesium 渲染错误。

步骤五：加载3D Tiles倾斜摄影或模型

3D Tiles 是 Cesium项目开发中最常用的三维数据格式之一，适合发布倾斜摄影、城市白模、BIM 模型和点云数据。

const tileset = await Cesium.Cesium3DTileset.fromUrl(
  "https://your-domain.com/3dtiles/tileset.json",
  {
    maximumScreenSpaceError: 16,
    skipLevelOfDetail: true
  }
);

viewer.scene.primitives.add(tileset);
await viewer.zoomTo(tileset);

加载 3D Tiles 后，先看四件事：

• 能否请求：tileset.json 和子瓦片地址是否返回正常。
• 位置是否正确：模型是否落在正确经纬度。
• 高度是否正确：是否贴地、漂浮或压入地下。
• 层级是否正常：拉近后是否逐渐变清晰。

如果 3D Tiles 位置偏移，通常要回到数据处理环节检查坐标参考、模型原点、转换参数和 tileset.json 中的 transform，而不是盲目在前端加固定偏移。

步骤六：添加点线面业务数据

小规模点线面可以用 Entity API 快速实现。Entity 写法直观，适合标注、轨迹、少量业务对象。

viewer.entities.add({
  name: "监测点A",
  position: Cesium.Cartesian3.fromDegrees(116.391, 39.907, 50),
  point: {
    pixelSize: 10,
    color: Cesium.Color.RED,
    outlineColor: Cesium.Color.WHITE,
    outlineWidth: 2
  },
  label: {
    text: "监测点A",
    font: "14px sans-serif",
    fillColor: Cesium.Color.WHITE,
    pixelOffset: new Cesium.Cartesian2(0, -20)
  }
});

但是当点位达到几万甚至几十万时，不建议继续使用大量 Entity。应考虑 Primitive、点聚合、服务端分块、矢量瓦片或按视域加载。

步骤七：添加鼠标拾取和属性弹窗

三维场景常见交互包括点击模型、拾取点位、查询属性和定位目标。Cesium 中可以通过 ScreenSpaceEventHandler 监听鼠标事件。

const handler = new Cesium.ScreenSpaceEventHandler(viewer.scene.canvas);

handler.setInputAction((movement) => {
  const picked = viewer.scene.pick(movement.position);
  if (Cesium.defined(picked)) {
    console.log("拾取对象：", picked);
  }
}, Cesium.ScreenSpaceEventType.LEFT_CLICK);

拾取时要注意：Entity、Primitive、3D Tiles Feature 的属性获取方式并不完全一样。项目中最好封装统一的拾取函数，避免每个图层单独写一套弹窗逻辑。

常见坑：Cesium项目开发最容易踩的十个问题

1. 页面空白，但控制台没有明显报错

常见原因是容器高度为 0。Cesium 需要一个实际可见的 DOM 容器，如果父级元素没有高度，Viewer 创建成功也可能什么都看不到。

html,
body,
#app,
#cesiumContainer {
  width: 100%;
  height: 100%;
  margin: 0;
  padding: 0;
  overflow: hidden;
}

虽然 CSS 不属于 GIS 问题，但在 Cesium项目开发里非常常见。

2. Cesium静态资源路径错误

使用 Vite、Webpack 或 Vue、React 项目时，Cesium 的 Workers、Assets、ThirdParty 和 Widgets 需要被正确复制到可访问目录。如果部署后控制台出现资源 404，通常是静态资源路径没有配置好。

处理思路：

• 确认构建产物中是否包含 Cesium 静态资源。
• 确认服务器上的访问路径和前端配置一致。
• 确认 publicPath 或 base 路径是否适配子目录部署。
• 不要只在开发环境验证，要用生产构建后再测试。

3. 3D Tiles跨域失败

浏览器会限制不同域名、端口或协议之间的资源访问。3D Tiles 通常会请求大量 b3dm、i3dm、pnts、glb 或 json 文件，如果服务端没有配置 CORS，就会加载失败。

Nginx 可参考以下方向配置响应头：

add_header Access-Control-Allow-Origin *;
add_header Access-Control-Allow-Methods "GET, OPTIONS";
add_header Access-Control-Allow-Headers "*";

正式项目中不一定建议直接使用通配符，应结合鉴权、域名白名单和内网安全策略配置。

4. 模型位置偏移

模型位置偏移是 WebGIS三维可视化中最典型的问题。原因可能包括：

• 源数据使用了地方坐标系或工程坐标系。
• 转换到 WGS84 时参数错误。
• 模型单位是毫米或厘米，但按米解释。
• tileset.json 中 transform 不正确。
• 使用了有偏移的互联网地图作为参照。

排查顺序建议是：先用已知控制点验证源数据，再验证转换结果，最后才在 Cesium 中查看。

5. 模型压地下或漂浮

高度问题通常与地形、高程基准和模型原点有关。排查时要确认：

• 是否启用了地形。
• 模型高程是绝对高程还是相对地面高度。
• 业务点位是否设置了 clampToGround。
• 三维模型导出时原点是否被移动。
• 地形数据和模型数据是否来自不同高程基准。

不要直接把高度随便加 10 米、20 米作为最终方案。临时调高可以用于验证，但正式项目应回到数据基准统一。

6. 倾斜摄影加载很慢

倾斜摄影加载慢不一定是 Cesium 的问题。常见原因有：

• 3D Tiles 切片过细，单次视野请求数量太多。
• 纹理过大，浏览器显存压力高。
• 服务器带宽不足或没有启用压缩。
• tileset 层级结构不合理。
• 网络延迟较高，且没有缓存策略。

优化方向包括重新切片、控制纹理大小、配置缓存、使用 CDN 或对象存储、合理设置 maximumScreenSpaceError，并避免默认相机一次性看到过大范围。

7. GeoJSON太大导致页面卡顿

GeoJSON 适合交换和调试，但不适合直接承载超大规模在线渲染。如果一个 GeoJSON 文件达到几十 MB 甚至更大，浏览器解析和渲染都会很慢。

可选方案：

• 按行政区、网格或视域范围拆分文件。
• 服务端按范围查询返回当前视野数据。
• 转为矢量瓦片或 3D Tiles。
• 对线面数据做简化，减少顶点数量。
• 对点数据使用聚合或 Primitive 渲染。

8. Entity数量过多

Entity API 适合快速开发，但它不是所有场景下的最高性能方案。大量动态 Entity 会带来属性计算、事件管理和渲染更新压力。

经验上，业务开发可以先用 Entity 验证功能，数据量增大后再迁移到 Primitive、BillboardCollection、PointPrimitiveCollection 或自定义渲染方案。

9. 相机定位到错误位置

相机定位错误常见于经纬度顺序写反、角度和弧度混用、高度设置过小或目标点坐标不正确。

viewer.camera.flyTo({
  destination: Cesium.Cartesian3.fromDegrees(116.391, 39.907, 1500),
  orientation: {
    heading: Cesium.Math.toRadians(0),
    pitch: Cesium.Math.toRadians(-45),
    roll: 0
  }
});

注意 fromDegrees 的参数顺序是经度、纬度、高度。很多初学者会把纬度写在前面。

10. 开发环境正常，部署后不正常

部署后常见问题包括：

• 资源路径从根目录变成子目录后失效。
• HTTP 页面请求 HTTPS 资源或反过来导致混合内容问题。
• Nginx 没有配置正确的 MIME 类型。
• 大文件上传不完整或服务器限制单文件大小。
• Token、接口地址、代理规则仍然是开发环境配置。

建议每次上线前都用生产构建包在本地或测试服务器完整验证一次，不要只依赖开发服务器。

方法比较：Cesium、Three.js、Mapbox GL JS和OpenLayers怎么选

做 WebGIS三维可视化时，很多人会问：一定要用 Cesium 吗？答案取决于你的业务是否以地理空间为核心。

工具	适合场景	优势	限制
Cesium	三维地球、3D Tiles、地形、倾斜摄影、全球尺度空间数据	地理空间能力强，支持海量三维瓦片和相机控制	前端工程和三维数据处理门槛较高
Three.js	自定义三维场景、数字孪生局部场景、复杂特效	三维图形自由度高，生态丰富	原生 GIS 坐标、地球、瓦片和地形能力较弱
Mapbox GL JS	二维地图、矢量瓦片、轻量三维建筑	二维交互体验好，矢量瓦片表现优秀	不适合复杂倾斜摄影和全球三维地形场景
OpenLayers	传统二维 WebGIS、投影转换、图层管理、空间交互	二维 GIS 能力成熟，适合业务系统	三维能力不是核心方向

如果你的项目核心是倾斜摄影、地形、三维城市、飞行航迹或 3D Tiles，Cesium 通常是更直接的选择。如果只是二维地图加少量建筑高度，Mapbox GL JS 或 OpenLayers 可能更轻。

检查清单：Cesium项目上线前必须确认的事项

下面这份检查清单适合在 Cesium项目开发进入联调、验收或上线前使用。

数据检查

• 所有数据的坐标系是否明确记录。
• 模型单位是否统一为米。
• 地形和模型的高程基准是否一致。
• 3D Tiles 是否能从 tileset.json 正常访问到所有子瓦片。
• 倾斜摄影是否做过合理切片和纹理压缩。
• GeoJSON、CZML 或业务接口数据量是否可控。

前端检查

• Cesium 静态资源是否在生产环境可访问。
• Viewer 容器高度是否正确。
• 相机初始视角是否定位到业务范围。
• 拾取、弹窗、图层开关是否封装统一。
• 大量点线面是否避免全部使用 Entity。
• 浏览器控制台是否无关键报错。

服务检查

• Nginx 或对象存储是否配置跨域。
• 大文件是否支持断点、缓存或稳定访问。
• HTTPS 证书和接口协议是否一致。
• 资源路径是否适配子目录部署。
• 是否配置合理的缓存策略。
• 内网环境是否能访问所有地图和数据服务。

性能检查

• 首次打开是否加载过多三维数据。
• 相机拉近拉远时瓦片加载是否稳定。
• 低配置电脑是否还能基本浏览。
• 是否限制了不必要的后期特效。
• 是否对大范围数据做了分级加载。
• 是否监控网络请求数量和单文件大小。

FAQ：WebGIS三维可视化和Cesium项目开发常见问题

1. 学 Cesium 之前必须先会 Three.js 吗？

不必须。Cesium 本身已经封装了地球、相机、图层、地形和 3D Tiles 加载能力。对于 GIS 项目，更重要的是先理解坐标系、瓦片、空间数据格式和 Web 前端基础。如果要做复杂三维特效，再补充 Three.js 和 WebGL 知识会更好。

2. Cesium适合做二维WebGIS系统吗？

Cesium 可以切换到二维或哥伦布视图，但它的优势主要在三维地理空间场景。如果项目以二维地图编辑、传统图层查询、制图输出为主，OpenLayers、Leaflet 或 Mapbox GL JS 往往更合适。

3. 3D Tiles和glTF是什么关系？

glTF 更像三维模型交换格式，适合表达单个模型或模型资源。3D Tiles 面向海量三维地理空间数据，会组织层级、空间包围体和按需加载规则。很多 3D Tiles 瓦片内部可以包含 glTF 或相关二进制模型数据。

4. 为什么Cesium加载倾斜摄影后看起来很模糊？

常见原因包括相机距离较远、maximumScreenSpaceError 设置较大、原始倾斜摄影纹理质量不足、切片层级不合理或浏览器还没有加载到更精细层级。应同时检查 Cesium 参数和数据生产参数。

5. Cesium项目中坐标偏移应该在前端修正吗？

前端可以做临时验证，但不建议作为长期方案。坐标偏移通常来自源数据坐标系、转换参数、地图底图偏移或模型 transform。正式项目应尽量在数据处理和服务发布阶段统一坐标。

6. 为什么开启地形后点位不在地表上？

因为点位默认可能使用固定高程，并不会自动贴地。需要根据数据类型选择 clampToGround、HeightReference.CLAMP_TO_GROUND 或采样地形高程。还要确认点位高度字段的含义。

7. Cesium能直接加载Shapefile吗？

Cesium 前端不能像桌面 GIS 那样直接加载完整 Shapefile 工作流。通常需要先转换为 GeoJSON、矢量瓦片、3D Tiles，或通过后端接口返回可视化所需数据。对于大数据量 Shapefile，不建议直接转成一个巨大 GeoJSON 给浏览器。

8. 做Cesium项目需要后端吗？

简单演示可以只用静态文件。但正式项目通常需要后端或对象存储来提供 3D Tiles、地形、影像瓦片、业务接口、权限控制和日志监控。三维数据文件多、体积大，稳定的资源服务非常重要。

9. Cesium项目开发最难的部分是什么？

对 GIS 项目来说，最难的往往不是创建 Viewer，而是数据处理、坐标统一、三维瓦片优化、性能控制和部署联调。代码只是其中一部分，数据工程和服务工程同样重要。

10. 初学者应该按什么顺序学习WebGIS三维可视化？

建议顺序是：JavaScript 基础、Web 前端工程、GIS 坐标系基础、Cesium Viewer 和相机、影像图层、地形、Entity、3D Tiles、交互拾取、性能优化、部署发布。每一步都用小数据跑通，再逐步扩展。

结论：上手Cesium要同时抓住代码、数据和部署

WebGIS三维可视化不是把二维地图换成三维地球那么简单。一个稳定的 Cesium项目开发，需要同时处理前端框架、三维数据格式、坐标系统、地形高程、网络服务和浏览器性能。

初学者最推荐的路线是：先搭建最小 Cesium Viewer，再加载影像和地形，然后接入一个小范围 3D Tiles，最后添加点线面业务数据和交互功能。每增加一种数据，都要验证坐标、路径、跨域、性能和部署环境。

如果你在项目中遇到模型偏移、倾斜摄影加载慢、GeoJSON 卡顿、地形压盖或部署后资源 404，不要只从 Cesium API 层面排查。按照本文的检查清单，从数据源、坐标转换、瓦片服务、前端配置和服务器部署逐层定位，通常能更快找到真正原因。
