一文读懂gis等高线地图(含:gis 等高线解析)
很多人第一次接触 GIS 等高线地图 时,都会觉得它看起来“线很多、信息很密”,但真正要自己做图或读图时,却常常分不清哪些线是主等高线、等高距该怎么设、为什么同一片山地换个参数以后线的密度会完全不一样。更常见的情况是,DEM 已经有了,软件里也能跑出等高线,可结果要么太碎、要么太密、要么根本不适合出图。
这篇文章就围绕“gis 等高线解析”这个真实搜索意图来写,不空讲概念,而是从读图逻辑、数据来源、参数设置、制图表达和常见错误几个方面,讲清楚 GIS 等高线地图到底在表达什么、应该怎么生成、什么时候适合做分析底图、什么时候适合单独成图。
引言:GIS 等高线地图的核心,不是画出很多线,而是把地形起伏表达清楚
等高线地图本质上是在用一组高程相同的连线表达地表起伏。它不是普通边界线图,也不是单纯的地形阴影图,而是一种兼顾定量和空间形态的表达方式。只要读懂了等高线的疏密、闭合和相对高低关系,很多地形特征其实一眼就能判断出来。
因此,GIS 里的等高线处理并不只是“从 DEM 提取线”这么简单。真正关键的是:数据分辨率是否合适、等高距是否合理、主次线是否区分清楚、成图时是否保留了足够可读性。只有这些环节都顺了,等高线地图才会真正有用。
背景:为什么很多 GIS 等高线图做出来以后既难读又不好看
最常见的问题有三类。第一类是参数设置不合理,比如高程变化很小的平原区还用很小的等高距,结果图上线特别多;或者山地地形起伏很大,却用过大的等高距,导致关键地形细节被压掉。第二类是数据源问题,比如 DEM 分辨率太粗、原始数据噪声多,生成的等高线会很锯齿、很碎。第三类则是制图问题,例如主等高线不突出、注记缺失、背景层太强,导致读者根本抓不住地形结构。
这也是为什么很多入门者会觉得“软件明明已经跑出等高线了,为什么图还是不专业”。原因通常不在工具本身,而在于没有把数据、参数和地图用途一起考虑。

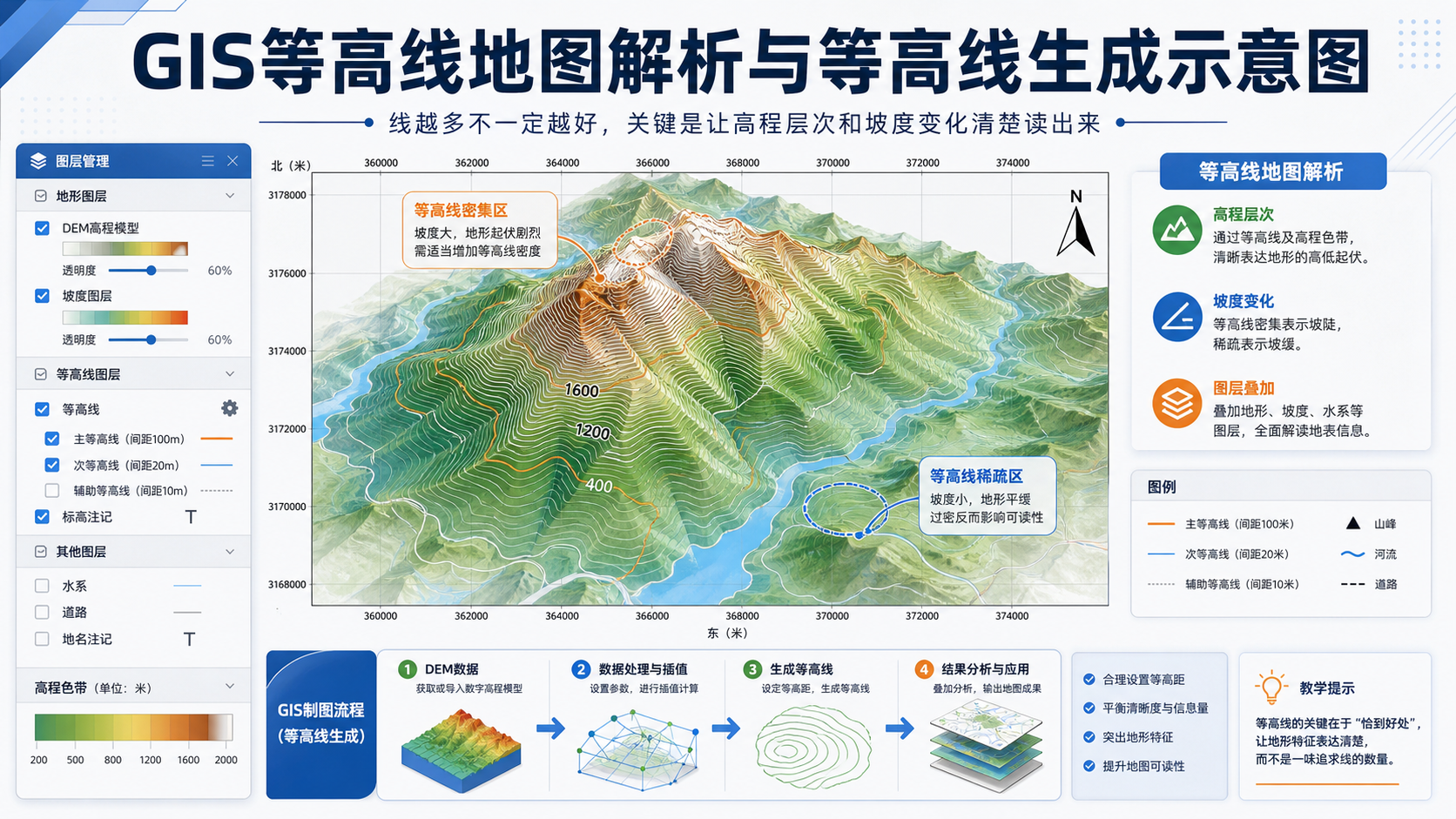

原理:GIS 等高线地图到底在表达什么
等高线是高程值相等的点连成的线,因此线和线之间的垂直高差是固定的,这个固定值就是等高距。读图时最关键的不是单条线,而是整组线的关系。线越密,通常表示坡越陡;线越疏,表示坡越缓;闭合圈由外到内高程升高时,往往是山顶;由外到内降低,则可能是洼地。
在 GIS 中,等高线一般来自 DEM 或其他栅格高程数据。软件根据高程值按设定间隔切分,就能生成不同高程级别的线。也就是说,等高线不是手画出来的,而是高程数据的一种几何表达。若输入 DEM 本身有问题,后面的线就不可能完全可靠。
| 要素 | 含义 | 制图重点 | 常见误解 |
|---|---|---|---|
| 等高距 | 相邻等高线的固定高差 | 根据地形起伏和比例尺选择 | 以为越小越精细就越好 |
| 主等高线 | 间隔更大的重点高程线 | 加粗并标注高程值 | 所有线都画成一样粗细 |
| 辅助等高线 | 填补地形细节的普通线 | 弱化显示,不抢主线 | 线太深导致图面发黑 |
| DEM 数据源 | 生成等高线的高程基础 | 检查分辨率、噪声和投影 | 把任何高程栅格都直接拿来出图 |
只要把等高线的表达逻辑和数据来源一并理解,后面做图时很多参数就不会再靠试错。

步骤:在 GIS 里做一张可读、可用的等高线地图
步骤一:先确认高程数据来源和用途
开始之前,先确认你手上的数据是不是适合做等高线。常见来源包括 SRTM、ASTER GDEM、本地测绘 DEM 或无人机生成高程模型。若只是做区域示意图,公开 DEM 可能已经够用;若要做工程级地形细节表达,通常需要更高分辨率的数据。
同时还要先明确地图用途。是做论文插图、区域地形背景、野外路线辅助,还是坡度结构分析?用途不同,等高距和图面密度的要求也完全不同。
步骤二:在生成等高线前先检查并处理 DEM
把 DEM 导入 ArcGIS、ArcGIS Pro 或 QGIS 后,先检查投影、高程单位、像元大小和异常值。若 DEM 有明显噪声、空洞或拼接痕迹,直接生成等高线通常会导致线条断裂、毛刺多、局部异常闭合。必要时可以先做填洼、平滑或裁剪处理,再进入下一步。
这一步虽然容易被忽略,但它往往直接决定等高线是不是“能出图”的水平。
步骤三:根据比例尺和地形起伏设定合适等高距
等高距是整张等高线地图最关键的参数之一。地形平缓区域通常需要更小的等高距,山地或大范围区域则通常需要更大的等高距。若地图比例尺较小,线过密会导致图面发黑;若比例尺较大、等高距又太大,则地形细节会明显不足。
一个简单原则是:先保证图面能读,再考虑细节是否足够,而不是一开始就追求线越多越精细。
步骤四:生成等高线后区分主等高线和辅助等高线
在软件中用 Contour 等工具生成线以后,不要直接拿结果出图。更好的做法是根据高程字段进一步区分主等高线和辅助等高线。比如每隔 5 条或 10 条等高线选出一条作为主线,加粗并准备标注,其余普通线则适当弱化。这样地图读起来会清楚得多。
如果所有线都一样粗、一样深,读者只能看到一片密集曲线,很难快速识别高程层次。
步骤五:搭配适度背景层,增强读图但不压过等高线
等高线地图并不一定只能显示线。若任务需要,也可以叠加淡化后的 DEM 晕渲、行政边界、水系或道路作为辅助背景。但要注意,背景只能帮读者理解地形环境,不能压过等高线本身。通常背景要浅、透明度要控制,主等高线仍然应是视觉重点。
特别是在论文和报告图中,最常见的问题就是背景影像太强,把等高线吃掉了。
步骤六:在版式里补齐高程标注、图例和单位说明
成图阶段要补齐几个关键要素:高程单位、等高距说明、主等高线标注、比例尺和必要图例。很多等高线地图难读,不是因为线本身有问题,而是因为没有告诉读者等高距是多少、主线对应什么高程、单位是米还是其他值。
正式导出前,还要检查高程标注是否压线、文字是否过密、线条在输出尺寸下是否足够清楚。
常见坑:GIS 等高线地图最容易出错的地方
坑一:不看地形起伏,直接套固定等高距
这样常常会导致平原区线过密、山地区线过疏。等高距必须和地形特征、比例尺一起看。
坑二:DEM 有噪声却直接提线
原始高程数据若存在异常值或波动,生成的等高线会非常毛糙,后面再怎么调样式也难看。
坑三:主线和辅助线不区分
这是很多入门等高线图最明显的问题。没有主次线层级,读者很难快速建立高程结构。
坑四:背景层太重,等高线反而不明显
尤其是叠加遥感影像或深色晕渲时,若不控制透明度,等高线会被压住,图面显得很乱。
坑五:只生成线,不补充等高距和单位说明
没有这些说明,地图即使线画得很漂亮,读者也很难进行定量理解。
方法比较:不同 GIS 等高线表达方式怎么选
| 方式 | 适用场景 | 优点 | 注意点 |
|---|---|---|---|
| 纯等高线图 | 工程图、教学图、地形解析 | 高程结构清晰,表达直接 | 需要区分主次线并做好标注 |
| 等高线 + 晕渲 | 区域地形展示、论文插图 | 地形立体感更强 | 晕渲只能辅助,不能压过线 |
| 等高线 + 分层设色 | 高程分级展示、地貌教学 | 定量和视觉层次兼顾 | 颜色和线条层级要协调 |
| DEM 直接显示,不提等高线 | 快速浏览或粗略背景 | 制作快 | 不适合需要精确读高程结构的场景 |
真正合适的方式,不是看哪种图更复杂,而是看你的任务更需要“结构读图”还是“视觉辅助”。
检查清单:GIS 等高线图导出前请逐项确认
- DEM 的投影、高程单位和像元大小是否已经确认。
- 生成等高线前是否已处理异常值、噪声或无关范围。
- 等高距是否根据地形起伏和比例尺合理设置。
- 主等高线和辅助等高线是否已经区分显示。
- 高程标注是否清楚,且没有严重遮挡。
- 背景层是否足够弱化,没有压住等高线主题。
- 图例中是否写明等高距和高程单位。
- 导出后的线宽、文字和细节在实际尺寸下是否清晰。
- 是否保留了 DEM、提线结果和工程文件,方便后续修改。
FAQ:GIS 等高线解析常见问题
GIS 等高线地图一定要从 DEM 生成吗?
多数现代流程里是这样,尤其在 ArcGIS 和 QGIS 中最常见。但如果已有测绘成果中的等高线矢量,也可以直接用于制图和分析。
等高距是不是越小越好?
不是。等高距过小会让图面过密,尤其在平缓区域会非常难读。合适比“更细”更重要。
为什么我生成的等高线特别锯齿?
常见原因是 DEM 分辨率有限、原始数据噪声较多,或者没有先做必要的平滑和裁剪处理。
DEM、晕渲和等高线可以一起用吗?
可以,而且在很多展示场景里效果很好。但要注意视觉主次,通常晕渲做辅助,等高线仍是核心信息层。
等高线地图更适合做分析还是展示?
两者都可以。若强调地形结构和定量高程关系,等高线非常适合;若只是做粗略背景,单独用晕渲或分层设色可能更快。
结论:掌握 GIS 等高线地图,关键是先懂地形表达,再谈软件参数
一文读懂gis等高线地图(含:gis 等高线解析),真正想解决的不是怎么把线跑出来,而是怎么让这些线正确、清楚地表达地形。只要把 DEM 数据质量、等高距设置、主次线区分、背景控制和图例说明这几步理顺,等高线地图通常就会从“能生成”走向“能使用”。
对入门者来说,最值得练的不是反复试样式,而是拿一份 DEM,完整走一遍“检查数据、设等高距、提等高线、区分主次线、叠加辅助背景、导出复核”的流程。等这条链路稳定后,再做其他地形制图任务也会顺手很多。
