gis等高线地图入门指南：arcgis等高线地形图制作详解 这类搜索通常对应一个很明确的任务：手里已经有 DEM、高程栅格或者测量数据，准备在 ArcGIS 里生成等高线并做出一张像样的地形图。但真正上手后，很多人会很快碰到几个现实问题，比如等高线为什么特别毛糙、等高距到底该设多少、生成出来的线为什么不适合标注、为什么地形图看起来不像教材或项目里的标准成果。

所以，这篇 ArcGIS 等高线地形图制作详解，不是只告诉你 Contour 工具在哪，而是围绕一个完整工作流展开：先判断数据质量，再确定参数，再生成等高线，接着做线条整理、指数曲线设置和图面表达，最后输出可读性过关的地形图。只要这条流程理顺了，ArcGIS 等高线地图就不再只是工具输出，而会真正服务于地形分析和专题制图。

引言：ArcGIS 做等高线地形图，真正难的不是生成线，而是让地形能被读懂

很多初学者第一次接触 ArcGIS 等高线制图时，会把注意力都放在“怎样成功运行工具”上。但实际工作里，工具跑完只是开始，不是结束。即便顺利生成了等高线，也常常会遇到线太密、线太乱、注记不好放、地形层次不清楚等问题。这说明，等高线地图真正的难点不在于能不能提取曲线，而在于能不能把这些曲线组织成一张真正可判读的地形图。

ArcGIS 在这件事上的优势，是既能完成等高线生成，也能继续做后处理和成图表达。但如果对数据、等高距和图面规则没有基本判断，功能再全也很难直接得到稳定成果。

背景：为什么很多 ArcGIS 等高线成果看起来完整，却不适合真正使用

在课程作业、测绘基础图、工程选址和地貌分析场景里，ArcGIS 等高线地形图都是常见成果。很多人拿到 DEM 后，第一反应就是直接运行 Contour 工具，然后把生成的线拿去出图。但常见结果是：平缓区线条拥挤成一片，山区线条边缘锯齿明显，局部短碎线很多，或者图面虽完整却缺少层次，别人看了依然读不出主要山脊、谷地和坡向。

这些问题说明，ArcGIS 等高线地图不是一个单步操作问题，而是一条从数据准备到结果表达的完整链路。只要前面一个关键判断没做好，后面就很容易陷入“工具跑出来了，但成果用不上”的情况。

原理：ArcGIS 等高线生成解决“提线”，地形图制作解决“表达地形”

等高线本质上是高程相同点的连线。ArcGIS 在生成等高线时，会根据输入栅格中的高程值计算出指定间距的等值线。理论上，这些线条已经能反映地形起伏：线密说明坡陡，线疏说明地缓，闭合线可能表示山顶或洼地。

但自动生成的结果只是“数值上正确”的线，并不天然等于“可读性强”的地形图。地形图还需要考虑普通等高线与指数曲线的层次、线条平滑程度、标注方向、底图搭配和整体阅读顺序。也就是说，ArcGIS 的 Contour 只是第一步，真正的地图质量取决于后面的表达处理。

ArcGIS 等高线制图可以分成两件事：先把线算出来，再把线做成别人看得懂的地形图。

步骤一：先检查 DEM 或高程数据是否适合做等高线图

在 ArcGIS 里开始操作之前，先看数据本身。最常见输入是 DEM 栅格，也可能是从高程点插值出来的栅格面。对入门者来说，要重点检查三项：像元大小是否适合你的制图比例尺、研究区内是否存在空值或异常值、高程单位是否明确。如果 DEM 精度太粗，最后的等高线往往会带着明显的台阶感和锯齿感。

如果研究区范围不大，建议先裁剪 DEM 再生成等高线，这样既能减少运算量，也更容易聚焦图面质量。很多人直接对整幅 DEM 运行工具，结果输出文件很大，局部细节却没有因此变好。

步骤二：ArcGIS 等高距设置不要套默认值，要结合地形测试

等高距决定了地图的密度和可读性，是 ArcGIS 等高线地形图制作里最关键的参数之一。很多入门者习惯直接用 10 米或 20 米，但实际适不适合，要看研究区起伏、数据分辨率和地图用途。平原区如果设得太大，细微起伏就完全表现不出来；山地如果设得太小，线条会挤成一团。

更稳的做法是先测试两到三组等高距，比如 5 米、10 米、20 米，对比图面效果再决定。不要把等高距理解成固定规则，它本质上是“当前数据和当前任务的最佳平衡值”。

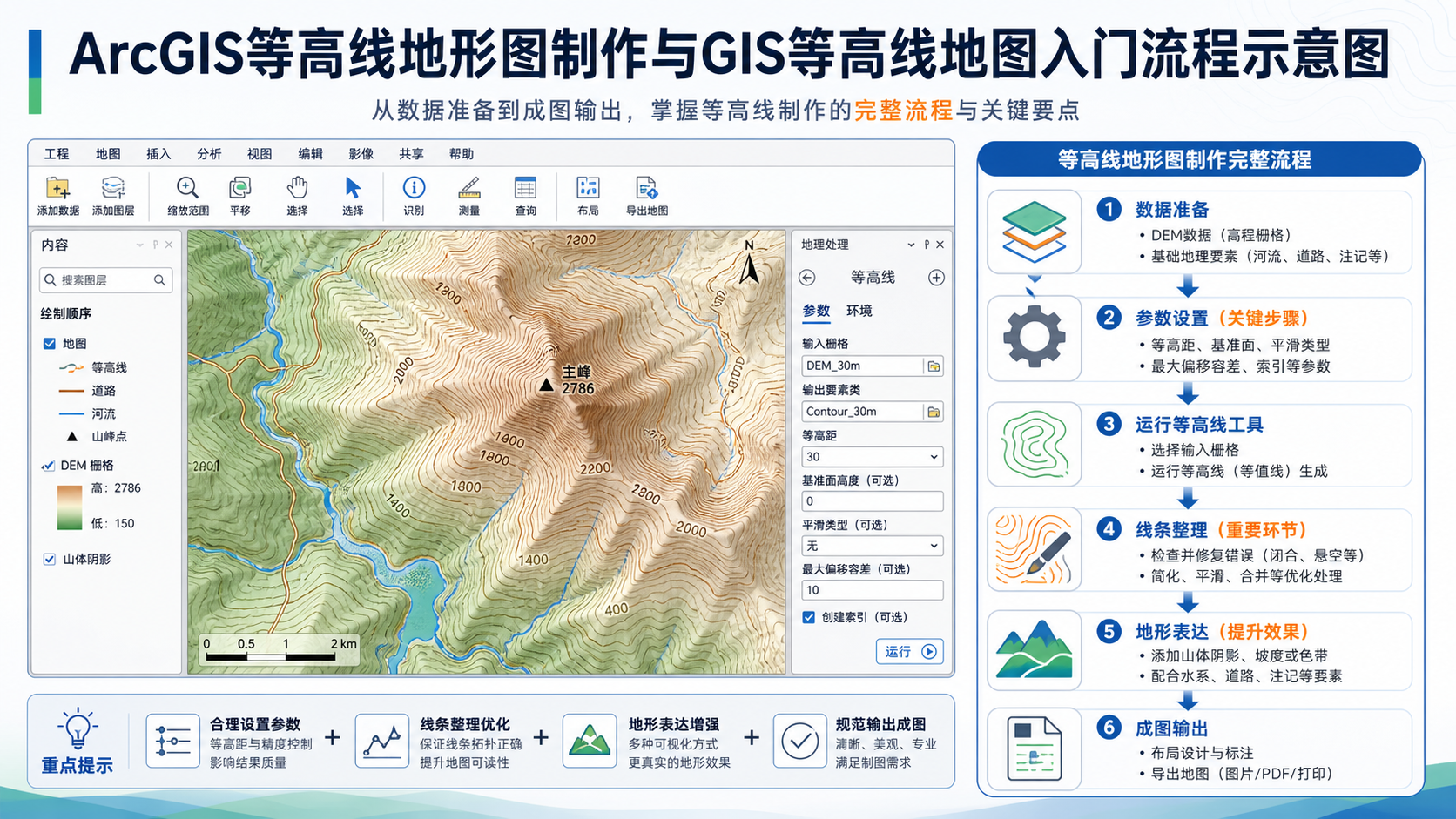

步骤三：ArcGIS 等高线地形图制作的通用流程

如果你是第一次在 ArcGIS 里做等高线地图，下面这套顺序最适合入门使用。它兼顾了数据处理、线条生成和后续出图，不容易漏步骤。

1. 加载 DEM 或高程栅格，检查坐标系、高程单位和研究区范围。
2. 按研究区裁剪栅格，避免对无关区域生成等高线。
3. 测试并确定合适的等高距。
4. 运行 ArcGIS 的 Contour 工具生成等高线。
5. 检查输出属性字段，确认高程值连续且无明显异常。
6. 对线条做平滑、删除异常碎线或过短线段。
7. 区分普通等高线和指数曲线，设置不同线宽和注记规则。
8. 叠加晕渲或浅色底图，输出最终地形图。

这套流程的重点，不是让你一步到位出图，而是让你知道哪些环节必须单独检查，避免把“结果生成”和“成果完成”混为一件事。

步骤四：线条整理和指数曲线，是 ArcGIS 等高线地图能不能读清的关键

自动生成的等高线往往带有原始数据噪声，尤其是在分辨率一般、边缘区域复杂或者地表起伏非常破碎时，线条会出现毛刺、锯齿和短碎线。这时通常需要适度做线条平滑，但要注意不能过度平滑到改变地形结构。

同时，建议设置指数曲线，也就是每隔若干条等高线加粗一条。这个步骤对入门者特别重要，因为它直接影响读图效率。没有指数曲线的图，即使线条都正确，也容易让人一眼看不出高程层次。

步骤五：出图前重点检查标注、层次和判读效果

ArcGIS 等高线地图制作到最后，最容易被忽略的是“从读图者角度做检查”。很多图在技术上没有错误，但读起来依然吃力。比如标高数字正好压在拐弯处，线条和晕渲底图对比不够，指数曲线不明显，或者密集区根本看不清走向。

建议在输出前专门做一次判读检查：能不能一眼看出主要山脊和谷地，注记是否顺着线条走势放置，密集区是否还有基本可读性。如果这些地方有问题，就说明图面仍需要调整。

常见坑：ArcGIS 等高线地形图制作中最容易踩的问题

1. 不看数据质量，直接运行 Contour 工具

如果 DEM 本身存在噪声、空值或精度不足，最终线条很难好看，后期也不容易完全修正。

2. 等高距只凭经验设置

常见结果就是平地没细节，山地太拥挤。最稳妥的方式不是猜，而是先做测试对比。

3. 生成后不做平滑和碎线清理

自动结果往往只是初稿。特别是在教学或展示场景中，不做线条整理通常很难达到合格成图效果。

4. 忽略指数曲线和注记层次

这样会显著降低地形图的阅读效率，尤其是复杂地形区，读者很难快速建立高程层次感。

5. 只看工具有没有跑完，不看地图好不好读

ArcGIS 只是帮你完成计算，最终成果是否合格，还要看地图是否能支持真实判读和交流。

方法比较：ArcGIS 中几种常见地形表达方式怎么选

如果你的目标是 ArcGIS 等高线地图入门，最建议先掌握“纯等高线图”和“等高线加轻度晕渲”这两种方式，因为它们最能帮助你建立地形判读基础。

检查清单：正式输出 ArcGIS 等高线地形图前，建议至少核对这些项

• DEM 或高程数据来源清楚，精度适合当前比例尺和研究区。
• 研究区范围和坐标系统已经确认，没有明显错位。
• 等高距经过测试，而不是直接使用默认值或经验值。
• 等高线属性字段完整，高程值连续合理。
• 线条已经做过基础平滑和异常碎线清理。
• 普通等高线和指数曲线已经区分，图面层次清楚。
• 标高注记位置合理，不压住关键转折区域。
• 整张地形图已经做过一次判读检查，确认主要地貌结构可清楚识别。

FAQ：ArcGIS 等高线地形图制作中常见的问题

ArcGIS 生成等高线一定要用 DEM 吗？

最常见的是用 DEM，但也可以使用插值后的高程栅格或其他高程面数据。对入门者来说，DEM 一般最方便、最稳定。

Contour 工具里的等高距怎么定最合适？

没有统一答案，要结合地形起伏、DEM 精度和地图用途。建议至少测试两到三组参数，再按图面可读性选择。

为什么 ArcGIS 生成的等高线特别毛糙？

常见原因包括 DEM 分辨率偏低、原始数据有噪声，或者生成后没有做平滑和碎线清理。先查数据，再查后处理。

ArcGIS 等高线图一定要叠加晕渲吗？

不一定。纯等高线图更适合精细判读，叠加轻度晕渲更适合展示和说明。是否叠加，要看地图用途。

结论：ArcGIS 等高线地形图制作，真正关键的是参数判断和后处理，不只是会用工具

gis等高线地图入门指南：arcgis等高线地形图制作详解 这个主题真正重要的，不是记住 Contour 工具路径，而是理解一条完整工作链：先检查 DEM，再测试等高距，再生成等高线，接着做线条整理、指数曲线设置和图面表达，最后输出能支持地形判读的成果图。只要这条链走顺了，ArcGIS 做等高线地图就会从“跑工具”变成“做成果”。

对入门者最实用的练习方式是，找一块起伏比较明显的小区域，用不同等高距各生成一版结果，再对比图面效果和可读性。只要你把这套流程完整做过一次，后面再面对更复杂的 ArcGIS 地形图任务时，就会知道该从数据、参数还是表达入手优化。
