gis等高线地图入门指南：从解析gis等高线谈起 这类搜索通常不是想看一句“等高线是连接相同高程点的曲线”就结束，而是已经进入了更实际的学习阶段：想知道 GIS 里的等高线到底怎么看、怎么生成、为什么有的图一眼能看出山脊和谷地，有的图却只是密密麻麻的线。对很多入门者来说，真正的困难不在概念本身，而在于“会定义，不会用；会生成，不会判读”。

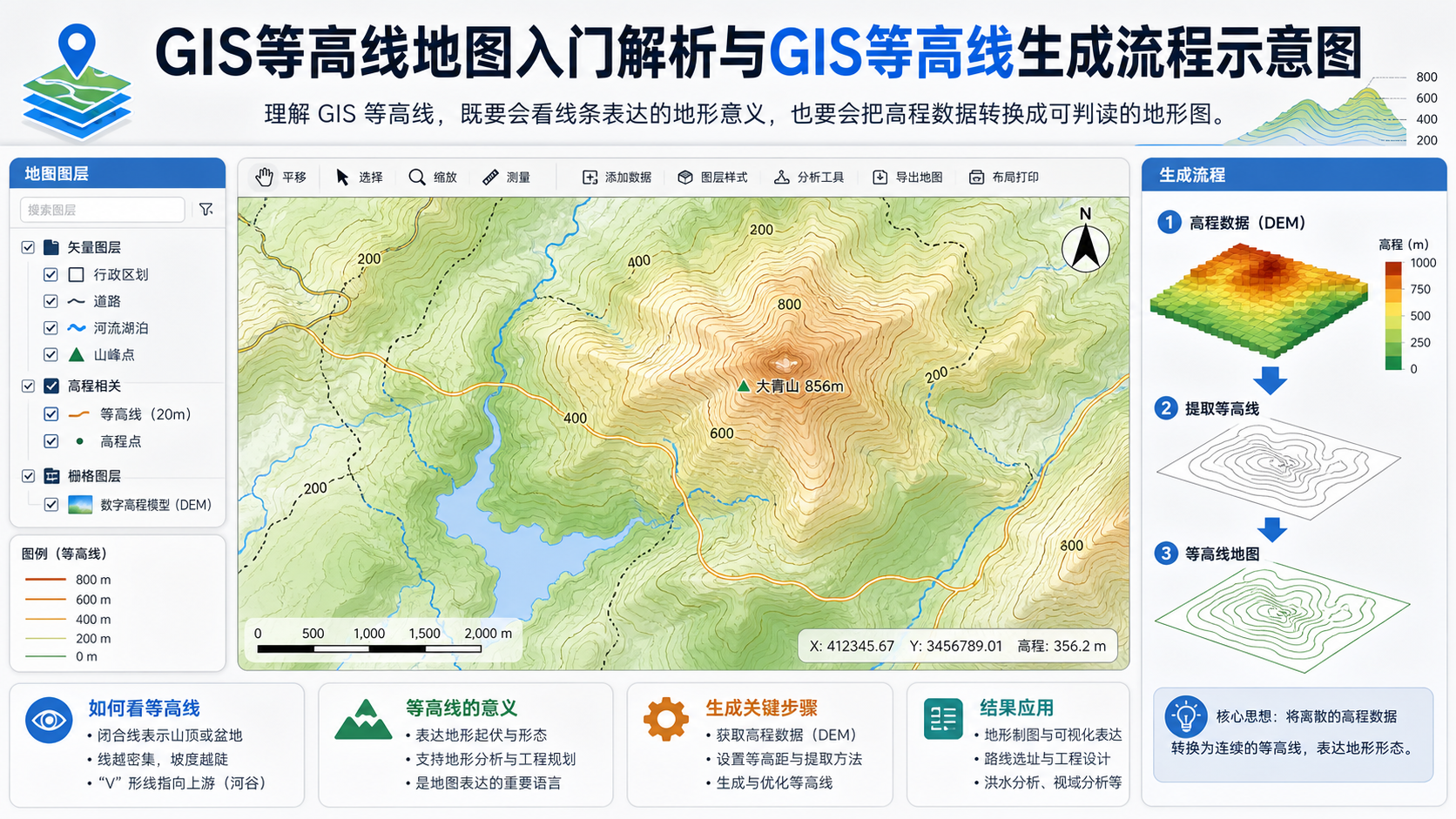

所以，这篇 GIS 等高线地图入门指南，会从解析 GIS 等高线的基本逻辑谈起，再一步步过渡到数据准备、参数设置、地形图制作、常见问题和结果检查。目标不是让你只记住一个工具名称，而是帮你真正理解等高线为何能表达地形，以及如何把它做成一张可读、可用的地图。
引言：学 GIS 等高线，真正关键的是把“看懂”和“做出来”连在一起
很多人第一次接触等高线时，往往是从教材中的定义开始：同一高程点的连线。但真正到了 GIS 软件里，问题立刻变得具体起来。为什么有些闭合线是山顶，有些却可能是洼地？为什么线条越密坡越陡？为什么生成出来的等高线图，有时看不出明显的地形层次？这些都说明，等高线不只是一个定义，而是一套地形表达语言。
如果只停留在概念层面，就容易出现一种常见情况：知道等高线是什么，却不会从图上判断地貌结构；会使用 Contour 工具，却做不出真正可判读的地形图。入门最重要的，是把原理理解和软件操作放到同一条链上。
背景：为什么 GIS 等高线图常见，但很多入门者还是觉得难
等高线地图在测绘、规划、地质、生态和工程领域都很常见，因为它能用二维平面表达三维地形起伏。在纸质地图时代，等高线是基础读图能力；到了 GIS 环境里，它又变成一项常见的数据处理和制图任务。但也正因为如此，入门者经常会遇到两头都不牢的问题：一头是读不懂地形，一头是做不好图面。
实际操作里最常见的困惑包括：不知道 DEM 和等高线是什么关系，不清楚等高距怎么定，搞不懂为什么要加粗指数曲线，也不确定生成后的线条要不要平滑。这些问题看起来分散，其实都指向同一件事：你需要的不只是一个工具说明，而是一整套“从理解到成图”的等高线工作流。
原理：GIS 等高线为什么能表达地形，读图时到底看什么
等高线的核心原理，是把同一高程值的空间位置连接成线。因为不同高程会在不同位置展开，所以这些线在地图上的形态、疏密、闭合方式，就能反映地形变化。线条越密，说明单位水平距离内高程变化越快，也就是坡越陡；线条越疏，则坡越缓。闭合线通常表示局部高地或低地，要结合高程注记和周边线条一起判断。
在 GIS 中，等高线通常从 DEM 或其他高程面数据计算得到。软件负责把连续高程面按指定间距切成一层层“高程切片”，再提取成线状要素。因此，GIS 等高线有两个层面的意义：一是它承载着地形判读逻辑，二是它依赖数据质量和参数选择。你读图时看的，不只是线条本身，还包括线距、走势、闭合方向和高程层次。
等高线不是普通曲线，它是一种把地形起伏翻译成二维地图语言的方式。
步骤一：先学会看等高线，再去做等高线图
很多入门者急着跑工具，却忽略了最基础的一步：先会判读。建议先从几个典型地形入手练习。比如线条向高处凸出的常常对应谷地，向低处凸出的常常对应山脊；同心闭合且高程向中心升高，通常表示山顶；如果中心更低，则可能是洼地。
只要把这些基本判读规则理解了，后面你在 GIS 里生成出来的线条就不再只是几何对象，而会变成有地形意义的信息。对入门来说，这是最值得先打牢的一步。
步骤二：准备高程数据，并判断适不适合生成等高线
真正做图时，最常见的数据来源是 DEM。也有一些项目使用 TIN、高程点插值结果或已有地形面。无论是哪种数据，开始前都要先检查三个点：分辨率是否适合你的研究区范围，数据中是否有空值或明显异常值，坐标系统和高程单位是否明确。
如果 DEM 分辨率过粗，小范围地形图就很容易出现台阶感和锯齿；如果高程单位都没搞清楚，后面的等高距设置也会跟着失真。所以，GIS 等高线入门的第一项硬操作，不是运行工具，而是先确认数据质量。
步骤三：设置等高距并生成等高线
等高距是决定图面可读性的关键参数。设置太小，线条会密得看不清；设置太大，又会丢掉很多地形细节。实际操作时，不建议只凭经验直接设一个值，而是结合研究区起伏和地图用途做测试。平原区通常需要更小的等高距，山区则可以适当加大。
- 加载 DEM 或高程面数据，确认研究区范围。
- 统一坐标系统，必要时先裁剪到目标区域。
- 选择两到三组等高距做测试，例如 5 米、10 米、20 米。
- 运行等高线生成工具，输出线状结果。
- 检查属性表中的高程字段，确认数值连续且没有异常跳变。
这一步的重点不是一次就选对参数，而是通过对比找出最适合当前任务的结果。
步骤四：生成后做线条整理和地形图表达
自动生成的等高线通常只是初稿。尤其是在分辨率一般、边缘复杂或地表起伏零碎的区域，线条会显得毛糙、局部会出现短碎线，甚至有些区域密得几乎无法读图。这个时候，通常要做基本的线条平滑、异常短线清理和符号分级。
如果要提高地形图的可读性，还应该区分普通等高线和指数曲线，也就是每隔若干条线加粗一条。这样做的目的，是让读图者更快建立高程层次。必要时也可以叠加轻度晕渲或浅色底图，但要确保等高线始终是视觉主角。
步骤五：从读图者角度检查最终地形图
很多等高线图在技术上是对的，但在阅读上并不好用。常见问题包括：高程注记放在急转弯处，文字方向和线条走势不一致，指数曲线不明显，密集区完全看不清主次。要避免这些问题，出图前必须站在读图者角度重新看一遍。
建议重点检查三件事：一是主要山脊、谷地和坡向是否能快速判断；二是高程层次是否清晰；三是图面有没有被底图、阴影或过密线条干扰。只要这三项不过关，地图就还没有真正完成。
常见坑：GIS 等高线入门最容易踩的几个问题
1. 只会生成，不会判读
这是最常见的问题。工具能跑出线，不代表你已经理解地形。没有判读基础，后面很难判断结果好坏。
2. 等高距只凭感觉设置
这会直接影响地图可读性。正确做法通常不是猜，而是结合地形起伏和比例尺做测试。
3. 原始数据不检查就直接出线
如果高程数据有空值、异常值或精度不足，线条通常会很粗糙，后面很难完全修正。
4. 忽略指数曲线和注记层次
没有层次的等高线图会大幅增加读图难度，尤其是在复杂地形区域更明显。
5. 只看有没有线，不看图好不好读
GIS 等高线地图的最终目标是表达地形，而不是完成一次工具运行。地图好不好读，才是成果是否合格的关键。
方法比较：几种常见地形表达方式分别适合什么场景
| 方式 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 纯等高线图 | 地形判读、工程基础图、教学练习 | 便于精确读取高程变化 | 密集区需要优化可读性 |
| 等高线加晕渲 | 展示图、汇报图、综合地貌说明 | 地形起伏更直观 | 底图不能压过等高线主体 |
| DEM 分层设色图 | 快速浏览、区域高程概览 | 出图快，色带直观 | 不如等高线适合细节判读 |
| 三维地形表达 | 三维展示、演示汇报 | 立体感强，视觉冲击好 | 不等同于传统等高线地图 |
如果你的目标是 GIS 等高线地图入门，最建议先掌握纯等高线图的判读和制作，再逐步加入晕渲等辅助表达。这样更容易先把基本逻辑学扎实。
检查清单：正式输出等高线地图前，建议至少核对这些项
- 已经理解基本等高线判读规则，而不是只会运行工具。
- 高程数据来源明确，分辨率和研究区范围匹配。
- 坐标系统和高程单位已经确认，没有混用问题。
- 等高距经过测试，而不是直接套用默认值。
- 等高线属性字段完整，高程值连续合理。
- 线条已经做过基础平滑或碎线清理。
- 普通等高线和指数曲线已经区分，图面层次清楚。
- 最终地图经过判读检查，主要地形结构能够快速识别。
FAQ：GIS 等高线地图入门时最常见的问题
GIS 等高线一定是从 DEM 生成的吗？
最常见的是 DEM，但也可以来自 TIN、高程点插值结果或其他高程面数据。对入门者来说，DEM 一般最容易上手。
为什么等高线越密，坡就越陡？
因为在相同的水平距离内，如果高程变化很快，不同高程的等高线就会挤得更近。这正是等高线表达坡度的核心逻辑。
指数曲线有什么用，为什么要加粗？
指数曲线是为了帮助读图者快速抓住高程层次。没有它，等高线图往往显得平铺直叙，阅读效率会下降。
等高线生成后一定要平滑吗？
不一定，但很多情况下需要适度整理，尤其是原始数据分辨率一般时。关键是平滑不能破坏真实地形结构。
结论：GIS 等高线入门，真正重要的是理解线条背后的地形逻辑
gis等高线地图入门指南：从解析gis等高线谈起 这个主题真正的核心，不是记住一句定义，也不是找到某个工具按钮，而是把三件事连起来：先会判读等高线，再会用高程数据生成等高线，最后把线条整理成一张真正能表达地形的地图。只要这条链路通了，GIS 等高线地图就不再只是技术输出，而会成为你理解和表达地形的实用工具。
对入门者最实用的建议是，先拿一块起伏清楚的小区域，一边观察等高线的疏密和闭合规律，一边测试不同等高距生成结果，再尝试做一次完整成图。只要你亲手把“看懂线、生成线、整理线、输出图”这套流程跑完，以后再面对更复杂的地形图任务时，就会清楚地知道该从哪里下手。
