gis阴影晕渲入门指南：如何用arcgis做出晕线效果
gis阴影晕渲入门指南：如何用arcgis做出晕线效果 这个题目背后，很多读者真正想问的并不是“晕线是什么”这么简单，而是更实用的问题：为什么有些地图里的道路、河流、等高线或边界线看起来更立体、更突出，像是从底图里“浮”出来；这种效果在 ArcGIS 里该怎么做；它和常见的晕渲、阴影表达到底有什么关系。对初学者来说，晕线往往是从“图层能显示”走向“地图更好读”的关键一步。
所以这篇文章不会把晕线只当成一个制图小技巧来讲，而是把它放回到 GIS 表达逻辑中：什么时候需要做晕线，ArcGIS 里有哪些常见做法，参数该怎么调，哪些线状图层适合做，哪些情况反而会越做越乱。只要把这条链路理顺，很多地图会立刻从“能看”变成“清楚”。
引言
晕线效果的核心，不是把线条简单加粗，而是通过外发光、柔边、明暗过渡或背景遮罩，让线状要素从复杂底图中更容易被识别。你可以把它理解成一种“视觉分离”手段：线本身不一定变很多，但因为周围有一层柔和的衬托，读者会更快抓住主线信息。
在 ArcGIS 制图里，晕线尤其适合用在等高线、行政边界、道路、河流和专题主线图层上。尤其当底图较复杂、颜色很多，或者你需要在影像、晕渲地形和专题层上同时保留线状信息时，晕线几乎是最稳妥的增强方式之一。
背景
很多人第一次注意到晕线效果，往往是在地形图、道路图或专题地图里。你会发现同样一条河流线，有的地图一眼就能看清楚，有的却和背景混在一起；同样一组等高线，有的看起来层次分明，有的则挤成一团。差异很多时候不在数据，而在表达方式。
ArcGIS 之所以适合做这类表达，是因为它既能通过多层符号线、遮罩和透明度来实现基础晕线，也能结合晕渲地形、分层设色和注记系统，把线状要素放进更完整的地图设计中。对初学者来说，晕线不是锦上添花，而是提升专题可读性的基础技能。
原理
从制图原理上看，晕线本质上是在主线周围人为增加一圈过渡层，让线与背景之间形成对比。最常见的思路有三种。第一种是双层或多层线符号，用一条较宽、较浅或半透明的外层线托住内层主线；第二种是发光或柔边效果，让线条周围自然过渡；第三种是遮罩型表达，直接在其他图层上为线条“让出空间”。
这也是为什么晕线和阴影晕渲容易被混淆。阴影晕渲主要是通过 DEM 模拟地形光照，服务的是地形起伏表达；晕线主要服务于线状要素的可读性增强。二者都和“明暗层次”有关，但目标完全不同。前者强调地表立体感，后者强调线状信息的识别度。
晕线不是“把线做花”，而是通过给主线创造呼吸空间，让地图阅读顺序更明确。
| 方法 | 核心思路 | 适合图层 | 注意点 |
|---|---|---|---|
| 双层线符号 | 外层浅色宽线加内层主线 | 道路、河流、边界 | 最稳妥，适合大多数入门场景 |
| 发光或柔边 | 在线周围形成柔和光晕 | 专题主线、重点边界 | 容易过强，需控制透明度 |
| 遮罩表达 | 让背景图层在线周围留白 | 等高线、行政边界 | 设置更复杂，但效果很干净 |
| 晕线叠加晕渲底图 | 在线状信息上叠加地形背景 | 地形专题、自然资源图 | 要避免线和阴影打架 |
步骤
步骤一：先判断这条线是否真的需要晕线
不是所有线都适合做晕线。通常只有当背景较复杂、线条承担主导阅读功能，或者线与底图颜色接近时，晕线才真正有价值。比如道路、河流、行政边界、等高线常常适合；但如果线本来就极少、背景很干净，硬加晕线反而会显得笨重。
步骤二：在 ArcGIS 中先做好基础线符号
晕线不是替代主线符号，而是在主线之上做增强。所以第一步仍然是把主线颜色、粗细和层级关系定好。比如道路可先区分快速路、主干路和次干路，河流可先区分主河道和支流。若主线本身层级混乱，后面再怎么加晕线，效果也不会稳。
步骤三：优先用双层线做第一版晕线

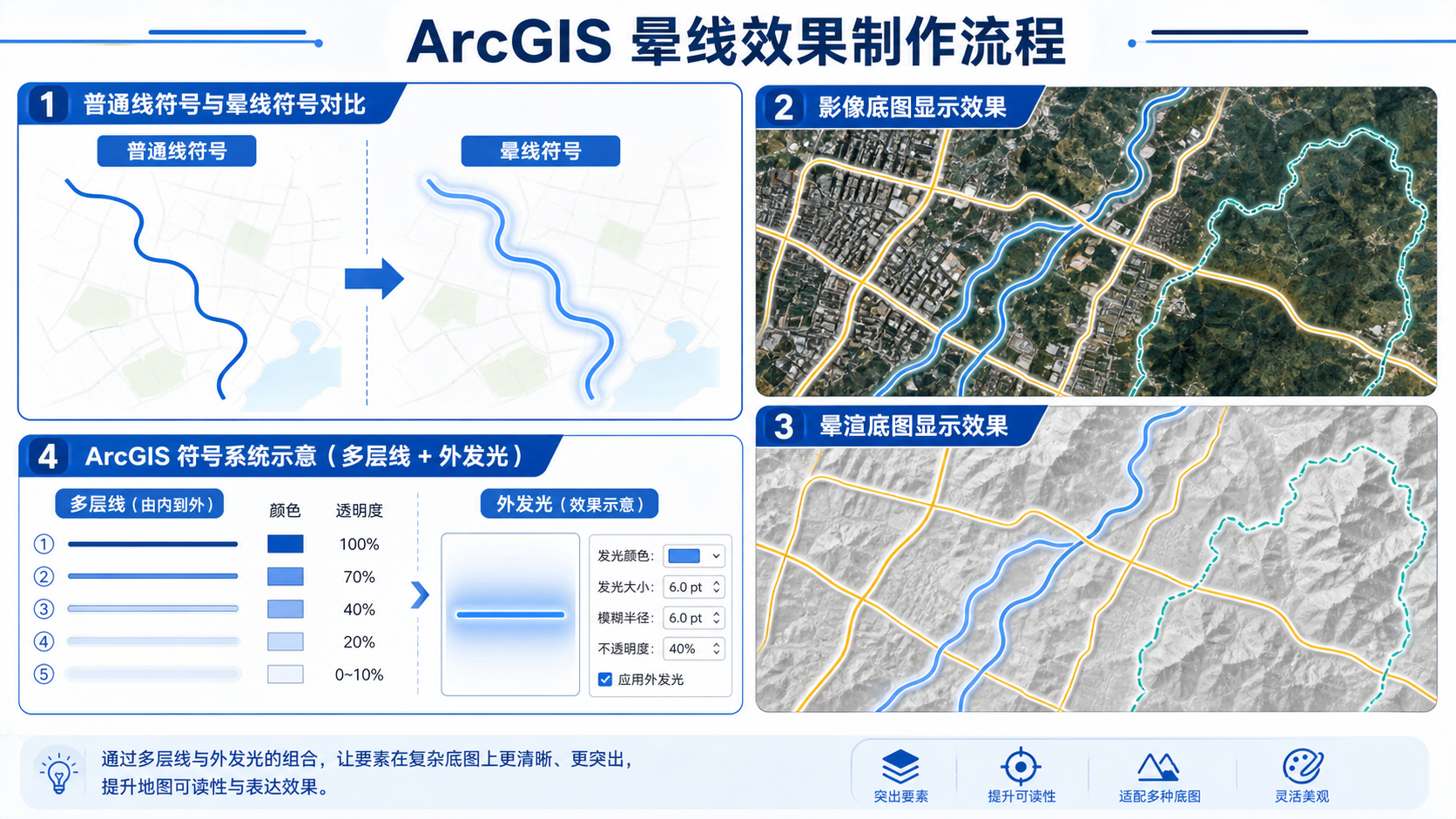

对初学者来说，最推荐的做法不是直接用复杂特效，而是先做一版双层线。具体思路是：底层放一条稍宽、颜色较浅或半透明的线，上层再放一条真正的主线。这样既简单又稳定，几乎是 ArcGIS 中最不容易翻车的晕线方式。
- 复制当前线符号层，做成两层。
- 底层线适当加宽，颜色变浅或提高透明度。
- 上层线保持主色和主要宽度。
- 回到地图中观察不同底图下的识别效果。
步骤四：在复杂底图上测试晕线效果
晕线真正的价值，只有在复杂背景中才能看出来。建议把线放到影像底图、晕渲地形图或彩色专题图上测试。重点看两件事：第一，主线是否比原来更容易被一眼识别；第二，晕线是否过宽、过白或过亮，导致地图显得发灰、发糊。
步骤五：必要时加入柔边或发光，但不要一开始就用太重
如果双层线还不够，可以进一步尝试柔边或发光效果，尤其适合重要边界或主干河流。但这类效果一定要克制。很多初学者喜欢把光晕开得很大，结果线是突出了，地图整体却显得廉价而松散。更好的做法是只给核心主线少量增强，而不是所有线都一起发光。
步骤六：让晕线服务阅读顺序，而不是喧宾夺主
一张地图里，主线不是越亮越好，而是要和标题、注记、面状图层、底图层次一起工作。比如行政边界的晕线可以帮助划分空间单元，但不应该压过主体专题面；河流的晕线可以增强水系方向感，但不能抢走地貌或土地利用的主信息。晕线的本质是辅助阅读，不是主视觉本身。
步骤七：输出前缩放检查不同比例尺表现
很多晕线在当前比例尺下看着不错，一缩放就出问题。比如放大时太粗，缩小时变成一团白边。所以正式输出前，建议至少检查三个尺度：当前阅读尺度、略大一级和略小一级。特别是道路和河网这类密集线状图层，比例尺变化对效果影响很大。
常见坑
- 所有线都加同样的晕线，结果地图层级完全失控。
- 主线本身没分级，就急着加晕线，最后只是把混乱放大。
- 发光或柔边效果开太重，线条看似突出，地图整体却发灰发虚。
- 晕线颜色太白，导致在浅底图上形成刺眼边缘。
- 只在当前比例尺下调效果，忽略缩放后密集区域会糊成一片。
- 把晕线当成装饰特效，而不是服务信息识别的表达手段。
方法比较
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 双层线晕线 | 道路、河流、边界基础增强 | 简单、稳定、最适合入门 | 外层过宽会显笨重 |
| 发光晕线 | 重点主线、强调性表达 | 视觉突出 | 容易过度，影响地图质感 |
| 遮罩式晕线 | 等高线、复杂底图上的边界表达 | 干净、专业 | 设置较复杂，适合进阶使用 |
| 晕线叠加晕渲底图 | 地形专题与线状主信息并存 | 兼顾立体感与可读性 | 需注意明暗冲突和颜色控制 |
对初学者来说，最推荐的路线是“先用双层线做好基础晕线，再视需要给少数重点线加轻微柔边”。这条路线最稳，也最容易做出专业感。
检查清单
- 已经确认哪些线状图层是真正需要晕线增强的。
- 主线本身的颜色、粗细和层级关系已经先调整清楚。
- 已经先做过一版双层线，而不是一上来堆复杂特效。
- 晕线宽度和透明度已经在复杂底图上测试过。
- 重点线和次要线的晕线强度已经区分开。
- 已经检查晕线是否在不同缩放级别下仍然清晰。
- 晕线没有压过主体专题信息或让底图整体发灰。
- 输出前已经确认地图阅读顺序更清楚，而不是更混乱。
FAQ
晕线和阴影晕渲是一回事吗？
不是。晕渲主要是服务地形起伏表达，晕线主要是增强线状要素的可读性。两者都和明暗层次有关，但目标不同。
ArcGIS 做晕线最简单的方法是什么？
最简单也最稳的是双层线符号：外层做浅色宽线，内层保留主线。对大多数道路、河流和边界图都适用。
为什么我做出来的晕线显得很脏？
常见原因是外层线过宽、颜色太白、透明度太低，或者所有线都做了同样强度的晕线，导致画面失去层级。
晕线适合所有地图吗？
不适合。只有当背景复杂、线状信息承担主要阅读任务，或者线与底图容易混淆时，晕线才最有价值。
做晕线时应该先调主线还是先调光晕？
一定先调主线。主线都没定好，晕线只会把问题放大，不会真正改善地图质量。
结论
gis阴影晕渲入门指南：如何用arcgis做出晕线效果 的关键，不是学会一个“发光按钮”，而是理解晕线到底在帮地图解决什么问题。只要你能把主线层级、背景复杂度和阅读顺序一起考虑，晕线就会成为非常稳定的地图增强工具，而不是花哨特效。
对入门者最务实的做法，是拿一组道路、河流或边界线做一次完整练习：先调主线，再做双层线晕线，再放到复杂底图中验证，最后检查不同缩放级别的表现。只要这条链路跑顺了，你就真正掌握了 ArcGIS 中晕线效果最核心的基础方法。
