arcgis晕染图详解，全面解析gis阴影晕渲方法
arcgis晕染图详解，全面解析gis阴影晕渲方法 这个标题背后，很多读者真正想解决的，并不是“晕染图是什么”这种概念题，而是更实操的问题：为什么同一份 DEM 在 ArcGIS 里做出来的晕渲图有人层次清楚、有人却灰蒙蒙一片；阴影晕渲到底是在增强什么信息；方位角、高度角和 Z 因子该怎么调；以及一张晕渲图到底该单独展示，还是作为其他专题图的底层增强。对 GIS 初学者来说，ArcGIS 晕染图既是地形表达工具，也是非常典型的参数控制型制图方法。
这篇文章就围绕 ArcGIS 中最常见的阴影晕渲工作流来写。你会看到晕渲图背后的 DEM、光照参数和显示方式如何共同决定效果，也会学会如何判断一张图是“看起来有层次”，还是“真的帮助地形阅读”。重点不是会点工具，而是知道为什么这样设。
引言
阴影晕渲是 GIS 地形表达里最经典的一类方法。它通过模拟太阳光照射地表后的明暗变化，让原本难以直接阅读的高程起伏变得更立体、更有层次。很多人第一次做 ArcGIS 晕染图时，会觉得它只是给 DEM 加了一层灰色立体感，但真正做专题底图或地貌表达时，你会发现它远不止是视觉增强。
一张好的晕渲图，不仅能让山脊、谷地、坡面和起伏结构一眼可辨，还能自然地和高程分层、土地利用、道路、水系等图层叠加。也正因为如此，阴影晕渲方法的重点不是“生成一张灰度图”，而是让地形结构更容易被读懂。
背景
在地形制图、DEM 可视化、流域分析、地貌解译、自然资源展示和地图底图设计中，晕渲图几乎都是高频工具。尤其是在 ArcGIS 中，很多用户会先做一层灰度晕渲，再叠加高程设色、行政边界或专题图层，以增强地图的空间层次。
但晕渲图也是最容易“做出来了，却不好用”的成果之一。常见问题包括：光照方向不合适导致地貌像反过来一样，阴影过重压黑细节，平原地区看不出层次，山区又一片死黑，或者叠加专题色彩后底图完全喧宾夺主。这些问题看起来像审美差异，其实都和阴影晕渲原理、DEM 质量和参数选择直接相关。
原理

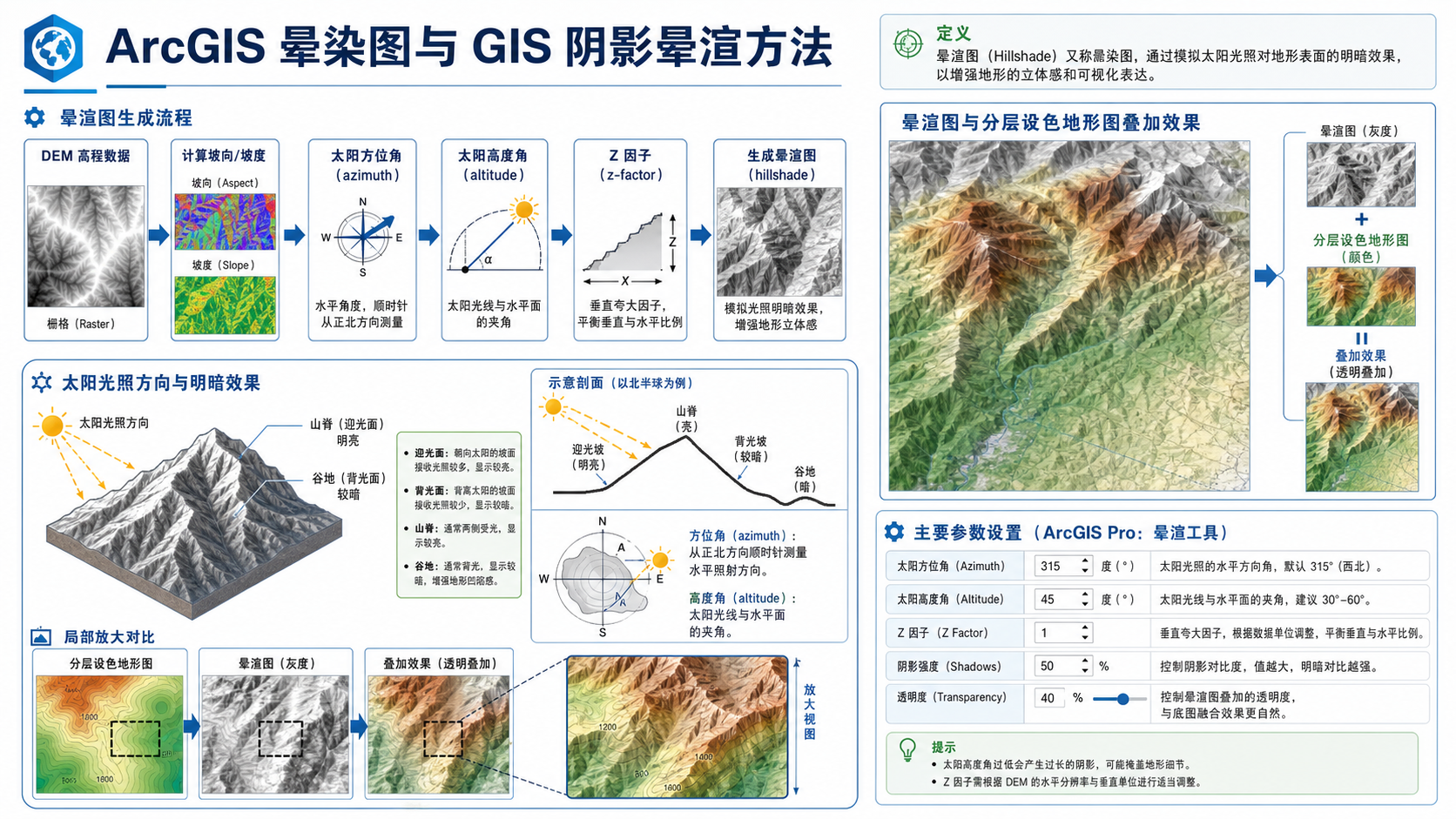

阴影晕渲的核心逻辑，是根据 DEM 中每个像元的坡度和坡向，模拟太阳从某个方向、以某个高度照射地表时的明暗关系。对 ArcGIS 用户来说，最关键的几个参数通常是太阳方位角、太阳高度角和 Z 因子。它们分别控制“光从哪里来”“阴影有多深”“垂直起伏是否被强化”。
这也解释了为什么同一份 DEM，在不同参数下会做出完全不同的 ArcGIS 晕染图。光照方向不合理，山体可能会被读成凹地；高度角太低，阴影会过黑；高度角太高，图面会过平；Z 因子设置不当，平缓地形看不出层次，或高山地形被夸张得不自然。真正的原则不是“模拟真实太阳”，而是找到最利于地形阅读的表达方式。
| 参数或条件 | 它控制什么 | 常见图面表现 | 最容易出现的问题 |
|---|---|---|---|
| DEM 质量 | 基础地形细节与精度 | 山脊谷地是否清楚、是否有噪声 | 低质量 DEM 会发糙或有伪影 |
| 太阳方位角 | 光从哪个方向照来 | 明暗分布和立体感方向 | 方向不合适会导致阅读反转 |
| 太阳高度角 | 阴影深浅和层次强弱 | 高则发平，低则阴影重 | 太低会过黑，太高会层次弱 |
| Z 因子 | 单位协调或垂直夸张 | 平缓区层次更明显 | 夸张过度会失真 |
所以，GIS 阴影晕渲方法的本质不是套一组固定参数，而是根据地形类型、DEM 质量和出图目标进行调节。
步骤
1. 先确认 DEM 是否适合做晕渲
开始前不要急着点 Hillshade。先看你手里的 DEM 分辨率、范围和地形类型。高分辨率 DEM 可以表现更多细节，但也更容易把噪声放大；低分辨率 DEM 适合区域尺度，但局部地形可能不够清楚。入门阶段，建议先选择质量可靠、范围明确的 DEM。
2. 在 ArcGIS 中先做一版基础晕染图
在 ArcGIS Pro 或 ArcMap 中，先用默认或常见参数跑一版基础结果。这个初版晕渲图不是最终成果，而是帮助你判断当前地形表达是否合理：山脊和谷地是否清楚，阴影是否太重，平缓区域是否完全没层次，边缘是否有明显噪声。
- 加载 DEM 并确认投影和像元大小。
- 打开 Hillshade 工具生成基础结果。
- 先看整体立体感，再看局部细节是否保留。
- 记录参数，方便后续对比调整。
3. 优先调整太阳方位角
太阳方位角决定光从哪个方向照射地表。很多地图会偏好西北方向入光，因为这样往往更符合读图习惯，更容易把山体看成凸起。但这不是死规则。真正要看的是：在当前研究区里，哪个方向最能让山脊、谷地和坡面的层次表现清楚。
4. 再调整太阳高度角控制阴影深浅
如果晕渲图太黑，说明阴影过重，通常要适当提高太阳高度角；如果图面太平、立体感不足，则可以适当降低。山区、丘陵和平原需要的高度角并不完全一样，所以不要机械照搬别人的参数，而要把它理解为一个控制阴影强弱的调节杆。
5. 按场景判断是否需要调整 Z 因子
在平原、缓丘或城市微地形分析里，适当调整 Z 因子可以让原本不明显的起伏更清楚。但在高差已经明显的山地，过度夸张会让图面不自然。更稳妥的原则是：让地形更可读，而不是让地形更夸张。
6. 把 ArcGIS 晕染图作为底层增强使用
真正实用的 ArcGIS 晕染图，往往不是单独灰度显示，而是作为高程设色、土地利用图、地貌图或专题地图的底层增强。常见做法是调节晕渲层透明度，或与彩色高程分层叠加。这样既能保留地形结构，又不会压过主专题内容。
7. 在目标比例下做最终检查
很多晕渲图在原始比例下看起来不错，但缩小后发灰、放大后过粗，叠加专题图层后又抢戏。输出前一定要在目标比例下检查：图面层次是否还清楚，主专题信息是否被压暗，整体效果是否服务于读图。
常见坑
- 只会跑默认参数，不判断地形是否真正可读。 默认设置能出图，但不代表适合当前 DEM。
- 太阳高度角设得太低。 阴影过重时，细节反而会被压没。
- Z 因子调整过头。 会让地形显得夸张甚至失真。
- 把晕渲图当独立成果，不考虑叠加使用。 很多实际地图需要它服务于主专题，而不是抢戏。
- 不同尺度共用一套参数。 局部地形图和区域地形图对细节强度的要求并不一样。
- 忽视 DEM 本身质量。 原始数据太粗或有噪声，调参数也很难补救。
方法比较
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 单一灰度晕渲 | 快速查看地形起伏 | 简单直观，上手快 | 不适合信息量很大的专题地图 |
| 晕渲叠加分层设色 | 地形图和地貌图制作 | 既有色彩又有立体感 | 透明度和色彩平衡要控制好 |
| 低高度角强化阴影 | 山地起伏展示 | 立体感强 | 容易过黑、压细节 |
| 调整 Z 因子做微地形晕渲 | 平原或缓丘微起伏分析 | 可强化不明显地形变化 | 过度夸张会失真 |
对初学者来说，最推荐的路线通常是“先做基础灰度晕渲，再与分层设色或专题色带叠加”。这条路线最容易理解 ArcGIS 晕染图到底在增强什么信息。
检查清单
- 是否已经确认 DEM 分辨率和研究范围适合当前晕渲任务。
- 是否先生成了基础 Hillshade 结果并检查整体可读性。
- 是否根据地形特点调整了太阳方位角，而不是机械套用固定值。
- 是否检查太阳高度角是否让图面过黑或过平。
- 是否判断当前场景是否需要调整 Z 因子。
- 是否测试了晕渲图和分层设色或专题图层的叠加效果。
- 是否在最终输出比例下检查图面层次。
- 是否避免让晕渲图喧宾夺主，影响专题阅读。
- 是否确认问题来自参数，而不是 DEM 本身质量。
- 是否把“会生成晕渲图”推进到了“会控制 ArcGIS 晕染图效果”。
FAQ
ArcGIS 晕染图和高程分层设色图有什么区别？
分层设色主要表达高低变化，晕渲主要通过明暗表达坡面起伏和立体感。两者叠加通常比单独使用更直观。
为什么我的晕渲图看起来像地形反了？
通常和光照方向、读图习惯以及局部明暗关系有关。调整太阳方位角后往往会改善。
ArcGIS 和 QGIS 做阴影晕渲的逻辑一样吗？
核心逻辑一样，都是基于 DEM 和光照参数生成明暗关系。区别主要在工具入口和界面，不在原理本身。
晕渲图一定要用西北光照吗？
不一定。西北方向常见是因为更符合多数人的读图习惯，但真正应以地形可读性和成图效果为准。
什么时候最适合调整 Z 因子？
在地形起伏较小、细节不明显的区域更常见。但如果本身已经是高差很大的山地，调整就要更谨慎。
结论
arcgis晕染图详解，全面解析gis阴影晕渲方法 真正要掌握的，不只是会生成一张灰度地形图，而是学会把 DEM 质量、光照参数和制图目标联系起来。只有当你能说明为什么这张图这样设置、它为什么更利于读图、以及它如何服务主专题表达时，阴影晕渲方法才真正被你用起来了。
对入门者最务实的做法，是选一份明确范围的 DEM，先做基础晕渲，再逐步调整方位角、高度角和叠加方式，最后在实际出图比例下检查效果。只要这条链路走顺了，你就不只是学会了点工具，而是真正掌握了 ArcGIS 晕染图的核心用法。
