很多刚接触坐标系处理的读者，第一次看到“gis地图投影入门指南：全面解析gis地图投影变换”这个主题时，最困惑的往往不是按钮怎么点，而是为什么同一份数据换个坐标参考后，位置、长度、面积和叠加结果都会发生变化。本文就围绕 GIS 地图投影变换这件事本身，拆清概念、操作路径、校验方法和避坑重点。

引言：为什么 GIS 地图投影变换总是让人出错

地图投影的本质，是把地球这个近似椭球体表面，转换到平面坐标系统中。GIS 软件里常见的问题并不是“不会设置投影”，而是把“定义坐标系”“投影变换”“动态投影显示”混成一件事，结果导致图层错位、缓冲距离失真、面积统计不准，甚至空间分析结果全部偏掉。

如果你正在处理 ArcGIS、QGIS、GeoServer 或 PostGIS 数据，这类问题尤其常见，因为不同数据源会混用地理坐标系、投影坐标系和不同基准面。理解 GIS 地图投影变换的原理后，很多看似复杂的报错其实都能快速定位。

背景：哪些业务场景必须认真处理投影

在课堂练习里，投影问题常常只表现为“图层没有重合”；但在真实项目中，后果会更直接。比如国土调查中需要精确面积，管网巡检需要准确距离，WebGIS 发布需要多源底图叠加，遥感解译又常常涉及不同传感器输出坐标系，这些都会把地图投影变换推到核心位置。

最常见的背景有三类。第一类是拿到一批来源不一的数据，有的标了 WGS84，有的标了 CGCS2000，有的根本没写坐标系。第二类是需要把经纬度数据转换成米制坐标，才能做缓冲区、长度和面积统计。第三类是项目上线前，要让业务图层和在线底图完全对齐，这时就必须检查目标投影和转换参数。

原理：先分清坐标系、投影和变换参数

地理坐标系和投影坐标系不是一回事

地理坐标系通常使用经纬度表达位置，单位多为度，比如 WGS84、CGCS2000 地理坐标系。投影坐标系则把地球表面映射到平面，单位通常为米，例如 UTM、Web Mercator、Gauss-Kruger。GIS 地图投影变换通常发生在这两类坐标参考之间，或者发生在两个不同投影坐标系之间。

定义坐标系不等于真正变换

很多初学者最容易踩的坑，是拿到一个“没有坐标系信息”的图层后，直接用“定义投影”工具。定义坐标系只是告诉软件“这份数据原来属于什么坐标参考”，它不会移动坐标值。真正改变坐标值、把数据变成另一个坐标系统，才叫投影变换或重投影。

基准面变化常常决定偏移量

如果只是同一基准面下切换投影方式，偏移通常可控；但如果跨基准面，比如某些旧地方坐标系转到 CGCS2000，或者 WGS84 与地方独立坐标混用，就可能需要七参数、格网文件或官方转换模型。忽略这一步时，图看上去“差不多”，实测却会偏出数米到数百米。

判断 GIS 地图投影变换是否正确，不能只看图层有没有重叠，还要看距离、面积、控制点和底图对齐情况是否都合理。

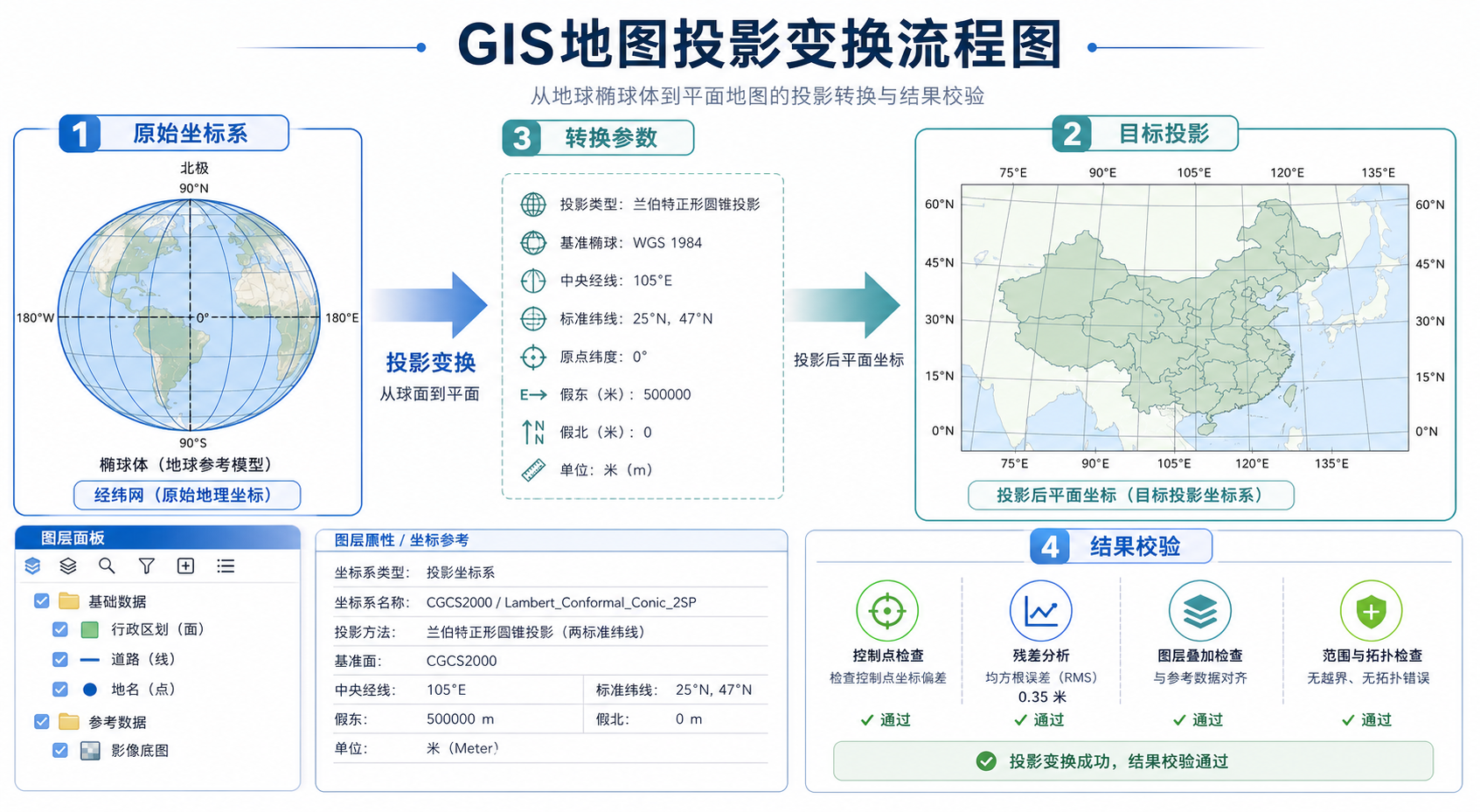

步骤：GIS 地图投影变换的标准操作流程

步骤 1：识别原始数据的真实坐标参考

先看元数据、项目说明、采集设备说明或上游数据库字段。不要只信文件名里的“84”“2000”“墨卡托”等字样。对于 Shapefile，可检查 `.prj`；对于 GeoTIFF，可检查栅格元数据；对于 PostGIS，可检查 SRID；对于 GeoJSON，则要结合数据来源判断。

• 如果图层本来就有明确坐标系，先确认它是否和实际位置一致。
• 如果图层没有坐标系，只能先判断“原始坐标值代表什么”，再定义坐标系。
• 如果坐标值像 116、39 这样的范围，多半是经纬度。
• 如果坐标值是几十万到几百万，多半是投影坐标。

步骤 2：明确目标投影服务于什么分析任务

不要默认所有数据都该转成 Web Mercator。在线浏览和互联网底图叠加时，Web Mercator 很方便；但做面积统计、距离量算、工程制图时，往往应该选择适合区域范围的投影坐标系，比如 UTM 分带、Gauss-Kruger 分带或项目统一规定坐标系。

步骤 3：在软件中执行重投影而不是只改显示

ArcGIS 中常用 Project 工具处理矢量，栅格则用 Project Raster。QGIS 中可以使用“另存为”时指定目标 CRS，或使用重投影工具。PostGIS 中常见做法是使用 ST_Transform，前提是源 SRID 正确。

SELECT ST_Transform(geom, 3857)
FROM parcels
WHERE ST_SRID(geom) = 4326;

这类操作的核心不是记命令，而是确认源坐标系真的就是 4326、4490 或其他指定值。如果源 SRID 标错了，后面的 GIS 地图投影变换再规范，结果也会整体跑偏。

步骤 4：按需要选择地理坐标转换参数

当软件提示可选多个 geographic transformation 时，不要随便点第一个。优先看数据所在国家、地区、年份和官方文档要求。对于国内项目，是否需要 CGCS2000 与其他坐标系统之间的正式转换模型，往往由项目规范决定。

步骤 5：做结果校验，不要停在“工具运行成功”

至少做三类检查。第一，看结果是否与底图、控制点、行政边界合理重合。第二，抽查几何长度和面积是否落在合理范围。第三，检查输出数据的 CRS 定义、单位和范围是否符合预期。很多人把“运行完成”当成成功，其实真正重要的是“空间结果可信”。

常见坑：为什么看起来投影对了，结果还是不对

把定义坐标系当成投影变换

这是最典型的问题。原始数据如果已经有错误的坐标系标签，先要纠正标签，再做真正的重投影。如果直接在错误基础上继续转换，误差会被放大。

用 Web Mercator 做精确面积分析

Web Mercator 适合快速显示，不适合高精度面积与距离分析。尤其在高纬度区域，形变会更明显。只为了方便叠加在线底图，就把所有分析都放在 Web Mercator 下完成，是非常常见但代价很大的错误。

忽略分带问题

高斯克吕格或 UTM 等投影都可能涉及分带。数据跨带时，如果没有统一处理策略，图层拼接、长度统计和编辑成果都容易出现不连续或局部偏移。

只看显示位置，不看单位和量算结果

有些图层在屏幕上和底图叠得还不错，但属性分析时发现缓冲区过大、面积异常，往往就是因为单位仍然是度，或者被错误转换成了不适合的投影。

方法比较：几种常见 GIS 地图投影处理方式怎么选

如果你的目标是教学演示或临时查看，多图层动态投影已经足够；如果要做正式分析，建议把核心数据统一重投影到明确的目标坐标系统；如果是生产环境，数据库侧或脚本化批处理通常更稳定。

检查清单：投影变换前后一定要核对什么

• 原始数据是否真的知道来源和坐标参考。
• 当前图层的 CRS 标签是否正确，而不是“看起来差不多”。
• 目标投影是否服务于本次分析或发布任务。
• 是否需要地理坐标转换参数、七参数或官方模型。
• 转换后的单位是否符合长度、面积或缓冲分析需求。
• 结果是否与底图、控制点、行政边界或已知成果相符。
• 输出文件、数据库字段或服务配置中的坐标系信息是否同步更新。

FAQ：GIS 地图投影变换中的高频问题

为什么两个图层都显示正常，一分析就不对？

因为动态投影显示解决的是“看起来能叠加”，不是“量算结果可靠”。如果分析单位还是度，或者选错目标投影，距离和面积就会失真。

经纬度数据什么时候必须转成投影坐标？

凡是涉及精确距离、面积、缓冲区、网络分析或工程制图，通常都应先转到合适的投影坐标系，再开展分析。

ArcGIS 和 QGIS 的投影结果为什么不一样？

常见原因包括源坐标定义不同、选择的 transformation 不同、软件默认参数不同，或者某一方只是项目动态显示而没有真正输出重投影结果。

只有一份没有坐标系的老数据怎么办？

先从采集背景、控制点、已知地物位置和历史成果中判断其原始坐标系，再定义 CRS。没有把握时，不要直接做批量重投影，否则后续全部结果都会建立在错误前提上。

结论：先搞清源坐标，再谈 GIS 地图投影变换

GIS 地图投影变换并不神秘，真正难的是在操作前先判断“源数据到底是什么”，在操作中选对目标投影和转换参数，在操作后做足结果校验。只要把这三个环节拆开，你就能分清定义坐标系、重投影、动态显示和分析单位之间的关系。

对于“gis地图投影入门指南：全面解析gis地图投影变换”这个主题，最值得记住的一句话是：先确认原始 CRS，后执行真正转换，最后用业务结果反向验证。这样不管你用 ArcGIS、QGIS 还是 PostGIS，投影问题都会更容易控住。
