arcgis制作晕渲图实操解析，全面掌握gis阴影晕渲 这类检索背后，读者通常不是只想知道 Hillshade 工具在哪里，而是想真正搞清楚：在 ArcGIS 里做晕渲图时，为什么有的人能把山脊、沟谷和坡面层次做得很清楚，有的人却只能得到一张发灰、发平、叠加后还抢专题的底图。要想全面掌握 GIS 阴影晕渲，关键不是机械点工具，而是把数据准备、参数设置、显示叠加和成图检查这条实操链路走完整。

这篇文章就聚焦 ArcGIS 制作晕渲图的实操流程来讲，不泛谈抽象概念。你会看到晕渲图为什么能增强地形表达、哪些参数最值得优先调整、不同地形场景怎么取舍，以及怎样把结果稳定用于高程设色、专题地图和地形底图增强。

引言

GIS 阴影晕渲的价值，在于把 DEM 中难以直接阅读的地形数值，转换成人眼更容易识别的明暗层次。对 ArcGIS 用户来说，晕渲图经常被用在地貌解译、地形底图、流域分析、道路选线和山地区域专题表达中，因为它能明显提升山脊、谷地、坡向和坡面转折的可读性。

但实际工作里，很多人会把晕渲理解成“做一层灰度地形背景”就结束了。真正实用的 ArcGIS 制作晕渲图，并不是只追求立体感，而是要让阴影晕渲服务于阅读任务。换句话说，图面必须帮助你判断地形结构，而不是单纯看起来更花哨。

背景

在 ArcGIS Pro 和 ArcMap 中，最常见的晕渲制作路径就是以 DEM 为输入运行 Hillshade，再把结果叠加到高程设色、影像或专题图层上。这个流程看起来很简单，所以很多初学者会误以为结果质量主要靠默认参数决定。但只要进入真实项目，很快就会发现同样的数据、不同的光照参数和叠加方式，最终可读性差别很大。

尤其是在丘陵、山地、台地和缓坡混合区域，如果晕渲做得太重，沟谷会发黑、坡脚会糊；如果做得太轻，山脊和坡向又不明显。再加上 DEM 分辨率、投影单位、Z 因子和输出比例尺的影响，ArcGIS 制作晕渲图其实是一个典型的“看起来简单，细节决定成败”的 GIS 实操问题。

原理

晕渲图的核心原理，是根据 DEM 每个像元的坡度和坡向，模拟光线照射地表后形成的亮面与阴影面。ArcGIS 中最关键的控制项通常有三个：太阳方位角、太阳高度角和 Z 因子。方位角决定光从哪个方向打进来，高度角决定阴影深浅，Z 因子则负责协调垂直尺度与水平尺度，或适度强化弱起伏地形。

理解这三个量以后，你就能明白为什么“默认跑一遍 Hillshade”不一定适合所有场景。比如主山脉走向明显的地区，如果光线方向与主要坡向关系不好，山脊和谷地就不容易被看清；在平缓起伏区域，如果单位不一致又不调 Z 因子，整个阴影层次会被压得很平。也就是说，GIS 阴影晕渲不是只看有没有结果，而是要看结果是否准确表达了地形结构。

步骤

1. 先确认 DEM 适不适合当前晕渲任务

开始制作之前，先看 DEM 的来源、分辨率、坐标系和覆盖范围。区域级地形表达和局部工程表达，对 DEM 的要求不一样。若你的目标是看大范围山系格局，30 米级 DEM 往往够用；如果要表现沟谷切割或坡麓细节，过粗的数据会直接限制 ArcGIS 晕渲图的质量。

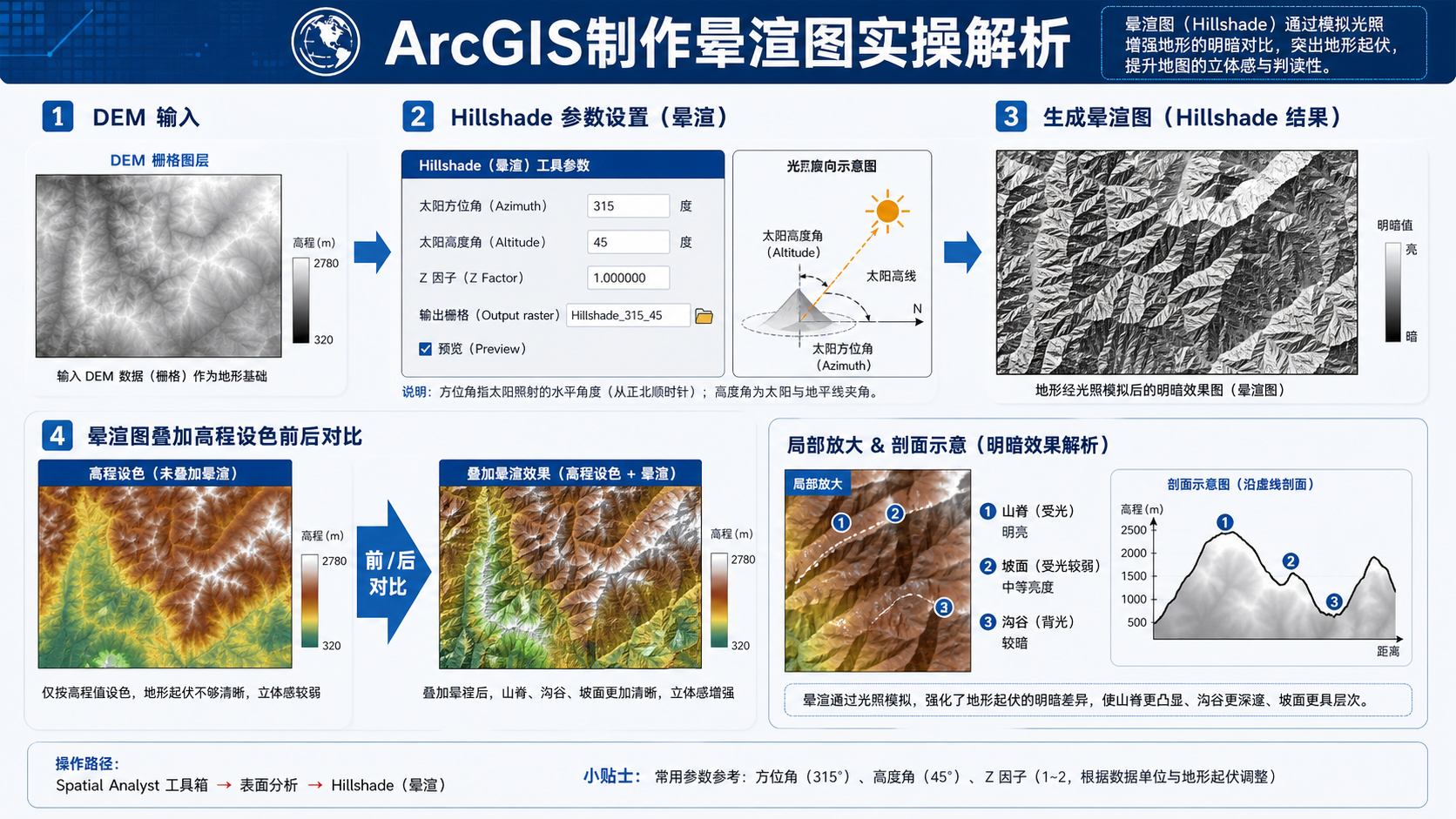

2. 在 ArcGIS 中生成一版基础 Hillshade 结果

第一版结果的作用是建立基准，而不是一步到位。无论是 ArcGIS Pro 还是 ArcMap，都建议先用稳定参数跑出基础阴影图，然后观察图面整体层次、山脊走向和谷地阴影是否已经初步可读。后面所有调整，都应该和这张基础结果做对比。

1. 加载 DEM，确认坐标系和像元大小。
2. 运行 Hillshade 工具输出基础晕渲图。
3. 单独显示结果图层，先看明暗结构是否存在。
4. 记录当前方位角、高度角和 Z 因子，便于后续回看。

3. 优先调整太阳方位角，先解决“地貌读不顺”

制作晕渲图时，最容易被忽略的不是强度，而是阅读方向。很多地图习惯使用西北向光照，因为更符合多数人的视觉习惯，地形更容易被读成凸起；但如果研究区的山脉走向特殊，换一个方位角反而可能让主脊线、谷地出口和坡面转折更清楚。ArcGIS 制作晕渲图时，优先调方位角，往往比先改其他参数更有效。

4. 再调太阳高度角，控制阴影深浅

高度角直接决定阴影压不压细节。高度角过低时，局部阴影很重，图面容易发黑；高度角过高时，晕渲变得平淡，地形起伏不容易跳出来。实操里更稳妥的做法是一次只调一个参数，连续输出两到三版结果比较，而不是同时大幅改动多个参数，最后反而看不出哪一步起作用。

5. 根据单位和地形类型判断是否调整 Z 因子

如果 DEM 的水平单位和高程单位不一致，或者研究区本身起伏很弱，Z 因子往往必须介入。比如水平单位是度、高程单位是米时，默认比例关系常常会把地形压得很平。此时 Z 因子不是为了“把山做得更夸张”，而是为了把真实起伏重新拉回到可读状态。对于高山峡谷场景，则要谨慎增大，否则容易出现不真实的陡坡感。

6. 把晕渲图作为底层增强，与高程设色或专题图协同

真正可用的 GIS 阴影晕渲，通常不是单独交付，而是叠加到高程设色、土地利用、流域边界、道路或行政区图层下方。这个阶段要重点看透明度、混合关系和主信息是否被压住。好的晕渲层应该让地形更清楚，但不能抢走专题层的注意力。

7. 在目标比例尺下复核成图效果

很多晕渲图在软件窗口里放大看不错，缩小到版面比例后却会丢细节，或者叠加专题后显得发脏。输出前一定要在实际出图比例尺下检查：主山脊是否还能辨认、谷地是否清楚、阴影是否过重、专题主层是否仍然突出。这一步往往决定晕渲图能不能真正进入正式成果。

常见坑

• 把默认参数当成通用答案。 不同地形、不同比例尺、不同 DEM，最合适的方位角和高度角都可能不同。
• 只看立体感，不看地形可读性。 画面“有感觉”不代表山脊、坡向和谷地就容易被识别。
• 忽略单位关系。 水平单位和高程单位不一致时，不处理 Z 因子，结果常常会整体发平。
• 阴影太重。 为了追求立体感把图面压黑，最终会让沟谷和坡脚细节丢失。
• 叠加顺序和透明度没处理好。 晕渲层过强会抢专题，过弱又失去增强意义。
• 不在目标比例尺下检查。 屏幕里好看，不等于输出成图后仍然可读。

方法比较

如果你的目标是“全面掌握 GIS 阴影晕渲”，最推荐的路径通常不是死记参数，而是建立一套固定工作流：先做基础晕渲，再调方位角和高度角，然后按需要处理 Z 因子，最后把结果放进真实制图场景里检验。

检查清单

1. 已经确认 DEM 的分辨率、坐标系和高程单位。
2. 已经输出一版基础 Hillshade 结果作为对照。
3. 已经先调太阳方位角，而不是盲目一起改所有参数。
4. 已经检查太阳高度角是否导致图面过黑或过平。
5. 如果单位不一致或地形较平，已经评估 Z 因子是否需要调整。
6. 已经单独查看晕渲层，确认结果本身有可读层次。
7. 已经测试晕渲图与高程设色或专题图层的叠加效果。
8. 已经在目标输出比例尺下复核成图可读性。
9. 已经确认晕渲层是服务地形表达，而不是抢走主体内容。

FAQ

ArcGIS 制作晕渲图时，为什么默认结果看起来发灰发平？

常见原因是 DEM 起伏较弱、光照高度角偏高，或者单位关系没有通过 Z 因子协调好。先单独看结果图层，再逐步调方位角、高度角和 Z 因子，通常能快速定位问题。

GIS 阴影晕渲一定要用西北向光照吗？

不一定。西北向是常见经验值，因为大多数人更容易按这个方向阅读地形，但具体场景还要看山脉走向、专题目的和最终地图的阅读习惯。

晕渲图应该单独展示还是叠加使用？

两种都可以，但正式制图里更常见的是叠加使用。单独展示适合看地形结构，叠加使用更适合给高程设色或专题地图增加立体层次。

什么时候最需要调整 Z 因子？

在单位不一致、区域地形较平缓、或者你需要突出微地形结构时更常见。但 Z 因子不是越大越好，过度放大会让地貌失真。

ArcGIS Pro 和 ArcMap 做晕渲图思路有区别吗？

核心思路基本一致，都是基于 DEM 和光照参数模拟明暗。差别主要在界面入口和显示样式，而不是晕渲原理本身。

结论

arcgis制作晕渲图实操解析，全面掌握gis阴影晕渲 的重点，不是背下几个参数默认值，而是建立一套可重复的判断流程：先看 DEM 条件，再做基础晕渲，然后围绕方位角、高度角和 Z 因子逐步优化，最后在真实制图场景里检验结果是否帮助读图。

只要你能稳定回答三个问题，这篇文章的目标就算达成了：当前晕渲图有没有把地形结构表达清楚，参数为什么这样设，叠加到地图里后是否真正提升了可读性。把这三件事做好，你就不只是会在 ArcGIS 里生成一张阴影图，而是真的掌握了 GIS 阴影晕渲的实操方法。
