山脊线如何自动提取?水文分析怎么做?
山脊线如何自动提取?水文分析怎么做? 这个问题常见于地形分析、流域划分、生态廊道识别和地貌制图中。很多同学会用 DEM 做水系提取，却不确定山脊线该怎么从栅格数据里自动提取，也不清楚水文分析前为什么必须先填洼、算流向和汇流累积。本文用 GIS 实操思路，把山脊线自动提取和水文分析的关键流程讲清楚。
引言：山脊线自动提取和水文分析到底是什么关系
在 GIS 中，水文分析并不只用于“找河流”。它的核心是根据 DEM，也就是数字高程模型，判断地表水流可能从哪里流向哪里。因此，水文分析可以提取河网、汇水区、流域边界，也可以间接帮助我们识别山脊线。
简单理解：
- 山谷线通常是水流汇集的位置，常通过流向和汇流累积提取。
- 山脊线通常是水流分散的位置，常与流域分水岭、反地形水文分析结果有关。
- 水文分析提供了从 DEM 自动识别地形结构的一整套栅格计算方法。
所以，“山脊线如何自动提取”并不是单独一个按钮能完美解决的问题，而是要先理解 DEM 水文分析流程，再根据目标精度选择合适方法。
背景：为什么直接从 DEM 提取山脊线容易出错
很多人在 QGIS、ArcGIS Pro 或 ArcMap 中直接使用 DEM 做水文分析，会遇到这些问题：
- 提取出来的线很多、很碎，不像连续山脊。
- 山脊线和等高线不匹配，局部位置明显偏移。
- 低洼区域出现异常闭合线或杂乱线。
- 不同汇流阈值下结果差异很大，不知道该选哪个。
- 河网能提取出来，但山脊线不知道从哪个工具开始做。
这些问题通常不是软件坏了，而是 DEM 数据、水文预处理、阈值设置和提取思路共同导致的。水文分析依赖栅格邻域关系，如果 DEM 存在洼地、噪声、异常值或分辨率过粗，流向和汇流结果都会受到影响。
在正式提取山脊线之前，建议先明确三个问题：
- 你的 DEM 分辨率是多少？例如 30 米、12.5 米、5 米或更高精度。
- 你的研究区是山区、丘陵，还是平原与城市混合区域？
- 你需要的是制图用山脊线，还是水文建模中的分水岭边界？
原理：山脊线如何自动提取的核心思路
山脊线自动提取的常见思路有三类：基于反 DEM 的水文分析、基于流域边界的分水岭提取、基于地形因子的形态分析。
1. 基于反 DEM 的水文分析
水文分析天然擅长寻找“汇流”的地方，也就是山谷线。如果我们把 DEM 反过来处理，高处变低处，低处变高处，原来的山脊位置就会变成反地形中的“汇流位置”。
常用反 DEM 计算方式是：
反DEM = DEM最大值 - DEM然后对反 DEM 执行填洼、流向、汇流累积，再按阈值提取线状结果。这个结果可以作为山脊线候选线。
2. 基于流域边界提取分水岭
山脊线在水文学中常常对应不同汇水区之间的分水岭。通过正常 DEM 进行流域划分后，流域边界往往就是主要山脊或分水界的位置。
这种方法适合提取较宏观的山脊分水岭，但对细小地貌线的表现不一定足够好。
3. 基于地形形态因子识别山脊
地形形态因子包括坡度、坡向、曲率、地形位置指数等。山脊通常表现为局部高点、正地形位置、两侧坡面向外分流。使用曲率和局部高程差可以辅助过滤水文分析提取出的假线。
在实际工作中，比较稳妥的做法是：先用水文分析得到候选山脊线，再结合坡度、曲率、等高线和影像进行检查与修正。

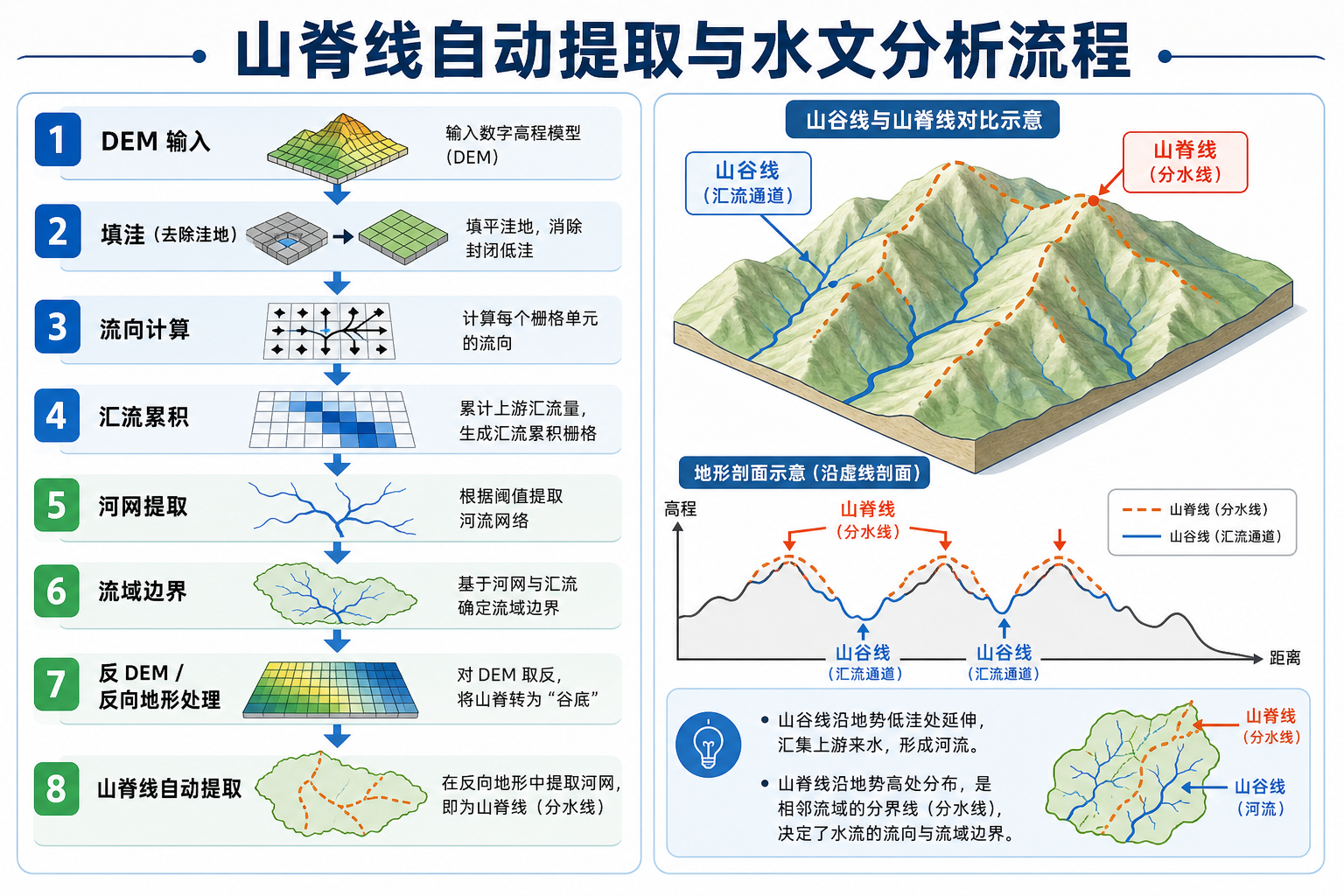

步骤：用 DEM 做水文分析并自动提取山脊线
下面以 QGIS、ArcGIS Pro 或类似 GIS 软件都能实现的通用流程说明。不同软件工具名称略有差异，但处理逻辑基本一致。
步骤一：准备 DEM 数据
首先准备覆盖研究区的 DEM 栅格数据。常见来源包括 SRTM、ASTER GDEM、ALOS、Copernicus DEM、地方测绘 DEM 或无人机生成的 DSM/DEM。
建议检查以下内容：
- DEM 是否完整覆盖研究区。
- 是否存在 NoData 空洞。
- 坐标系是否适合距离和面积计算。
- 分辨率是否满足山脊线提取尺度。
- 高程单位是否为米。
如果 DEM 使用经纬度坐标系，建议先投影到适合本区域的投影坐标系，例如 UTM、高斯克吕格或地方投影。水文分析虽然可以在经纬度栅格上运行，但距离、面积和阈值解释会变得不直观。
步骤二：裁剪研究区 DEM
将 DEM 裁剪到研究区边界，可以减少计算量，也能避免研究区外地形影响流向分析。
在 QGIS 中可使用：
- “按掩膜图层裁剪栅格”
- GDAL 的 Clip raster by mask layer
- Processing 工具箱中的栅格裁剪工具
在 ArcGIS Pro 中可使用：
- Extract by Mask
- Clip Raster
- Spatial Analyst 工具箱中的栅格提取工具
步骤三：填洼处理
填洼是水文分析的关键步骤。DEM 中可能存在局部洼地，水流进入后无法继续向下游流动，会导致流向中断、河网断裂或汇流异常。
常用工具包括：
- QGIS：Fill sinks、Fill sinks Wang Liu、SAGA Fill sinks
- ArcGIS Pro：Fill 工具
- GRASS GIS：r.fill.dir 或 r.watershed
填洼后建议对比原始 DEM 和填洼 DEM 的差值。如果大面积高程被抬升，说明原始 DEM 或研究区边界可能存在问题，不能直接继续提取。
步骤四：计算流向
流向用于判断每个栅格单元的水流方向。常见算法包括 D8、D-Infinity 和 MFD。入门和常规项目中，D8 最常见。
D8 算法会让每个像元把水流分配给周围 8 个邻近像元中坡降最大的一个。它计算简单，适合河网和流域提取，但在平坦区和复杂坡面上可能会产生方向过于单一的问题。
步骤五：计算汇流累积
汇流累积表示每个像元上游有多少像元向它汇水。数值越大，越可能是沟谷、河道或主汇流路径。
正常 DEM 的汇流累积可以用于提取山谷线和河网；反 DEM 的汇流累积可以用于提取山脊线候选线。
这一步非常重要，因为后面的线提取通常依赖阈值判断。
步骤六：提取河网或山谷线
从正常 DEM 的汇流累积结果中设置阈值，例如：
汇流累积值 > 1000满足条件的像元可被视为河网候选区域。阈值越小，提取的线越密；阈值越大，结果越稀疏，只保留主要河道。
在 QGIS 栅格计算器中，可以写成类似表达式：
"flow_accumulation@1" > 1000输出二值栅格后，再使用栅格转矢量或骨架化工具，将河网转换为线要素。
步骤七：构建反 DEM
要回答“山脊线如何自动提取”，关键步骤就是构建反 DEM。可用栅格计算器计算：
反DEM = DEM最大值 - DEM例如 DEM 最大高程为 2380 米，则表达式可写为：
2380 - "dem@1"这样原来的山顶和山脊会在反 DEM 中变成相对低值区域，水文分析会把它们当作“汇流路径”来识别。
步骤八：对反 DEM 执行填洼、流向和汇流累积
反 DEM 也要执行完整水文分析流程，不能只做一次栅格计算就直接提线。
- 对反 DEM 进行填洼。
- 计算反 DEM 的流向。
- 计算反 DEM 的汇流累积。
- 根据汇流累积阈值提取山脊线候选栅格。
- 将候选栅格转换为矢量线。
这一步得到的是“山脊线候选结果”，还需要结合地形和制图需求进一步筛选。
步骤九：设置山脊线提取阈值
山脊线自动提取没有一个放之四海而皆准的阈值。阈值要根据 DEM 分辨率、研究区面积和地形起伏来调整。
可以按以下方式试算：
- 先用较小阈值提取，观察线是否过密。
- 逐步增大阈值，保留主要山脊。
- 叠加阴影图、等高线和坡度图检查位置是否合理。
- 对比正常 DEM 提取的河网，山脊线应大体位于河谷之间的高地分界处。
如果山脊线过于破碎，通常是阈值偏高、DEM 噪声较大或反 DEM 填洼处理不理想。如果线太密，通常是阈值偏低。
步骤十：矢量化、平滑和人工校正
水文分析得到的结果通常是栅格线，转换为矢量后会有明显锯齿。制图或分析前建议做适度处理：
- 删除长度很短的碎线。
- 合并相邻线段。
- 使用平滑工具改善线形。
- 根据等高线和阴影图人工检查明显错误。
- 保留原始结果备份，避免过度编辑。
需要注意，平滑会改变线的位置。若用于严肃水文边界或工程分析，应谨慎使用，并记录处理参数。
常见坑：山脊线提取结果不准通常因为什么
1. DEM 分辨率不适合目标尺度
如果用 30 米 DEM 提取小山包、沟谷边界或村级尺度山脊线，结果可能不够细。DEM 分辨率决定了能识别的最小地形单元。分辨率越粗，提取结果越概化。
2. 没有先做填洼
不填洼直接做流向和汇流累积，会导致局部水流被困住，影响河网和山脊线自动提取。尤其是拼接 DEM、影像反演 DEM 和无人机 DEM，更容易出现异常洼地。
3. 坐标系使用不当
经纬度坐标系下的栅格单位是度，不是米。虽然很多工具可以运行，但阈值、面积和距离不容易解释。做严谨分析时，建议先投影到米制坐标系。
4. 阈值只试一次
汇流累积阈值是影响结果的核心参数。只试一个阈值就判断结果好坏，很容易误判。建议保存多个阈值结果，叠加比较后再确定。
5. 把反 DEM 结果直接当最终山脊线
反 DEM 水文分析提取的是候选山脊线，不等于完全准确的地貌山脊线。特别是在平缓坡地、台地、人工地形和 DEM 噪声区，结果需要检查。
6. 忽略边界效应
研究区边界裁剪过小，会影响流向和汇流分析。山脊线或流域边界可能在边缘位置被截断。建议在分析前给研究区外扩一定缓冲区，处理完成后再裁回目标范围。
方法比较：山脊线自动提取用哪种方法更合适
| 方法 | 适用场景 | 优点 | 局限 |
|---|---|---|---|
| 反 DEM 水文分析 | 从 DEM 自动提取山脊线候选线 | 流程清晰，软件支持广，适合批处理 | 对阈值和 DEM 质量敏感，需要后处理 |
| 流域边界提取 | 识别主要分水岭和宏观山脊 | 水文学意义明确，适合流域分析 | 细小山脊表现不足，依赖出水口和流域划分 |
| 曲率与地形位置指数 | 地貌形态分析、辅助筛选山脊 | 能反映局部地形形态 | 参数较多，单独使用容易产生噪声 |
| 等高线人工判读 | 高质量制图、教学和小范围修正 | 可控性强，结果直观 | 效率低，不适合大范围自动提取 |
| 深度学习或图像识别 | 大范围复杂地貌识别研究 | 可融合多源数据 | 需要训练样本和模型调参，普通项目成本高 |
如果你的目标是常规 GIS 作业或项目制图，推荐优先使用“反 DEM 水文分析 + 阈值筛选 + 阴影图校验”的方法。如果你的目标是流域边界，则应优先使用正常 DEM 的流域划分结果，而不是单纯反 DEM 提线。
检查清单：做水文分析和山脊线提取前后要核对什么
数据检查
- DEM 是否有 NoData 空洞。
- DEM 是否存在明显条带、尖峰或异常低值。
- 研究区边界是否裁剪过紧。
- 坐标系是否为适合本区域的投影坐标系。
- 高程单位是否与分析参数一致。
流程检查
- 是否先对 DEM 做填洼。
- 是否分别计算正常 DEM 和反 DEM 的流向、汇流累积。
- 是否测试多个汇流累积阈值。
- 是否将结果叠加阴影图、等高线和河网检查。
- 是否删除明显碎线和边界异常线。
结果检查
- 山脊线是否位于相邻沟谷之间的高地。
- 山脊线是否与等高线弯曲方向一致。
- 山脊线是否过密或过稀。
- 主山脊是否连续。
- 是否存在大量平原区假山脊线。
实务建议：不要只看一张提取结果图。至少同时叠加 DEM 阴影、等高线、河网和遥感影像，才能判断山脊线自动提取是否合理。
FAQ：山脊线如何自动提取和水文分析常见问题
Q1：山脊线自动提取一定要用反 DEM 吗？
不一定。反 DEM 是常用且容易理解的方法，但不是唯一方法。你也可以通过流域边界、曲率分析、地形位置指数或多因子组合来提取山脊线。实际项目中，反 DEM 常用于生成候选线，再结合其他地形信息校正。
Q2：水文分析怎么做才算完整？
一个基础水文分析流程通常包括 DEM 准备、投影处理、填洼、流向计算、汇流累积、河网提取、流域划分和结果检查。若用于山脊线自动提取，还需要构建反 DEM，并对反 DEM 重复类似流程。
Q3：山脊线提取阈值应该设置多少？
没有固定答案。阈值与 DEM 分辨率、研究区面积、地形起伏和目标尺度有关。建议从小阈值开始试算，逐步增大，并保存多组结果对比。判断标准不是数值本身，而是提取线是否符合真实地形结构。
Q4：为什么我提取的山脊线很碎？
常见原因包括 DEM 噪声大、阈值设置过高、未正确填洼、研究区边界太小、地形本身较破碎。可以尝试优化 DEM、调整阈值、外扩研究区、删除短线，并结合等高线进行人工修正。
Q5：QGIS 能做山脊线自动提取吗？
可以。QGIS 可以通过 GDAL、SAGA 和 GRASS 工具完成 DEM 填洼、流向、汇流累积和栅格计算。你可以用栅格计算器构建反 DEM，再用水文分析工具提取山脊线候选结果。
Q6：ArcGIS Pro 中应该用哪些工具？
ArcGIS Pro 中常用 Spatial Analyst 工具，包括 Fill、Flow Direction、Flow Accumulation、Raster Calculator、Stream Order、Stream to Feature 和 Watershed。提取山脊线时，可先用 Raster Calculator 生成反 DEM，再执行相同水文分析流程。
Q7：反 DEM 提取出来的是山脊线还是分水岭？
更准确地说，它是山脊线候选线或反地形汇流线。它与分水岭概念接近，但并不总是严格等同。若需要水文学意义上的分水岭，应通过流域划分和流域边界来确认。
结论：先把水文分析流程做对，再谈山脊线自动提取
山脊线如何自动提取?水文分析怎么做? 关键不是寻找某个神奇工具，而是理解 DEM 水文分析的逻辑。正常 DEM 可以提取河网和山谷线，反 DEM 可以辅助提取山脊线候选结果，流域边界可以帮助识别主要分水岭。
推荐的实用流程是：准备并检查 DEM，投影到合适坐标系，裁剪并填洼，计算流向和汇流累积，提取河网；然后构建反 DEM，重复水文分析流程，提取山脊线候选线，最后结合阴影图、等高线和实际地形进行筛选与修正。
对于 GIS 学习和常规项目，这套方法已经足够解决大多数山脊线自动提取问题。真正影响结果质量的，往往不是软件名称，而是 DEM 质量、阈值设置、边界处理和结果校验。
