ndvs结果图如何分析?各项指标怎么看?
很多同学拿到遥感处理软件生成的指数图后，第一反应就是：ndvs结果图如何分析?各项指标怎么看? 其实这里通常指的是 NDVI 结果图，也就是归一化植被指数图。它不是一张普通“绿不绿”的图片，而是用近红外波段和红光波段计算出来的植被活力指标图。本文按 GIS 实际工作流程，讲清楚 NDVI 结果图怎么看、各项指标代表什么，以及如何判断结果是否可靠。
引言：NDVI结果图不是只看颜色深浅
NDVI 结果图常用于植被覆盖度分析、农作物长势监测、生态环境评价、土地利用变化分析等场景。很多初学者会直接把绿色区域理解为植被好、红色区域理解为植被差，但这只是最粗略的判断。
在 GIS 和遥感分析中，更重要的是看三个层面：
- 像元值范围：NDVI 数值是否在合理区间内。
- 空间分布：高值区、低值区是否符合地物实际情况。
- 统计指标：最大值、最小值、平均值、标准差、分级面积等是否能支持结论。
如果只看渲染颜色，不检查 NDVI 指标和数据质量，很容易把云、水体、阴影、裸地误判为植被异常。
背景：NDVI结果图一般从哪里来
NDVI 的英文全称是 Normalized Difference Vegetation Index，中文常译为归一化植被指数。它通常由多光谱遥感影像计算得到，例如 Landsat、Sentinel-2、高分系列无人机多光谱影像等。

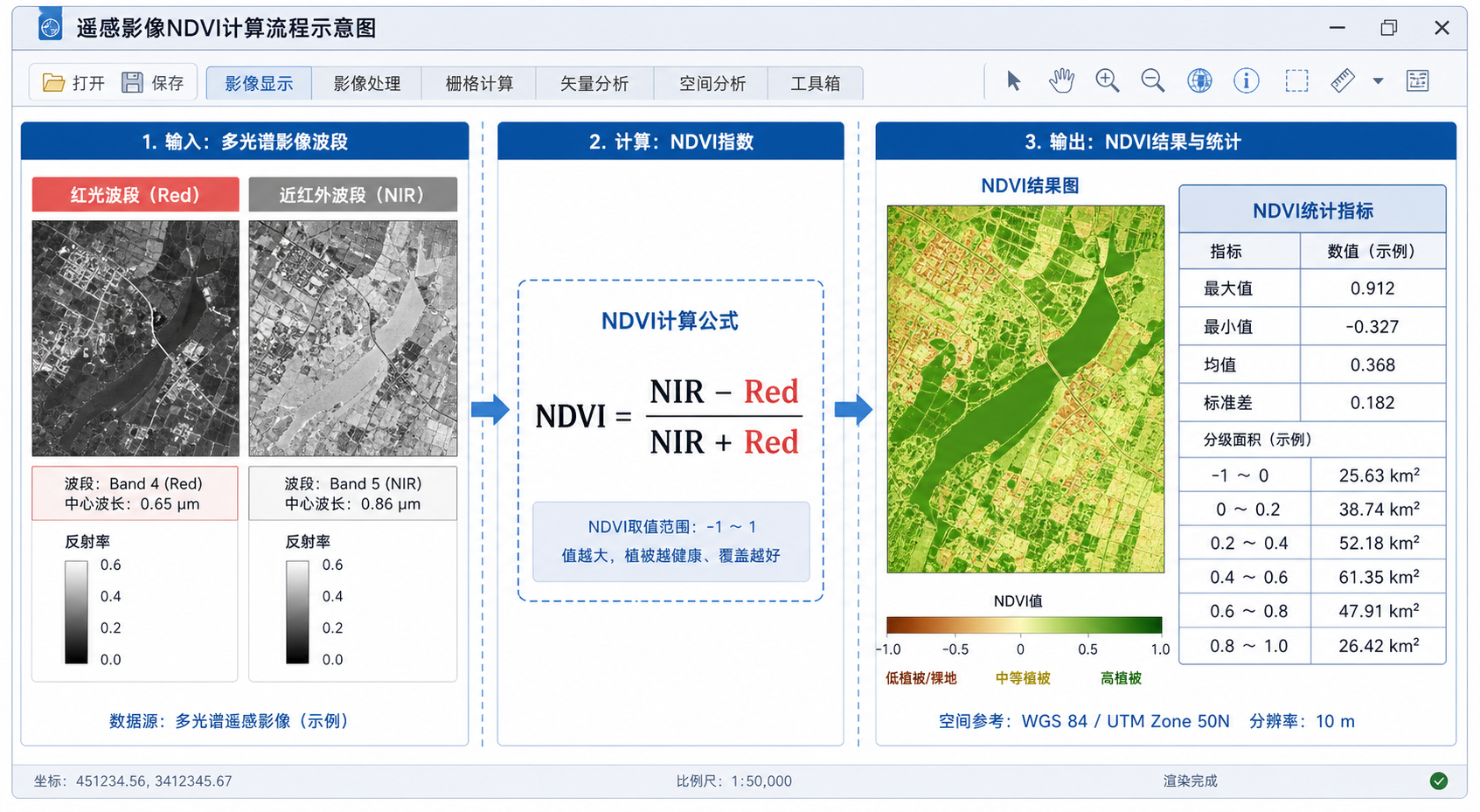

常见计算公式为：
NDVI = (NIR - Red) / (NIR + Red)其中 NIR 表示近红外波段，Red 表示红光波段。健康植被对近红外反射强，对红光吸收强，因此 NDVI 值通常较高；水体、建筑、裸地、阴影等地物的 NDVI 值通常较低。
在实际软件中，NDVI 结果图可能来自以下工具：
- ArcGIS Pro 的栅格函数或栅格计算器。
- QGIS 的栅格计算器。
- ENVI、ERDAS 等遥感软件。
- Google Earth Engine 云端计算。
- Python 中的 Rasterio、NumPy、rioxarray 等工具。
不管使用哪种工具，分析 NDVI 结果图时都要回到同一个问题：数值是否合理，空间分布是否可信，统计结论是否能解释实际地物。
原理：NDVI各项指标到底怎么看
1. NDVI值域范围
理论上，NDVI 的取值范围为 -1 到 1。实际项目中，大多数有效陆地区域会集中在 -0.2 到 0.9 之间。
| NDVI范围 | 常见含义 | 分析时注意点 |
|---|---|---|
| -1 到 0 | 水体、云影、建筑阴影、部分非植被地物 | 不要直接理解为“植被很差”，应结合影像和土地利用判断 |
| 0 到 0.2 | 裸地、建设用地、稀疏植被 | 干旱区或冬季农田可能也会落在此范围 |
| 0.2 到 0.4 | 低覆盖植被、草地、稀疏农田 | 适合进一步结合季节和作物类型分析 |
| 0.4 到 0.6 | 中等覆盖植被、长势一般的农作物 | 常用于划分中等植被覆盖区 |
| 0.6 到 0.8 | 较高覆盖植被、健康农田、林地 | 通常表示植被生长较好 |
| 0.8 以上 | 高覆盖度、健康且茂密的植被 | 需警惕大气校正、传感器饱和或异常值问题 |
如果你的 NDVI 结果图出现大量大于 1 或小于 -1 的值，通常说明波段选择、数据类型、无效值处理或公式设置存在问题。
2. 最大值和最小值
最大值和最小值用于快速检查 NDVI 结果是否异常。正常情况下，NDVI 最大值一般不会超过 1，最小值一般不会低于 -1。
如果最大值为几千或几万，常见原因是使用了未缩放的数字量化值，或者没有把整型数据转换为浮点数。比如某些卫星产品的反射率需要乘以比例因子后才能计算。
如果最小值出现 -9999、-32768 等极端值，通常是 NoData 值没有正确设置。此时统计结果中的平均值、标准差都会被严重污染。
3. 平均值
NDVI 平均值反映研究区整体植被水平。比如同一地区不同年份的平均 NDVI，可以用于判断整体植被覆盖是否提高或下降。
但平均值容易掩盖空间差异。一个区域内如果同时存在高覆盖林地和大面积水体，平均 NDVI 可能看起来“中等”，但实际地物差异很大。因此平均值必须结合分级面积和地图分布一起看。
4. 标准差
标准差表示 NDVI 值的离散程度。标准差越大，说明研究区内部差异越明显；标准差越小，说明 NDVI 分布越均匀。
例如，城市边缘区通常同时包含建设用地、农田、林地和水体，NDVI 标准差可能较大。大面积均质农田或连片林地的标准差则可能较小。
5. 分级面积
分级面积是 NDVI 结果图分析中最实用的指标之一。它可以回答“低覆盖、中覆盖、高覆盖植被分别有多少面积”这个问题。
常见分级方式如下：
| 等级 | NDVI范围 | 说明 |
|---|---|---|
| 非植被或极低植被 | NDVI < 0.2 | 水体、建设用地、裸地、阴影等 |
| 低植被覆盖 | 0.2 – 0.4 | 稀疏草地、低覆盖农田、退化植被 |
| 中植被覆盖 | 0.4 – 0.6 | 一般农田、灌丛、部分林地 |
| 高植被覆盖 | 0.6 – 0.8 | 长势较好作物、较密林地 |
| 极高植被覆盖 | NDVI > 0.8 | 非常茂密植被，需排查异常高值 |
需要注意，分级阈值不是固定标准。农田、森林、草地、干旱区、城市绿地的 NDVI 阈值都可能不同，应根据研究区地物类型和季节调整。
步骤：NDVI结果图如何分析
步骤1：确认NDVI计算是否正确
分析前先检查公式和波段。不同传感器的红光和近红外波段编号不一样，不能照搬。
| 数据源 | 红光波段 | 近红外波段 | 说明 |
|---|---|---|---|
| Landsat 8/9 OLI | Band 4 | Band 5 | 常用于中分辨率植被监测 |
| Sentinel-2 MSI | Band 4 | Band 8 | 10米分辨率，适合农田和城市绿地分析 |
| Landsat 5/7 TM/ETM+ | Band 3 | Band 4 | 历史时期植被变化分析常用 |
如果红光和近红外波段选反，NDVI 结果可能整体为负值，植被区域反而显示为低值。这是 NDVI 结果图分析中最常见的错误之一。
步骤2：检查投影、范围和分辨率
如果要进行面积统计，NDVI 栅格必须使用合适的投影坐标系。经纬度坐标系下的像元大小以角度表示，直接计算面积容易出错。
建议流程如下：
- 确认 NDVI 栅格与研究区边界坐标系一致。
- 如果要统计面积，优先投影到米制坐标系，例如 UTM 或适合当地的等面积投影。
- 检查像元大小是否符合数据源分辨率，例如 Sentinel-2 常见为 10 米。
- 裁剪到研究区范围，避免背景区域影响统计结果。
步骤3：查看直方图和统计值
在 QGIS、ArcGIS Pro 或其他遥感软件中，打开栅格图层属性，查看 NDVI 直方图、最小值、最大值、平均值和标准差。
重点关注以下问题：
- 是否存在大量小于 -1 或大于 1 的值。
- 是否存在 -9999、0、255 等疑似背景值。
- 直方图是否集中在合理区间。
- 高值峰是否对应真实植被区域。
- 低值峰是否对应水体、建筑、裸地或阴影。
步骤4：设置合适的颜色渲染
NDVI 结果图通常使用连续色带或分级色带显示。常见方式是低值用棕色、灰色或红色，高值用绿色。
推荐设置：
- NDVI < 0.2：灰色或浅棕色，表示非植被或低植被。
- 0.2 – 0.4：浅黄绿色，表示低植被覆盖。
- 0.4 – 0.6：绿色，表示中等植被覆盖。
- 0.6 – 0.8：深绿色，表示高植被覆盖。
- NDVI > 0.8：更深绿色，表示极高植被覆盖。
不要只依赖软件自动拉伸色带。自动拉伸会根据当前图层的最小值和最大值调整颜色，同一个 NDVI 值在不同图上可能显示为不同颜色，影响多期对比。
步骤5：叠加真彩色影像和地物边界验证
NDVI 结果图分析不能脱离原始影像。建议同时叠加真彩色影像、行政边界、土地利用数据、农田地块或采样点。
验证时可以重点检查：
- 高 NDVI 区是否对应林地、农田、草地等植被地物。
- 低 NDVI 区是否对应水体、建设用地、裸地或阴影。
- 云区是否被误判为异常低值或异常高值。
- 山地阴影是否导致植被区 NDVI 偏低。
- 边界裁剪是否准确，是否包含研究区外区域。
步骤6：按等级统计面积
如果你的目标是写报告或做生态评价，仅有一张 NDVI 结果图通常不够，还需要统计各等级面积和占比。
常用方法包括：
- 在 ArcGIS Pro 中使用重分类工具，将 NDVI 分为多个等级，再用栅格属性表或分区统计计算面积。
- 在 QGIS 中使用重分类、栅格图层唯一值统计或处理工具箱计算分级面积。
- 在 Python 中用 NumPy 按阈值统计像元数量，再乘以单个像元面积。
面积计算公式为：
等级面积 = 该等级像元数量 × 单个像元面积例如 Sentinel-2 10 米分辨率 NDVI 栅格，单个像元面积为 10 × 10 = 100 平方米。如果某等级有 50000 个像元，则面积为 5000000 平方米，也就是 5 平方千米。
步骤7：形成分析结论
一个合格的 NDVI 结果图分析结论，不应该只写“研究区植被较好”。更建议采用“数值 + 空间位置 + 原因解释”的写法。
例如：
研究区 NDVI 整体以 0.4 至 0.7 为主，高值区主要分布在北部林地和东南部农田，说明这些区域植被覆盖度较高。低值区集中在河流、建设用地和裸露地表附近，符合影像判读结果。局部山地阴影区域 NDVI 偏低，后续分析中应结合地形和云影掩膜进一步验证。
常见坑：NDVI结果图分析最容易出错的地方
1. 把颜色当成绝对结论
同一张 NDVI 结果图，如果色带拉伸方式不同，颜色表现会明显变化。分析时必须看像元值，而不是只看绿色深浅。
2. 没有处理云和云影
云、薄云、云影会严重影响 NDVI。云可能造成异常高值或异常低值，云影则容易让植被区看起来像低覆盖区。做时间序列分析时，必须进行云掩膜处理。
3. 直接用经纬度栅格算面积
经纬度坐标系下像元单位是度，不是米。直接乘像元大小计算面积会产生明显误差。面积统计前应投影到合适的米制坐标系。
4. 忽略NoData值
NoData 值如果没有正确设置，可能进入统计指标，导致最大值、最小值、平均值和标准差失真。尤其要检查 -9999、-32768、65535 等异常值。
5. 不考虑季节差异
NDVI 对季节非常敏感。春季、夏季、秋季和冬季的 NDVI 差异可能很大。比较不同年份时，应尽量选择相近日期、相近物候期和相同数据源。
6. 不同传感器结果直接对比
Landsat、Sentinel-2、无人机多光谱数据在波段响应、空间分辨率和预处理方法上不同。直接比较 NDVI 数值可能产生偏差。跨传感器对比时，建议先做一致化处理或至少在结论中说明数据差异。
方法比较：不同工具怎么看NDVI各项指标
| 工具 | 适合场景 | 优点 | 注意事项 |
|---|---|---|---|
| QGIS | 快速查看 NDVI 图、重分类、面积统计 | 免费开源，适合教学和常规分析 | 面积统计前要确认投影坐标系和像元大小 |
| ArcGIS Pro | 规范制图、分区统计、专题图输出 | 工具链完整，适合项目报告 | 注意栅格函数结果是否已保存为实际数据 |
| ENVI | 遥感专业处理、影像预处理、波段分析 | 遥感功能强，适合复杂影像处理 | 需要理解辐射定标、大气校正等预处理步骤 |
| Google Earth Engine | 大范围、多时相 NDVI 分析 | 适合批量处理和时间序列分析 | 必须正确使用云掩膜和数据集比例因子 |
| Python | 自动化统计、批处理、科研复现 | 灵活可重复，适合大量栅格处理 | 要正确处理 NoData、数据类型和坐标系 |
如果只是学习 NDVI 结果图如何分析，QGIS 或 ArcGIS Pro 已经足够。如果要做长期监测、批量计算和自动化报告，建议结合 Google Earth Engine 或 Python。
检查清单：分析NDVI结果图前后要确认什么
- 是否确认了数据源和成像日期。
- 是否选对了红光波段和近红外波段。
- 是否使用了正确的 NDVI 公式。
- 是否处理了比例因子、反射率缩放或数据类型问题。
- NDVI 值是否主要落在 -1 到 1 范围内。
- 是否排除了 NoData、云、云影和背景区域。
- 是否使用合适的投影坐标系进行面积统计。
- 是否查看了最大值、最小值、平均值、标准差和直方图。
- 是否按合理阈值进行了 NDVI 分级。
- 是否把 NDVI 结果图与真彩色影像或实地样点进行对照。
- 是否说明了季节、地物类型和数据源差异对结果的影响。
FAQ：NDVI结果图分析常见问题
1. NDVI结果图越绿就一定代表植被越好吗？
不一定。绿色通常表示较高 NDVI，但具体含义取决于色带设置和数值范围。分析时应查看像元值、直方图和统计指标，不能只看颜色。
2. NDVI最大值超过1是什么原因？
NDVI 理论范围是 -1 到 1。如果超过 1，常见原因包括波段公式写错、未处理比例因子、使用整数计算导致异常、NoData 值参与计算等。应先检查红光和近红外波段是否正确。
3. NDVI平均值可以直接代表植被覆盖度吗？
NDVI 平均值可以反映研究区整体植被水平，但不能完全等同于植被覆盖度。更稳妥的做法是同时分析分级面积、高值区分布、低值区分布和地物类型。
4. NDVI小于0一定是水体吗？
不一定。水体常表现为负值，但云影、建筑阴影、部分暗色地物也可能出现负值。应结合原始影像、土地利用数据和地形阴影进行判断。
5. NDVI分级阈值有没有统一标准？
没有绝对统一标准。常见阈值可以作为参考，但具体项目应根据研究区类型、季节、植被类型和数据源进行调整。农田、森林、草地和城市绿地不应完全套用同一套阈值。
6. 多期NDVI结果图怎么比较？
多期比较时，应尽量使用相同数据源、相近季节、相同预处理流程、相同投影、相同分辨率和相同分级阈值。否则变化结果可能混入传感器差异、季节差异或处理流程差异。
7. 为什么同一地区不同软件算出的NDVI略有不同？
可能原因包括波段数据是否经过大气校正、比例因子是否处理、NoData 值是否一致、重采样方法不同、裁剪范围不同等。对比结果时应统一数据预处理和计算参数。
结论：看懂NDVI结果图要同时看数值、空间和统计
NDVI 结果图分析的核心不是简单判断“绿色多不多”，而是综合理解 NDVI 值域、最大值、最小值、平均值、标准差、直方图和分级面积。只有把这些指标与原始影像、地物类型、季节背景和坐标投影结合起来，结论才可靠。
实际工作中，可以按“检查计算公式—查看数值范围—设置渲染分级—叠加影像验证—统计分级面积—撰写空间结论”的流程操作。这样既能回答 NDVI 各项指标怎么看，也能避免把云影、裸地、水体或投影错误误判为植被变化。
