edvi结果图如何分析?各项指标怎么看?

wowwwai GIS研习社 · 工具流程与项目排障

“edvi结果图如何分析?各项指标怎么看?”这个问题，核心不是只看一张彩色图“绿不绿”，而是要结合EDVI的计算公式、像元值范围、直方图、分级面积、空间分布和样区统计一起判断。对于GIS和遥感初学者来说，最容易出错的地方是把EDVI结果图当成普通渲染图看，而忽略了它背后的栅格数值含义。

引言：EDVI结果图到底在表达什么

EDVI通常用于增强植被信息表达，帮助识别植被覆盖状况、长势差异、裸地或低植被区域。不同软件、论文或项目中，EDVI的具体公式可能略有差异，因此分析EDVI结果图之前，第一步必须确认你使用的是哪一种EDVI计算方式。

在GIS分析中，EDVI结果图一般是一幅单波段栅格。每个像元都有一个EDVI值，颜色只是为了显示方便。真正用于分析的是像元值、统计指标、分级结果以及它们在空间上的分布。

实用判断原则：先确认公式和有效值范围，再看直方图和统计值，最后结合地物类型、影像日期和研究区背景解释空间差异。

背景：为什么同一张EDVI图，不同人解读差异很大

EDVI结果图的解读差异，通常来自三个原因。

• 公式不一致：有的EDVI使用近红外、红光、蓝光等波段组合，有的项目会对原始指数做拉伸或归一化处理。
• 影像预处理不同：是否做过大气校正、云掩膜、辐射定标、裁剪和重采样，会直接影响EDVI像元值。
• 只看颜色不看数值：软件中的绿色、黄色、红色只是渲染方案，不代表固定的植被等级。

例如，在QGIS或ArcGIS Pro中，同一个EDVI栅格，如果使用不同的色带、不同的最小最大值拉伸，视觉效果可能完全不同。但栅格像元值没有变化。因此，EDVI结果图分析应以数值统计为基础，而不是以屏幕颜色为唯一依据。

原理：EDVI各项指标怎么看

1. 像元值：判断每个位置的植被强弱

EDVI结果图中的每一个像元值，都代表该位置的植被指数响应。通常情况下，较高的EDVI值表示植被信息更强，较低的EDVI值可能对应裸地、建筑、水体、阴影、云或低覆盖植被区域。

但要注意，EDVI不像高程、面积那样有统一物理单位。不同公式下，EDVI值范围可能不同。分析前建议记录以下信息：

• EDVI计算公式；
• 输入影像传感器，例如Landsat、Sentinel-2、无人机多光谱影像；
• 输入波段是否已转换为地表反射率；
• 是否进行了归一化、拉伸或掩膜处理；
• NoData值是多少。

2. 最小值、最大值：识别异常和有效范围

最小值和最大值用于快速判断EDVI结果图是否存在异常。正常情况下，研究区内的EDVI值应该集中在一个相对合理的范围内。如果最大值或最小值特别离谱，需要优先检查数据类型、比例因子和NoData设置。

指标	怎么看	常见问题
最小值	查看是否出现大量极低值	水体、云影、NoData未掩膜、波段顺序错误
最大值	查看是否存在异常高值	反射率比例因子未处理、栅格计算公式错误
有效值范围	判断主要像元是否落在合理区间	把DN值直接代入公式、未做大气校正

3. 平均值：评价整体植被水平

EDVI平均值常用于概括整个研究区的植被状况。平均值越高，通常说明区域整体植被响应越强。但平均值容易被大面积水体、裸地、建筑区或云影拉低，所以不能单独使用。

更稳妥的做法是先掩膜掉非分析对象，例如水体、建设用地、云和阴影，再计算植被区域内的EDVI平均值。

4. 标准差：判断空间差异是否明显

标准差反映EDVI值在研究区内的离散程度。标准差越大，说明区域内部差异越明显；标准差越小，说明EDVI空间分布较均一。

• 农田区域标准差较大，可能表示不同作物、不同生长期或管理水平差异。
• 森林区域标准差较小，可能表示植被覆盖比较连续。
• 城市边缘区标准差较大，可能由绿地、建筑、道路和裸地混合造成。

5. 直方图：看EDVI主要集中在哪些区间

直方图是分析EDVI结果图非常重要的工具。它可以显示不同EDVI值区间的像元数量，帮助判断研究区是以高植被覆盖为主，还是低植被覆盖为主。

如果直方图呈现单峰，说明研究区地表类型较一致；如果出现多个峰，可能表示研究区内存在明显不同的地物类别，例如水体、裸地、农田和林地混合。

6. 分级面积：把EDVI转成可汇报的结果

在项目报告中，通常不能只给一张EDVI彩图，还需要说明不同等级的面积和占比。常见做法是将EDVI结果图分为低、中、高等几个等级，再统计各等级面积。

EDVI等级	解释方向	适用说明
低值区	植被响应弱	可能是裸地、水体、建筑、阴影或低覆盖植被
中值区	植被覆盖或长势一般	常见于稀疏植被、农田早期、草地或混合像元
高值区	植被响应强	常见于林地、长势较好的农田或高覆盖草地

分级阈值不要机械套用别人的论文。更推荐结合研究区影像、地面样点、土地利用数据和EDVI直方图来确定。

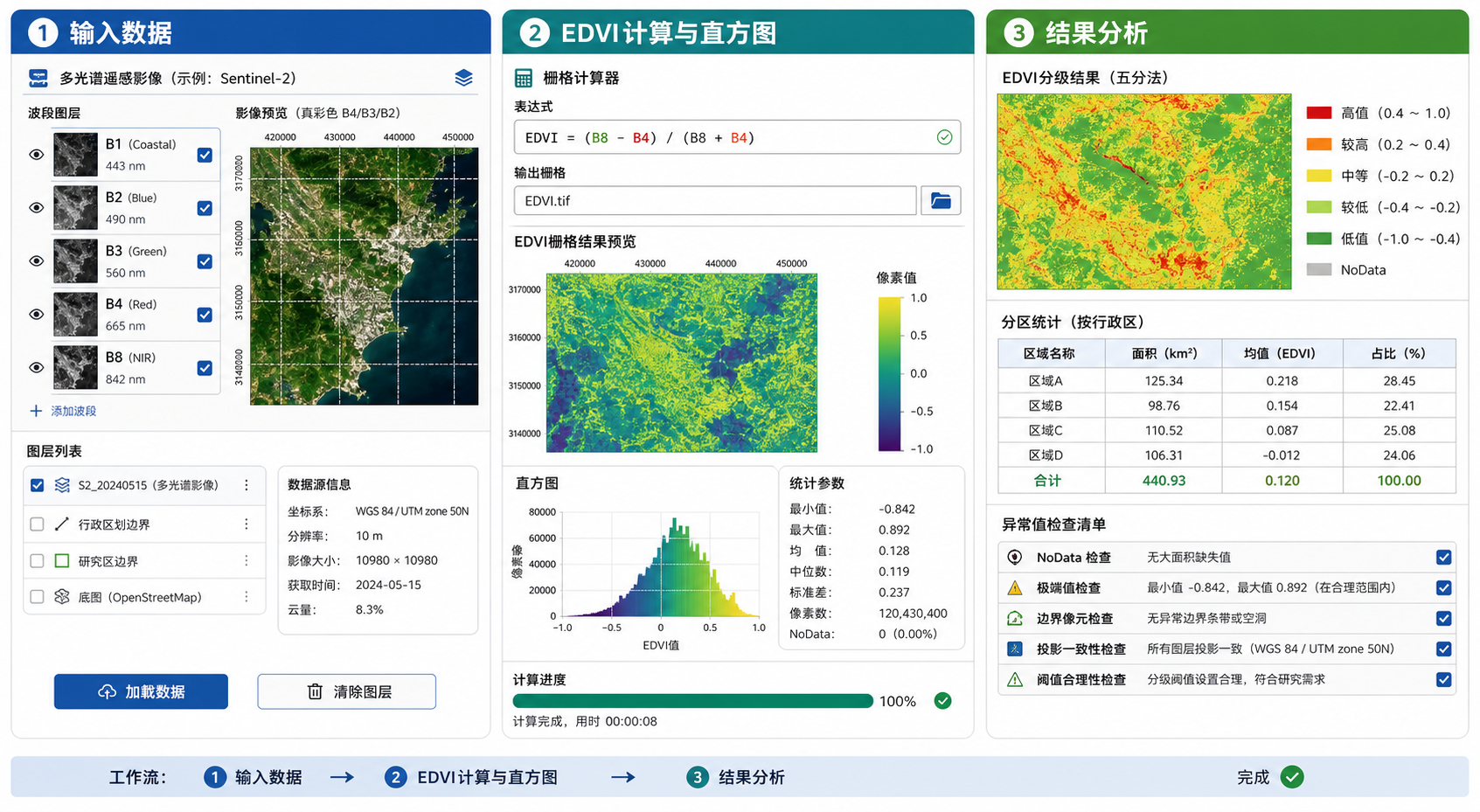

步骤：EDVI结果图分析的实操流程

步骤一：确认EDVI计算公式和输入波段

在分析EDVI结果图之前，先检查栅格计算器或脚本中的公式。特别要确认近红外、红光、蓝光等波段是否对应正确。

以Sentinel-2为例，常见波段对应关系需要根据数据级别和软件加载方式确认。不要只凭文件顺序判断波段，因为不同下载源的文件命名和波段排列可能不同。

• 确认影像传感器和产品级别；
• 确认各波段名称和中心波长；
• 确认是否使用地表反射率；
• 确认公式中的括号和运算顺序；
• 确认输出栅格的数据类型是否为浮点型。

步骤二：检查NoData、云、水体和阴影

NoData、云、水体和阴影会显著影响EDVI结果图。如果这些区域没有处理，统计结果会偏差很大。

在QGIS中，可以使用栅格图层属性查看NoData值，并通过掩膜图层或栅格计算器排除无效区域。在ArcGIS Pro中，可以使用Set Null、Extract by Mask、Raster Calculator等工具处理异常像元。

步骤三：查看EDVI栅格统计值

在QGIS中，可以右键EDVI图层，进入图层属性查看统计信息；也可以使用“栅格图层唯一值报告”“栅格统计”或Processing工具箱中的相关工具。

在ArcGIS Pro中，可以在栅格图层属性中查看统计信息，必要时先运行计算统计信息工具。重点记录以下指标：

• 最小值；
• 最大值；
• 平均值；
• 标准差；
• NoData像元数量；
• 有效像元数量。

步骤四：用直方图判断分级阈值

EDVI结果图分级时，不建议直接使用默认的等间距分级。可以先查看直方图，再选择自然断点、分位数或基于经验阈值的分级方式。

• 等间距分级：适合做快速浏览，但可能不能反映真实地物差异。
• 自然断点分级：适合数据分布有明显聚类时使用。
• 分位数分级：适合比较不同区域相对高低，但每一类面积接近，容易弱化真实阈值。
• 经验阈值分级：适合有地面样点或已有研究依据的项目。

步骤五：制作EDVI分级图

在QGIS中，可以在图层样式中选择“单波段伪彩色”，根据EDVI值设置低、中、高等级颜色。一般建议低值使用浅黄、灰色或棕色，高值使用绿色，避免颜色含义混乱。

在ArcGIS Pro中，可以使用栅格符号系统设置分类渲染，也可以先通过Reclassify工具生成分级栅格，再进行面积统计。

步骤六：统计不同等级面积和占比

如果EDVI结果图已经完成分级，可以进一步统计各等级面积。栅格面积计算的基本思路是：某等级像元数量乘以单个像元面积。

等级面积 = 像元数量 × 像元宽度 × 像元高度

如果数据使用的是经纬度坐标系，不建议直接用度作为面积单位。应先投影到适合研究区的投影坐标系，再进行面积统计。

步骤七：结合行政区或样区做分区统计

如果你需要比较不同乡镇、样方、地块或保护区内的EDVI差异，可以使用分区统计工具。

• QGIS：可使用“按区域统计栅格值”或“Zonal Statistics”工具；
• ArcGIS Pro：可使用“Zonal Statistics as Table”；
• Python：可使用rasterstats、rasterio、geopandas进行批量统计。

分区统计常用字段包括平均EDVI、最大EDVI、最小EDVI、标准差、有效像元数和高值区面积占比。

常见坑：EDVI结果图分析最容易出错的地方

坑一：把颜色当成真实等级

EDVI结果图的颜色由渲染方案决定，不等于真实等级。相同的EDVI值，在不同色带下可能显示为不同颜色。做分析时一定要看像元值和分级阈值。

坑二：没有处理反射率比例因子

很多遥感影像下载后不是直接的反射率小数，而是带有比例因子的整数值。如果直接把整数DN值代入EDVI公式，结果可能出现异常高值或异常低值。

坑三：波段顺序用错

EDVI依赖多光谱波段。如果把红光、近红外、蓝光等波段顺序弄错，结果图看起来也许有颜色变化，但数值含义已经错误。

坑四：没有掩膜水体和云影

水体、云、云影和建筑阴影会导致EDVI低值区域增加。如果研究目标是植被长势，建议先做云掩膜、水体掩膜或研究对象掩膜。

坑五：直接比较不同日期但不考虑季节

不同日期的EDVI结果图可以做变化分析，但必须考虑季节、物候、降水、影像质量和太阳高度角。否则，可能把正常季节变化误判为植被退化或恢复。

坑六：在经纬度坐标系下直接算面积

经纬度坐标系的单位是度，不是米。统计EDVI分级面积时，应将栅格或矢量边界投影到合适的平面坐标系，例如CGCS2000高斯克吕格投影、UTM投影或当地常用投影。

方法比较：EDVI结果图可以和哪些指标一起看

单独分析EDVI可以得到植被响应信息，但在实际项目中，常常需要与NDVI、EVI、土地利用、DEM或样点数据一起解释。

方法或指标	适合回答的问题	注意事项
EDVI	增强植被差异，观察植被响应强弱	必须确认具体公式和有效值范围
NDVI	快速判断植被覆盖状况	高覆盖区域可能出现饱和
EVI	改善高植被覆盖区和大气影响问题	需要蓝光波段，公式参数要统一
土地利用数据	解释EDVI低值区或高值区对应的地物类型	注意土地利用数据年份是否匹配
DEM	分析坡度、坡向、高程对植被差异的影响	山区需要考虑阴影和地形校正
地面样点	验证EDVI分级是否可靠	样点时间应与影像日期尽量接近

如果你的目标是做生态评价或植被变化分析，建议不要只用EDVI一项指标下结论。EDVI适合表达植被信息，但最终解释还应结合地类、时间序列和现场认知。

检查清单：分析EDVI结果图前后要核对什么

• 是否明确EDVI计算公式？
• 是否确认各输入波段没有选错？
• 输入影像是否完成辐射定标或反射率转换？
• 是否处理云、云影、水体和NoData？
• EDVI输出栅格是否为浮点型？
• 最小值和最大值是否存在明显异常？
• 是否查看直方图，而不是只看颜色？
• 分级阈值是否有依据？
• 面积统计是否使用投影坐标系？
• 是否用样点、土地利用或高分辨率影像进行验证？
• 如果做多期对比，影像季节和传感器是否可比？

FAQ：EDVI结果图如何分析的常见问题

1. EDVI值越高就一定说明植被越好吗？

不一定。一般来说，较高EDVI值表示植被响应更强，但是否代表“植被更好”，还要结合地物类型、季节、影像质量和研究目标判断。例如，农田收割前后、湿地水位变化、山区阴影都会影响EDVI值。

2. EDVI结果图的颜色越绿就表示值越高吗？

只有在你设置的色带中绿色对应高值时才成立。颜色是渲染结果，不是原始数据本身。分析时应查询像元值、查看图例范围和统计信息。

3. EDVI分级阈值应该怎么定？

优先根据直方图、研究区地物类型、样点数据和项目经验确定。没有统一阈值时，可以先用自然断点或分位数做探索性分析，再结合高分辨率影像或实地样点修正。

4. EDVI平均值能不能直接用于不同区域比较？

可以，但前提是数据来源、计算公式、影像日期、预处理流程和掩膜规则一致。如果一个区域包含大量水体或建设用地，另一个区域主要是林地，直接比较平均EDVI可能会产生误导。

5. 为什么我的EDVI结果图出现很多负值？

负值可能来自水体、阴影、云、裸地，也可能是波段顺序错误或反射率处理错误。应先叠加原始影像检查这些负值位置对应什么地物，再检查公式和输入波段。

6. EDVI结果图可以用来做植被变化分析吗？

可以，但建议使用同一传感器、同一公式、相近季节和一致预处理流程的多期影像。变化分析时不要只看两期差值，还要检查云、阴影、耕作制度和季节物候影响。

7. QGIS和ArcGIS Pro算出来的EDVI不一样怎么办？

先检查公式、波段顺序、数据类型、NoData、比例因子和输出精度是否一致。很多差异不是软件造成的，而是输入数据处理方式不同造成的。

结论：EDVI结果图要按“数值—分级—空间—验证”来分析

分析EDVI结果图时，不要只看颜色深浅。正确流程应是先确认EDVI公式和影像预处理，再查看最小值、最大值、平均值、标准差和直方图，随后进行合理分级、面积统计和分区统计，最后结合土地利用、样点或高分辨率影像验证解释。

对于“edvi结果图如何分析?各项指标怎么看?”这个问题，最实用的答案是：颜色用于展示，像元值用于分析，直方图用于定阈值，分级面积用于汇报，空间分布和外部数据用于解释。只要按这个流程处理，EDVI结果图就能从一张“好看的图”变成真正可用于GIS分析和项目汇报的结果。
