山脊和山谷地形有什么区别?在等高线图中如何区分?

wowwwai GIS研习社 · 工具流程与项目排障

山脊和山谷地形有什么区别?在等高线图中如何区分?这是读地形图、做DEM地形分析、判读汇流路径时最容易混淆的问题。简单说，山脊是向低处延伸的高地脊线，山谷是向高处深入的低地槽线；在等高线图上，二者都常表现为一组弯曲的“V”形或“U”形等高线，关键要看弯曲方向与高程变化关系。

引言：为什么山脊和山谷容易看反

很多GIS初学者在看等高线图时，会把山脊和山谷的“V形”等高线看反。原因是二者在平面图上形态相似，都可能出现等高线向某个方向弯曲、收敛或凸出的情况。

但在实际GIS工作中，山脊和山谷不能混淆。山谷通常控制地表径流、汇水线和沟道位置；山脊常对应分水岭、视域边界和地形骨架。如果在等高线判读、DEM水文分析或制图解译中看反，后续的汇流方向、流域边界、道路选线和野外定位都会出错。

背景：山脊和山谷地形有什么区别

山脊是由较高地势向两侧降低的狭长高地，可以理解为山体上相对突出的“背”。站在山脊线上，通常两侧地形向下倾斜，雨水会从山脊两侧分流。

山谷是由两侧较高地势夹成的低洼狭长区域，可以理解为地形中的“槽”。站在山谷线上，通常两侧地形向中间降低，雨水会沿谷底汇集并向低处流动。

原理：在等高线图中如何区分山脊和山谷

等高线是连接相同高程点的线。读山脊和山谷时，不要只看线条形状，而要同时看三个信息：高程数字、等高线弯曲方向、水流方向。

1. 看高程数字：先判断哪里高、哪里低

等高线判读的第一步是读高程。山脊和山谷的区别，本质是地形高低关系不同。只有知道等高线数值从哪里增加、从哪里降低，才能判断弯曲线条代表凸起还是凹陷。

• 等高线数值向中心或线状部位增大，常提示山脊或山顶方向。
• 等高线数值向中心或线状部位减小，常提示山谷或洼地方向。
• 如果图上没有标注足够高程，需要结合计曲线、坡向、河流符号或DEM阴影辅助判断。

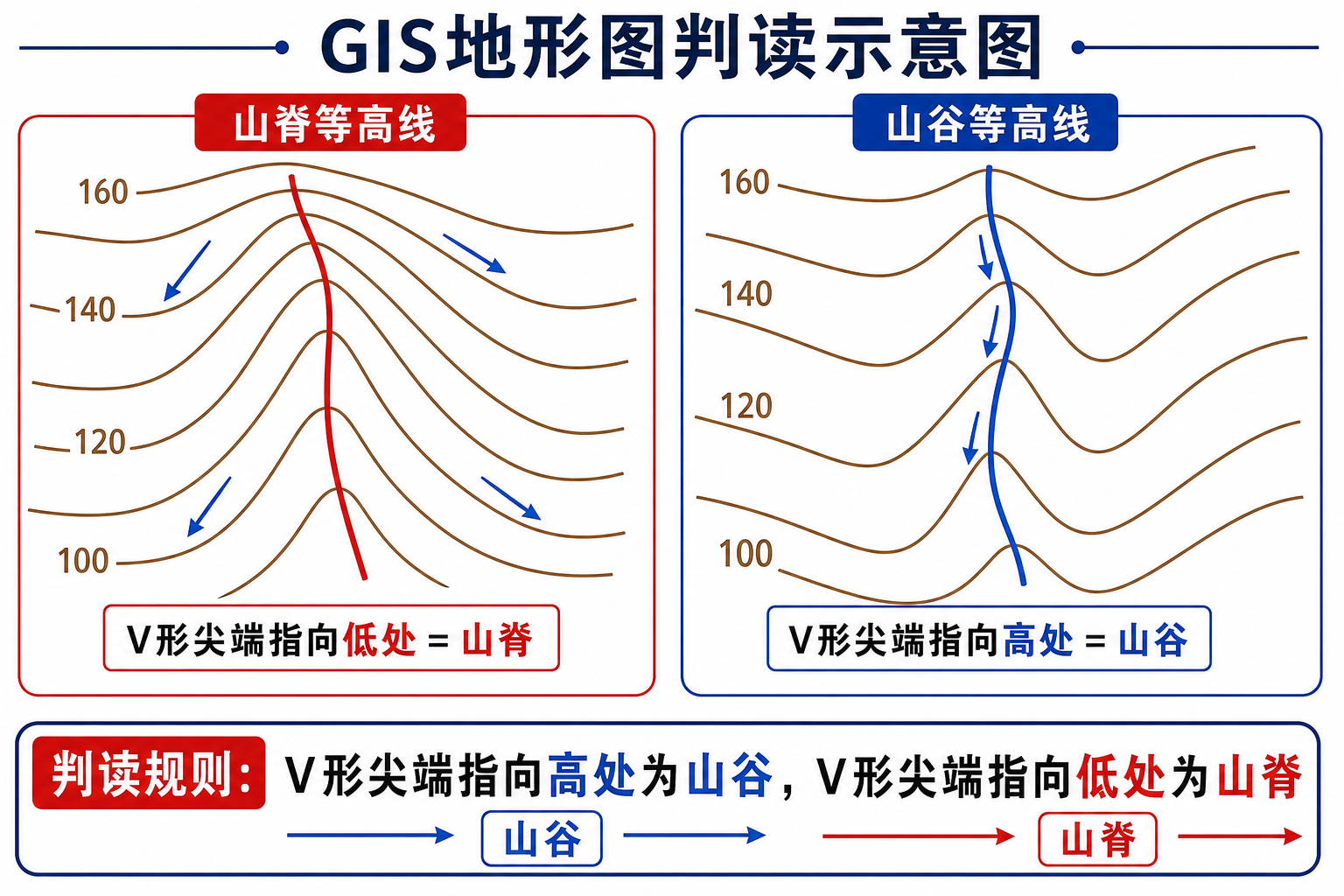

2. 看V形尖端：山谷尖端指向高处，山脊尖端指向低处

这是最常用的口诀：等高线穿过山谷时，V形尖端指向高处；等高线跨过山脊时，V形尖端指向低处。

为什么会这样？山谷是低地向山体内部延伸的槽，等高线遇到谷地时，会沿谷地向上游方向弯进去，所以V形尖端指向高程较高的上游。山脊则是高地向外伸展的凸起，等高线绕过山脊时，弯曲尖端往往朝向地势较低的外侧。

3. 看水流方向：水流汇集的是山谷，水流分散的是山脊

在自然地形中，水流通常垂直于等高线并从高处流向低处。山谷是汇水区，水流从两侧坡面向谷底汇集；山脊是分水区，水流从脊线向两侧分散。

如果你使用QGIS、ArcGIS Pro或其他GIS软件，可以通过DEM生成坡向、汇流累积量和水系线来验证等高线判读结果。汇流累积量较高的线状区域一般更接近山谷，而分隔不同汇水方向的高线区域更接近山脊。

步骤：等高线图中区分山脊和山谷的实用流程

步骤1：确认等高距和高程递变方向

先找出图上的等高距，例如10米、20米或50米。然后查看标注高程的计曲线，判断整体地势是向哪个方向升高、向哪个方向降低。

• 不要先凭直觉看形状。
• 先读高程数字，再判断地形类型。
• 遇到没有数字的等高线，要沿相邻已标注等高线推算。

步骤2：寻找连续弯曲的等高线

山脊和山谷通常不是单条等高线能确定的，而是一组等高线共同表现出来的地形。观察多条等高线是否连续向同一方向弯曲，并形成明显的V形、U形或舌状凸出。

如果只有一条线略微弯曲，可能只是局部坡面变化，不一定是明显山脊或山谷。

步骤3：判断V形尖端指向高处还是低处

找到等高线弯曲的尖端后，对照高程数字判断尖端方向的地势。如果尖端指向高程更高的一侧，优先判断为山谷；如果尖端指向高程更低的一侧，优先判断为山脊。

实用口诀：V尖指高是山谷，V尖指低是山脊；水进谷，水离脊。

步骤4：结合水系、坡向或阴影图验证

如果等高线复杂，可以加入辅助图层验证。GIS中常用的辅助信息包括河流线、DEM阴影、坡向图和汇流累积量栅格。

• 山谷常与河流、沟道、汇流累积高值区重合。
• 山脊常位于两个汇水区之间，是水流分开的边界。
• 阴影图上，山谷常表现为凹入的暗线或槽线，山脊常表现为凸出的亮暗分界线。

步骤5：在GIS软件中做一次交叉检查

如果你有DEM数据，可以在QGIS或ArcGIS Pro中做简单验证。以QGIS为例，可以加载DEM后生成等高线、阴影图、坡向图和汇流累积图。把这些图层叠加到一起，通常能快速确认山脊和山谷。

1. 加载DEM栅格数据。
2. 使用等高线工具生成等高线。
3. 生成山体阴影图，辅助观察凸凹地形。
4. 生成坡向或水流方向图，查看水流是否汇集。
5. 如果线状区域两侧水流向外分散，判断为山脊；如果水流向中间汇集，判断为山谷。

常见坑：山脊和山谷判读容易出错的情况

1. 只看V形，不看高程数字

这是最常见错误。山脊和山谷在等高线图上都可能出现V形。如果不读高程数字，就无法判断V形尖端到底指向高处还是低处。

2. 把河流方向和等高线方向混为一谈

河流一般沿山谷向低处流动，但等高线本身不是水流线。水流方向通常与等高线近似垂直，而不是沿等高线流动。判断山谷时，应看水流是否从两侧汇入谷底。

3. 忽略局部人工地形

道路边坡、梯田、采石场、堤坝等人工地形会改变等高线形态。此时等高线可能出现规则折线或异常闭合，不能完全按自然山脊山谷规则判断。

4. 等高距太大导致细小山谷看不出来

等高距越大，地形细节越少。小沟谷、小山脊可能在等高线图上被概化。对于精细地形分析，应使用分辨率更高的DEM或更小等高距的地形图。

5. DEM生成的等高线存在噪声

用DEM自动生成等高线时，如果DEM有噪声、空洞或插值误差，等高线会出现锯齿、闭合小圈和不自然弯曲。此时应先检查DEM质量，必要时进行填洼、平滑或使用更可靠的数据源。

方法比较：人工判读、等高线判读与DEM分析

如果只是学习“山脊和山谷地形有什么区别”，人工读等高线就足够；如果要在GIS项目中提取山谷线、分水岭或流域边界，建议结合DEM水文分析进行验证。

检查清单：快速判断山脊还是山谷

• 是否读了高程数字？先确认高处和低处，不要只看形状。
• V形尖端指向哪里？指向高处多为山谷，指向低处多为山脊。
• 水流是汇集还是分散？汇集为山谷，分散为山脊。
• 是否有河流或沟道符号？河流通常沿山谷发育。
• 是否有闭合等高线？闭合高值多为山顶，闭合低值且带洼地符号可能为洼地。
• 是否受人工地形影响？道路、矿坑、堤坝会改变等高线形态。
• DEM分辨率是否足够？分辨率太低会漏掉小山谷和小山脊。
• 是否用阴影图或坡向图验证？复杂区域建议多图层交叉判断。

FAQ：山脊和山谷等高线判读常见问题

等高线V形尖端指向高处一定是山谷吗？

在自然地形和正常等高线表达中，V形尖端指向高处通常是山谷，这是非常重要的判读规则。但如果地形受人工开挖、堤坝、道路边坡影响，或等高线数据质量较差，就需要结合高程、阴影和水系再判断。

山脊线和分水岭是一回事吗？

二者相关但不完全等同。山脊线通常是地形上较高的脊状线，分水岭是把不同流域分开的边界。很多分水岭位于山脊上，但在复杂地形或低缓地区，分水岭不一定表现为明显山脊。

山谷一定有河流吗？

不一定。山谷是低洼汇水地形，可能有常年河流、季节性溪流，也可能只是干沟。是否有河流取决于降水、地质、汇水面积和地表下渗条件。

在QGIS中如何辅助识别山谷？

可以使用DEM生成阴影图、坡向图和汇流累积图。山谷通常对应汇流累积较高的线状区域，并且两侧坡面水流向中间汇集。为了避免误判，建议同时查看原始DEM和等高线。

在ArcGIS Pro中如何辅助识别山脊？

可以使用DEM进行水文分析，先进行填洼，再计算流向和流量累积。山脊通常位于不同汇流方向之间的高地边界，也可以通过流域分割结果反推分水岭位置。

等高线很密的地方是山脊还是山谷？

等高线密集只说明坡度较陡，不能单独判断山脊或山谷。要判断地形类型，仍然要看高程递变方向、等高线弯曲形态和水流汇散关系。

闭合等高线代表山谷吗？

闭合等高线通常表示山顶、丘陵、洼地或盆地，不直接等同于山谷。判断闭合等高线时，应看内部高程是升高还是降低。如果向内升高，多为山顶；如果向内降低且有洼地符号，可能是洼地。

结论：用“三看法”稳定区分山脊和山谷

山脊和山谷地形的核心区别在于高低关系和水流关系：山脊是高地，水向两侧分散；山谷是低地，水向中间汇集。在等高线图中区分山脊和山谷，不要只记形状，而要按“三看法”操作：看高程数字、看V形尖端、看水流方向。

最实用的记忆方式是：V尖指高是山谷，V尖指低是山脊；水流汇集成谷，水流分散成脊。在GIS实际工作中，如果遇到复杂地形，应结合DEM阴影、坡向、汇流累积和水系图层进行交叉验证，这样才能把等高线判读从“凭感觉”变成可检查、可复现的分析流程。
