等高线的具体定义是什么?在GIS软件中如何生成?
“等高线的具体定义是什么?在GIS软件中如何生成?”这个问题看似基础,但在实际制图、地形分析、工程选线和水文分析中非常关键。等高线不是简单的“山地线条”,而是从高程数据中抽取出的等值线;如果数据源、坐标系、等高距或平滑参数设置不当,生成结果很容易出现断线、锯齿、线条过密或高程标注错误。

引言:等高线到底解决什么GIS问题
在GIS中,等高线主要用于表达地形起伏。相比单纯的高程点或DEM栅格,等高线更适合在地图上直观展示山脊、山谷、坡面变化和地形趋势。
常见应用包括:
- 地形图制作,例如1:10000、1:50000地形图中的主曲线和计曲线。
- 工程规划,例如道路选线、管线布设、场地平整前的地形判断。
- 水文分析,例如判断集水方向、沟谷位置和分水岭形态。
- 自然资源调查,例如坡地、林地、矿区和生态保护区的地形表达。
- 三维地形可视化前的辅助检查。
本文重点回答两个问题:等高线的具体定义是什么,以及在QGIS、ArcGIS Pro等GIS软件中如何从DEM数据生成可用的等高线。
背景:等高线的具体定义是什么
等高线是指在地图上连接海拔高度相同各点所形成的曲线。换句话说,同一条等高线上的所有位置具有相同的高程值。
例如,一条标注为“500 m”的等高线,表示这条线上的所有点理论上都位于海拔500米的位置。相邻两条等高线之间的高程差称为等高距,例如10米、20米、50米。
等高线有几个基本特征:
- 同线等高:同一条等高线上的高程值相同。
- 一般不相交:正常地形下,不同高程的等高线不会相交;悬崖、陡坎等特殊地形在制图表达上可能非常接近。
- 闭合或延伸到图幅边界:等高线通常会闭合,或在地图边界处被截断。
- 线距反映坡度:等高线越密,坡度越陡;等高线越稀,坡度越缓。
- 高程值反映地形趋势:向中心高程升高通常表示山丘,向中心高程降低通常表示洼地或盆地。

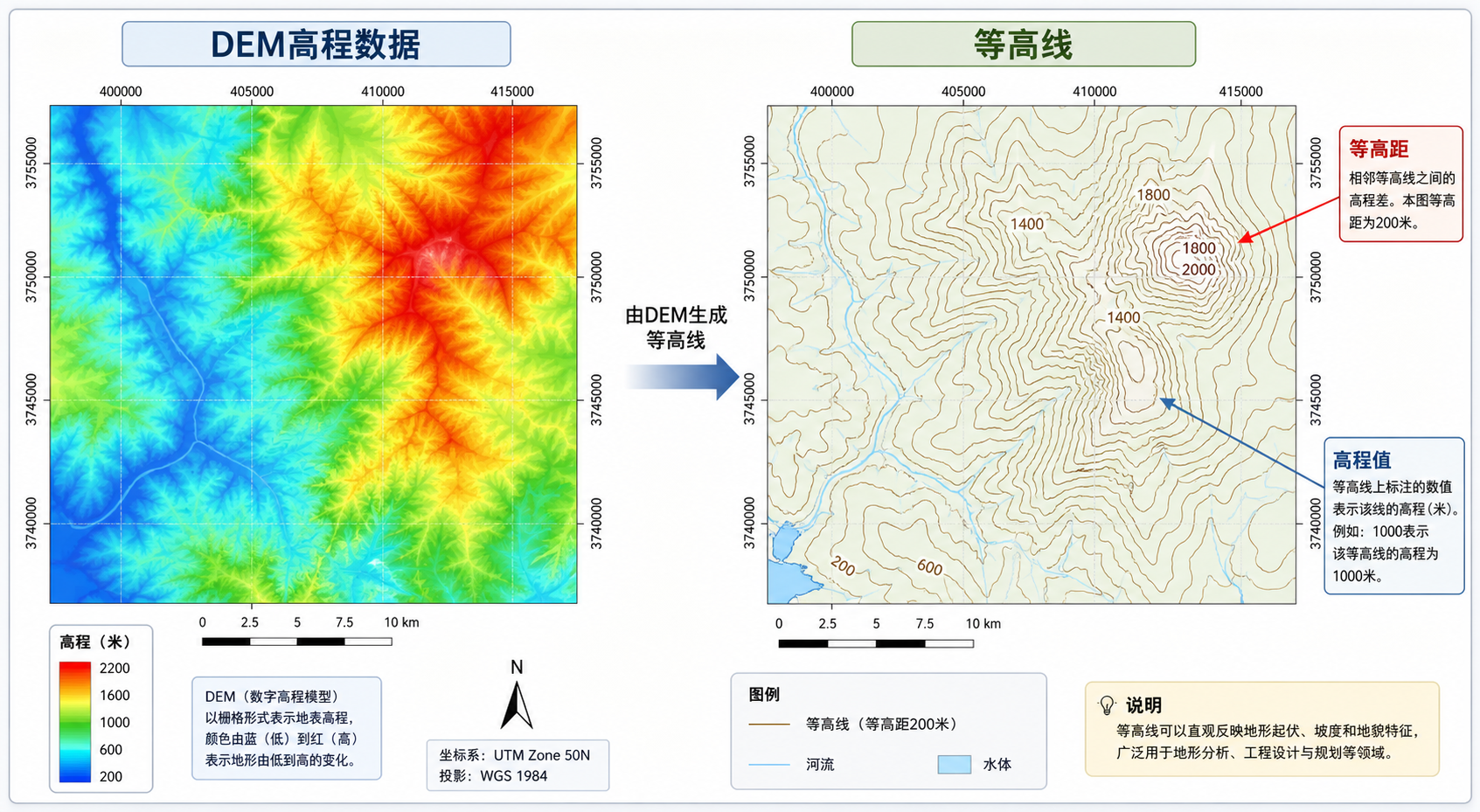

在GIS软件中,等高线通常不是手工绘制,而是从DEM、DSM、TIN或规则高程点插值结果中自动提取。
原理:GIS软件如何从DEM生成等高线
在GIS中生成等高线的核心原理是等值线提取。软件会扫描DEM栅格中每个像元的高程值,找出指定高程值穿过像元边界的位置,然后把这些位置连接成线。
DEM是数字高程模型,通常以栅格形式存储地表高程。每个像元都有一个高程值,例如100.3米、101.7米、102.4米。假设等高距设置为10米,软件就会尝试提取100米、110米、120米等高程对应的曲线。
基本过程可以理解为:
- 读取DEM栅格的高程值。
- 根据用户设置的等高距确定需要提取的高程级别。
- 在相邻像元之间判断指定高程值的位置。
- 将这些位置连接成连续折线。
- 把高程值写入等高线属性字段。
因此,等高线质量高度依赖DEM质量。DEM分辨率越高、噪声越少、坐标和高程单位越正确,生成的等高线通常越可靠。
步骤:在QGIS中生成等高线
如果你使用QGIS,可以通过GDAL工具直接从DEM生成等高线。以下步骤适用于常见GeoTIFF格式DEM。
1. 加载DEM数据
- 打开QGIS。
- 选择“图层”中的“添加栅格图层”。
- 加载DEM文件,例如GeoTIFF格式的高程栅格。
- 检查DEM是否正确显示,是否存在明显空洞或异常值。
加载后,建议先查看图层属性中的坐标参考系统和像元大小。如果DEM坐标系是经纬度,后续计算距离、面积和等高距表达时要特别谨慎。
2. 打开等高线工具
- 在QGIS顶部菜单中选择“处理工具箱”。
- 搜索“Contour”或“等高线”。
- 选择GDAL工具中的“Contour”。
不同QGIS界面语言下工具名称可能略有差异,但核心工具通常来自GDAL栅格提取工具集。
3. 设置关键参数
| 参数 | 建议设置 | 说明 |
|---|---|---|
| 输入图层 | 选择DEM栅格 | 必须是包含高程值的栅格数据 |
| 等高距 | 根据比例尺设置,如5、10、20、50 | 控制等高线密度 |
| 属性名称 | 可设置为ELEV或height | 用于存储每条等高线的高程值 |
| 输出文件 | 建议保存为GeoPackage或Shapefile | GeoPackage对中文路径和字段支持更稳定 |
如果只是教学或快速预览,可以先用较大的等高距,例如20米或50米。确认结果合理后,再根据制图比例尺调整。
4. 运行并检查结果
点击运行后,QGIS会生成线要素图层。打开属性表,应能看到每条等高线对应的高程字段。如果属性字段为空,通常说明参数设置不正确或输入栅格不是有效高程数据。
生成后建议检查:
- 等高线是否覆盖DEM范围。
- 高程值是否符合当地地形常识。
- 线条是否大量破碎。
- 是否出现异常闭合圈或噪声线。
- 等高线密度是否适合当前地图比例尺。
5. 符号化与标注
等高线生成后,还需要进行制图处理。常见做法是把普通等高线和计曲线区分显示。
- 打开等高线图层样式。
- 按高程字段设置分类或规则样式。
- 例如每50米作为计曲线,线宽稍粗、颜色稍深。
- 普通等高线使用较细线宽。
- 启用标注,标注字段选择高程字段。
如果所有等高线都标注,会导致地图拥挤。更推荐只标注计曲线,或者在制图软件中手动控制标注位置。
步骤:在ArcGIS Pro中生成等高线
在ArcGIS Pro中,常用工具是“Contour”等值线工具。它通常位于Spatial Analyst或3D Analyst相关工具箱中,具体可用性取决于软件许可和安装组件。
1. 添加DEM栅格
- 打开ArcGIS Pro工程。
- 在地图中添加DEM栅格。
- 检查DEM的坐标系、高程范围和NoData区域。
可以通过栅格图层属性或统计信息查看最小值、最大值。如果高程范围明显不合理,例如全部为0或出现极大负值,应先处理数据质量问题。
2. 使用Contour工具
- 打开Geoprocessing面板。
- 搜索“Contour”。
- 选择用于栅格表面分析的Contour工具。
- 输入DEM栅格。
- 设置输出线要素类。
- 填写Contour interval,即等高距。
- 根据需要设置Base contour,即基准等高线。
Base contour用于控制等高线从哪个高程值开始。例如等高距为10米、基准为0,则会生成0、10、20、30米等高线;如果基准为5,则会生成5、15、25米等高线。
3. 检查属性字段
ArcGIS Pro生成的等高线通常会带有存储高程值的字段。你需要确认字段值是否正确,并根据该字段进行符号化、筛选和标注。
常见后续处理包括:
- 按高程字段设置线型和颜色。
- 提取每隔一定高程的计曲线。
- 对线条进行平滑处理。
- 裁剪到研究区边界。
- 导出为Shapefile、File Geodatabase或GeoPackage。
常见坑:生成等高线时最容易出错的地方
1. 把经纬度单位误当成米
很多DEM使用地理坐标系,单位是度,而不是米。虽然等高距本身使用高程单位,但如果后续涉及平滑、线长度、坡度分析或制图比例尺,坐标单位会影响判断。
建议在正式分析前,把DEM投影到适合研究区的投影坐标系,例如UTM、高斯克吕格或地方工程坐标系。
2. DEM高程单位不统一
有些数据高程单位是米,有些可能是英尺,也有数据经过缩放存储。例如像元值1000可能代表100.0米。生成等高线前必须确认高程单位,否则等高距会完全错误。
3. 等高距设置过小
如果30米分辨率DEM设置1米等高距,结果通常会非常密集,并且线条锯齿明显。等高距应与DEM分辨率、地形起伏和制图比例尺匹配。
一般来说,粗分辨率DEM不适合生成过细的等高线。否则看似精细,实际只是噪声被放大。
4. DEM存在空洞和异常值
NoData、海面异常值、云影插值错误或拼接边界问题,都会导致等高线断裂或出现奇怪闭合线。生成前应先做数据检查。
- 查看DEM最小值和最大值。
- 用渐变色渲染检查突变区域。
- 必要时先填补空洞或裁剪异常区域。
- 对拼接DEM检查边界是否有台阶。
5. 过度平滑导致地形失真
平滑等高线可以让地图更美观,但过度平滑会改变山脊、谷地和陡坡位置。工程分析和严肃地形表达中,不应只追求线条好看。
方法比较:QGIS、ArcGIS Pro和命令行生成等高线
| 方法 | 适合场景 | 优点 | 注意事项 |
|---|---|---|---|
| QGIS等高线工具 | 教学、个人项目、开源GIS流程 | 免费,基于GDAL,操作直观 | 需注意中文路径、输出格式和坐标系检查 |
| ArcGIS Pro Contour工具 | 工程项目、机构生产环境 | 与地理数据库、制图和空间分析流程结合紧密 | 部分工具可能需要扩展许可 |
| GDAL命令行 | 批处理、自动化生产 | 可脚本化,适合大量DEM处理 | 需要熟悉命令参数和数据路径 |
| Python脚本 | 自动化、二次开发、数据流水线 | 便于和GeoPandas、Rasterio等工具结合 | 需要处理环境依赖和数据精度问题 |
如果是初学者,建议先用QGIS理解参数含义;如果是生产项目,可在ArcGIS Pro或GDAL中建立稳定流程;如果需要批量处理多个DEM分幅,则更适合使用GDAL命令行或Python脚本。
步骤补充:使用GDAL命令行生成等高线
GDAL提供了常用的等高线生成命令,适合批量处理和自动化任务。典型命令如下:
gdal_contour -a ELEV -i 10 input_dem.tif output_contour.gpkg
参数含义如下:
- -a ELEV:把高程值写入名为ELEV的属性字段。
- -i 10:等高距为10,通常表示10米,前提是DEM高程单位为米。
- input_dem.tif:输入DEM栅格。
- output_contour.gpkg:输出等高线矢量文件。
如果希望设置基准等高线,可以使用类似参数控制起始高程。实际使用时,应根据GDAL版本查看本机帮助文档:
gdal_contour --help
命令行方式的优点是可重复、可记录、可批量执行。缺点是对初学者不如图形界面直观。
检查清单:生成等高线前后应该确认什么
生成前检查
- DEM是否覆盖完整研究区。
- DEM是否存在NoData空洞。
- DEM高程单位是否为米。
- DEM坐标系是否适合当前分析区域。
- 像元分辨率是否支持目标等高距。
- 是否需要先裁剪到研究区范围。
- 是否需要先进行洼地填平或异常值处理。
参数设置检查
- 等高距是否符合地形起伏和地图比例尺。
- 是否需要设置基准等高线。
- 输出字段是否保存高程值。
- 输出格式是否支持字段名和中文路径。
- 是否选择了正确的DEM波段。
生成后检查
- 等高线高程值是否在DEM最小值和最大值范围内。
- 线条是否异常破碎。
- 是否出现大量孤立小圈。
- 山脊、谷地位置是否符合影像或地形常识。
- 标注是否过密。
- 普通等高线和计曲线是否区分清楚。
- 最终结果是否需要裁剪、平滑或拓扑检查。
FAQ:关于等高线定义和GIS生成的常见问题
等高线的具体定义是什么?
等高线是在地图上连接高程相同点形成的曲线。同一条等高线上的所有点具有相同海拔。相邻等高线之间的高程差称为等高距。
在GIS软件中如何生成等高线?
通常先准备DEM高程数据,然后在QGIS、ArcGIS Pro或GDAL中使用Contour等值线工具,设置输入DEM、等高距、输出文件和高程字段,运行后即可生成等高线矢量图层。
为什么我生成的等高线很锯齿?
常见原因是DEM分辨率较粗、等高距设置过小,或原始DEM噪声较多。可以适当增大等高距,使用更高质量DEM,或在不影响分析精度的前提下进行适度平滑。
等高距应该设置多少?
等高距没有固定值,应根据DEM分辨率、地形起伏和制图比例尺确定。地形起伏小的区域可使用较小等高距,山地区域或小比例尺地图可使用较大等高距。
等高线可以直接用于工程设计吗?
不建议只依赖普通公开DEM生成的等高线直接用于精细工程设计。工程项目通常需要测绘级高程数据、明确精度指标和现场复核。GIS生成的等高线更适合规划分析、教学制图和初步判断。
为什么生成的等高线没有高程字段?
可能是工具参数中没有指定高程属性字段,或输出格式不支持字段写入。建议在QGIS中设置属性名称为ELEV,在GDAL中使用类似“-a ELEV”的参数。
DEM和等高线是什么关系?
DEM是连续的栅格高程数据,等高线是从DEM中提取出来的矢量线要素。DEM更适合栅格分析,等高线更适合传统地图表达和地形判读。
结论:先理解定义,再控制数据和参数
等高线的核心定义很简单:连接相同高程点的曲线。但在GIS软件中生成可用的等高线,关键不只是点击工具按钮,而是要控制DEM质量、坐标系、高程单位、等高距、属性字段和后期制图。
对于初学者,推荐先用QGIS从一份可靠DEM生成等高线,重点观察等高距变化对结果的影响。对于工程或生产项目,应进一步检查数据精度、投影坐标系、异常值和制图规范,避免把自动生成结果直接当作最终成果。
只要掌握“DEM高程数据加等高距提取等值线”这个核心逻辑,就能更准确地理解等高线的具体定义,也能在QGIS、ArcGIS Pro、GDAL等GIS工具中稳定生成符合需求的等高线成果。
