地图等高距具体是指什么?不同比例尺下怎么计算?
地图等高距具体是指什么?不同比例尺下怎么计算? 这是很多 GIS 初学者在看地形图、制作等高线或检查 DEM 派生结果时都会遇到的问题。简单说，等高距是相邻两条等高线之间的高程差，它不是地图上两条线的平面距离，而是海拔高度差。比例尺越大，通常可以表达得越细；比例尺越小，通常需要更大的等高距来避免图面过密。
引言：先把“等高距”和“等高线间距”分清楚
在 GIS 制图和地形分析中，很多人会把“等高距”和“等高线间距”混在一起。二者含义完全不同：
- 等高距：相邻两条等高线的高程差，例如 10 米、20 米、50 米。
- 等高线间距：地图上或实地上相邻等高线之间的水平距离，受坡度影响很大。

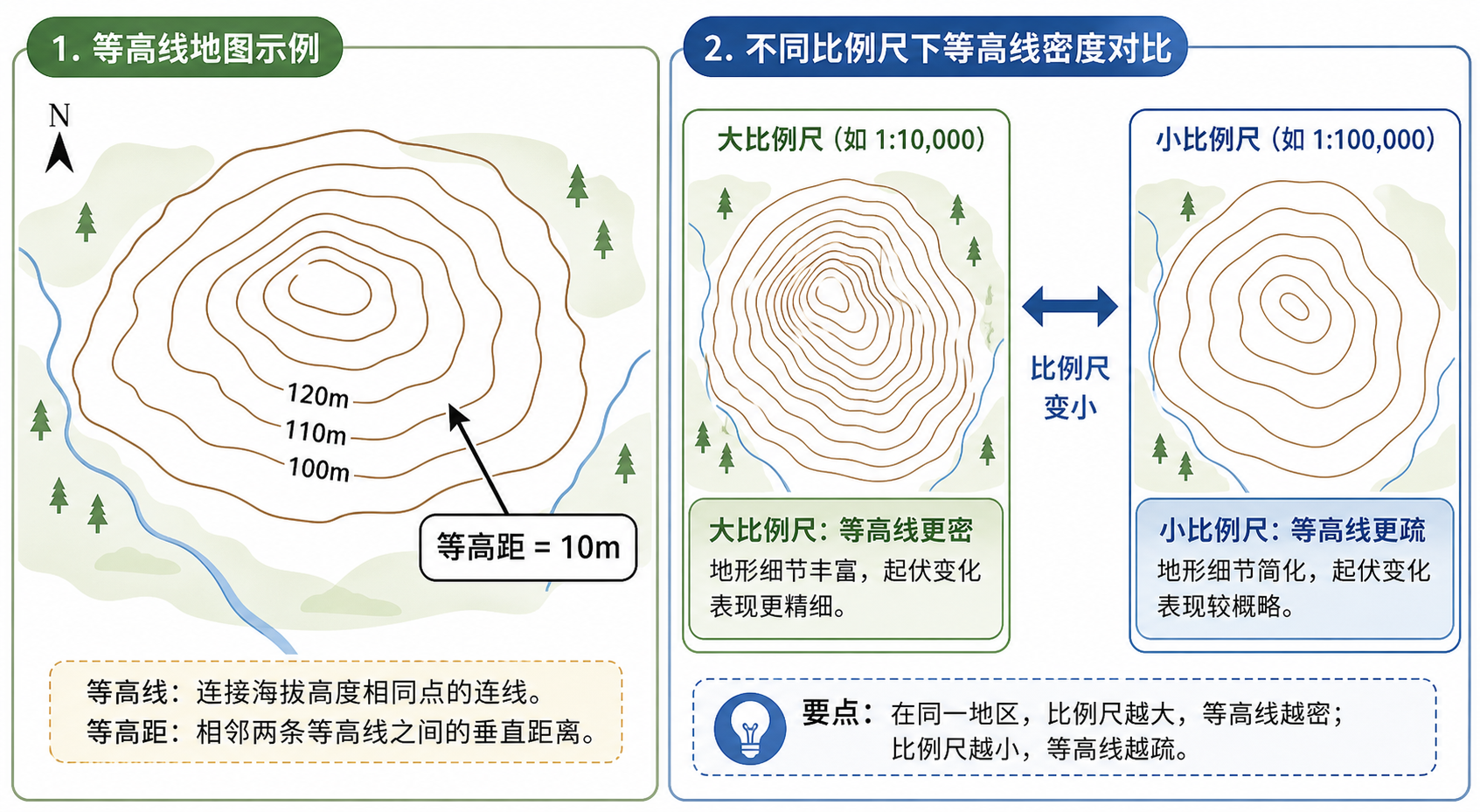

例如一张地形图上标注了 100 米、110 米、120 米三条等高线，那么相邻等高线之间的等高距就是 10 米。山坡越陡，等高线在图上越密；山坡越缓，等高线在图上越疏。但只要相邻高程差仍然是 10 米，等高距就没有变。
背景：为什么地图比例尺会影响等高距选择
地图比例尺决定了图上能容纳多少地形细节。比例尺越大，例如 1:5000、1:10000，地图表达范围较小，地形细节可以画得更细，等高距通常可以小一些。比例尺越小，例如 1:50000、1:100000，地图覆盖范围更大，如果仍使用很小的等高距，等高线会过密，读图和制图都会变困难。
在实际工作中，等高距的选择通常受以下因素共同影响：
- 地图比例尺：比例尺越大，可采用越小的等高距。
- 地形起伏：平原区适合较小等高距，山地区常用较大等高距。
- 数据精度：DEM 或测量高程精度不足时，不宜设置过小等高距。
- 制图用途：工程设计、规划分析、教学展示、区域概览的要求不同。
- 图面可读性：等高线不能密到无法辨认，也不能疏到丢失关键地形。
判断等高距是否合适，不只看“算出来是多少”，还要看数据精度、地形复杂度和最终地图是否容易阅读。
原理：地图等高距具体是指什么
等高距的核心定义是：相邻两条基本等高线之间的垂直高程差。如果基本等高线依次为 200 米、220 米、240 米，则等高距为 20 米。
在地形图中，常见等高线类型包括：
- 基本等高线：按固定等高距绘制的普通等高线。
- 计曲线：每隔若干条基本等高线加粗绘制，并标注高程，便于读数。
- 间曲线：在地形变化较缓、基本等高线不足以表达细节时增加的辅助等高线，通常为半等高距。
- 助曲线：用于补充局部微地形，常以虚线表示。
在 GIS 软件中生成等高线时，等高距通常对应工具参数里的 Interval、Contour interval 或“等高线间隔”。这个参数的单位与栅格高程单位一致。如果 DEM 的高程单位是米，等高距 10 就表示 10 米；如果高程单位是英尺，等高距 10 就表示 10 英尺。
步骤：不同比例尺下怎么计算地图等高距
严格来说，地图等高距不是只靠一个公式机械计算出来的，而是根据比例尺、地形类别和数据精度综合确定。下面给出一个 GIS 制图中更实用的判断流程。
步骤一：先确认地图比例尺
先明确最终地图比例尺，例如：
- 大比例尺：1:500、1:1000、1:2000、1:5000
- 中比例尺：1:10000、1:25000、1:50000
- 小比例尺：1:100000、1:250000 或更小
这里的“大”和“小”是按比例尺数值含义判断的。1:5000 比 1:50000 是大比例尺，因为图上 1 厘米代表的实地距离更短，能表达更多细节。
步骤二：判断地形类型
同一比例尺下，平原、丘陵、山地的等高距可以不同。一般原则是：
- 平坦地区：高程变化小，需要较小等高距才能表达微地形。
- 丘陵地区：起伏中等，采用中等 等高距。
- 山地地区：高差大，若等高距太小，等高线会非常密集。
步骤三：参考常用比例尺等高距范围
下面表格适合作为一般 GIS 制图参考。不同地区规范可能不同，正式测绘成果应以项目规范或国家、行业标准为准。
| 地图比例尺 | 平坦地区常用等高距 | 丘陵地区常用等高距 | 山地地区常用等高距 |
|---|---|---|---|
| 1:500 | 0.25 m – 0.5 m | 0.5 m – 1 m | 1 m – 2 m |
| 1:1000 | 0.5 m | 1 m | 1 m – 2 m |
| 1:2000 | 0.5 m – 1 m | 1 m – 2 m | 2 m – 5 m |
| 1:5000 | 1 m – 2 m | 2 m – 5 m | 5 m – 10 m |
| 1:10000 | 2.5 m – 5 m | 5 m – 10 m | 10 m – 20 m |
| 1:25000 | 5 m – 10 m | 10 m – 20 m | 20 m – 50 m |
| 1:50000 | 10 m – 20 m | 20 m – 50 m | 50 m – 100 m |
| 1:100000 | 20 m – 50 m | 50 m – 100 m | 100 m – 200 m |
例如要制作 1:10000 的丘陵区地形图，可以先尝试 5 米或 10 米等高距；如果等高线太密，改为 10 米；如果地形细节表达不足，再尝试 5 米。
步骤四：用数据精度校验等高距是否合理
如果你使用 DEM 生成等高线，等高距不能小于数据本身能可靠表达的高程变化。比如一个 30 米分辨率 DEM，用 0.5 米等高距生成工程级等高线，通常没有实际意义，因为原始数据的空间分辨率和高程精度都不足。
一个简单判断方法是：
- DEM 分辨率较粗时，不要追求过小等高距。
- 高程误差接近或大于等高距时，生成结果容易出现虚假细节。
- 若用于工程设计，应使用测量级数据或项目认可的数据源。
步骤五：在 QGIS 或 ArcGIS Pro 中试算并检查图面
在 QGIS 中，可以通过“栅格”相关工具生成等高线；在 ArcGIS Pro 中，可以使用 Contour 工具。核心参数都是输入 DEM 和等高距。
以 QGIS 为例，一般流程如下：
- 加载 DEM 栅格数据。
- 确认 DEM 坐标系和高程单位。
- 打开等高线生成工具。
- 设置等高距，例如 5、10 或 20。
- 输出等高线矢量图层。
- 检查等高线是否过密、断裂、锯齿明显或高程属性异常。
如果只是为了地图展示，可以优先考虑图面清晰；如果用于坡度分析、汇水分析或工程判断，则要优先考虑数据可靠性和规范要求。
常见坑：地图等高距计算和使用时最容易出错的地方
把等高距误认为图上距离
等高距是高程差，不是图上距离。两条等高线在图上相隔 2 毫米或 2 厘米，都不直接代表等高距大小。图上距离反映的是坡度和比例尺共同作用下的水平间隔。
忽略 DEM 的垂直单位
有些 DEM 的水平坐标单位是度，高程单位是米；也有数据高程单位可能是英尺。生成等高线前要确认垂直单位，否则 10 的等高距可能不是你以为的 10 米。
比例尺变小但等高距不变
把 1:10000 地图直接缩编成 1:50000，如果仍保留原来的小等高距，图面往往会变得非常拥挤。缩编地图时通常需要重新选择等高距，并对等高线进行综合取舍。
在平原地区等高距设置过大
平原区高差小，如果等高距设置过大，整张图可能只有很少几条等高线，无法表达微地形、洼地、堤坝或缓坡变化。
用低精度数据生成高精度等高线
等高线看起来很“细”，不代表结果更准确。若 DEM 精度不足，小等高距只会放大噪声，造成大量不可靠的曲线。
方法比较：按比例尺选等高距和按数据精度选等高距
| 方法 | 适用场景 | 优点 | 限制 |
|---|---|---|---|
| 按比例尺选择等高距 | 常规地形图、教学图、规划展示图 | 符合制图表达习惯，便于控制图面密度 | 如果忽略数据精度，可能得到不可靠结果 |
| 按地形类型调整等高距 | 平原、丘陵、山地差异明显的区域 | 能更好兼顾地形表达和可读性 | 不同地貌分区衔接处需要统一表达规则 |
| 按 DEM 精度控制等高距 | DEM 派生等高线、遥感地形分析 | 能避免制造超过数据能力的虚假细节 | 可能与传统图式或项目比例尺要求不完全一致 |
| 按项目规范确定等高距 | 测绘成果、工程设计、正式验收项目 | 符合交付和审查要求 | 灵活性较低，需要严格按规范执行 |
实际项目中，建议采用“比例尺初选、地形调整、数据精度校验、图面检查”的组合方法，而不是只依赖单一经验值。
检查清单：确定地图等高距前要核对什么
- 是否明确最终地图比例尺？
- 地图用途是展示、分析、规划还是工程设计？
- 研究区属于平原、丘陵、山地还是混合地貌？
- DEM 或高程点数据的来源和精度是否可靠？
- 高程单位是米、英尺还是其他单位？
- 坐标系是否适合当前区域制图？
- 生成的等高线是否过密或过疏？
- 计曲线和高程注记是否便于读图？
- 缩放到最终出图比例尺后，线条是否仍然清晰？
- 正式项目是否有指定测绘规范或技术要求？
FAQ：地图等高距常见问题
等高距越小，地图就越准确吗？
不一定。等高距越小，地图能表达的地形变化越细，但前提是原始高程数据足够准确。如果数据精度不足，过小的等高距只会产生很多看似精细但并不可靠的等高线。
1:10000 地形图等高距一般是多少？
1:10000 地形图常见等高距可参考 2.5 米、5 米、10 米或 20 米，具体取决于地形类型和项目要求。平坦地区通常较小，山地地区通常较大。
1:50000 地图可以用 5 米等高距吗？
技术上可以生成，但通常不推荐用于常规制图。1:50000 地图覆盖范围大，如果使用 5 米等高距，等高线可能过密，影响图面阅读。除非是局部放大或特殊分析图，否则应选择更合适的等高距。
等高距和坡度有什么关系？
等高距是垂直高差，坡度与等高距和水平距离有关。在等高距相同的情况下，等高线越密，说明水平距离越短，坡度越陡；等高线越疏，说明坡度越缓。
用 QGIS 生成等高线时，等高距填多少合适？
可以先根据比例尺和地形类型选择一个初始值。例如 1:10000 丘陵区可先试 5 米或 10 米。生成后再检查图面密度、线条连续性和高程属性。如果线太密，就增大等高距；如果地形表达不足，就减小等高距，但不能超过 DEM 精度能力。
等高线标注的数字是不是等高距？
不是。等高线标注的数字是该条等高线的高程值，例如 300 米。等高距是相邻基本等高线之间的高程差，例如 300 米和 320 米之间的等高距是 20 米。
结论：等高距要按比例尺、地形和数据精度一起判断
地图等高距具体是指相邻等高线之间的高程差，不是图上距离。计算或确定不同比例尺下的等高距时，不能只套一个固定公式，而应先看比例尺，再看地形起伏，最后用数据精度和图面可读性校验。
对 GIS 读者来说，最实用的做法是：先用常用比例尺等高距范围确定初值，再在 QGIS、ArcGIS Pro 或其他 GIS 软件中生成等高线试图，检查是否过密、过疏或超出数据精度。这样得到的等高距，才既能解释地形，又适合实际制图和分析。
