引言：WebGIS室内地图怎么做?导航功能如何实现?

很多做校园、商场、医院、园区项目的同学都会遇到同一个问题：WebGIS室内地图怎么做?导航功能如何实现? 室外 WebGIS 通常依赖天地图、高德、OSM 或自建矢量瓦片，但室内地图更关注楼层、房间、通道、电梯、楼梯、出入口和 POI 点位，数据组织和导航算法都不一样。

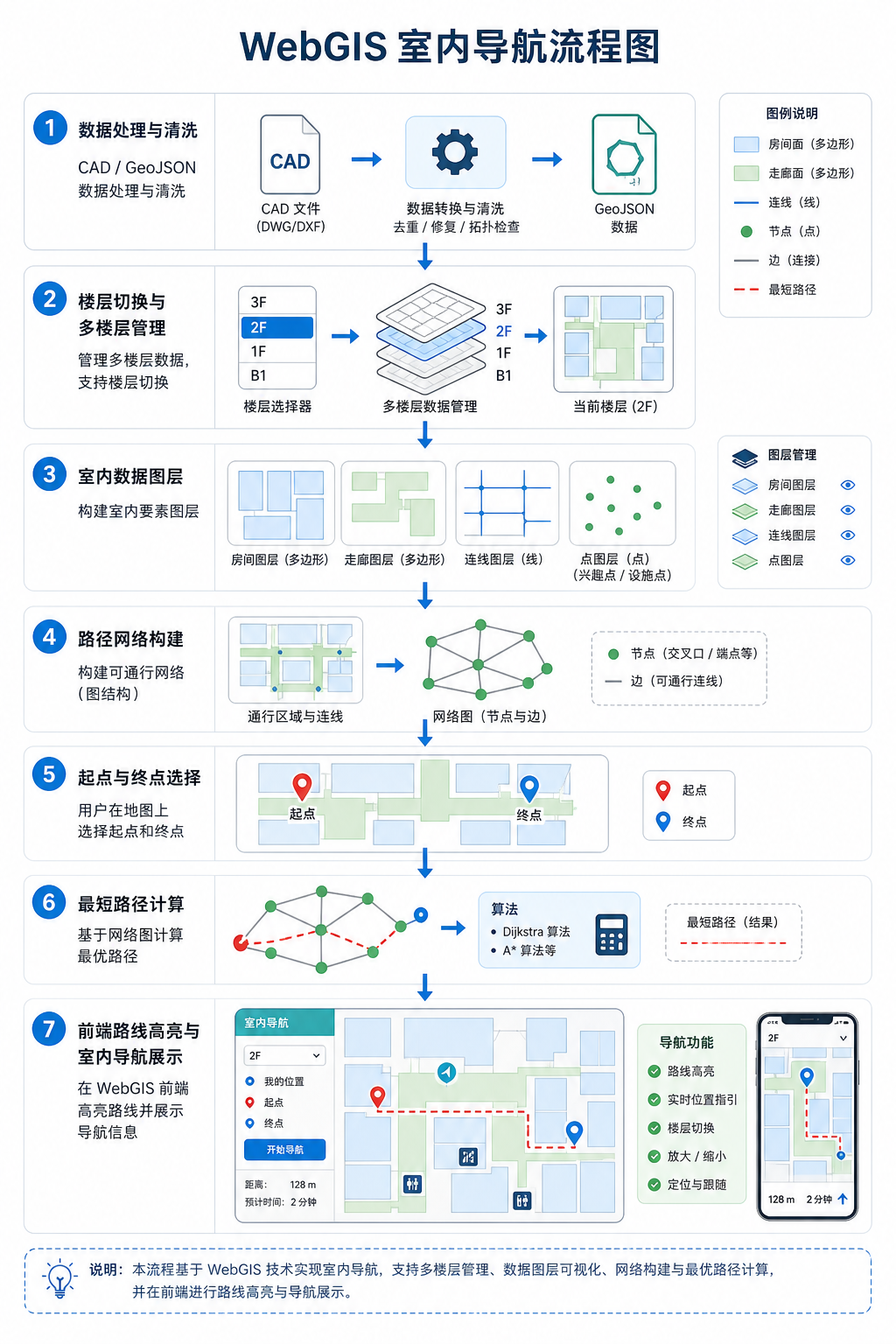

本文按一个可落地的 WebGIS 室内地图项目来讲：先说明室内地图数据怎么建，再讲前端如何展示多楼层地图，最后讲室内导航功能如何用网络图和最短路径实现。适合 GIS 学生、WebGIS 开发者、GIS 工程实施人员参考。

背景：室内地图和普通 WebGIS 地图有什么不同

普通 WebGIS 地图通常解决“在城市或区域范围内显示地理要素”的问题，核心对象是道路、建筑、河流、行政区、影像底图等。室内地图则解决“在一栋建筑内部定位和引导”的问题，核心对象变成了楼层、房间、走廊、门、电梯、楼梯、扶梯、卫生间、服务台和商铺。

做 WebGIS 室内地图时，常见需求包括：

• 展示某栋楼不同楼层的平面图。
• 点击楼层按钮切换 F1、F2、B1 等楼层。
• 搜索房间、商铺、科室或设备点位。
• 点击起点和终点后生成室内导航路线。
• 跨楼层时自动经过楼梯、电梯或扶梯。
• 在移动端或大屏端显示当前路径和文字引导。

因此，WebGIS 室内地图不是简单把 CAD 平面图放到网页上，而是要把室内空间变成可查询、可渲染、可计算路径的 GIS 数据。

原理：WebGIS室内地图怎么做的核心是数据模型

WebGIS室内地图怎么做，关键不在前端用了 Leaflet、OpenLayers 还是 Mapbox GL，而在于室内数据是否结构化。只要数据模型清楚，前端展示和导航计算都会变得可控。

1. 室内地图至少需要三类数据

数据类型	常见几何类型	用途
空间底图数据	面、线	表示房间、墙体、走廊、楼梯、电梯、建筑边界
POI 数据	点	表示商铺、办公室、科室、设备、卫生间、出入口
导航网络数据	线、点	用于计算起点到终点的最短路径或最优路径

2. 楼层字段是室内地图的关键字段

室内地图必须明确楼层。建议每个图层都保留统一的楼层字段，例如 floor_id、building_id、level。否则后期做楼层切换、跨楼层导航、按楼层查询时会非常麻烦。

一个简单的 POI 属性表可以设计为：

字段	示例	说明
poi_id	P001	POI 唯一编号
name	急诊科	显示名称
building_id	A	建筑编号
floor_id	F2	楼层编号
category	department	POI 类型
geom	Point	点几何

3. 室内导航功能实现依赖“可通行网络”

室内导航功能不是直接沿房间边界计算，而是沿“可通行网络”计算。可通行网络可以理解为走廊中心线、门口连接线、楼梯电梯连接线组成的一张图。

在图论中，通道交叉点、门口、电梯口可以视为节点，走廊中心线可以视为边。边有长度、通行类型、楼层、是否可通行等属性。导航时通过 Dijkstra 或 A* 等最短路径算法，从起点节点计算到终点节点。

步骤：从零搭建 WebGIS 室内地图

步骤一：整理原始 CAD 或平面图资料

多数室内地图项目的原始资料来自 CAD，例如 DWG 或 DXF。第一步不要急着写前端代码，而是先清理数据。

1. 删除无关图层，例如标注框、施工说明、尺寸线、图签。
2. 保留房间边界、走廊、楼梯、电梯、出入口等核心要素。
3. 统一单位，确认 CAD 坐标单位是米、毫米还是图纸单位。
4. 按楼层拆分数据，避免多个楼层叠在一个图层里。
5. 给每个楼层设置明确的 floor_id。

如果 CAD 没有真实坐标，可以先使用局部坐标系做室内展示；如果要和室外地图叠加，则需要做配准，把建筑平面图放到真实地理坐标位置。

步骤二：将室内数据转换为 GIS 格式

WebGIS 前端更适合读取 GeoJSON、矢量瓦片、PostGIS 服务或 WFS 服务。常见处理路线有两种：

• 小型项目：CAD 转 GeoJSON，前端直接加载。
• 中大型项目：CAD 转 PostGIS，再发布为矢量瓦片或接口服务。

使用 QGIS 可以完成基础转换：

1. 打开 QGIS，加载 DXF 数据。
2. 检查图层几何类型和坐标系。
3. 按房间、走廊、POI、导航线分别导出。
4. 导出格式选择 GeoJSON、GeoPackage 或 PostGIS。
5. 检查属性字段是否包含 building_id 和 floor_id。

如果数据量较大，不建议前端一次性加载所有楼层 GeoJSON。可以按建筑和楼层拆分文件，例如 building-a-f1.geojson、building-a-f2.geojson。

步骤三：设计室内地图图层结构

一个实用的 WebGIS 室内地图图层结构可以这样设计：

图层名	几何类型	建议用途
building_floor	Polygon	楼层范围或建筑轮廓
room	Polygon	房间、商铺、科室
corridor	Polygon 或 LineString	走廊和通道区域
facility	Point	电梯、楼梯、卫生间、服务设施
poi	Point	可搜索目标点
nav_node	Point	导航网络节点
nav_edge	LineString	导航网络边

前端显示时，通常先显示楼层底图，再显示房间和设施，最后叠加 POI 标注和导航路线。这样层级清晰，也方便控制样式。

步骤四：实现楼层切换

WebGIS室内地图怎么做楼层切换，思路其实很直接：所有室内图层都带楼层字段，前端只显示当前楼层的数据。

如果使用 GeoJSON 文件，可以按楼层加载：

const currentFloor = 'F2';

async function loadFloor(buildingId, floorId) {
  const url = `/data/indoor/${buildingId}-${floorId}.geojson`;
  const response = await fetch(url);
  const geojson = await response.json();

  // 清空旧楼层图层
  indoorSource.clear();

  // 添加当前楼层数据
  const features = new ol.format.GeoJSON().readFeatures(geojson, {
    featureProjection: 'EPSG:3857'
  });

  indoorSource.addFeatures(features);
}

如果数据在 PostGIS 中，可以通过接口传参查询：

SELECT id, name, floor_id, category, ST_AsGeoJSON(geom) AS geometry
FROM indoor_poi
WHERE building_id = 'A'
  AND floor_id = 'F2';

核心原则是：不要让前端靠图层名称猜楼层，而要让数据字段明确表达楼层关系。

步骤五：构建室内导航网络

室内导航功能实现的核心，是把人可以走的路线抽象为网络。不要直接用房间面、墙线或 CAD 线作为导航网络，因为这些数据通常不具备拓扑关系。

建议按下面步骤构建导航网络：

1. 沿走廊中心绘制可通行线。
2. 在走廊交叉口、门口、电梯口、楼梯口打断线段。
3. 为每条线添加起点节点、终点节点、长度、楼层、通行类型。
4. 跨楼层位置用特殊边连接，例如电梯边、楼梯边。
5. 检查线段是否真正相交和连通，避免视觉相交但拓扑不连通。

导航边表可以设计为：

字段	示例	说明
edge_id	E1001	边编号
source	N001	起点节点
target	N002	终点节点
floor_id	F1	所属楼层
length	12.6	通行距离
walk_type	corridor	走廊、电梯、楼梯等类型
cost	12.6	路径计算权重

步骤六：实现起点和终点匹配

用户点击地图上的某个房间或 POI 后，不能直接把房间中心点当作导航网络节点。正确做法是把起点和终点吸附到最近的可通行节点或边上。

在 PostGIS 中，可以用距离查询找到最近节点：

SELECT node_id, floor_id
FROM nav_node
WHERE building_id = 'A'
  AND floor_id = 'F2'
ORDER BY geom <-> ST_SetSRID(ST_MakePoint(121.5001, 31.2302), 4326)
LIMIT 1;

如果室内使用的是局部平面坐标，也可以把点击点的 x、y 坐标传给后端，然后在同一坐标系中查最近节点。注意不要混用经纬度坐标和米制平面坐标。

步骤七：计算最短路径

室内导航功能如何实现，常用方法是把导航网络交给后端计算。PostGIS 可以存储空间数据，pgRouting 可以进行路径分析。对于轻量项目，也可以在 Node.js、Python 或前端内存中实现 Dijkstra 算法。

使用 pgRouting 的思路如下：

SELECT *
FROM pgr_dijkstra(
  'SELECT edge_id AS id, source, target, cost, cost AS reverse_cost
   FROM nav_edge
   WHERE building_id = ''A''',
  101,
  205,
  directed := false
);

上面 SQL 中，101 是起点节点编号，205 是终点节点编号。返回结果通常还需要关联 nav_edge 表，把路径边的几何取出来，再返回给前端高亮显示。

WITH route AS (
  SELECT * FROM pgr_dijkstra(
    'SELECT edge_id AS id, source, target, cost, cost AS reverse_cost
     FROM nav_edge
     WHERE building_id = ''A''',
    101,
    205,
    directed := false
  )
)
SELECT e.edge_id, e.floor_id, ST_AsGeoJSON(e.geom) AS geometry
FROM route r
JOIN nav_edge e ON r.edge = e.edge_id
WHERE r.edge <> -1
ORDER BY r.seq;

步骤八：前端高亮显示导航路线

前端拿到路径 GeoJSON 后，可以在 OpenLayers、Leaflet 或 Mapbox GL 中单独创建一个路线图层。建议路线样式和普通室内底图区分明显，例如使用蓝色或橙色粗线。

function showRoute(routeGeojson) {
  routeSource.clear();

  const features = new ol.format.GeoJSON().readFeatures(routeGeojson, {
    featureProjection: 'EPSG:3857'
  });

  routeSource.addFeatures(features);
}

如果路径跨楼层，前端还需要把路线按 floor_id 分组。当前显示 F1 时只显示 F1 的路线，切换到 F2 时显示 F2 的路线，同时在电梯或楼梯位置提示“上到 2 层”或“下到 B1”。

常见坑：室内地图导航功能最容易出错的地方

1. CAD 看起来能用，但实际没有 GIS 拓扑

CAD 线条主要服务于制图和施工表达，不一定适合 GIS 分析。很多线段只是视觉上接触，实际端点没有重合。做室内导航功能实现时，这会导致路径中断。

• 检查线段端点是否真正吸附。
• 检查节点编号是否正确。
• 检查交叉口是否打断线段。
• 检查跨楼层连接点是否成对出现。

2. 楼层编码不统一

同一项目中不要同时出现 1F、F1、floor1、一层。楼层编码不统一会导致查询、渲染和路径分组全部出问题。

建议统一采用一种编码方式，例如地上楼层用 F1、F2，地下楼层用 B1、B2。

3. 坐标系混乱

WebGIS室内地图怎么做都绕不开坐标问题。如果室内数据是局部坐标，前端可以用自定义坐标系或简单二维坐标显示；如果需要叠加室外底图，则必须配准到真实坐标系。

常见错误包括：

• 把 CAD 毫米单位当作米使用。
• 把经纬度坐标直接用于米制距离计算。
• GeoJSON 坐标顺序写反。
• 前端以 EPSG:3857 显示，但后端返回 EPSG:4326 后没有转换。

4. 只做视觉路线，不做真实可通行网络

有些项目直接在前端画一条折线作为导航路线，看起来像导航，但不能自动避开墙体、门禁或不可通行区域。真正的室内导航功能实现必须依赖可通行网络和路径算法。

5. 跨楼层导航没有成本控制

电梯、楼梯、扶梯都可以连接不同楼层，但通行成本不一定相同。比如无障碍导航应优先使用电梯，普通导航可以使用楼梯。建议为不同通行类型设置不同 cost。

方法比较：室内地图前端和导航实现方案怎么选

方案	适合场景	优点	限制
GeoJSON + Leaflet	小型楼宇、教学演示、数据量较小	上手快，部署简单	大数据量性能一般，复杂样式能力有限
GeoJSON + OpenLayers	常规 WebGIS 室内地图项目	GIS 能力强，坐标系和图层控制灵活	需要一定 WebGIS 基础
PostGIS + 接口服务	多建筑、多楼层、需要查询统计	数据管理规范，便于扩展	需要后端开发和数据库维护
PostGIS + pgRouting	需要真实室内导航功能	路径计算能力成熟，可处理网络分析	导航网络建模要求高
矢量瓦片 + 前端渲染	大型商场、园区、机场、医院	加载快，适合大规模数据	制瓦片和样式维护成本更高

如果只是展示一栋楼的简单室内图，GeoJSON 加 OpenLayers 就够用。如果要做搜索、权限、导航、跨楼层、多建筑管理，建议使用 PostGIS 管理数据，并用后端接口提供楼层数据和路径计算服务。

检查清单：上线前逐项检查

• 是否为每个图层设置了统一的 building_id 和 floor_id。
• 房间、走廊、POI、导航网络是否分层存储。
• 楼层切换时是否只显示当前楼层数据。
• POI 搜索结果是否能定位到正确楼层。
• 导航网络线段是否在交叉口打断。
• 起点和终点是否能吸附到最近导航节点。
• 跨楼层路径是否经过电梯、楼梯或扶梯连接点。
• 路径结果是否按楼层分组显示。
• 坐标系、单位和前端投影是否一致。
• 移动端点击、缩放、标注遮挡是否测试过。

FAQ：WebGIS室内地图和导航功能常见问题

Q1：WebGIS室内地图怎么做，必须使用真实地理坐标吗？

不一定。如果只是展示建筑内部，不和室外地图叠加，可以使用局部平面坐标。但如果要在城市底图上显示建筑位置，或需要室内外一体化导航，就应该把室内地图配准到真实坐标系。

Q2：室内地图导航功能实现一定要用 pgRouting 吗？

不一定。pgRouting 适合已经使用 PostGIS 的项目。如果数据量很小，也可以用 Python、Node.js 或前端 JavaScript 实现 Dijkstra 算法。但从工程维护角度看，PostGIS 加 pgRouting 更适合多楼层、多建筑、可持续更新的项目。

Q3：CAD 平面图能不能直接作为 WebGIS 室内地图使用？

不建议直接使用。CAD 图纸通常缺少统一属性、楼层字段和导航拓扑。更稳妥的做法是先清理 CAD，再转换为 GeoJSON、GeoPackage 或 PostGIS 数据，并补充 POI 和导航网络。

Q4：室内导航为什么算出来的路径会穿墙？

通常是因为导航网络画错了，或者起终点吸附到了错误的节点。路径算法只认识网络边，不理解墙体含义。要避免穿墙，必须保证导航边只画在真实可通行区域，并检查门口、走廊、电梯和楼梯连接关系。

Q5：多楼层室内导航怎么显示比较合理？

建议把路径按楼层拆分显示。当前楼层显示当前楼层路线，跨楼层节点用电梯或楼梯图标提示。用户切换楼层时，再显示对应楼层的路径段。不要把所有楼层路线叠在同一个平面上，否则容易误导用户。

Q6：WebGIS室内地图适合用三维吗？

如果只是找房间、找店铺、找科室，二维室内地图通常更清晰。如果要展示大型综合体、地下空间、管线或数字孪生场景，可以考虑 Cesium、Three.js 或其他三维方案。但三维会增加建模、性能和交互成本。

结论：先做好数据，再实现导航

WebGIS室内地图怎么做，核心顺序是：先整理 CAD 或平面图，再建立楼层、房间、POI 和导航网络数据，最后用 WebGIS 前端进行楼层展示、搜索和路径高亮。

室内导航功能如何实现，关键不是画一条好看的线，而是构建真实可通行的网络，并用最短路径算法计算起点到终点的路线。对于小型项目，可以用 GeoJSON 加 OpenLayers 快速实现；对于正式工程，建议使用 PostGIS 管理室内数据，并结合 pgRouting 或后端路径服务完成导航计算。

只要楼层字段统一、坐标系清楚、导航网络连通，WebGIS 室内地图就能从“能看”进一步做到“能查、能搜、能导航”。
