Cesium加载3DTiles失败?常见原因有哪些?

wowwwai GIS研习社 · 工具流程与项目排障

引言

“Cesium加载3DTiles失败?常见原因有哪些?”是很多 WebGIS 开发者在接入倾斜摄影、BIM、点云或城市三维模型时都会遇到的问题：数据明明已经发布到服务器，浏览器控制台却报错、模型不显示、只显示一片空白，或者加载到一半就卡住。

3D Tiles 是 Cesium 中用于加载大规模三维空间数据的核心格式。它对文件路径、网络访问、坐标位置、数据结构、服务器 MIME 类型、跨域配置和显卡能力都有要求。只要其中一个环节出错，Cesium加载3DTiles失败就会表现为“看不到模型”，但真正原因可能完全不同。

本文按实际排查顺序，整理 Cesium加载3DTiles失败 的常见原因、验证方法和解决步骤，适合 WebGIS 开发者、GIS 工程师和正在学习 Cesium 三维可视化的读者使用。

背景：Cesium 3DTiles不显示不一定是数据坏了

很多人看到 Cesium 3DTiles不显示，第一反应是“模型转换错了”或“tileset.json 有问题”。但在实际项目中，数据本身损坏只是一部分原因，更常见的问题反而是部署和访问环境不正确。

一个标准 3D Tiles 数据集通常包含一个入口文件 tileset.json，以及若干 .b3dm、.i3dm、.pnts、.cmpt 或新版本相关瓦片文件。Cesium 通过读取 tileset.json 中的层级结构、包围盒、几何误差和瓦片路径，逐级请求并渲染模型。

因此，Cesium加载3DTiles失败可能发生在以下任意阶段：

• 浏览器无法访问 tileset.json。
• tileset.json 可以访问，但内部瓦片路径请求失败。
• 服务器没有正确返回 3D Tiles 文件。
• 跨域策略阻止 Cesium 请求数据。
• 模型加载成功，但坐标位置不在当前视野内。
• 数据坐标系、高程或变换矩阵存在问题。
• 浏览器或显卡无法承担当前模型的渲染压力。
• Cesium 版本与数据特性不兼容。

原理：Cesium加载3DTiles的基本流程

要正确排查 Cesium加载3DTiles失败，先要理解 Cesium 的加载流程。通常代码会类似下面这样：

const viewer = new Cesium.Viewer("cesiumContainer");

const tileset = await Cesium.Cesium3DTileset.fromUrl(
  "https://example.com/tileset/tileset.json"
);

viewer.scene.primitives.add(tileset);
await viewer.zoomTo(tileset);

这段代码背后包含几个关键动作：

1. Cesium 请求 tileset.json。
2. 解析 tileset.json 中的 root、boundingVolume、geometricError 和 content.uri。
3. 根据相机视角判断需要加载哪些瓦片。
4. 继续请求 .b3dm、.pnts 等实际瓦片文件。
5. 解析瓦片内部的 glTF、纹理、点云或实例化模型内容。
6. 根据瓦片的空间范围和变换矩阵，把数据放到地球场景中的指定位置。
7. 由浏览器 WebGL 完成最终渲染。

所以，“Cesium 3DTiles报错”不能只看一行异常信息。要结合 Network 请求、Console 控制台、数据目录结构和场景定位一起判断。

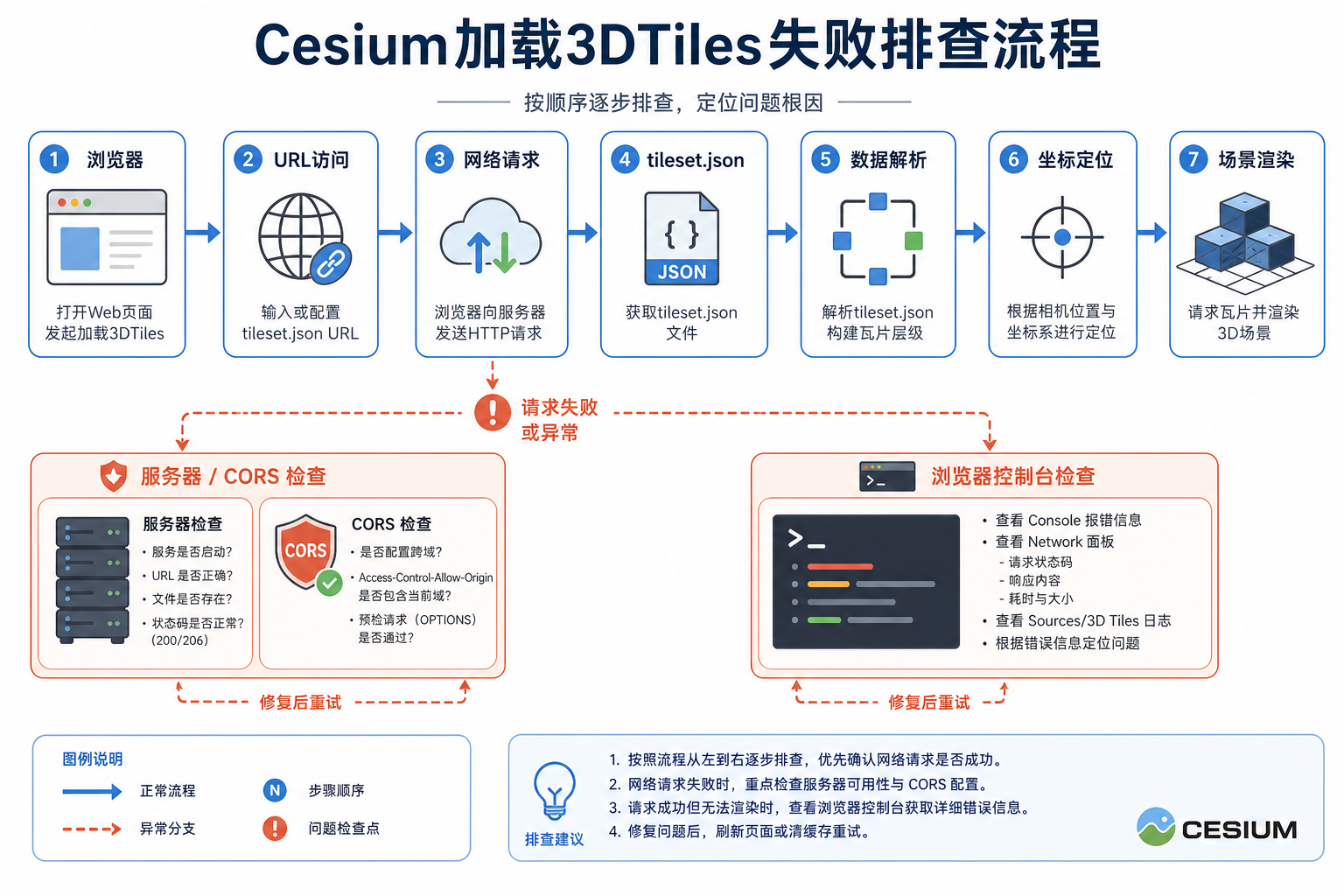

步骤：按顺序排查 Cesium加载3DTiles失败

步骤一：先确认 tileset.json 是否能直接访问

最基础的检查是把 tileset.json 地址复制到浏览器地址栏中直接打开。如果浏览器无法打开，Cesium 一定加载不了。

重点检查：

• URL 是否拼写正确。
• 路径中是否有中文、空格或特殊符号。
• 服务器是否返回 404、403、500 等错误。
• 是否把本地磁盘路径当成网络路径使用，例如 D:datatileset.json。
• 是否使用了 file:// 方式直接打开网页。

如果你在本地测试，建议使用本地 HTTP 服务，而不是直接双击 HTML 文件。例如：

python -m http.server 8000

然后通过类似下面的地址访问：

http://localhost:8000/tileset/tileset.json

步骤二：检查 Cesium 3DTiles跨域问题

Cesium 3DTiles跨域问题是非常常见的失败原因。当前端页面和 3D Tiles 数据不在同一个协议、域名或端口下时，浏览器会执行 CORS 跨域检查。

例如，页面地址是：

http://localhost:5173

而数据地址是：

http://192.168.1.10:8080/tileset/tileset.json

这就属于跨域访问。如果服务器没有返回正确的跨域响应头，浏览器控制台通常会出现类似提示：

Access to fetch at '...' from origin '...' has been blocked by CORS policy

解决思路是在数据服务器上添加响应头：

Access-Control-Allow-Origin: *

如果是 Nginx，可以参考：

location /tiles/ {
    add_header Access-Control-Allow-Origin *;
    add_header Access-Control-Allow-Methods "GET, OPTIONS";
    add_header Access-Control-Allow-Headers "*";
}

生产环境不建议一律使用 *，可以改为指定前端域名，以减少安全风险。

步骤三：用 Network 面板检查瓦片请求是否失败

有时 tileset.json 可以打开，但 Cesium加载3DTiles失败仍然发生。这时要打开浏览器开发者工具，进入 Network 面板，筛选 b3dm、pnts、json 或 tiles 请求。

重点看这些情况：

• 404：tileset.json 中的 content.uri 路径与真实文件目录不一致。
• 403：服务器权限限制，可能需要登录、签名或 Token。
• 500：服务器内部错误，常见于动态代理或对象存储配置错误。
• 200 但内容异常：服务器返回了 HTML 错误页，而不是实际瓦片文件。
• Pending 很久：文件过大、服务器慢、网络带宽不足或并发受限。

如果 Network 中很多瓦片请求都是红色，优先解决网络和路径问题，不要急着修改 Cesium 代码。

步骤四：检查 tileset.json 内部路径

3D Tiles 的入口文件可能能访问，但内部路径仍然错误。打开 tileset.json，查看 content.uri 或 content.url 字段。

常见错误包括：

• 转换工具生成的是相对路径，但部署时目录层级被改变。
• Windows 路径分隔符 没有改成 URL 中常用的 /。
• 文件名大小写不一致，在 Windows 正常，在 Linux 服务器失败。
• 目录上传不完整，只上传了 tileset.json，没有上传子目录瓦片。

例如，tileset.json 中写的是：

"uri": "Data/Tile_0.b3dm"

但服务器上的真实路径是：

data/tile_0.b3dm

在 Linux 服务器上，这两个路径可能被视为完全不同的文件。

步骤五：确认服务器 MIME 类型和压缩配置

部分服务器会因为 MIME 类型配置不当，导致 Cesium 无法正确读取 3D Tiles 文件。通常浏览器能下载文件，不代表 Cesium 一定能正确解析。

建议服务器至少能正确提供以下文件：

文件类型	常见用途	建议检查点
.json	tileset 入口和元数据	返回 JSON 内容，不要返回 HTML
.b3dm	倾斜摄影、三维模型瓦片	确保以二进制文件返回
.pnts	点云瓦片	不要被服务器当作文本改写
.glb	glTF 二进制模型	检查 MIME 和跨域
.jpg、.png	纹理图片	检查路径、大小写和压缩

如果服务器启用了 gzip 或 brotli 压缩，要确认压缩头和内容一致。错误的压缩配置可能造成瓦片下载成功但解析失败。

步骤六：处理 Cesium 3DTiles坐标不对导致的“看不见”

并不是所有 Cesium 3DTiles不显示 都是加载失败。有些数据已经成功加载，但由于 Cesium 3DTiles坐标不对，模型被放到了地球另一侧、地下、空中很高的位置，或者尺度异常。

判断方法：

• Console 没有明显报错。
• Network 中瓦片请求成功。
• viewer.zoomTo(tileset) 后相机飞到奇怪位置。
• 模型位置与实际项目范围不一致。

可以先打印包围球位置：

tileset.readyEvent.addEventListener(function () {
  const center = tileset.boundingSphere.center;
  const cartographic = Cesium.Cartographic.fromCartesian(center);
  console.log(
    Cesium.Math.toDegrees(cartographic.longitude),
    Cesium.Math.toDegrees(cartographic.latitude),
    cartographic.height
  );
});

如果经纬度明显不在目标区域，说明数据坐标或转换参数有问题。常见原因包括：

• 源数据是投影坐标，但转换时没有指定正确坐标系。
• 模型原点是局部工程坐标，没有转换到 WGS84 或 ECEF。
• 高程基准不一致，导致模型埋在地下或悬浮。
• 转换工具写入的 transform 矩阵不正确。

临时验证时，可以通过模型矩阵对 3D Tiles 进行平移，但正式项目应回到数据生产环节修正坐标。

步骤七：确认 Cesium API 写法是否匹配当前版本

Cesium 的 API 会随版本演进。旧教程中常见的写法可能仍能用，也可能在新版本中需要调整。比较推荐使用当前 CesiumJS 文档中的写法。

常见加载方式如下：

const tileset = await Cesium.Cesium3DTileset.fromUrl(
  "/tiles/building/tileset.json"
);

viewer.scene.primitives.add(tileset);
viewer.zoomTo(tileset);

如果你使用的是旧写法：

const tileset = new Cesium.Cesium3DTileset({
  url: "/tiles/building/tileset.json"
});

建议结合当前项目的 Cesium 版本查看官方文档，避免因为版本差异导致 Cesium 3DTiles报错。

步骤八：检查 token、鉴权和在线服务限制

如果 3D Tiles 来自 Cesium ion、云存储、内网 GIS 服务或自建鉴权接口，还要检查 Token 和权限。

常见表现：

• 请求返回 401 Unauthorized。
• 请求返回 403 Forbidden。
• 测试环境能访问，部署到正式域名后不能访问。
• 本机登录状态下能打开，其他用户不能打开。

排查时不要只看 Cesium 报错，要直接查看 Network 中接口返回的响应内容。很多时候响应体里已经写明是 Token 过期、来源域名不允许或权限不足。

步骤九：判断是否是数据体量和浏览器性能问题

如果模型能加载，但非常慢、卡死或浏览器崩溃，可能不是路径错误，而是数据体量过大或层级组织不合理。

常见原因包括：

• 单个瓦片过大，首屏需要下载几十 MB 甚至更多。
• 纹理分辨率过高，显存占用过大。
• 瓦片层级太浅，无法按视距渐进加载。
• 点云没有合理抽稀或分层。
• 同时加载多个大型 tileset。

可以通过以下方式优化：

• 重新切片，降低单个瓦片大小。
• 压缩纹理，减少不必要的高分辨率贴图。
• 设置合理的 maximumScreenSpaceError。
• 按业务范围分区加载，不要一次性加载全城数据。
• 远距离时加载简化模型，近距离再加载精细瓦片。

常见坑：Cesium 3DTiles报错的高频原因

坑一：浏览器控制台只看 Console，不看 Network

很多 Cesium 3DTiles报错 在 Console 里只显示一个笼统异常，真正的原因在 Network 面板中。特别是 404、403、CORS、HTML 错误页伪装成 JSON，这些问题必须看请求详情。

坑二：把本地文件路径直接写进 Cesium

Cesium 在浏览器中运行，应该通过 HTTP 或 HTTPS 访问资源。类似下面的路径通常不可取：

D:3dtilestileset.json

正确做法是将数据放到 Web 服务目录下，通过 URL 访问。

坑三：Linux 服务器大小写敏感

在 Windows 上测试通过的 3D Tiles，上传到 Linux 后可能失败。原因是 Windows 文件系统通常不区分大小写，而 Linux 区分。例如 Tile_0.b3dm 和 tile_0.b3dm 是两个不同文件名。

坑四：以为 viewer.zoomTo 一定能定位到模型

viewer.zoomTo(tileset) 依赖 tileset 的包围体信息。如果 boundingVolume 或坐标变换错误，镜头可能飞到错误位置。此时需要检查数据坐标，而不是反复调整相机参数。

坑五：只上传 tileset.json，没有上传完整目录

3D Tiles 是一组文件，不是单个文件。只上传 tileset.json 会导致入口能访问，但所有瓦片请求失败。

坑六：代理服务改写了二进制文件

某些后端代理会把二进制瓦片当作文本处理，或者自动添加错误编码，导致 .b3dm、.pnts 解析失败。代理 3D Tiles 时应按二进制流原样返回。

方法比较：不同原因对应的排查工具

问题类型	典型表现	优先使用的排查方法	解决方向
URL 或路径错误	tileset.json 或瓦片 404	浏览器地址栏、Network 面板	修正路径和目录结构
跨域问题	CORS policy 报错	Console、响应头检查	配置 CORS 响应头
权限问题	401、403	Network 响应内容	检查 Token、鉴权和来源域名
坐标问题	请求成功但模型不可见	boundingSphere、zoomTo、坐标打印	修正坐标系、变换矩阵和高程
数据结构问题	部分瓦片失败或解析异常	检查 tileset.json 和文件完整性	重新导出或修复瓦片目录
性能问题	加载慢、卡顿、崩溃	Network、Performance、显存观察	重新切片、压缩纹理、分区加载
版本兼容问题	示例代码运行异常	查看 CesiumJS 当前文档	调整 API 写法或升级依赖

检查清单：Cesium加载3DTiles失败快速定位

遇到 Cesium加载3DTiles失败，可以按下面清单逐项确认：

• URL：tileset.json 是否能在浏览器中直接打开。
• 协议：页面和数据是否都使用 HTTP 或 HTTPS，是否混用了不安全资源。
• 跨域：Console 是否出现 CORS policy 相关错误。
• 请求：Network 中 .b3dm、.pnts、纹理图片是否返回 200。
• 内容：返回内容是否是真正的 JSON 或二进制瓦片，而不是 HTML 错误页。
• 路径：tileset.json 中的相对路径是否与服务器目录一致。
• 大小写：Linux 环境中文件名大小写是否完全匹配。
• 完整性：是否上传了完整 3D Tiles 目录，而不是只有入口文件。
• 坐标：模型中心经纬度是否落在目标区域。
• 高程：模型是否被埋到地下或悬浮到高空。
• 版本：Cesium API 写法是否适配当前版本。
• 性能：是否存在单瓦片过大、纹理过大或一次加载范围过大的问题。

FAQ

Cesium加载3DTiles失败但没有报错，应该先看哪里？

先看 Network 面板。很多情况下请求失败、路径错误或权限异常不会在 Console 中给出非常明确的提示。确认 tileset.json 和瓦片文件是否都返回 200，是最有效的第一步。

Cesium 3DTiles不显示，但 Network 全是 200，是什么原因？

优先怀疑坐标、包围体、高程或模型尺度问题。可以打印 tileset.boundingSphere 的中心点经纬度，确认模型是否在正确位置。如果经纬度不对，需要回到数据转换或坐标处理环节修正。

Cesium 3DTiles跨域问题怎么判断？

如果 Console 出现 CORS policy、Access-Control-Allow-Origin 等字样，基本可以判断为跨域问题。解决方法是在 3D Tiles 数据所在服务器配置 CORS 响应头，而不是只修改前端代码。

为什么本地能加载，部署到服务器后 Cesium 3DTiles报错？

常见原因是服务器路径大小写变化、目录上传不完整、MIME 类型配置不同、跨域策略变化或权限限制。尤其是从 Windows 本地环境迁移到 Linux 服务器时，要重点检查文件名大小写。

可以直接用 file:// 打开 Cesium 页面加载 3DTiles 吗？

不建议。浏览器对本地文件访问有安全限制，容易触发跨域或资源访问异常。建议使用本地 HTTP 服务，例如 python -m http.server、Nginx、Vite dev server 或其他 Web 服务。

Cesium 3DTiles坐标不对可以在前端平移修复吗？

可以临时用 modelMatrix 平移、旋转或抬高模型，但这更适合验证问题。正式生产数据应在数据转换阶段处理好坐标系、工程原点、高程基准和变换矩阵，否则后续量测、叠加分析和多源数据融合都会出问题。

3D Tiles加载很慢是不是 Cesium 的问题？

不一定。加载慢更多与数据切片质量、单瓦片大小、纹理大小、网络带宽、服务器并发和前端渲染压力有关。建议从 Network 面板查看文件体量，再结合瓦片层级和纹理大小优化。

结论

Cesium加载3DTiles失败并不是单一问题，而是 URL、服务器、跨域、数据结构、坐标、权限和性能共同作用的结果。排查时不要只盯着 Cesium 代码，应按“入口文件能否访问、瓦片请求是否成功、跨域是否通过、数据坐标是否正确、浏览器能否渲染”的顺序逐项验证。

在实际项目中，最常见的原因通常是路径错误、Cesium 3DTiles跨域问题、目录上传不完整、文件名大小写不一致，以及 Cesium 3DTiles坐标不对。只要把这些基础项检查清楚，大多数 Cesium 3DTiles不显示 和 Cesium 3DTiles报错 都可以快速定位。

最后建议把 3D Tiles 发布流程标准化：统一目录结构、固定服务路径、配置跨域响应头、保留转换日志、记录源数据坐标系，并在上线前用浏览器 Network 面板完整检查一次。这样可以显著减少 Cesium 三维场景集成中的反复试错。
