CloudCompare工程应用: 地面点云怎么提取?土方填挖量如何算?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

在“CloudCompare工程应用: 地面点云怎么提取?土方填挖量如何算?”这个问题里，很多GIS和测绘同学真正卡住的不是软件按钮在哪里，而是点云分类、地面模型构建、基准面选择和体积计算参数是否合理。

本文以CloudCompare为主线，讲清楚一个可复现的工程流程：先从原始点云中提取地面点云，再生成适合计算的地面模型，最后用CloudCompare的体积工具估算土方填挖量。内容适合无人机倾斜摄影点云、激光雷达点云、施工场地实测点云等常见场景。

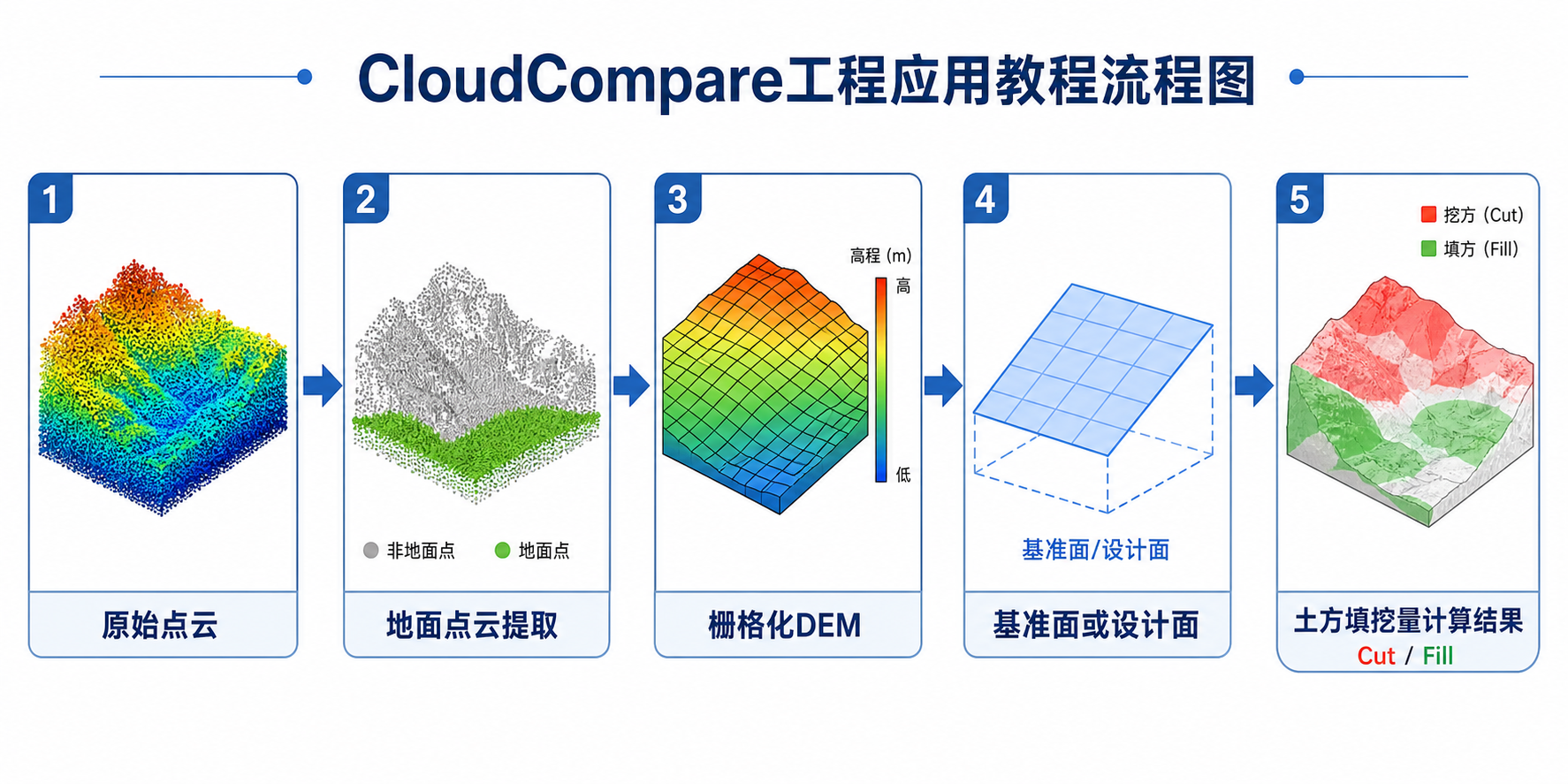

CloudCompare工程应用地面点云提取与土方填挖量计算流程
CloudCompare中从原始点云到地面点云提取、DEM生成和土方填挖量计算的典型流程。

引言：CloudCompare工程应用中最容易出错的两个环节

CloudCompare工程应用里，地面点云提取和土方填挖量计算经常被放在同一个工作流中处理。原因很简单：土方量本质上是两个表面之间的体积差，如果地面点云没有提取干净，后面的体积结果就会被树木、车辆、建筑物、设备堆料等非地面点污染。

一个常见错误是直接拿原始点云去算体积。这样做看似省事，但在施工场地、矿区、道路边坡、裸土与植被混杂区域，非地面点会显著抬高局部表面，导致填方量或挖方量被高估。

更稳妥的做法是：先判断点云类型和场景复杂度，再选择合适的地面点云提取方法，随后生成数字高程模型DEM或栅格表面，最后与基准面、设计面或另一期点云进行体积比较。

背景：地面点云怎么提取，土方填挖量为什么不能直接算

地面点云是指代表真实地表的点，不包括建筑物、树木、车辆、电线杆、临时设施等地物点。在CloudCompare工程应用中，地面点云提取的目标不是让点云“看起来干净”，而是让后续生成的地形表面尽量接近真实地面。

土方填挖量计算通常有三类业务场景：

  • 现状面与设计面比较：例如施工前地形与设计平场标高、道路设计面、边坡设计面比较。
  • 两期点云比较：例如开挖前后、堆料前后、矿山采剥前后进行变化量统计。
  • 现状面与固定基准面比较：例如料堆体积、坑槽体积、平台以上堆方体积计算。

不同场景对应的输入数据不同。若使用两期点云，必须保证坐标系统一、单位一致、配准可靠。若使用设计面或固定标高面，则必须明确基准面的高程来源和工程含义。

Dr.GIS建议：在开始算土方量之前，先回答三个问题：点云单位是不是米？坐标是否已经统一？参与计算的是地面点还是原始混合点云？这三个问题比软件参数更重要。

原理：CloudCompare计算土方填挖量的基本逻辑

CloudCompare里常用的土方填挖量计算思路，是把点云转换为规则栅格，再比较两个表面在同一网格位置上的高程差。高程差为正或负时，就分别对应填方或挖方，具体符号还取决于你设置的“上表面”和“下表面”。

可以把它理解为一个简单公式：

单元格体积 = 单元格面积 × 高程差
总体积 = 所有有效单元格体积之和

因此，土方填挖量是否可靠，主要受以下因素影响：

  • 点云是否代表地面：非地面点越多，生成表面越容易失真。
  • 栅格分辨率是否合适：网格过大容易丢细节，网格过小容易出现空洞和噪声。
  • 空洞填补方式是否合理：插值会改变局部表面，不能盲目使用。
  • 比较对象是否一致：两个表面必须在同一坐标、同一单位、同一范围内比较。
  • 基准面是否有工程意义：固定标高面、设计面、前一期地形面不能混用。

CloudCompare适合做点云查看、清理、栅格化、剖面检查和中小规模体积计算。如果是正式工程结算，还应结合测量规范、控制点精度、外业复核记录和第三方软件结果进行校核。

步骤：用CloudCompare提取地面点云并计算土方填挖量

步骤1：导入点云并检查坐标和单位

打开CloudCompare，导入LAS、LAZ、PLY、E57、XYZ、TXT等点云文件。导入后先不要急着处理，建议先检查三个基础信息：

  1. 点云坐标数值是否异常，例如坐标特别大时是否触发了Global Shift。
  2. Z值单位是否为米，而不是毫米、厘米或英尺。
  3. 点云是否已经位于正确的工程坐标系或局部坐标系中。

CloudCompare本身不是完整的GIS坐标转换软件。如果你的点云需要从WGS84、CGCS2000、高斯投影、地方坐标之间转换，建议先在专业测量软件、PDAL、LAStools、QGIS或其他坐标处理工具中完成。

步骤2：裁剪研究范围，减少无关点

在大范围点云中直接做地面点云提取，会增加计算量，也容易让建筑、道路外区域、植被密集区影响参数判断。可以使用CloudCompare的分割工具裁剪出实际土方计算范围。

  1. 选中点云。
  2. 使用分割工具绘制多边形范围。
  3. 保留工程区域内点云，删除或隐藏区域外点云。
  4. 另存一个裁剪后的副本，避免破坏原始数据。

如果你已经有工程红线、计算边界或施工范围线，可以先在GIS软件中将边界处理好，再用于辅助裁剪。CloudCompare更擅长点云交互处理，复杂矢量边界管理建议放在QGIS或ArcGIS Pro中完成。

步骤3：用CSF方法提取地面点云

CloudCompare中常用的地面点云提取方法之一是CSF，也就是Cloth Simulation Filter，中文可理解为“布料模拟滤波”。它的基本思想是把点云倒置，然后用一张虚拟布料覆盖地形，布料最终贴合的位置近似代表地面。

操作流程如下：

  1. 选中待处理点云。
  2. 进入插件或工具菜单中的CSF地面滤波功能。
  3. 根据地形类型选择参数，例如平坦地、缓坡、复杂地形。
  4. 设置布料分辨率、分类阈值、迭代次数等参数。
  5. 运行后检查输出的ground和off-ground点云。

常见参数理解如下：

参数 作用 调整建议
Cloth Resolution 控制布料网格尺度 平坦场地可适当大一些，复杂地形应小一些
Classification Threshold 控制点到布料表面的分类距离 过大容易把低矮地物归为地面，过小可能漏掉真实地面点
Iterations 控制模拟迭代次数 一般不必盲目增大，先看分类效果再调整
Rigidness 控制布料刚性 平坦区域可较硬，起伏地形可适当降低

如果地形较平坦，CSF通常比较稳定；如果是陡坎、边坡、台阶、深坑和建筑密集区域，建议多做几组参数对比，并用剖面工具检查分类结果。

步骤4：检查地面点云提取结果

地面点云提取完成后，不要只看三维视图的整体颜色。建议至少做三类检查：

  • 俯视检查：看建筑物、树冠、车辆等是否仍然残留在地面点云中。
  • 剖面检查：在边坡、坑槽、道路边缘等区域切剖面，看地面线是否合理。
  • 高程着色检查：按Z值着色，观察局部异常高点或异常低点。

如果发现大量非地面点残留，可以重新调整CSF参数，或先手动删除明显地物点，再进行滤波。对于少量局部异常点，可以使用分割、标量字段过滤或手动编辑的方式修正。

步骤5：将地面点云栅格化生成DEM

土方填挖量通常不直接在散乱点之间逐点相减，而是先生成规则网格。CloudCompare中的Rasterize工具可以把地面点云转换为栅格DEM，并可输出网格、点云或栅格文件。

基本操作如下：

  1. 选中地面点云。
  2. 打开Rasterize工具。
  3. 设置网格步长，也就是Grid Step。
  4. 选择投影方向，通常为Z方向。
  5. 设置每个格网的高程统计方式，例如平均值、最小值或最大值。
  6. 检查空洞区域，并决定是否插值填补。
  7. 生成DEM或导出栅格结果。

Grid Step的选择很关键。一般可以参考点云平均点距、工程精度要求和地形复杂度。点距为5厘米的无人机点云，不代表一定要用5厘米网格算土方；过细网格会放大噪声和空洞，过粗网格会平滑边坡和小型堆体。

步骤6：准备用于比较的基准面或第二期地面模型

计算土方填挖量至少需要两个表面。常见组合如下：

  • 地面DEM vs 固定标高面：适合平台、料堆、坑槽等简单场景。
  • 施工前DEM vs 施工后DEM：适合计算期间变化量。
  • 现状DEM vs 设计面：适合平场、道路、边坡等工程设计对比。

如果设计面来自CAD或BIM，需要先转换为CloudCompare可识别的点云、网格或栅格形式，并确保与现状点云坐标一致。设计面和现状点云范围不一致时，应裁剪到共同计算范围，否则边界位置会产生无效体积。

步骤7：使用2.5D Volume计算土方填挖量

CloudCompare中常用的体积计算工具是2.5D Volume。它适用于一个XY位置对应一个Z值的表面，也就是常见DEM、地形面、堆料表面。如果存在立面、悬挑、洞穴、桥梁下方等复杂三维结构，2.5D体积模型就不适合直接使用。

操作流程如下：

  1. 准备好两个参与比较的对象，例如现状地面点云和基准面点云。
  2. 打开2.5D Volume工具。
  3. 设置Ground和Ceil两个输入对象。
  4. 设置Grid Step，尽量与前面DEM处理尺度保持一致。
  5. 设置空单元格处理方式，例如保持为空、插值或使用固定高度。
  6. 运行计算并查看Cut、Fill、Net Volume等结果。

通常可以这样理解结果：

  • Cut：挖方体积，表示需要从较高表面挖掉的体积。
  • Fill：填方体积，表示需要填补到目标表面的体积。
  • Net Volume：净体积，通常是填方与挖方的差值或按工具定义输出的总差值。

不同版本或不同设置下，正负号理解可能会让人混淆。最稳妥的验证方式，是用一个简单测试区域检查：找一块明显高于基准面的土堆，确认软件输出是否被归到你期望的“挖方”或“填方”类别。

步骤8：导出结果并保留计算记录

工程应用中，土方填挖量不仅要得到一个数字，还要能解释这个数字从哪里来。建议导出或记录以下内容：

  • 原始点云文件名、采集日期、坐标系统和单位。
  • 裁剪范围或计算边界。
  • CSF地面点云提取参数。
  • Rasterize网格步长和空洞填补方式。
  • 2.5D Volume中的Ground、Ceil、Grid Step设置。
  • Cut、Fill、Net Volume结果截图或表格。
  • 关键区域剖面图和异常点处理说明。

这些记录对于复核、汇报、审计和后续返工非常重要。尤其在施工结算场景中，只给一个最终体积值通常是不够的。

常见坑：CloudCompare地面点云提取和土方计算容易踩的错误

坑1：把树冠、车辆、建筑残留当成地面

这是最常见的问题。地面点云提取不干净时，DEM会被局部抬高，土方填挖量计算结果会偏离真实地面。处理方法是对分类结果做俯视、剖面和高程检查，必要时手动清理异常区域。

坑2：Grid Step设置过细或过粗

Grid Step过细时，空洞多、噪声明显，计算结果不稳定；Grid Step过粗时，边坡、坑槽和小体积堆料会被平滑。建议根据点云密度和工程尺度做多组对比，而不是只用默认值。

坑3：两个点云没有严格配准

两期点云比较时，如果存在水平或高程偏移，体积结果会出现系统误差。计算前应检查固定点、道路边缘、墙角、控制点附近是否对齐。必要时先做点云配准或坐标校正。

坑4：误用插值填补空洞

空洞插值会生成软件推测出来的表面，不等于真实测量值。小范围空洞可以适当插值，大面积遮挡、积水、建筑遮挡区域不建议盲目填补后参与工程结算。

坑5：固定基准面没有工程依据

用某个固定高程面计算体积时，必须明确这个高程代表什么。它可能是设计标高、场地控制标高、料仓底面或临时参考面。没有工程依据的基准面，会让土方填挖量失去解释价值。

方法比较：CloudCompare、GIS软件和专业土方软件怎么选

方法 适合场景 优势 限制
CloudCompare 点云清理、地面点云提取、DEM栅格化、2.5D体积计算 免费、点云交互能力强、适合快速验证 坐标管理、设计面管理和工程报表能力相对有限
QGIS或ArcGIS Pro DEM分析、矢量边界裁剪、栅格计算、专题制图 GIS数据管理和地图表达更强 原始大规模点云交互处理不如CloudCompare直接
专业测量土方软件 正式工程结算、断面法、方格网法、设计面复核 流程更贴近行业规范，报表更完整 软件成本高，灵活点云处理能力因产品而异
PDAL或Python脚本 批量点云处理、自动化生产、重复任务 可自动化、可复现、适合大批量数据 需要编程基础，交互检查不如桌面软件直观

如果只是学习或做初步工程分析，CloudCompare已经足够完成地面点云提取和土方填挖量计算。如果要做正式成果，建议把CloudCompare作为点云预处理和质量检查工具，再结合GIS软件、测量软件和现场复核共同完成。

检查清单：提交土方填挖量结果前必须核对

  • 原始点云是否保留备份，处理过程是否可追溯。
  • 点云坐标、单位、高程基准是否明确。
  • 计算范围是否与工程边界一致。
  • 地面点云提取结果是否剔除了建筑、树木、车辆和设备。
  • 关键区域是否做过剖面检查。
  • Grid Step是否与点云密度和工程精度匹配。
  • 空洞区域是否被识别，插值方式是否有说明。
  • 两个比较表面是否配准，是否处于同一坐标系统。
  • Cut、Fill、Net Volume的正负含义是否经过简单样区验证。
  • 结果是否导出截图、参数表和必要的过程文件。

FAQ：CloudCompare工程应用常见问题

CloudCompare地面点云提取一定要用CSF吗？

不一定。CSF是CloudCompare中常用且直观的地面滤波方法，但并不是唯一选择。对于非常简单的平坦场地，手动分割、剖面辅助删除、标量字段过滤也可能足够。对于复杂林区或大范围激光雷达数据，可以考虑使用PDAL、LAStools或专业点云分类工具。

土方填挖量计算时Grid Step应该设多少？

没有固定答案。可以从点云平均点距的数倍开始测试，再结合地形变化尺度和工程精度要求调整。若网格太小，结果容易受噪声影响；若网格太大，会损失局部地形细节。建议至少测试两到三个Grid Step，并比较体积结果变化是否稳定。

为什么CloudCompare算出来的填挖方和其他软件不一样？

常见原因包括计算边界不同、栅格分辨率不同、空洞填补方式不同、地面点云分类不同、基准面不同、坐标或高程基准不一致。比较不同软件结果时，必须先统一输入数据、范围、网格步长和计算规则。

能不能直接用原始无人机点云计算土方量？

如果场地是裸地、无建筑、无植被、无车辆，且点云噪声很少，直接计算可能能得到接近结果。但在大多数工程场景中，原始无人机点云包含非地面点，建议先提取地面点云，再计算土方填挖量。

2.5D Volume适合所有点云体积计算吗？

不适合。2.5D Volume适合地形面、料堆表面、基坑表面等一个XY位置对应一个Z值的情况。如果对象存在垂直墙面、悬挑结构、桥梁下空间、洞穴或复杂三维实体，就不能简单用2.5D体积代表真实三维体积。

CloudCompare可以直接处理设计CAD面吗？

CloudCompare可以导入部分网格、点云和常见三维格式，但CAD设计面往往需要先转换。实际工作中，可以把设计面转换为点云、TIN网格或规则DEM，再与现状地面模型比较。转换过程中要特别注意坐标、单位和高程基准。

结论：先保证地面点云可靠，再谈土方填挖量精度

CloudCompare工程应用中，地面点云怎么提取和土方填挖量如何算，是同一个质量链条上的两个环节。前者决定输入表面是否可信，后者决定体积统计是否有工程意义。

推荐的稳妥流程是：导入并检查点云，裁剪工程范围，用CSF或其他方法提取地面点云，剖面检查分类结果，栅格化生成DEM，准备基准面或第二期地面模型，最后用2.5D Volume计算并记录参数。

如果你只记住一个原则，那就是：不要把软件输出的体积数字当作最终真值。真正可靠的土方填挖量，来自清晰的基准面、干净的地面点云、合理的网格参数和可复核的计算记录。
