CloudCompare进阶分析: 点云怎么转Mesh模型?两期数据如何对比?
《CloudCompare进阶分析: 点云怎么转Mesh模型?两期数据如何对比?》这篇教程面向已经会打开、浏览和简单裁剪点云的 GIS 用户，重点解决两个进阶问题：第一，如何把点云转成可用的 Mesh 模型；第二，如何在 CloudCompare 中对两期点云或模型进行变化对比。
很多同学在做无人机倾斜摄影、激光雷达、矿山边坡、土方量核算、建筑立面检测时，都会遇到类似需求：点云看起来很密，但不能直接作为三维面模型使用；两期数据都能加载，但不知道怎么判断哪里发生了变化。CloudCompare 的优势就在于它可以免费完成点云清理、法线计算、Mesh 重建、点云配准和距离分析，是 GIS 三维数据处理中非常实用的一环。

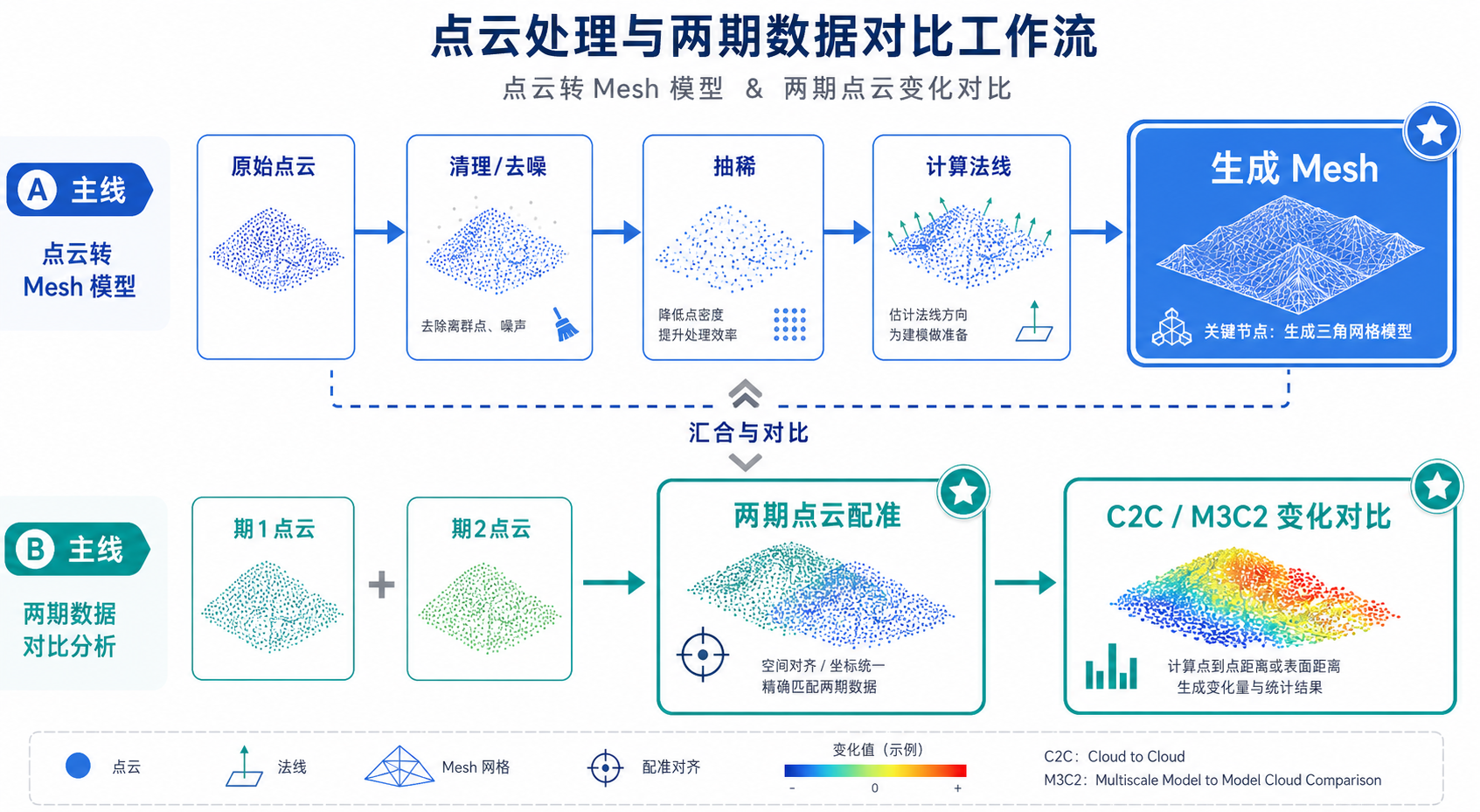

引言：CloudCompare点云转Mesh模型和两期数据对比分别解决什么问题
在 CloudCompare 中，点云转 Mesh 模型的核心目标，是把离散的三维点变成连续的三角网表面。这个表面可以用于三维展示、剖面分析、体积估算、模型导出，或者进入其他三维软件继续处理。
两期数据对比的核心目标，是把不同时间采集的数据放到同一个空间基准下，计算它们之间的距离差异。对于 GIS 工作来说，这通常对应地形变化、滑坡位移、开挖回填、建筑变形、道路沉降、河道冲淤等场景。
需要先明确一点：CloudCompare 不是万能的自动建模软件。点云质量、点密度、噪声、遮挡、坐标系统一程度，都会直接影响点云转 Mesh 模型和两期数据对比的可靠性。
背景：为什么点云不能直接等同于Mesh模型
点云是由大量空间点组成的数据，每个点通常包含 X、Y、Z 坐标，也可能包含颜色、强度、分类、扫描角度等属性。它表达的是“采样点在哪里”。
Mesh 模型通常由顶点、边和三角面组成。它表达的是“表面如何连续连接”。因此，点云转 Mesh 模型不是简单另存为，而是要根据点的空间分布推断表面结构。
在实际项目中，点云转 Mesh 模型常见于以下场景：
- 无人机影像生成的密集点云，需要转成三维地表或建筑表面。
- 激光雷达扫描得到的边坡、隧道、立面点云，需要生成可量测模型。
- 点云数据需要导出 OBJ、PLY、STL 等格式，交给三维建模或可视化软件使用。
- 对矿山、土方、河道等场景进行体积或表面变化分析。
两期数据对比也有一个前提：两个数据必须处在同一个坐标参考和空间位置上。如果一期数据是本地坐标，另一期数据是投影坐标，或者两期数据存在整体平移和旋转，那么直接计算差值会得到错误结果。
原理：CloudCompare生成Mesh和计算变化的基本逻辑
点云转Mesh模型的基本原理
CloudCompare 中常见的点云转 Mesh 模型方法主要依赖两个步骤：先计算法线，再进行表面重建。法线可以理解为点所在局部表面的朝向，它告诉软件每个位置的表面大致往哪个方向延展。
如果法线方向混乱，生成的 Mesh 可能出现破面、翻面、空洞或毛刺。对于建筑立面、边坡、地形表面等数据，法线计算半径要根据点密度设置，不能过小，也不能过大。
CloudCompare 常用的 Mesh 重建方法包括 Poisson Surface Reconstruction 和 Delaunay 相关方法。Poisson 更适合相对完整、连续的三维表面；Delaunay 更适合某些地形或二维半表面场景。
两期数据对比的基本原理
CloudCompare 中两期数据对比通常使用距离计算。常见方式有 C2C、C2M 和 M3C2。
- C2C：Cloud-to-Cloud，点云到点云距离，适合快速查看两期点云差异。
- C2M：Cloud-to-Mesh，点云到 Mesh 距离，适合一期为模型、一期为点云的情况。
- M3C2：Multiscale Model to Model Cloud Comparison，更适合地形、边坡、地质体等变化检测，可沿局部法线方向计算距离。
对于 GIS 变化监测，建议不要只看彩色结果图，还要检查配准误差、点密度差异、噪声范围和距离统计值。否则很容易把采集误差误判为真实变化。
步骤：CloudCompare点云怎么转Mesh模型
步骤1：导入点云数据
打开 CloudCompare，使用菜单中的打开功能导入 LAS、LAZ、PLY、E57、XYZ、TXT 等点云格式。导入 LAS 或 LAZ 时，如果坐标值很大，CloudCompare 可能提示 Global Shift，这是为了避免大坐标导致显示和计算精度问题。
如果数据来自 GIS 投影坐标，例如 CGCS2000、高斯投影、UTM 或地方坐标系，建议保留 Global Shift 信息，不要随意清除。后续导出时也要注意坐标是否恢复到原始范围。
步骤2：清理噪声和无关点
点云转 Mesh 模型之前，应先删除明显噪声、漂浮点、车辆、行人、临时设备等干扰对象。可使用 CloudCompare 的分割工具手动裁剪，也可以使用统计滤波工具去除离群点。
建议先复制一份点云再操作。原始点云作为备份，处理后的点云用于 Mesh 重建，这样后续发现参数不合适时可以重新开始。
步骤3：必要时进行抽稀
如果点云非常密集，直接生成 Mesh 会很慢，甚至导致内存不足。可以使用 Subsample 工具按空间间距抽稀。例如地形数据可按 0.05 米、0.1 米或更大的间距抽稀，建筑细节则需要保留更高密度。
抽稀不是越多越好。抽稀过度会造成边缘变钝、细节丢失和表面塌陷。建议根据项目精度需求设置点间距，而不是只追求软件运行速度。
步骤4：计算法线
选择处理后的点云，使用法线计算功能。计算时需要设置局部邻域大小，常见方式是按半径或邻近点数量估算法线。
法线半径可以参考点云平均点间距设置。一般来说，半径太小会受噪声影响，法线方向不稳定；半径太大则会抹平边缘和细节。对于地形、边坡等连续表面，可以适当增大半径；对于建筑边角、构件细节，应谨慎增大半径。
计算完成后，需要检查法线方向。如果显示效果出现明显反向或混乱，可使用法线方向调整功能重新定向。
步骤5：使用Poisson生成Mesh模型
选择已计算法线的点云，使用 Poisson Surface Reconstruction 生成 Mesh。Poisson 的关键参数通常包括重建深度、样本密度和边界裁剪相关选项。重建深度越高，模型细节越多，但计算量也越大。
对于第一次尝试，建议先使用中等参数生成一个测试 Mesh，确认表面方向、空洞和整体形态没有问题后，再提高参数精度。
生成 Mesh 后，需要重点检查以下位置：
- 点云边界是否出现不合理封边。
- 稀疏区域是否出现大面积错误面片。
- 建筑立面、边坡转折、沟坎位置是否被过度平滑。
- 模型是否存在明显破洞、毛刺或翻面。
步骤6：裁剪和清理Mesh
Poisson 重建可能会在点云外部生成多余面片。可以使用裁剪工具、选择工具或基于密度的筛选方式删除异常区域。对于只需要地形表面的项目，应删除悬空面、封闭底面和边界外推面。
如果 Mesh 只是用于可视化，可以适当保留平滑效果；如果用于量测或变化分析，应尽量保持真实表面，不要过度平滑。
步骤7：导出Mesh模型
检查无误后，可以将 Mesh 导出为 PLY、OBJ、STL 等格式。PLY 适合保留点色和三角网信息；OBJ 常用于三维软件和 Web 三维展示；STL 常用于三维打印或简单实体表面。
如果后续要进入 GIS 或 WebGIS 流程，还要确认单位和坐标。很多三维格式本身不完整保存坐标参考系统，导出前应记录原始坐标系、单位、Global Shift 和数据来源。
步骤：CloudCompare两期数据如何对比
步骤1：导入两期点云并检查坐标
分别导入一期和二期点云。建议在 DB Tree 中给数据重命名，例如 T1 和 T2，避免后续选错对象。
首先检查两期数据是否大致重合。如果完全不在一起，应先确认坐标系统、单位、Global Shift 和数据采集基准。不要在未重合的情况下直接计算距离。
步骤2：进行粗配准
如果两期数据只是存在小范围平移或旋转，可以使用人工选点配准。选择两期数据中稳定不变的控制点，例如建筑角点、路面固定点、岩体稳定区域或人工标靶。
控制点应分布均匀，不能全部集中在一条线或一个角落。点位越稳定，配准结果越可靠。
步骤3：使用ICP精配准
粗配准后，可使用 ICP 进行精配准。ICP 是 Iterative Closest Point 的缩写，即迭代最近点算法，用于让两个点云在局部范围内进一步贴合。
使用 ICP 时，要注意选择稳定区域。对于变化明显的区域，例如开挖面、堆土区、滑坡体，不应作为主要配准对象。否则算法可能把真实变化“配准掉”。
建议做法是：先裁剪出稳定参考区域，用稳定区域计算配准参数，再将变换应用到整期点云。
步骤4：选择C2C、C2M或M3C2进行距离计算
如果两期都是点云，可以先用 C2C 快速查看差异。选择其中一期作为参考云，另一期作为比较云，计算最近邻距离。
如果一期已经生成 Mesh 模型，另一期是点云，可以使用 C2M。这个方法适合检查点云到模型表面的偏差，例如竣工扫描与设计模型、二期扫描与一期 Mesh 表面之间的距离。
如果是地形、边坡、河岸、矿山等真实变化监测，建议优先考虑 M3C2。M3C2 可以沿局部表面法线方向计算变化，更适合表达表面抬升、沉降、冲刷和堆积。
步骤5：设置颜色标尺并解释结果
距离计算完成后，CloudCompare 会生成标量字段，也就是每个点对应一个距离值。可以通过颜色标尺显示正负变化和变化幅度。
常见解释方式如下：
- 接近 0 的区域：两期数据基本一致，可能是稳定区域。
- 正值区域：比较云相对于参考云沿计算方向发生外移或抬升。
- 负值区域：比较云相对于参考云发生内移、下沉或冲刷。
- 异常孤立高值：可能是真实突变，也可能是噪声、遮挡或配准错误。
正负号的含义与参考对象、比较对象和法线方向有关。正式出图前必须用一个已知变化区域进行验证，不能只凭颜色判断。
步骤6：导出变化结果
计算完成后，可以导出带标量字段的点云，也可以导出截图、剖面或统计结果。若要在 GIS 中进一步分析，可导出为 LAS、PLY、TXT 或栅格化结果。
对于报告制图，建议保留以下信息：
- 两期数据采集时间。
- 点云坐标系和单位。
- 配准方法和配准误差。
- 距离计算方法，例如 C2C、C2M 或 M3C2。
- 颜色标尺范围和阈值设置。
- 异常值过滤规则。
常见坑：点云转Mesh模型和两期数据对比最容易出错的地方
坑1：没有清理噪声就直接生成Mesh
噪声点会被算法误认为真实表面的一部分，导致 Mesh 出现毛刺、飞面和异常三角形。尤其是无人机密集匹配点云，树木、反光面、水面和阴影区域经常产生噪声。
坑2：法线半径设置不合理
法线半径太小，模型表面容易粗糙；法线半径太大，转角和细节会被抹平。建议先在局部区域测试参数，再应用到完整点云。
坑3：把Poisson生成的封闭面当成真实地形
Poisson 方法倾向于生成连续表面，边界处可能自动封闭。对于地形、边坡、河道等开放表面，这些封边往往不是实际地物，必须清理。
坑4：两期数据没有统一坐标就做差值
如果两期点云坐标基准不同，计算出的距离差异没有意义。常见问题包括单位不同、坐标系不同、Global Shift 不一致、控制点错误、局部坐标未转换等。
坑5：用变化区域做ICP配准
ICP 会尽量让两个数据贴合。如果把明显变化区域用于配准，真实变化可能被算法抵消。变化监测应优先使用稳定区域进行配准。
坑6：只看颜色图，不看数值范围
颜色图很直观，但容易误导。相同颜色在不同标尺范围下代表的变化量不同。做两期数据对比时，必须固定色带范围，并说明阈值含义。
方法比较：CloudCompare中几种常用处理方式怎么选
| 任务 | 推荐方法 | 适用场景 | 注意事项 |
|---|---|---|---|
| 点云转Mesh模型 | 计算法线后使用 Poisson 重建 | 建筑、边坡、构件、较完整三维表面 | 需要清理噪声和检查封边 |
| 地形类表面建模 | Delaunay 或栅格化后生成表面 | DEM、裸地、开阔地形 | 不适合复杂立面和多层结构 |
| 快速两期点云对比 | C2C 距离 | 初步检查变化位置 | 受点密度和噪声影响较大 |
| 点云与模型对比 | C2M 距离 | 点云对 Mesh、扫描数据对设计模型 | Mesh 质量会影响结果 |
| 地形和边坡变化检测 | M3C2 | 滑坡、矿山、河道、边坡监测 | 参数设置更复杂，需要理解法线方向 |
如果只是想快速判断两期数据哪里不同，可以先用 C2C。如果要做相对严谨的地形或边坡变化分析，建议使用 M3C2，并同时记录参数和误差范围。
检查清单：正式处理前后建议逐项确认
点云转Mesh模型检查清单
- 原始点云是否已备份。
- 坐标单位是否明确，例如米或毫米。
- 是否删除明显噪声、漂浮点和无关对象。
- 点密度是否适合直接建模，是否需要抽稀。
- 法线方向是否基本一致。
- Mesh 是否存在异常封边、破洞、毛刺和翻面。
- 导出格式是否满足后续软件要求。
- 是否记录坐标系、Global Shift 和处理参数。
两期数据对比检查清单
- 两期点云是否来自同一坐标系统和同一单位。
- 是否检查 Global Shift 设置是否一致。
- 是否使用稳定区域进行配准。
- ICP 是否避开明显变化区域。
- 距离计算方法是否符合分析目标。
- 颜色标尺范围是否固定且可解释。
- 是否过滤孤立噪声点和异常值。
- 是否输出配准误差、距离统计和参数说明。
FAQ：CloudCompare进阶分析常见问题
CloudCompare点云怎么转Mesh模型最稳妥？
比较稳妥的流程是：导入点云、清理噪声、必要时抽稀、计算法线、使用 Poisson 或 Delaunay 生成 Mesh、清理异常面片、导出模型。不要跳过法线检查和噪声清理。
为什么生成的Mesh模型有很多破洞？
常见原因包括点云稀疏、遮挡严重、噪声较多、法线方向混乱、重建参数过低。可以先检查原始点云覆盖是否完整，再调整法线半径和 Poisson 重建深度。
CloudCompare两期数据如何对比才比较可靠？
应先统一坐标和单位，再进行粗配准和 ICP 精配准，最后根据场景选择 C2C、C2M 或 M3C2。对于地形和边坡变化，M3C2 通常比简单 C2C 更适合，但参数也需要更谨慎。
C2C距离结果能直接代表真实变化量吗？
不一定。C2C 是最近邻距离，容易受点密度、采样角度、噪声和遮挡影响。它适合快速检查变化范围，但正式变化监测应结合配准误差、统计阈值和现场情况判断。
两期点云颜色差异很明显，是否说明发生了变形？
不一定。颜色差异可能来自光照、影像纹理、反射强度或不同采集设备。判断变形应看几何距离差异，而不是只看 RGB 颜色。
点云转Mesh模型后还能做两期对比吗？
可以。如果一期是 Mesh，另一期是点云，可以使用 C2M 距离计算。但需要注意，Mesh 本身如果有重建误差，距离结果也会受到影响。
CloudCompare适合替代专业三维建模软件吗？
CloudCompare 更适合点云分析、处理、配准和距离计算，不适合复杂人工建模、拓扑编辑和精细材质制作。如果目标是工程级三维模型交付，通常还需要配合 Blender、MeshLab、ArcGIS Pro、QGIS、Cesium 或专业三维软件。
结论：先保证数据可靠，再谈Mesh和变化分析
CloudCompare 进阶分析的关键不是记住某一个按钮，而是理解点云转 Mesh 模型和两期数据对比背后的数据逻辑。点云建模依赖点密度、噪声控制和法线质量；两期对比依赖坐标统一、稳定配准和合理的距离计算方法。
实际操作时，建议采用“先小范围测试参数，再处理完整数据”的方式。对于点云转 Mesh 模型，重点检查法线、封边和异常面片；对于两期数据对比，重点检查坐标、配准误差、变化阈值和结果解释。
如果你的任务是 GIS 三维数据处理、无人机点云建模、边坡变化监测或土方变化分析，CloudCompare 是一个非常值得掌握的工具。把前处理、建模、配准和距离分析流程做规范，结果才更容易被复核、制图和用于项目报告。
