Revit模型转GIS怎么做?纹理坐标如何修复?

GIS基础理论
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

很多三维数据项目都会遇到一个具体问题：Revit模型转GIS怎么做?纹理坐标如何修复? Revit里的BIM模型看起来没问题，但导入ArcGIS Pro、Cesium、SuperMap、QGIS三维视图或WebGIS平台后，常见现象是位置偏移、模型过大、贴图丢失、纹理拉伸、墙面纹理错位。本文按实际工作流讲清楚Revit模型转GIS的标准步骤，以及纹理坐标异常时应该如何定位和修复。

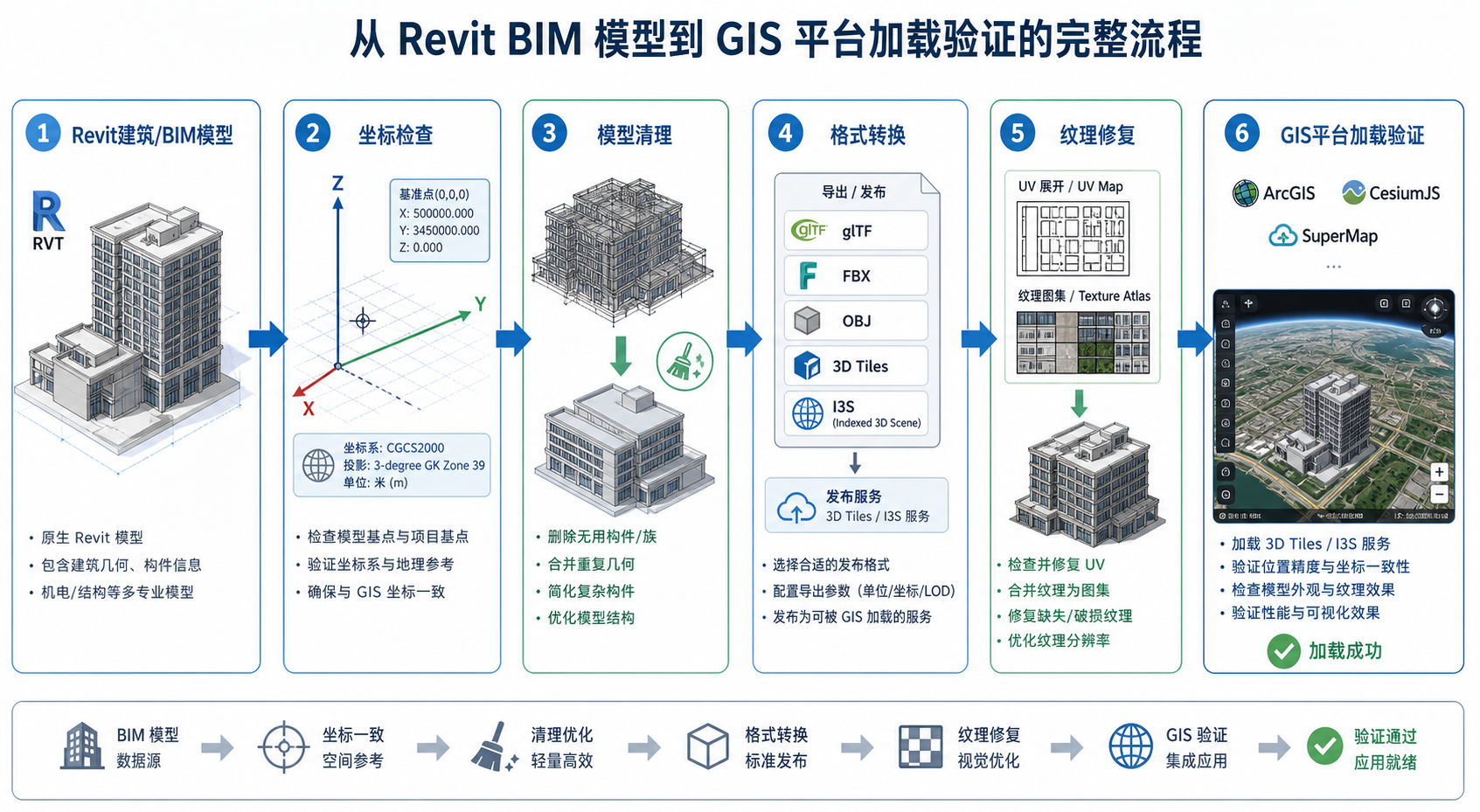

Revit模型转GIS流程与Revit模型纹理坐标修复示意图
Revit模型转GIS通常需要同时处理坐标、格式、几何、材质和纹理坐标。

引言：Revit模型转GIS不是简单另存为

Revit模型属于BIM数据，重点表达建筑构件、楼层、族、材质和工程信息；GIS三维平台更关注地理坐标、空间索引、分块加载、地形叠加和Web端渲染性能。因此，Revit模型转GIS不能只理解为“导出一个三维格式”，而是要完成从工程坐标到地理坐标、从BIM构件到GIS可视化模型、从材质贴图到可渲染纹理的一整套转换。

如果你只把Revit模型直接导出为FBX、OBJ、DAE或glTF，再拖进GIS软件，最容易出现三类问题：

  • 模型位置不对：偏到海里、漂在空中、旋转角度错误。
  • 模型显示很慢：构件太细、面数太多、没有做层级简化。
  • 纹理异常：贴图丢失、UV坐标错乱、纹理被拉伸或反复平铺。

背景：Revit模型转GIS常见失败场景

在GIS项目中，Revit模型通常会被转换到以下目标环境：

  • ArcGIS Pro或ArcGIS Enterprise，用于生成场景图层、I3S或SLPK。
  • Cesium或其他WebGIS平台，用于发布3D Tiles。
  • QGIS、Blender、FME、CityEngine等工具链，用于中间检查、清理和格式转换。
  • 数字孪生平台，用于把建筑模型叠加到倾斜摄影、地形和管线数据上。

Revit模型转GIS时，问题往往不是出在某一个按钮，而是出在数据链路中某个环节没有处理好。例如：Revit项目使用了内部原点，导出后没有绑定真实坐标；FBX材质路径是本机绝对路径，换电脑后贴图丢失；OBJ虽然能表达纹理，但没有正确写出MTL文件；glTF支持PBR材质，但UV坐标在转换过程中被重建失败。

所以建议先判断目标：你是要做GIS分析，还是只做三维可视化？如果只是可视化，可以重点保留外立面、屋顶和主要结构；如果要查询构件属性，则需要额外处理BIM属性映射。

原理：为什么Revit模型转GIS会出现坐标和纹理问题

1. Revit坐标和GIS坐标不是同一套体系

Revit中常见的坐标概念包括内部原点、项目基点、测量点和共享坐标。GIS中常用的是投影坐标系或地理坐标系，例如CGCS2000、高斯克吕格、UTM、WGS84经纬度等。

如果Revit模型没有正确设置共享坐标，或者导出工具只读取了内部坐标，模型进入GIS后就会出现位置偏移。更严重的是，有些WebGIS渲染引擎在处理超大坐标值时会产生精度抖动，导致模型闪烁、边线漂移或纹理缝隙明显。

2. BIM材质和GIS三维格式材质表达不同

Revit材质通常包含外观资源、贴图、颜色、透明度、反射等信息。但GIS平台常用的3D Tiles、glTF、I3S或OBJ，并不一定能完整继承Revit材质参数。很多转换工具只会保留漫反射贴图和基础颜色，高级材质会被简化。

3. 纹理坐标异常通常与UV有关

纹理坐标通常称为UV坐标，用来说明一张二维贴图如何贴到三维模型表面。Revit模型纹理坐标修复的核心，就是检查UV是否被正确导出、是否在转换过程中丢失、是否存在缩放比例异常、是否有面法线翻转导致贴图显示异常。

如果一个墙面在Revit中显示正常，但转到GIS后贴图被拉得很长，常见原因包括：

  • 导出格式没有完整保留UV坐标。
  • 转换工具对构件进行了合并，导致原构件UV被重新计算。
  • 模型单位从英尺、毫米或米转换时比例不一致。
  • 贴图路径丢失，GIS平台用默认材质替代。
  • 法线方向错误，导致某些面背面显示或纹理反转。

步骤：Revit模型转GIS的推荐工作流

步骤一：在Revit中先整理模型

不要直接拿完整施工模型去转GIS。施工模型里可能包含大量细小构件，例如螺栓、门把手、家具族、管件配件、隐藏构件和临时构造线。这些内容会显著增加转换时间和Web端加载压力。

  1. 复制一个专门用于GIS发布的Revit视图。
  2. 关闭不需要的类别，例如家具、注释、细小机电配件、临时构件。
  3. 保留建筑外壳、屋顶、主要立面、楼层、关键设备和需要查询的构件。
  4. 检查材质是否使用本地可访问的贴图文件。
  5. 尽量避免使用过于复杂的族几何。

这一步的目标是减少数据量，同时保留GIS场景需要表达的信息。对于城市级三维场景，LOD策略比完整保留BIM细节更重要。

步骤二：确认Revit模型坐标

Revit模型转GIS前，必须确认坐标来源。建议至少记录以下信息：

  • 项目使用的坐标系名称。
  • 是否设置了共享坐标。
  • 模型基点对应的真实东坐标、北坐标和高程。
  • 是否存在旋转角，例如建筑轴网与正北方向不一致。
  • 单位是毫米、米、英尺还是其他单位。

如果模型没有真实坐标，可以先用一个控制点进行定位。控制点最好来自测绘成果、规划底图或已知GIS底图，而不是手工在地图上大致拖动。

步骤三：选择合适的中间格式

不同项目可以选择不同路线。常见路线如下：

路线 适合场景 注意事项
Revit导出FBX，再转glTF或3D Tiles WebGIS可视化、Cesium发布 需要重点检查材质路径、UV和坐标偏移
Revit导出DAE或OBJ，再用Blender清理 需要手工修复纹理、法线和模型面 OBJ依赖MTL和贴图文件，文件组织要完整
Revit通过FME转换GIS格式 批量转换、属性映射、坐标处理 需要配置转换参数和坐标系统
Revit到ArcGIS Pro场景图层 ArcGIS体系内发布和管理 需要检查ArcGIS版本、BIM文件支持和坐标定义
Revit导出IFC再转GIS 跨软件交换、保留部分构件语义 IFC到WebGIS仍需简化和材质处理

如果目标是Cesium，推荐最终生成3D Tiles或glTF；如果目标是ArcGIS平台，推荐使用ArcGIS Pro处理BIM数据并生成场景图层；如果中间需要修复纹理坐标，Blender通常是很实用的检查工具。

步骤四：转换前统一贴图文件

Revit模型纹理坐标修复之前，先确认贴图文件没有丢失。很多“纹理错乱”其实是“贴图路径丢失”造成的。

  1. 把所有贴图复制到同一个项目目录，例如textures文件夹。
  2. 避免中文路径、空格过多、特殊符号和超长路径。
  3. 导出FBX、OBJ或glTF后，检查是否生成了贴图目录。
  4. 如果使用OBJ，确认OBJ、MTL和纹理图片在相对路径下能互相引用。
  5. 用Blender或其他三维查看器打开一次，确认贴图是否能正常加载。

建议把转换项目组织成清晰目录：

project/
  source_revit/
  export_fbx/
  textures/
  blender_check/
  gis_output/
  tiles/

步骤五：用Blender检查和修复纹理坐标

如果导入GIS后出现纹理拉伸、错位或方向错误，可以先在Blender中检查模型，而不是直接在GIS平台里反复试错。GIS平台更适合加载验证，不适合作为精细纹理编辑工具。

  1. 将Revit导出的FBX、OBJ或DAE导入Blender。
  2. 检查模型单位和缩放比例，确认建筑尺寸是否合理。
  3. 切换到UV编辑相关视图，查看墙面、屋顶、地面等主要构件是否有UV展开。
  4. 如果某些面没有UV，需要重新展开或按投影方式生成UV。
  5. 如果纹理比例错误，调整UV缩放，而不是只缩放贴图图片。
  6. 如果纹理方向颠倒，检查UV方向和面法线方向。
  7. 导出为glTF或FBX时，勾选贴图、材质和法线相关选项。

对于规则建筑外立面，常用做法是按面或按立方体投影生成UV；对于复杂曲面，自动展开可能产生接缝，需要局部手工调整。Revit模型纹理坐标修复要优先处理肉眼可见的大面，不建议把时间浪费在远景不可见的小构件上。

步骤六：处理模型原点和地理定位

WebGIS渲染中，模型如果带着很大的投影坐标直接参与渲染，可能会出现精度问题。因此常见做法是：

  • 模型几何保持相对本地坐标，数值接近原点。
  • 在GIS平台中通过经纬度、高程和旋转角进行放置。
  • 发布3D Tiles时设置合适的变换矩阵或地理参考。
  • 保留一份坐标说明文档，记录偏移量和坐标系。

如果使用Cesium，常见流程是把模型转成glTF，再生成3D Tiles，并在tileset或外部配置中处理位置、旋转和高度。如果使用ArcGIS Pro，则建议在场景中检查模型是否与底图、地形、倾斜摄影或地籍数据对齐。

步骤七：在GIS平台中验证结果

转换完成后，不要只看模型能不能打开，还要做空间验证和显示验证。

  1. 叠加权威底图或测绘控制点，检查平面位置。
  2. 叠加地形或高程面，检查模型是否悬空或下沉。
  3. 查看建筑朝向，确认正北、项目北和旋转角没有混淆。
  4. 拉近查看外立面，检查纹理是否拉伸、错位、丢失。
  5. 切换不同浏览器或客户端，检查WebGIS加载效果。
  6. 记录转换参数，便于后续批量处理同类模型。

这一步能及时发现坐标、单位、纹理、法线和LOD问题。很多项目失败不是因为不会转换，而是没有做最后的验证闭环。

常见坑：Revit模型转GIS时最容易忽略的问题

坑一：只修模型，不修坐标

模型在三维软件里显示正常，不代表进入GIS后位置正确。GIS场景必须关注坐标系、单位和高程基准。尤其是多栋建筑、多源数据叠加时，坐标误差会被明显放大。

坑二：贴图文件没有随模型一起发布

OBJ、FBX、glTF等格式对贴图的处理方式不同。有些格式会引用外部图片，有些可以打包，有些转换工具会重写路径。如果发布到服务器后路径不一致，纹理就会丢失。

坑三：把施工级BIM模型直接发布到WebGIS

施工级模型包含大量细节，浏览器端加载压力很大。GIS发布模型应该进行简化、合并、分层和分块。对于城市级展示，过细的构件不会提升体验，反而会造成卡顿。

坑四：纹理坐标修复后没有重新导出法线

法线用于决定模型表面的光照方向。法线错误时，模型可能出现黑面、闪烁、背面不可见或纹理看起来异常。修复UV后，建议同时检查法线方向。

坑五：单位转换造成纹理比例异常

Revit项目可能以英尺作为内部单位，而GIS项目常用米。导出和转换中如果单位处理不一致，模型尺寸可能看似正确，但纹理比例会被放大或缩小，导致墙砖、幕墙和地面材质不自然。

方法比较：几种Revit模型转GIS方案怎么选

方法 优点 缺点 建议使用场景
Revit直接导出FBX 操作简单，很多三维工具支持 坐标、材质和贴图需要后处理 单体建筑可视化、需要进入Blender修复
Revit导出IFC 更偏BIM交换，保留部分构件语义 WebGIS渲染前仍需转换和简化 需要兼顾构件分类和属性的项目
ArcGIS Pro读取BIM数据 GIS体系完整，适合场景图层发布 需要熟悉ArcGIS数据组织和坐标设置 ArcGIS平台内的BIM GIS融合
FME转换 适合批处理、属性映射和自动化流程 需要许可和转换配置经验 多模型批量转换、企业级数据生产
Blender中转修复 适合检查纹理坐标、法线和模型面 不直接解决GIS坐标管理问题 Revit模型纹理坐标修复、材质整理
生成3D Tiles 适合Cesium和WebGIS大场景加载 需要处理分块、LOD和地理参考 数字孪生、城市三维场景、浏览器展示

如果你只处理一个模型，可以采用“Revit导出FBX或IFC，Blender检查纹理，再转glTF或3D Tiles”的路线。如果你在ArcGIS生态内工作，则优先考虑ArcGIS Pro的BIM到场景图层工作流。如果你要处理几十个模型，建议尽早搭建FME或脚本化转换流程。

检查清单：转换前后逐项核对

转换前检查

  • 是否明确目标平台：ArcGIS、Cesium、QGIS三维视图还是其他WebGIS。
  • 是否确定坐标系、单位、高程基准和旋转角。
  • 是否准备了用于GIS发布的轻量化Revit视图。
  • 是否删除或隐藏无关细节构件。
  • 是否整理贴图文件并使用相对路径。
  • 是否记录模型基点和真实坐标的对应关系。

转换中检查

  • 导出格式是否支持材质和纹理。
  • 是否保留UV坐标、法线和贴图文件。
  • 是否发生单位缩放错误。
  • 是否出现模型整体旋转或镜像。
  • 是否需要把模型几何平移到局部原点附近。

转换后检查

  • 模型是否与底图、地形、倾斜摄影或控制点对齐。
  • 模型高度是否正确，是否悬空或埋入地下。
  • 主要立面纹理是否拉伸、错位、翻转或丢失。
  • 浏览器或GIS客户端加载是否流畅。
  • 属性是否按需求保留，例如楼层、构件类型、名称或编号。
  • 是否保存转换参数和版本记录，便于复现。

FAQ：Revit模型转GIS和纹理坐标修复常见问题

1. Revit模型转GIS最推荐什么格式？

没有唯一答案。Cesium和WebGIS可视化通常更偏向glTF或3D Tiles；ArcGIS平台通常使用场景图层、SLPK或I3S；中间修复纹理时可以使用FBX、OBJ或DAE进入Blender。关键是目标平台支持什么，以及你是否需要保留属性、材质和层级结构。

2. 为什么Revit导出后纹理全部变白？

常见原因是贴图路径丢失、材质没有被导出、目标格式不支持原始材质参数，或者发布到服务器后纹理文件没有一起上传。先检查导出目录中是否有贴图图片，再检查材质引用路径。

3. Revit模型纹理坐标修复一定要用Blender吗？

不一定，但Blender是常用且直观的检查工具。它可以检查UV、法线、材质和模型面。对于自动化项目，也可以用专业转换工具或脚本处理，但前期仍建议用可视化工具确认问题类型。

4. 模型进入GIS后位置偏移怎么办？

先不要急着手工拖动。应检查Revit共享坐标、导出单位、GIS坐标系、模型原点、旋转角和高程基准。如果只靠手工移动，很容易在下一次更新模型时再次偏移。

5. 为什么模型在Blender中正常，在WebGIS中纹理又错了？

可能是导出glTF或3D Tiles时没有正确打包纹理，也可能是WebGIS渲染引擎对材质参数支持有限。还要检查图片格式、纹理尺寸、跨域访问、服务器路径和浏览器控制台报错。

6. Revit模型能不能直接用于空间分析？

多数情况下不能直接用于传统GIS空间分析。Revit模型更偏构件和工程语义，GIS空间分析需要明确的地理坐标、拓扑关系和可计算几何。若要做日照、可视域、通行、碰撞或应急分析，需要根据分析目标重新组织数据。

7. 纹理拉伸和模型比例错误有什么区别？

模型比例错误是建筑尺寸不对，例如十米的墙变成一百米；纹理拉伸是建筑尺寸对，但墙面贴图比例不对，例如砖块被拉成长条。前者重点检查单位和缩放，后者重点检查UV坐标和贴图比例。

结论：先定坐标，再修纹理，最后做GIS验证

Revit模型转GIS的核心不是单个导出按钮，而是一条完整的数据生产流程。可靠的顺序应该是：先清理Revit模型，再确认坐标和单位，然后选择合适格式转换，接着检查材质、贴图、UV和法线，最后在GIS平台中验证位置、高程、纹理和性能。

如果你遇到“Revit模型转GIS怎么做?纹理坐标如何修复?”这个问题，可以按本文的检查清单逐项排查。坐标问题优先从共享坐标、单位和控制点入手；纹理问题优先从贴图路径、UV坐标和法线入手。只要把这两条线理清，Revit到GIS的转换成功率会明显提高，后续批量发布和WebGIS加载也更容易稳定。
