CIM与数字孪生啥关系?BIM+GIS如何落地? 这是很多 GIS 同学、规划信息化人员和 WebGIS 开发者都会遇到的问题：概念听起来都很大，但真正做项目时，仍然要回答数据从哪里来、如何融合、平台展示什么、业务怎么闭环。

本文不做空泛概念堆叠，而是从 GIS 项目实施角度，说明 CIM、数字孪生、BIM+GIS 的关系，并给出一套可落地的技术路线、数据流程、常见坑和检查清单。

引言：先把三个概念放到一个项目里看

如果只看定义，CIM、数字孪生、BIM+GIS 很容易混在一起。实际项目中可以这样理解：

• BIM：建筑信息模型，重点描述单体建筑或工程构件，例如楼层、墙体、管线、设备、构件属性。
• GIS：地理信息系统，重点描述空间位置、地形地貌、道路、水系、地块、行政区、管网、遥感影像等城市空间对象。
• CIM：城市信息模型，可以看成城市尺度的数据底座，把地上地下、室内室外、宏观微观数据统一组织起来。
• 数字孪生：在 CIM 或其他空间底座上接入实时数据、业务模型和仿真能力，用来反映、分析、预测和优化现实世界。

所以，CIM与数字孪生啥关系?BIM+GIS如何落地? 这类问题的关键不是选一个更“高级”的概念，而是弄清楚项目目标：是做城市三维底座、规划审批辅助、园区运维、管网管理，还是做实时监测和应急推演。

背景：为什么 BIM+GIS 项目经常落不了地

很多 BIM+GIS 项目失败，不是因为 Cesium、SuperMap、ArcGIS、QGIS 或 PostGIS 不行，而是前期没有把数据边界和业务边界定义清楚。

常见情况包括：

• 只采购三维可视化平台，但没有稳定的数据更新机制。
• BIM 模型很精细，导入 WebGIS 后加载极慢。
• GIS 底图使用地方坐标系，BIM 模型使用项目坐标系，两者叠不上。
• 倾斜摄影、白模、BIM、地下管线数据来源不同，精度等级不一致。
• 平台展示效果不错，但业务人员仍然回到 Excel、CAD、纸质图纸中处理工作。

从 GIS 角度看，BIM+GIS 落地的本质是：把不同尺度、不同格式、不同坐标、不同更新频率的数据，组织成可查询、可分析、可维护、可服务化的空间数据体系。

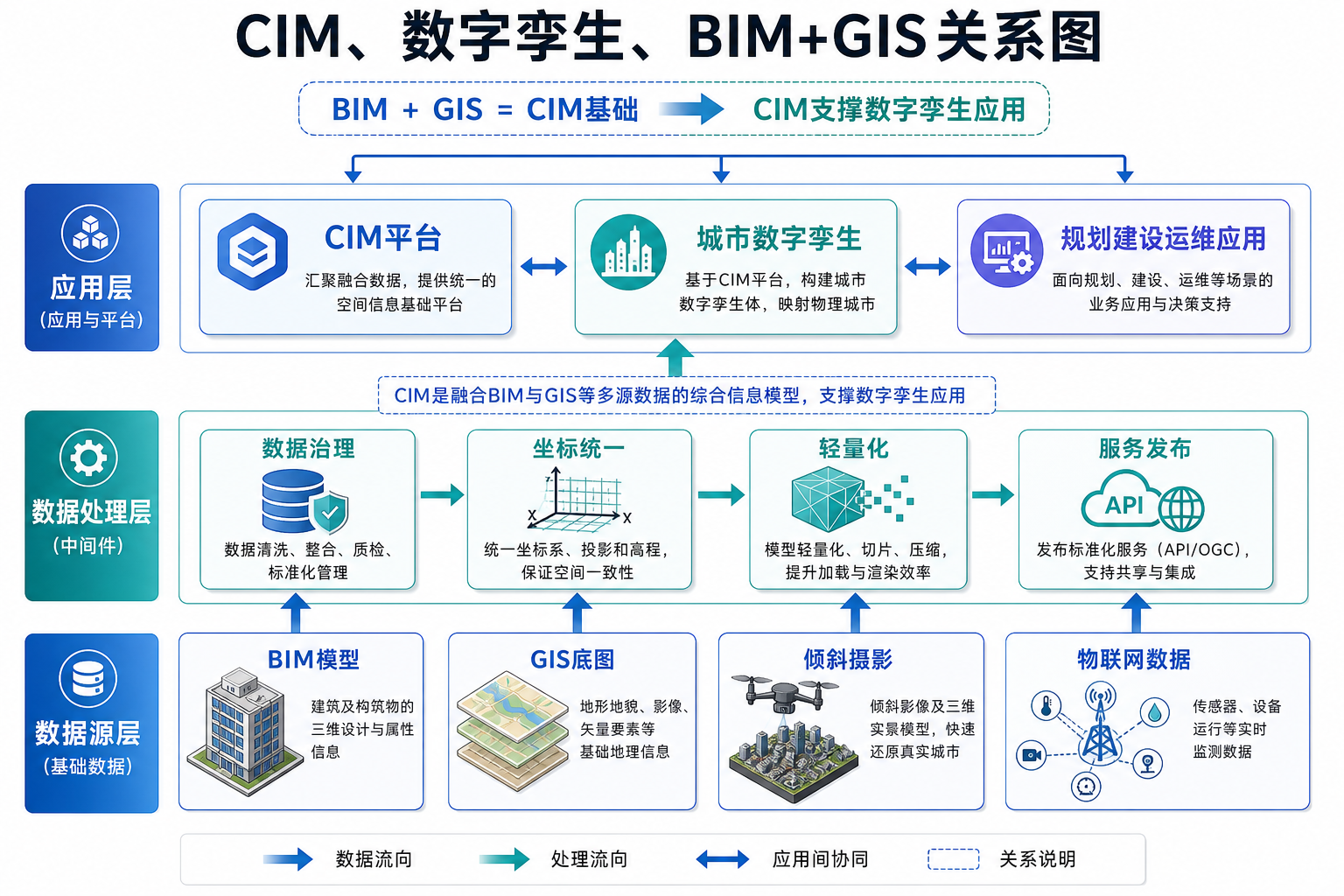

原理：CIM、数字孪生、BIM+GIS 的关系

CIM 是城市级空间数据底座

CIM 不是简单的“三维地图”，也不是把所有模型放进一个浏览器。它更像一个城市级空间信息底座，通常包含：

• 二维 GIS 数据：行政区、地块、道路、管网、控制线、规划图层。
• 三维 GIS 数据：地形、影像、倾斜摄影、三维白模、精模。
• BIM 数据：建筑、桥梁、轨道交通、地下空间、厂站、设备模型。
• 属性数据：权属、用途、规划指标、审批状态、运维记录。
• 时空数据：传感器、视频、车辆、人员、能耗、水位、环境监测。

因此，CIM 更偏向“城市数据组织方式”和“空间底座能力”。如果没有统一的坐标、编码、分层、元数据和服务接口，CIM 很容易变成一次性展示工程。

数字孪生更强调实时与闭环

数字孪生不是单纯的三维可视化。它通常至少包含四个层次：

1. 现实对象：建筑、道路、管网、设备、车辆、人流、水系等。
2. 数字表达：GIS 图层、BIM 模型、三维场景、属性表、时序数据。
3. 实时连接：物联网传感器、视频 AI、业务系统、工单系统、监测平台。
4. 分析反馈：告警、预测、仿真、调度、决策、运维闭环。

所以，CIM 可以作为数字孪生城市的基础底座；数字孪生则在 CIM 上进一步接入动态数据和业务模型。

BIM+GIS 是实现 CIM 和数字孪生的重要技术组合

BIM 解决“建筑和构件内部细节”，GIS 解决“空间位置和城市范围关系”。两者结合后，才能回答这类问题：

• 某栋楼在城市中的具体位置、周边道路和地块条件是什么？
• 一个设备属于哪栋楼、哪一层、哪个房间？
• 地下管线和地上建筑基础是否冲突？
• 规划指标、建筑模型和现状地形是否一致？
• 事故点周边 500 米内有哪些重点设施和疏散通道？

这就是 BIM+GIS 落地的价值：不是为了“把模型放到地图上”，而是为了让模型参与空间查询、业务分析和管理流程。

步骤：BIM+GIS 如何落地成可用系统

第一步：先确定业务场景，不要先堆数据

落地前要先问清楚：系统到底服务谁、解决什么问题、以什么结果验收。

常见可落地场景包括：

• 规划审查：红线、控规指标、建筑高度、日照、退界、用地性质叠加检查。
• 园区运维：楼宇、楼层、房间、设备、管线、工单、能耗监测。
• 地下管网管理：管线三维化、碰撞检查、开挖影响分析、事故定位。
• 工程建设管理：施工进度、质量安全、BIM 模型与现场影像对比。
• 应急指挥：风险点、视频、传感器、人口、道路、救援资源联动。

如果业务只需要地块级查询，就没必要一开始接入全量高精度 BIM；如果目标是设备运维，就必须建立楼层、房间、设备编码和工单系统的关联。

第二步：梳理数据清单和精度等级

BIM+GIS 落地前建议先做一张数据资产表。表中至少包含数据名称、格式、坐标系、精度、更新频率、责任部门和用途。

数据类型	常见格式	主要用途	落地注意点
二维 GIS 数据	Shapefile、GeoPackage、FileGDB、PostGIS	底图、查询、空间分析	统一坐标系、字段编码和拓扑质量
BIM 模型	RVT、IFC、DAE、glTF、3D Tiles	建筑构件、设备、楼层空间	需要轻量化、构件编码和坐标转换
倾斜摄影	OSGB、3D Tiles、S3M	城市真实场景展示	关注数据量、LOD 和坐标精度
遥感影像	GeoTIFF、COG、WMTS	背景底图、变化监测	切片服务、金字塔和缓存策略
物联网数据	MQTT、HTTP API、时序数据库	实时监测、告警、数字孪生	需要设备空间定位和时间戳规范

第三步：统一坐标系和空间基准

BIM+GIS 最常见的问题是模型偏移、旋转、比例不对。原因通常包括：

• BIM 使用项目局部坐标，GIS 使用国家或地方投影坐标。
• BIM 模型没有正确设置项目基点、测量点或真北方向。
• 导出 IFC、glTF 或 3D Tiles 时丢失坐标转换参数。
• 三维平台使用 WGS84，经纬度和本地投影坐标转换不一致。

建议的处理流程是：

1. 确定项目统一空间基准，例如 CGCS2000、高斯克吕格投影、地方独立坐标或 WGS84。
2. 为 BIM 模型建立控制点，记录项目坐标到 GIS 坐标的平移、旋转和高程转换关系。
3. 转换后在 GIS 中用道路红线、建筑轮廓、控制点进行叠加检查。
4. 保留转换参数，不要只保存转换后的结果文件。

在 QGIS、ArcGIS Pro 或 PostGIS 中都可以做坐标检查。对于 WebGIS 三维展示，还要确认 Cesium、Mapbox、OpenLayers 或 Leaflet 所使用的坐标和切片服务坐标是否一致。

第四步：BIM 模型轻量化，不要直接上全量模型

很多项目把设计阶段 BIM 模型直接放到 Web 端，结果浏览器卡顿、移动端无法打开。原因是设计模型面向建模和施工，不一定适合在线渲染。

BIM 轻量化一般包括：

• 删除无关构件，例如螺丝、倒角、家具细节、施工临时构件。
• 按楼栋、楼层、专业、系统进行拆分。
• 合并材质和纹理，减少 Draw Call。
• 转换为适合 WebGIS 的格式，例如 3D Tiles、glTF、I3S 或平台专用三维缓存。
• 建立 LOD，即不同距离显示不同精细程度。
• 保留关键属性，例如构件 ID、楼层、专业、设备编码、资产编号。

轻量化的原则是：能支撑业务查询和展示即可，不要把设计软件里的全部细节搬到浏览器。

第五步：建立统一编码，把模型和业务数据连起来

如果没有统一编码，BIM+GIS 系统只能看，不能管。建议至少建立以下编码关系：

• 地块编码：关联规划、权属、用地性质、指标数据。
• 建筑编码：关联楼栋、审批、产权、运维信息。
• 楼层编码：关联楼层平面、房间、消防分区。
• 房间编码：关联人员、资产、能耗、租赁、安防。
• 设备编码：关联传感器、工单、巡检、维修记录。
• 管线编码：关联材质、管径、埋深、权属、维护记录。

在数据库层面，可以用 PostGIS 管理空间对象，用 PostgreSQL 普通表管理业务对象，再通过编码字段关联。对于大模型三维瓦片，通常在属性表或批量表中保留对象 ID，用于点击查询和业务联动。

第六步：发布服务，而不是只交付文件

可落地的 CIM 或数字孪生平台，通常需要服务化能力。常见服务包括：

• 二维地图服务：WMS、WMTS、XYZ Tiles、矢量瓦片。
• 要素服务：WFS、GeoJSON API、Feature Service。
• 三维服务：3D Tiles、I3S、S3M 或平台三维服务。
• 影像服务：COG、WMTS、ArcGIS Image Service。
• 业务接口：REST API、GraphQL、MQTT、WebSocket。

服务化之后，前端可以按需加载，后台可以统一权限控制，数据更新也不会依赖手工拷贝文件。

第七步：从一个最小闭环场景开始上线

不要一开始就做“全城市数字孪生”。更稳妥的做法是先选一个最小闭环，例如园区设备运维：

1. 导入园区底图、楼栋轮廓和三维模型。
2. 统一楼栋、楼层、房间和设备编码。
3. 接入一类实时设备，例如电表、水表或环境传感器。
4. 实现地图定位、模型高亮、实时曲线、异常告警、工单派发。
5. 让业务人员在系统中完成一次从发现问题到处理完成的闭环。

完成这个闭环后，再扩展到更多数据和场景，成功率远高于一次性建设大而全平台。

常见坑：CIM 和数字孪生项目最容易踩的坑

只重视三维展示，忽略数据治理

三维效果容易汇报，但真正长期使用的是数据治理能力。没有数据标准、坐标规范、更新机制和责任分工，平台很快会变成“旧模型展厅”。

BIM 模型太重，WebGIS 端无法流畅加载

BIM 模型应根据业务需求轻量化。规划审查可能只需要外轮廓和高度，设备运维才需要构件和设备属性。不同场景要采用不同模型精度。

坐标转换靠手调，后期无法复现

很多项目用手工拖动模型解决偏移问题，短期看起来能叠上，后期数据更新就会全部错位。正确做法是记录控制点、转换参数和坐标基准。

没有把实时数据绑定到空间对象

数字孪生强调动态映射。传感器只有编号和数值还不够，必须知道它对应哪栋楼、哪个房间、哪台设备、哪个空间位置。

平台功能多，但业务流程没有改变

如果业务人员仍然在线下处理审批、巡检、报修和调度，平台就只是展示屏。真正落地要让空间数据参与流程。

方法比较：CIM、数字孪生、BIM+GIS 该怎么选技术路线

路线	适合场景	优点	限制
二维 GIS + 属性数据库	地块管理、基础查询、专题制图	成本低、成熟稳定、易维护	不适合精细三维空间表达
倾斜摄影 + GIS	城市实景展示、现状核查	真实感强、覆盖范围大	单体语义弱，难以直接做构件级管理
BIM + GIS	建筑、园区、地下空间、工程管理	兼顾宏观位置和微观构件	坐标、轻量化和编码要求高
CIM 平台	城市级空间数据底座、规划建设管理	适合多源数据统一管理	需要长期数据治理和标准体系
数字孪生平台	实时监测、应急指挥、仿真推演、运维闭环	能接入实时数据并支持决策	需要传感器、业务系统和模型算法支撑

如果项目预算和数据基础有限，建议从二维 GIS + 关键三维模型开始；如果已有大量 BIM 和 IoT 数据，可以逐步演进到 CIM 和数字孪生。不要因为概念更热，就跳过数据治理和业务闭环。

检查清单：BIM+GIS 落地前后怎么验收

数据检查

• 是否明确所有数据来源、责任部门和更新频率？
• 是否统一坐标系、高程基准和单位？
• 是否记录 BIM 到 GIS 的坐标转换参数？
• 是否完成模型轻量化和分层分级？
• 是否保留关键属性和对象编码？

平台检查

• 二维、三维、影像、模型是否通过服务加载，而不是本地文件堆叠？
• 是否支持按范围、楼栋、楼层、专业、设备类型查询？
• 是否有权限控制和数据更新流程？
• 是否能在普通办公电脑或目标终端上稳定运行？
• 是否提供日志、接口文档和运维手册？

业务检查

• 是否明确至少一个真实业务闭环？
• 系统是否替代或改进了原有工作流程？
• 业务人员是否能独立完成查询、定位、分析和处理？
• 实时数据是否绑定到具体空间对象？
• 验收指标是否包含数据质量、性能、更新和业务效果？

FAQ：关于 CIM、数字孪生和 BIM+GIS 的常见问题

CIM 和数字孪生是一回事吗？

不是一回事。CIM 更偏向城市级信息模型和空间数据底座，数字孪生更强调现实对象与数字空间的实时映射、分析预测和业务反馈。数字孪生可以基于 CIM 建设，但不能把 CIM 简单等同于数字孪生。

BIM+GIS 落地一定要做三维吗？

不一定。很多业务先从二维 GIS、属性管理和简单三维白模开始更实际。只有当业务需要楼层、构件、设备、地下空间或三维空间关系时，才需要更高精度的 BIM+GIS 融合。

BIM 模型导入 GIS 后位置偏移怎么办？

先检查 BIM 项目坐标、GIS 坐标系、高程基准、单位和导出参数。不要只在前端手动拖动模型。应建立控制点和转换参数，并在 QGIS、ArcGIS Pro 或三维平台中用实测点、建筑轮廓和道路数据进行校核。

数字孪生项目必须接入物联网数据吗？

如果完全没有动态数据，通常只能算静态三维 GIS 或 CIM 展示。数字孪生并不一定一开始接入大量传感器，但至少应有实时或准实时数据、状态更新、告警分析或业务反馈机制。

PostGIS 在 CIM 或 BIM+GIS 项目中有什么作用？

PostGIS 适合管理二维空间数据、地块、道路、管网、建筑轮廓、空间索引和空间查询。对于 BIM 模型本身，通常会转换为三维瓦片或模型服务；但模型对象的属性、编码和业务关联仍然可以放在 PostgreSQL/PostGIS 中统一管理。

WebGIS 前端展示 BIM 模型推荐什么格式？

常见选择包括 3D Tiles、glTF、I3S 或平台专用三维缓存。Cesium 生态中 3D Tiles 使用较多；ArcGIS 生态中 I3S 较常见。选择格式时要考虑平台兼容性、LOD、属性查询、权限控制和模型更新流程。

结论：先做数据底座，再做业务闭环

回到标题中的问题：CIM与数字孪生啥关系?BIM+GIS如何落地? 可以用一句话概括：BIM 和 GIS 是重要的数据与空间能力，CIM 是城市级数据底座，数字孪生是在这个底座上接入实时数据、分析模型和业务反馈。

真正可落地的 BIM+GIS 项目，不是把模型堆到三维场景里，而是完成坐标统一、模型轻量化、编码关联、服务发布和业务闭环。对 GIS 读者来说，最值得优先掌握的是数据治理、空间基准、服务化发布和场景拆解能力。

建议从一个小而完整的业务场景开始，例如园区设备运维、地下管线管理或规划审查辅助。只要这个场景能完成“数据进入、空间定位、问题发现、业务处理、结果反馈”的闭环，CIM 和数字孪生就不再只是概念，而会变成真正有用的 GIS 工程能力。
