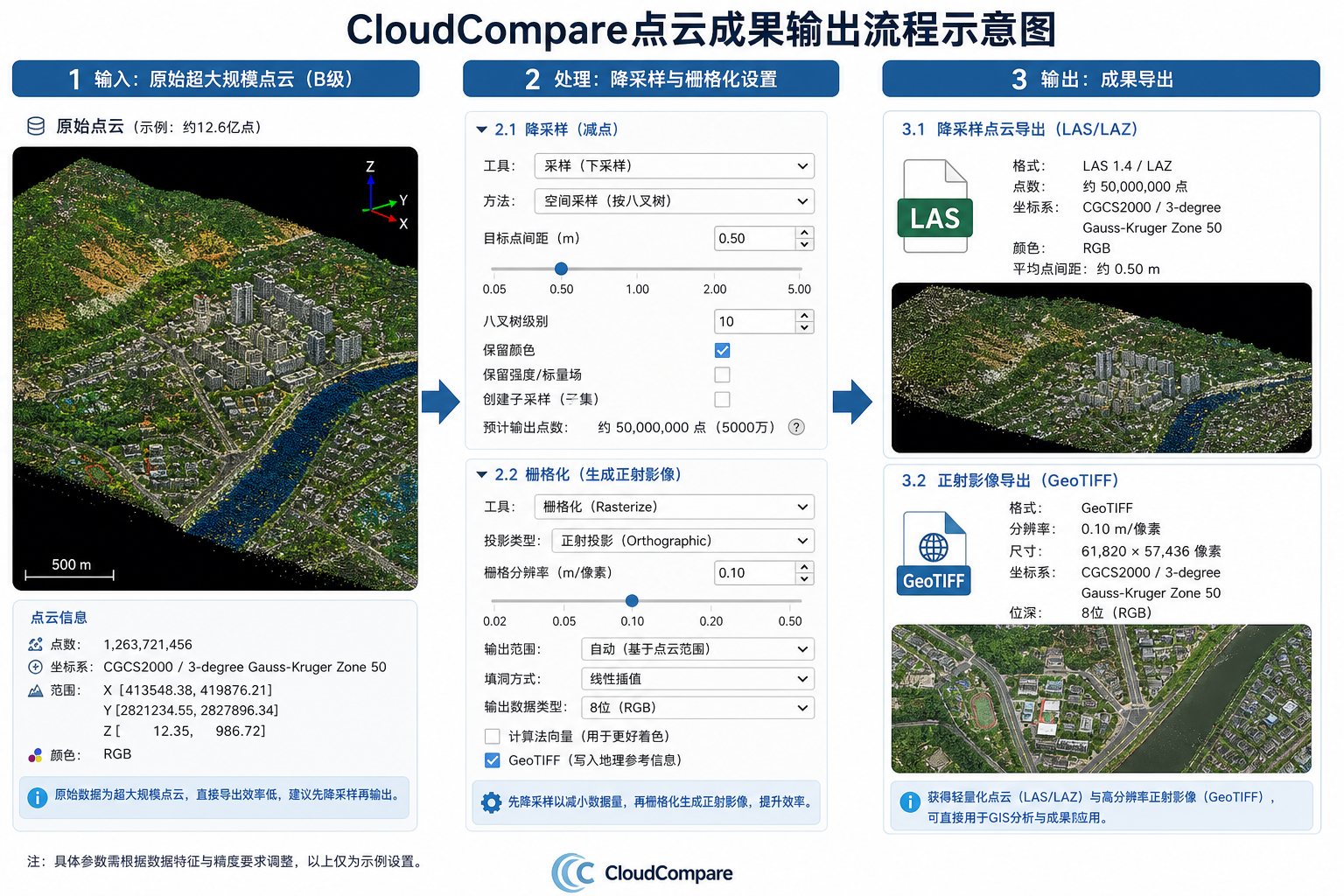

CloudCompare成果输出: 亿级数据怎么抽稀?正射影像图如何生成?
《CloudCompare成果输出: 亿级数据怎么抽稀?正射影像图如何生成?》这篇教程面向已经完成点云配准、裁剪或分类的读者，重点解决两个很实际的问题：点云成果太大无法交付时如何抽稀，以及如何从点云生成可用于制图、汇报或GIS叠加的正射影像图。
在工程项目里，CloudCompare常被用来处理激光雷达点云、无人机倾斜摄影点云、三维扫描成果和地形点云。前期处理完成后，真正卡住人的往往不是“能不能打开”，而是“亿级数据怎么输出给别人用”“正射影像图怎么从点云里生成出来”。本文按实际交付流程来讲，不追求复杂理论，重点放在参数选择、结果检查和常见失败原因。
引言：CloudCompare成果输出为什么容易卡在抽稀和正射影像图
点云处理完成后，成果输出通常有三类需求：给甲方查看、给GIS软件叠加分析、给后续建模或测绘软件继续处理。不同需求对应的输出方式并不一样。如果直接把完整亿级点云交出去，文件可能非常大，普通电脑打不开，WebGIS也很难流畅加载。
CloudCompare成果输出时，抽稀的核心目标不是“随便减少点数”，而是在保留形态、颜色、高程趋势和关键边界的前提下，让数据规模适合使用场景。正射影像图生成也是同理，它不是简单截图，而是把点云按固定分辨率投影到平面，形成可量测、可叠加的栅格成果。
背景：亿级点云成果为什么不能直接交付
亿级点云通常包含数千万到数亿个点，每个点可能带有XYZ坐标、RGB颜色、强度、分类、法线或其他标量字段。即使只保存XYZ和RGB，LAS、LAZ、PLY或E57文件也可能达到数GB甚至更大。
直接输出完整点云会带来几个问题：
- 打开慢：接收方的电脑内存不足时，CloudCompare、ArcGIS Pro、QGIS或其他软件可能直接卡死。
- 渲染慢：WebGIS或三维平台需要分块、索引和多级细节，普通点云文件不适合直接加载。
- 传输慢：成果交付、网盘上传、内网同步都会受到文件体积影响。
- 分析成本高：很多GIS分析只需要整体形态或高程趋势，并不需要保留每一个原始点。
- 格式不匹配：有些下游软件只支持LAS/LAZ、GeoTIFF、DXF或栅格格式，不适合直接接收原始工程点云。
因此，CloudCompare成果输出前通常要做两件事：第一，对亿级数据进行合理抽稀；第二，根据需要生成正射影像图、DSM、DEM或栅格高程图。
原理：CloudCompare抽稀和正射影像图生成的基本逻辑
点云抽稀可以理解为从原始点云中选择一部分点，形成更轻量的数据集。常见抽稀思路包括随机抽样、空间间距抽稀和体素网格抽稀。在GIS交付中，更推荐使用与空间距离相关的抽稀方式，因为它能让点分布更均匀。
CloudCompare里常用的抽稀工具是Subsample。它可以按照随机数量、空间距离或其他策略减少点数。对于地形、道路、建筑立面、管线走廊等场景，通常优先考虑空间距离抽稀，也就是设置点与点之间的最小距离。
正射影像图生成的逻辑是把三维点云投影到二维网格。每个网格单元根据落入其中的点计算颜色、高程或其他属性。CloudCompare中常用工具是Rasterize，它可以将点云转换为栅格图像，并输出彩色正射影像、DSM、DEM或GeoTIFF等成果。
需要注意：从点云生成的正射影像图质量，取决于点云密度、颜色质量、坐标系统、投影方向和栅格分辨率。如果点云本身缺少RGB颜色，或者点密度不足，生成的正射影像图就可能出现空洞、马赛克或纹理不清晰。
步骤：CloudCompare亿级数据怎么抽稀
1. 先保存原始成果副本
抽稀前建议先保存一份完整点云副本。抽稀是数据简化操作，一旦覆盖原始成果，后续如果需要更高精度，很难再恢复。
- 打开CloudCompare并加载原始点云。
- 确认点云坐标、颜色、分类或标量字段是否正常。
- 在DB Tree中选中原始点云。
- 先另存一份原始文件，例如
project_full.laz或project_full.e57。
如果点云特别大，建议优先使用LAZ格式存储原始成果。LAZ是LAS的压缩版本，适合激光雷达点云交付和归档。
2. 判断抽稀目标：查看、分析还是建模
抽稀参数不能只看点数，要先判断用途。不同用途可参考下面的原则：
| 使用场景 | 推荐抽稀思路 | 注意事项 |
|---|---|---|
| 快速浏览和汇报 | 较大间距抽稀，优先保证打开流畅 | 允许丢失部分细节，但颜色和整体轮廓要保留 |
| GIS叠加和制图 | 按地图比例尺和栅格分辨率抽稀 | 重点保留道路、地形、建筑边界等空间关系 |
| 断面、高程分析 | 谨慎抽稀，间距不宜过大 | 高程变化剧烈区域要检查误差 |
| 三维建模或精细测量 | 尽量保留原始密度或只做轻度抽稀 | 不要为了文件小牺牲关键几何细节 |
3. 使用Subsample进行空间距离抽稀
在CloudCompare中，最常用的亿级数据抽稀流程如下：
- 在DB Tree中选中需要抽稀的点云。
- 进入菜单：Edit → Subsample。
- 在抽稀方式中选择基于空间距离的模式。
- 设置最小点间距，例如
0.05、0.1、0.2或0.5，单位取决于当前点云坐标单位。 - 执行后，CloudCompare会生成一个新的抽稀点云对象。
- 不要立即删除原始点云，先检查抽稀结果。
如果点云坐标单位是米，0.1通常表示点间距约为10厘米。对于无人机地表点云，10厘米到50厘米可能适合制图或浏览；对于室内扫描、构件测量或精细立面，可能需要更小的间距。
判断抽稀参数时，不要只问“亿级数据怎么抽稀”，而要问“抽稀后用于什么比例尺、什么软件、什么分析”。同一份点云，给Web预览和给精细测量的抽稀参数完全不同。
4. 对比抽稀前后效果
抽稀完成后，建议做三项检查：
- 整体形态：缩放到全图范围，看地形、建筑、道路是否完整。
- 局部细节：放大到关键区域，看边界、沟渠、台阶、屋顶线是否被过度简化。
- 点数变化：在属性面板查看原始点数和抽稀后点数，确认是否达到交付目标。
如果抽稀后出现明显断裂、线状目标消失、边界变糊，说明间距过大。可以重新用更小的间距抽稀，而不是继续在已抽稀点云上二次抽稀。
5. 输出抽稀后的点云成果
确认抽稀效果后，可以导出成果。常见输出格式如下：
- LAS：通用激光雷达点云格式，兼容性好。
- LAZ：压缩LAS格式，适合大体量交付。
- PLY：常用于三维可视化和网格处理。
- E57：常用于三维扫描和工程点云交换。
- ASCII XYZ：便于检查和脚本处理，但文件可能非常大。
导出时建议使用清晰的命名方式，例如site_subsample_10cm.laz、road_subsample_20cm.las。文件名中写明抽稀间距，后续复查会方便很多。
步骤：CloudCompare正射影像图如何生成
1. 确认点云具备生成正射影像的条件
在CloudCompare中生成正射影像图前，先检查以下条件：
- 点云应有正确的空间坐标，最好是投影坐标系，单位为米。
- 点云最好带有RGB颜色，否则只能生成灰度、高程或标量字段图。
- 目标区域点密度要足够，不能有大面积空洞。
- 点云方向要明确，通常地形正射影像按XY平面投影。
- 如果要在GIS中叠加，输出栅格需要保留地理参考信息。
如果只是从屏幕截图导出图片，得到的是视觉截图，不是严格意义上的GIS正射影像图。要用于QGIS、ArcGIS Pro或其他GIS软件叠加，应通过Rasterize工具生成带空间参考的栅格成果。
2. 使用Rasterize工具设置网格分辨率
基本操作步骤如下：
- 选中需要生成正射影像图的点云。
- 进入菜单：Tools → Projection → Rasterize。
- 在Rasterize窗口中选择投影方向。地表正射通常选择沿Z方向投影到XY平面。
- 设置Grid Step，也就是栅格分辨率。
- 根据需求选择输出字段，例如RGB颜色、高程、强度或其他标量字段。
- 预览栅格结果，检查空洞、颜色和范围。
- 导出为图像或栅格文件。
Grid Step是正射影像图质量的关键参数。数值越小，分辨率越高，文件越大，也越容易暴露点云空洞；数值越大，图像更平滑，文件更小，但细节会减少。
3. Grid Step怎么选
可以按点云密度和制图用途来选择Grid Step：
| 点云或成果用途 | Grid Step建议 | 说明 |
|---|---|---|
| 无人机地表点云制图 | 0.05米到0.2米 | 适合道路、地块、地形展示，需结合实际航摄精度 |
| 大范围快速浏览 | 0.2米到1米 | 优先控制文件体积和生成速度 |
| 建筑立面或精细扫描 | 0.005米到0.05米 | 前提是点云密度足够，且投影方向正确 |
| GIS底图叠加 | 按目标地图比例尺确定 | 不要盲目追求极高分辨率 |
如果原始点云平均点间距约为10厘米，却设置1厘米的Grid Step，图像可能看起来很细，但实际会出现大量插值和空洞，信息并不会凭空增加。
4. 设置空洞填充和像元取值方式
点云投影成栅格时，有些网格可能没有点落入，就会形成空洞。CloudCompare的Rasterize工具通常可以设置空单元处理方式，例如保持空值、插值填充或使用邻近值。
正射影像图用于可视化时，可以适度填充空洞，让图面更连续；如果用于高程分析，则要谨慎填充，因为插值可能改变真实高程。
- 用于汇报图：可适度填补小空洞，重点保证视觉连续。
- 用于GIS量测：尽量保留NoData区域，并在GIS中单独检查。
- 用于DEM/DSM：应明确记录插值方式，避免把填充值当实测值。
5. 导出正射影像图
CloudCompare中可根据需要导出不同类型的栅格成果。常见做法如下：
- 导出彩色正射影像：使用RGB颜色作为输出内容，适合制图和展示。
- 导出高程栅格：使用Z值作为输出内容，适合生成DSM或高程分析。
- 导出GeoTIFF：适合在QGIS、ArcGIS Pro中叠加和进一步处理。
- 导出普通图片：适合报告插图，但不一定带地理参考。
如果后续要在GIS软件中使用，优先选择GeoTIFF等带空间参考信息的格式。导出后建议在QGIS中加载检查，确认范围、位置、像元大小和坐标单位是否正确。
常见坑：CloudCompare成果输出最容易出错的地方
1. 坐标系没有处理好
CloudCompare本身更关注点云几何处理，不像专业GIS软件那样完整管理坐标系定义。很多点云只有坐标数值，没有明确的坐标系元数据。导出正射影像图后，如果在QGIS或ArcGIS Pro中位置不对，常见原因就是坐标系缺失或坐标单位理解错误。
解决思路是：先确认原始点云坐标来自哪个坐标系，再在GIS软件中正确指定或定义空间参考。不要随意“重投影”，更不要把定义坐标系和坐标转换混为一谈。
2. 抽稀间距过大导致细节丢失
抽稀不是压缩文件那么简单。间距过大时，细道路、杆塔、电力线、沟渠边界、建筑檐口等目标可能直接消失。对于线状或薄片状目标，抽稀前应局部放大检查，必要时按区域分别抽稀。
3. 在已经抽稀的数据上继续生成高精度正射影像
如果目标是高质量正射影像图，应尽量使用原始点云或轻度抽稀点云。严重抽稀后的数据再做Rasterize，图像会变粗、空洞增加，边界也会变差。
4. Grid Step设置小于点云实际密度太多
很多初学者以为Grid Step越小越清晰。实际上，如果点云密度不支持，过小的像元只会造成空洞增多、文件变大、处理变慢。合理做法是先估算点间距，再设置接近或略大于点间距的栅格分辨率。
5. 只导出截图当作正射影像图
CloudCompare视图截图适合做汇报插图，但不适合GIS叠加。真正可用于GIS的正射影像图应具有明确范围、像元大小和地理参考。需要制图或空间分析时，应使用Rasterize导出栅格，而不是直接截屏。
方法比较：抽稀点云、正射影像图、DEM和DSM该怎么选
| 成果类型 | 适合用途 | 优点 | 限制 |
|---|---|---|---|
| 抽稀点云 | 三维浏览、粗略量测、后续建模 | 保留三维结构，文件更小 | 仍需要点云软件或三维平台支持 |
| 正射影像图 | 报告制图、GIS叠加、地物判读 | 直观，容易在QGIS和ArcGIS Pro中使用 | 二维成果，无法表达完整三维结构 |
| DSM | 地表高度分析、建筑和植被高度展示 | 保留地物顶部高程 | 不等于裸地高程 |
| DEM | 地形分析、坡度坡向、水文分析 | 适合地形GIS分析 | 需要先分类或滤除建筑、植被等非地面点 |
| 屏幕截图 | 汇报插图、过程记录 | 快速方便 | 通常不具备地理参考，不适合GIS分析 |
如果目标是交付给GIS人员，通常建议至少提供两类成果：一份抽稀后的LAZ点云用于三维查看，一份GeoTIFF正射影像图用于GIS叠加。如果涉及地形分析，还应额外输出DEM或DSM，并说明生成参数。
检查清单：CloudCompare成果输出前后要核对什么
在正式交付前，可以按下面清单逐项检查：
- 是否保留了未抽稀的原始点云备份。
- 抽稀后的点数是否满足接收方软件性能要求。
- 抽稀间距是否写入文件名或交付说明。
- 关键区域是否检查过细节丢失问题。
- 正射影像图是否使用Rasterize生成，而不是简单截图。
- Grid Step是否与点云密度和制图比例尺匹配。
- GeoTIFF在QGIS或ArcGIS Pro中能否正确加载。
- 影像范围、坐标单位、像元大小是否正确。
- NoData或空洞区域是否被识别并说明。
- 如果输出DEM或DSM，是否说明使用的是地面点还是全部点。
- 成果文件名是否包含区域、日期、分辨率或抽稀参数。
- 是否提供必要的坐标系说明和处理记录。
FAQ：CloudCompare成果输出常见问题
CloudCompare亿级数据怎么抽稀比较安全？
比较安全的做法是先保留原始点云，再用Subsample按空间距离抽稀，并根据用途设置间距。用于浏览可以适当加大间距，用于测量和分析要保守。抽稀后一定要对比关键区域，不要只看文件变小了没有。
CloudCompare正射影像图如何生成才能在QGIS中叠加？
应使用Rasterize工具生成栅格成果，并尽量导出GeoTIFF。导出后在QGIS中加载，检查位置、范围、像元大小和坐标系。如果坐标系没有自动识别，需要根据原始点云来源手动指定正确空间参考。
抽稀后的点云还能生成高质量正射影像图吗？
可以生成，但质量取决于抽稀程度。轻度抽稀通常影响不大，严重抽稀会导致影像纹理粗糙、空洞增多、边界变差。如果目标是高质量正射影像图，建议使用原始点云或只做轻度抽稀。
Grid Step是不是越小越好？
不是。Grid Step小于点云实际点间距太多时，影像不会变得更真实，反而可能出现更多空洞和更大的文件。合理做法是根据点云密度、项目精度和输出用途设置分辨率。
CloudCompare能不能直接输出DEM？
可以通过Rasterize输出高程栅格，但DEM要求表示裸地高程。如果点云中包含树木、建筑、车辆等非地面点，需要先进行分类或滤波，只使用地面点生成DEM。否则输出结果更接近DSM。
为什么导出的正射影像图没有颜色？
常见原因是原始点云没有RGB字段，或者Rasterize时没有选择RGB作为输出内容。如果点云只有高程或强度信息，只能生成高程图、强度图或灰度图，不能凭空生成真实彩色正射影像。
为什么GeoTIFF加载到GIS软件后位置偏移？
可能是坐标系缺失、单位不一致、原始点云坐标本身有偏移，或者导出时没有正确保留地理参考。应回到原始点云检查坐标范围，并在GIS软件中确认定义坐标系是否正确。
结论：先定用途，再决定抽稀参数和正射影像图输出方式
CloudCompare成果输出的关键，不是把所有按钮都试一遍，而是先明确成果用途。亿级数据抽稀要围绕接收方软件、制图比例尺和分析精度来设置；正射影像图生成要围绕点云密度、Grid Step、投影方向和地理参考来检查。
实际项目中，建议形成固定流程：保存原始点云、按用途抽稀、检查关键区域、用Rasterize生成正射影像图、在GIS软件中复核空间位置，最后再打包交付。这样既能控制文件体积，也能保证成果在QGIS、ArcGIS Pro和后续GIS工作流中真正可用。
