WebGIS加载BIM太卡?模型轻量化怎么做?
WebGIS加载BIM太卡?模型轻量化怎么做? 这是很多三维 GIS 项目都会遇到的问题：BIM 模型在 Revit、Navisworks 或本地查看器里还能打开，一放到浏览器、Cesium 或其他 WebGIS 三维平台中，就出现白屏、加载慢、旋转卡顿、内存飙升，甚至浏览器崩溃。
这类问题通常不是单纯“服务器不够快”，而是 BIM 模型本身并不适合直接在 WebGIS 中渲染。BIM 关注构件级精细表达，WebGIS 关注大范围空间浏览、快速调度和流畅交互。要让 WebGIS 加载 BIM 更顺，需要做模型轻量化、格式转换、分层分级、纹理压缩和按需加载。
引言：WebGIS加载BIM太卡的核心矛盾
BIM 模型的优势是精细。一个建筑模型里可能包含墙、梁、板、管线、门窗、螺栓、设备、族参数、材质、施工信息等大量构件。对设计、施工和运维来说，这些信息很有价值。
但 WebGIS 的运行环境是浏览器。浏览器端渲染要受到显卡、内存、网络、JavaScript 主线程、WebGL 能力以及移动端设备性能的限制。如果把未经处理的 BIM 模型直接发布到 WebGIS，常见结果就是：
- 模型文件过大，首次下载时间长。
- 三角面数量过高，旋转、缩放、漫游卡顿。
- 构件数量太多，浏览器创建对象和渲染批次过多。
- 材质和纹理未压缩，显存占用过高。
- 没有空间分块，用户看不到的部分也被一次性加载。
- 属性信息过多，查询和点击拾取变慢。
所以，WebGIS加载BIM太卡时，正确思路不是盲目换服务器，而是先判断瓶颈在哪里，再针对性做 BIM 模型轻量化。
背景：为什么BIM模型直接上WebGIS容易卡
BIM 与 WebGIS 的数据组织方式不同。BIM 通常以构件和参数为中心，GIS 则更重视空间索引、范围裁剪、层级调度和地图渲染效率。
例如，一个 Revit 模型中，每一个门窗、管件、设备都可能是独立构件。即使单个构件不大，当构件数量达到数万甚至更多时，WebGIS 平台需要处理大量对象、材质、矩阵和属性绑定。浏览器端每多一次绘制调用，都会增加渲染压力。
另外，BIM 中很多细节对 WebGIS 场景并没有必要。比如远距离浏览园区或城市建筑时，螺丝、扶手圆角、设备内部结构、隐藏构件、施工临时构件通常不会被用户看到，但它们仍然会占用模型体积和渲染资源。
因此，BIM模型轻量化的目标不是简单“压缩文件”，而是在不影响业务使用的前提下，减少 WebGIS 不需要加载和渲染的数据。
原理：BIM模型轻量化到底轻量化什么
做 WebGIS BIM 轻量化时，建议从五个维度理解。
1. 减少几何复杂度
几何复杂度主要看三角面数量、顶点数量和构件数量。复杂曲面、圆管、设备零件、装饰构件通常会产生大量三角面。WebGIS 中三角面越多，显卡负担越重。
常见处理方式包括删除不可见构件、合并小构件、降低曲面精度、简化网格、按楼层或专业拆分模型。
2. 减少渲染批次
浏览器渲染不仅看模型大小，还看绘制调用次数。很多小构件、很多材质、很多独立对象会导致渲染批次过多。即使文件体积不算夸张，也可能在 WebGIS 中很卡。
通常可以通过构件合并、材质合并、实例化渲染和按类型分组来降低批次。
3. 减少纹理和材质占用
BIM 模型里有时会带高分辨率贴图，或者材质数量非常多。WebGIS 浏览器端更适合使用有限数量的材质和压缩纹理。纹理不压缩，会直接增加下载量和显存占用。
4. 做空间分块和层级细节
空间分块是 WebGIS 三维加载的关键。用户当前视角看不到的区域，不应该一次性加载。层级细节通常称为 LOD，即 Level of Detail，意思是根据距离显示不同精度的模型。
3D Tiles 就是 WebGIS 中常见的三维瓦片标准。它通过空间层级、包围盒和误差控制，让 Cesium 等客户端按需请求模型块，而不是一次加载完整 BIM。
5. 控制属性信息
BIM 属性很丰富，但 WebGIS 并不一定需要全部字段。把所有族参数、施工参数、设备参数都发布到前端，会增加数据体积，也会拖慢构件查询和点击拾取。
更合理的做法是只保留 WebGIS 业务需要的字段，例如构件编号、楼层、专业、名称、状态、资产编号和关联业务 ID。
步骤：WebGIS加载BIM太卡时的轻量化流程
步骤一：先确认卡在哪里
不要一开始就盲目简化模型。建议先从浏览器和数据两边排查。
- 如果首次打开很慢，重点检查模型体积、网络传输、瓦片数量和服务响应。
- 如果打开后旋转卡，重点检查三角面数量、构件数量、材质数量和渲染批次。
- 如果点击构件很慢，重点检查属性数据量、拾取方式和构件索引。
- 如果浏览器内存暴涨，重点检查纹理大小、未释放资源和一次性加载范围。
- 如果远距离也卡，重点检查是否缺少 LOD 和空间分块。
在 Cesium 场景中，可以打开浏览器开发者工具，查看网络请求大小、加载耗时和内存变化；也可以观察帧率、瓦片加载数量和显存压力。只有知道瓶颈，后续 BIM模型轻量化才不会走偏。
步骤二：从源头清理BIM模型
模型轻量化最好从源文件开始，而不是只在最后转换格式时处理。源头清理会更可控，也更容易保留业务需要的构件信息。
在 Revit、Navisworks 或 BIM 处理软件中，可以优先清理这些内容：
- 隐藏构件、临时构件、施工辅助构件。
- 不可见的内部零件，例如设备内部结构。
- 对 WebGIS 展示无意义的高精度装饰细节。
- 重复构件、错误构件和孤立构件。
- 过细的管线连接件、螺丝、垫片等微小对象。
- 不需要发布到 WebGIS 的专业模型或楼层。
如果项目只需要楼宇外观展示，可以保留建筑外壳、楼层轮廓和主要立面；如果项目需要室内资产管理，则保留房间、设备、管线和关键构件，但仍应删除不可见细节。
步骤三：按业务场景拆分模型
WebGIS 加载 BIM 时，不建议把整个建筑、园区或综合体合成一个巨大模型。更好的方式是按空间或业务拆分。
- 按楼栋拆分：适合园区、校园、工厂等多建筑场景。
- 按楼层拆分：适合室内导航、楼层管理和消防管理。
- 按专业拆分：适合建筑、结构、机电、管线分专业展示。
- 按区域拆分：适合大型场馆、机场、车站和地下空间。
- 按精度拆分：外壳模型用于远景，精细模型用于近景。
拆分的好处是可以按需加载。用户只看 A 楼，就不加载 B 楼；只看三层，就不加载地下室；只看建筑外观，就不加载机电管线。
步骤四：简化几何并合并构件
几何简化是 BIM模型轻量化中最直接的一步。处理时要注意两点：一是减少三角面，二是减少对象数量。
常见做法包括：
- 降低圆形管线、圆柱、弯头的分段数。
- 删除小于业务可见尺度的微小构件。
- 把同材质、同楼层、同类别的静态构件合并。
- 对重复构件使用实例化思路，而不是复制大量独立网格。
- 保留构件业务 ID，避免合并后无法查询属性。
这里要特别注意：不能为了流畅把所有构件合成一个整体。如果业务需要点击某个设备并查看属性，就必须保留设备与属性之间的映射。比较稳妥的方式是按楼层、类别或业务类型合并，同时保留可查询对象的唯一 ID。
步骤五：压缩纹理和统一材质
纹理和材质经常被忽略，但它们对 WebGIS 性能影响很大。一个 BIM 模型如果带了大量高分辨率贴图，浏览器端下载和显存都会受影响。
建议这样处理：
- 删除没有实际效果的贴图。
- 降低过大的纹理分辨率。
- 合并相近材质，减少材质数量。
- 避免为大量构件创建几乎相同但名称不同的材质。
- 使用 glTF 生态中常见的纹理压缩方式时，先确认目标浏览器和平台支持情况。
如果 WebGIS 项目主要用于运维、查询和空间定位，不一定需要特别真实的材质。清晰的分类颜色、楼层颜色和专业颜色，往往比复杂贴图更实用。
步骤六：转换为适合WebGIS的格式
BIM 原始格式通常不适合浏览器直接加载。常见流程是将 Revit、IFC、FBX、OBJ 等模型转换为 glTF、glb 或 3D Tiles。
如果只是单体小模型展示，glTF 或 glb 可以满足需求；如果是大型建筑、园区、城市级 BIM 场景，更建议转换为 3D Tiles，以便做空间分块、层级加载和视锥裁剪。
一个常见的转换路线如下：
- 从 BIM 软件中导出 IFC、FBX 或其他中间格式。
- 在中间处理软件中清理构件、优化网格、统一材质。
- 转换为 glTF 或 glb，检查模型方向、单位和坐标。
- 对大型模型继续切片为 3D Tiles。
- 在 Cesium 或 WebGIS 平台中测试加载速度和交互性能。
转换后一定要检查坐标。BIM 通常使用项目局部坐标，而 GIS 使用地理坐标或投影坐标。如果坐标处理不正确，模型可能出现在错误位置，或者因为坐标数值过大导致渲染抖动。
步骤七：在WebGIS端做按需加载
模型处理完后，前端加载策略也很关键。即使模型已经轻量化，如果前端一次性加载全部楼栋、全部楼层、全部专业，仍然会卡。
WebGIS 端建议采用这些策略：
- 按视角范围加载模型，离开视野后释放或降低精度。
- 按楼层开关加载，默认只加载当前关注楼层。
- 按专业图层控制，建筑、结构、机电、消防分层显示。
- 远距离显示低精度外壳，近距离再加载精细构件。
- 对属性查询采用后端接口按需请求，不把所有属性一次性塞到前端。
在 Cesium 中使用 3D Tiles 时，要合理设置屏幕空间误差、最大加载内存、瓦片缓存和动态屏幕空间误差等参数。参数并不是越小越好，误差过小会加载更多高精度瓦片，反而导致 WebGIS加载BIM太卡。
常见坑：BIM模型轻量化容易踩的错误
只压缩文件，不减少渲染压力
有些团队只关注压缩包大小，认为文件小了就一定不卡。实际上，WebGIS 卡顿还与三角面、对象数量、材质数量和渲染批次有关。一个压缩后的模型下载很快，但解压后顶点和材质仍然很多，浏览器照样会卡。
把所有构件合并，导致无法查询属性
合并构件可以提升渲染性能，但如果合并策略不对，点击查询、构件高亮、设备定位都会失效。建议先明确哪些构件需要被查询，哪些构件只作为背景展示，再决定合并粒度。
没有LOD，远近都加载同一套精度
用户在几百米外看建筑时，不需要加载窗框、管线和设备细节。如果没有 LOD，远景也加载高精度 BIM，WebGIS 会浪费大量资源。
忽略坐标系和单位
BIM 到 GIS 的过程中，单位和坐标经常出错。毫米、米、英尺混用会导致模型尺寸异常；局部坐标和真实地理坐标没有正确转换，会导致模型偏移、旋转或漂浮。
把全部BIM属性发布到前端
BIM 参数很多，但前端不一定需要。把所有属性塞进 3D Tiles 或前端缓存，会增加体积和内存。更好的方式是前端保留必要索引，详细属性通过后端接口按需查询。
只在高性能电脑上测试
开发人员电脑通常配置较高，但实际用户可能使用普通办公电脑、集成显卡、移动设备或弱网络环境。WebGIS BIM 发布前，应至少在普通配置设备上测试首次加载、旋转、缩放、楼层切换和构件查询。
方法比较：几种BIM轻量化方案怎么选
| 方案 | 适用场景 | 优点 | 注意点 |
|---|---|---|---|
| 源模型清理 | Revit、Navisworks、IFC 源数据可控 | 最根本，能删除无用构件和参数 | 需要懂 BIM 业务，避免误删关键构件 |
| 网格简化 | 三角面过多、曲面过细 | 能明显降低显卡压力 | 过度简化会影响外观和构件识别 |
| 材质和纹理压缩 | 贴图多、显存占用高 | 降低下载量和显存占用 | 要检查浏览器和三维引擎兼容性 |
| 模型拆分 | 楼栋、楼层、专业较多 | 便于按需加载和图层控制 | 拆分后要维护构件 ID 和空间位置 |
| 转换为3D Tiles | 大型 BIM、园区、城市级三维场景 | 支持分块、LOD 和流式加载 | 切片参数和坐标处理要反复测试 |
| 前端按需加载 | WebGIS 交互复杂、用户视角变化大 | 减少一次性加载压力 | 需要前端、服务端和数据组织配合 |
如果项目是小体量单体建筑，可以先尝试 glb 加载、材质合并和构件清理。如果是大型园区或多楼栋 BIM 融合 GIS，建议优先考虑 3D Tiles，并配合楼层、专业和业务分层。
检查清单：发布前如何判断WebGIS BIM是否足够轻
- 是否删除了 WebGIS 场景中看不到、用不到的构件？
- 是否按楼栋、楼层、专业或区域进行了合理拆分？
- 是否控制了三角面数量和构件数量？
- 是否合并了重复材质和相近材质？
- 是否压缩或降低了过大的纹理分辨率？
- 是否保留了业务查询需要的构件 ID？
- 是否把详细属性改为按需查询，而不是全部前端加载？
- 是否转换为 glTF、glb 或 3D Tiles 等适合 WebGIS 的格式？
- 是否检查了模型坐标、单位、高程和朝向？
- 是否在普通办公电脑和实际网络环境中测试过？
- 是否测试了首次加载、旋转、缩放、楼层切换、构件点击和隐藏显示？
- 是否设置了合理的 LOD、瓦片缓存和加载范围？
一个实用判断标准是：用户打开页面后能尽快看到建筑外观，移动视角时没有明显卡顿，需要查看细节时再逐步加载精细构件。不要追求一开始就加载全部 BIM 信息。
FAQ：WebGIS加载BIM太卡常见问题
WebGIS加载BIM太卡，是不是一定要用3D Tiles？
不一定。如果只是一个较小的单体模型，glb 或 glTF 也可以。但如果模型很大，包含多楼层、多专业、多构件，并且需要在 Cesium 这类三维 WebGIS 中流式加载，3D Tiles 通常更合适。
BIM模型轻量化会不会丢失属性？
取决于处理方式。轻量化不等于删除全部属性。建议保留构件唯一 ID、分类、楼层、专业和业务关联字段，详细属性放到数据库中按需查询。这样既能保证 WebGIS 加载性能，也能支持业务查询。
为什么模型文件不大，WebGIS仍然很卡？
因为文件大小只是一个指标。WebGIS 渲染还受三角面数量、构件数量、材质数量、纹理大小和绘制批次影响。有些模型压缩后文件不大，但解压到显存后仍然非常复杂。
能不能直接把Revit模型发布到浏览器？
通常不建议直接发布。Revit 模型是设计建模格式，不是浏览器渲染格式。更合理的流程是先清理、简化和拆分，再转换为 glTF、glb 或 3D Tiles，并在 WebGIS 中按需加载。
BIM和GIS坐标对不上怎么办？
先确认 BIM 模型单位、项目基点、测量点、旋转角度和高程基准，再确认 GIS 使用的坐标系。转换过程中应记录平移、旋转和缩放参数。发布到 WebGIS 后，要用已知控制点或底图进行校验。
模型轻量化到什么程度才合适？
没有统一数值。合适的标准取决于业务场景、设备性能和用户操作方式。原则是远景能快速显示，近景细节够用，交互不卡，查询可用。不要为了视觉细节牺牲核心业务体验。
结论：WebGIS BIM优化要从数据、格式和加载策略一起做
WebGIS加载BIM太卡，通常不是某一个环节的问题，而是 BIM 数据精度、格式转换、空间分块、属性组织和前端加载策略共同作用的结果。

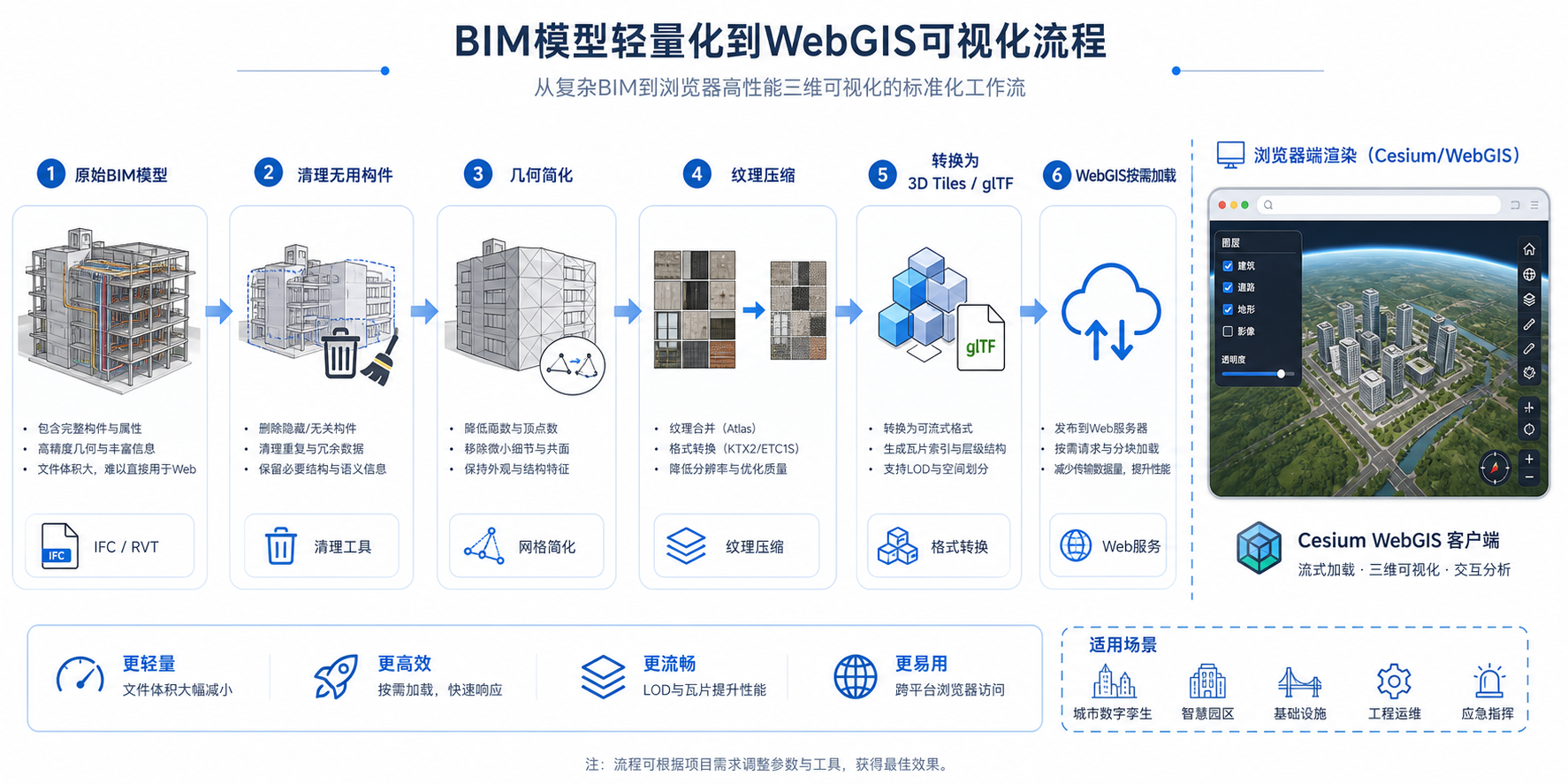

比较稳妥的处理路线是：先判断瓶颈，再清理源 BIM，按业务拆分模型，简化几何和材质，保留必要属性，转换为 glTF、glb 或 3D Tiles，最后在 WebGIS 端做按需加载和 LOD 控制。
对于 GIS 项目来说，BIM模型轻量化的目标不是把模型做得越粗越好，而是在空间位置正确、业务属性可用、视觉表达够用的前提下，让浏览器能够稳定、快速、流畅地加载和交互。
