IFC与CityGML有何区别?3DTiles格式咋选?

wowwwai GIS研习社 · 工具流程与项目排障

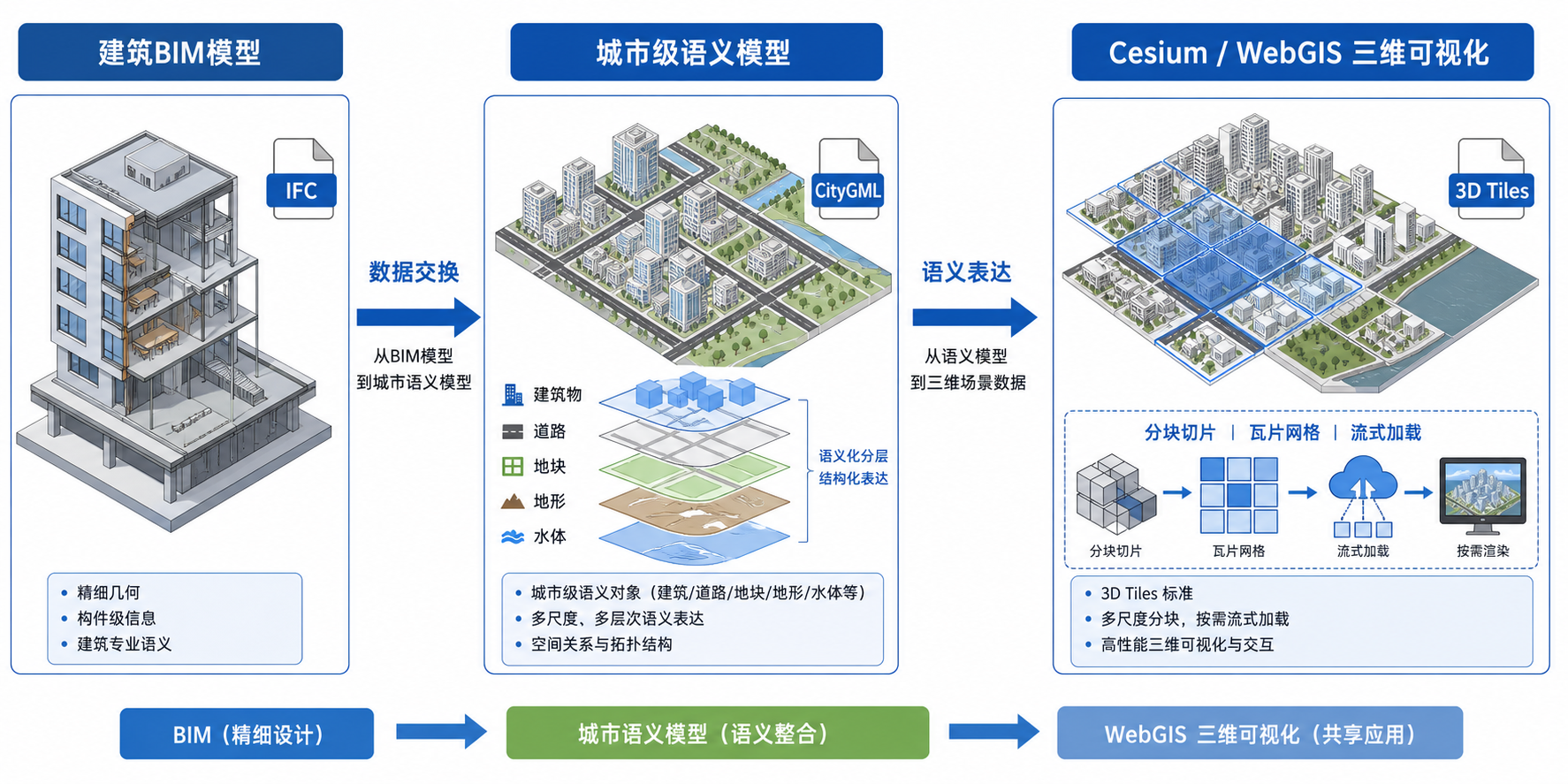

很多同学在做三维城市、BIM+GIS 或 WebGIS 三维可视化时，都会遇到一个问题：IFC与CityGML有何区别?3DTiles格式咋选? 这三个格式看起来都和三维模型有关，但它们的定位完全不同。简单说，IFC偏向建筑信息模型交换，CityGML偏向城市级语义建模，3D Tiles偏向大规模三维数据在网页端的高效加载与渲染。

引言：先别急着转换，先判断你的三维数据要干什么

在实际项目中，很多格式选择错误并不是技术能力问题，而是目标没有先定义清楚。比如，规划部门想表达建筑、道路、地形和植被的城市语义结构；施工单位想保留墙、梁、板、门窗、管线等BIM构件属性；WebGIS团队则更关心模型能不能在浏览器里快速加载。

如果把IFC、CityGML、3D Tiles混为一谈，就容易出现这些问题：

• 把IFC直接拿去做网页三维展示，结果模型太重、加载很慢。
• 把3D Tiles当成长期数据交换格式，后期难以编辑和维护语义信息。
• 把CityGML用于精细施工级BIM管理，发现构件粒度和属性体系不够。
• 格式转换后坐标、楼层、构件属性、纹理或层级关系丢失。

所以，讨论IFC与CityGML区别和3D Tiles格式选择时，关键不是“哪个格式更高级”，而是“哪个格式更适合当前环节”。

背景：IFC、CityGML、3D Tiles分别解决什么问题

IFC：面向BIM的数据交换格式

IFC，全称 Industry Foundation Classes，是建筑信息模型领域常用的开放数据标准。它主要用于在Revit、Archicad、Tekla、Bentley等BIM软件之间交换建筑、结构、机电等模型信息。

IFC关注的是建筑构件及其工程属性。例如：

• 墙、梁、柱、板、门、窗、楼梯等构件。
• 材料、楼层、空间、构件关系、工程分类。
• 建筑构件之间的包含关系和连接关系。
• 设计、施工、运维阶段需要的BIM属性。

如果你的核心问题是“如何保留建筑构件信息”“如何在BIM软件之间交换模型”，IFC通常更合适。

CityGML：面向城市级三维语义模型

CityGML是一种用于表达三维城市对象的开放标准，常用于智慧城市、城市规划、数字孪生底座、三维地籍、城市更新等场景。它不仅关心几何外形，也关心城市对象的语义分类。

CityGML常见对象包括：

• 建筑物及其屋顶、墙面、地面等部件。
• 道路、桥梁、隧道、植被、水体、地形。
• 城市家具，如路灯、站牌、护栏。
• 不同细节层级，也就是LOD。

如果你的核心任务是“表达城市对象”“做城市级数据管理”“支持规划分析和语义查询”，CityGML通常比IFC更贴近GIS场景。

3D Tiles：面向大规模三维数据流式加载

3D Tiles是Cesium生态中广泛使用的三维瓦片格式，主要解决大规模三维数据在Web端加载、调度和渲染的问题。它的重点不是作为原始建模格式，而是作为发布和展示格式。

3D Tiles适合处理这些数据：

• 倾斜摄影三维模型。
• BIM模型发布到浏览器。
• 城市白模或精模。
• 点云数据。
• 大范围三维建筑物数据。

如果你的核心问题是“如何让三维模型在WebGIS里不卡顿地显示”，3D Tiles通常是更合适的发布格式。

原理：IFC与CityGML区别的核心在数据语义和使用场景

理解IFC与CityGML区别，可以从三个维度看：建模对象、语义粒度和应用场景。

1. 建模对象不同

IFC更关心单体建筑内部的构件级信息。一个建筑在IFC中可以被拆解为楼层、空间、墙体、梁柱、门窗、管线等对象。

CityGML更关心城市空间中的对象。一个建筑在CityGML中通常作为城市建筑对象出现，并可能进一步包含屋顶面、墙面、地面、建筑部件等语义面。

这意味着：IFC适合描述“建筑怎么建”，CityGML适合描述“城市里有什么”。

2. 语义粒度不同

IFC的语义粒度更偏工程构件，适合施工、造价、机电、运维等专业场景。CityGML的语义粒度更偏城市实体，适合GIS管理、空间分析和城市规划。

举个例子，同样是一栋楼：

• 在IFC中，你可能关心每一面墙的厚度、材料、防火等级和所属楼层。
• 在CityGML中，你可能关心这栋建筑的高度、用途、屋顶形态、LOD等级和地理位置。
• 在3D Tiles中，你更关心它是否能按空间范围和视距分块加载。

3. 坐标体系和空间范围不同

BIM模型常使用局部坐标或项目坐标，IFC文件中的模型位置不一定直接对应真实地理坐标。GIS数据则通常要求明确的坐标参考系统，例如CGCS2000、WGS 84、Web Mercator或地方投影坐标系。

CityGML天然更接近GIS数据管理方式，通常会带有明确的空间参考和城市级空间范围。3D Tiles在发布时也需要处理地理定位、瓦片层级和包围体，否则在Cesium、Mapbox或其他三维WebGIS框架中会出现位置偏移、尺度错误或加载异常。

步骤：实际项目中3D Tiles格式咋选

判断3D Tiles格式咋选，建议按“源数据类型—目标场景—属性需求—性能要求”四步走。

步骤1：先识别源数据是什么

不同源数据转换到3D Tiles时，处理方式差异很大。

源数据类型	常见格式	适合的目标
BIM模型	IFC、RVT、DAE、OBJ、glTF	建筑级三维展示、BIM+GIS融合
城市建筑模型	CityGML、SHP面拉伸、GeoPackage、PostGIS	城市级三维建筑物管理与展示
倾斜摄影模型	OSGB、OBJ、S3C、DAE	实景三维浏览
点云数据	LAS、LAZ、E57	点云浏览、测量、地形或设施分析
三维网格模型	OBJ、FBX、glTF、GLB	轻量化Web三维展示

如果源数据是IFC，不建议直接把IFC当作WebGIS加载格式，而是通常需要先轻量化、坐标配准，再发布为3D Tiles或glTF相关格式。

步骤2：明确是“管理数据”还是“发布数据”

这是格式选择里最容易被忽略的一步。IFC和CityGML更适合作为交换、管理、归档和语义建模格式；3D Tiles更适合作为Web端发布格式。

• 如果你要保留BIM构件关系，优先保存IFC作为主数据。
• 如果你要维护城市对象语义，优先保存CityGML、CityJSON、PostGIS或GeoPackage等数据。
• 如果你要在Cesium中加载大范围三维模型，优先发布为3D Tiles。

一个较稳妥的工程做法是：源数据保留IFC或CityGML，Web发布使用3D Tiles。不要只保留转换后的3D Tiles，否则后期编辑、属性补充和数据更新会很痛苦。

步骤3：判断是否需要语义属性查询

3D Tiles可以携带一定的批量属性或要素属性，但它并不等同于完整的BIM或城市语义数据库。如果你的系统需要复杂查询，比如按楼层、专业、构件类型、建筑用途、规划指标筛选，建议把属性放在数据库里维护。

常见组合方式如下：

• IFC负责保留BIM构件原始信息。
• PostGIS负责存储业务属性、空间索引和查询关系。
• 3D Tiles负责前端三维渲染。
• Cesium或其他WebGIS框架负责交互、定位和属性联动。

这种架构比单纯依赖一个三维文件更可靠，也更便于后期维护。

步骤4：根据前端性能选择3D Tiles组织方式

3D Tiles的价值在于分块、层级细节和按需加载。模型转换时要关注以下参数：

• 瓦片大小是否合理，单个瓦片过大会导致加载慢。
• 是否有LOD层级，远处模型是否可以简化。
• 纹理是否过大，是否需要压缩。
• 坐标是否已经正确转换到目标坐标体系。
• 属性是否只保留前端真正需要的字段。
• 模型是否进行了几何合并、实例化或轻量化处理。

如果只是把一个巨大IFC、OBJ或倾斜摄影模型机械转换成一个3D Tiles数据集，而不做轻量化和分层，前端仍然可能很卡。

常见坑：IFC、CityGML转3D Tiles最容易出问题的地方

坑1：坐标位置不对

这是BIM+GIS融合中最常见的问题。IFC模型可能使用局部坐标，CityGML通常有地理坐标，3D Tiles发布时又要适配Cesium的地球坐标环境。如果没有处理好坐标转换，模型可能出现在海上、地下、空中，或者与底图错位几十米到几百米。

排查时建议检查：

• 源数据是否有明确坐标参考系统。
• 是否存在毫米、厘米、米之间的单位差异。
• 是否使用了正确的EPSG代码。
• 是否有本地工程坐标到地理坐标的转换参数。
• Cesium加载时是否额外设置了模型矩阵或偏移量。

坑2：模型太精细，网页加载不动

IFC模型经常包含大量细小构件，例如螺栓、扶手、设备零件、管线附件等。这些内容对施工管理有价值，但对城市级WebGIS展示可能没有必要。

发布3D Tiles前建议删除或简化：

• 不可见或内部构件。
• 过细的装饰构件。
• 对当前业务无用的机电细节。
• 超大纹理和重复材质。
• 冗余属性字段。

坑3：把3D Tiles当成唯一数据源

3D Tiles适合加载和展示，但不适合作为长期维护的唯一数据源。项目上线后，如果只保留3D Tiles，后续要修改构件属性、更新建筑高度、补充规划指标或重新生成LOD，会变得很困难。

建议至少保留以下数据：

• 原始IFC或CityGML文件。
• 转换过程中的中间数据。
• 坐标转换参数和处理脚本。
• 属性映射表。
• 最终发布的3D Tiles数据。

坑4：CityGML的LOD概念和渲染LOD混淆

CityGML中的LOD强调城市对象表达的细节层级，例如LOD1体块、LOD2屋顶结构、LOD3外立面细节。3D Tiles中的LOD更偏向渲染调度和性能优化，例如远处用低精度瓦片，近处加载高精度瓦片。

两者都叫LOD，但目的不完全一样。前者偏语义建模，后者偏渲染性能。

方法比较：IFC、CityGML、3D Tiles怎么选

比较项	IFC	CityGML	3D Tiles
主要定位	BIM数据交换	城市级三维语义模型	Web端三维流式渲染
典型场景	建筑设计、施工、运维	智慧城市、规划、三维地籍	Cesium三维展示、数字孪生前端
语义重点	墙、梁、柱、设备、空间等构件	建筑、道路、水体、植被、地形等城市对象	瓦片、包围体、层级、批量属性
是否适合编辑维护	适合BIM侧维护	适合城市语义数据维护	不适合作为主维护格式
是否适合Web加载	不适合直接加载	通常需要转换	适合
常用工具链	Revit、BIM软件、IfcOpenShell	FME、3DCityDB、CityJSON工具	Cesium、转换工具、三维数据发布平台

推荐选择规则

• 做BIM模型交换：优先IFC。
• 做城市级语义建模：优先CityGML或CityJSON。
• 做WebGIS三维展示：优先3D Tiles。
• 做BIM+GIS融合：IFC作为源数据，GIS数据库管理空间属性，3D Tiles负责前端展示。
• 做智慧城市三维底座：CityGML或数据库作为管理层，3D Tiles作为发布层。

检查清单：项目落地前这样确认格式方案

在决定IFC、CityGML和3D Tiles的格式路线前，可以按下面清单逐项确认。

• 数据来源：源数据是BIM、倾斜摄影、点云，还是城市建筑面数据？
• 业务目标：是交换、分析、管理，还是Web展示？
• 语义要求：是否需要保留构件级属性或城市对象语义？
• 坐标要求：是否有明确坐标参考系统和转换参数？
• 性能要求：是否需要在浏览器中加载大范围三维数据？
• 维护要求：后期是否需要频繁更新模型和属性？
• 数据库需求：是否需要PostGIS等数据库支持空间查询和业务联动？
• 转换链路：是否记录了从IFC或CityGML到3D Tiles的完整处理步骤？
• 验证方式：是否在Cesium或目标平台中检查了位置、尺度、纹理、属性和性能？

经验建议：不要用一个格式解决所有问题。更稳妥的方案是把IFC或CityGML作为数据管理层，把3D Tiles作为三维发布层。

FAQ：IFC与CityGML和3D Tiles常见问题

IFC可以直接在Cesium里加载吗？

通常不建议直接加载IFC。浏览器端直接解析和渲染复杂IFC模型的性能压力较大，也不利于大范围场景调度。实际项目中更常见的做法是将IFC轻量化后转换为glTF、GLB或3D Tiles，再在Cesium中加载。

CityGML可以替代IFC吗？

一般不能简单替代。CityGML适合表达城市级对象和语义，IFC适合表达BIM构件和工程属性。如果项目重点是施工级构件管理，IFC更合适；如果重点是城市空间管理和规划分析，CityGML更合适。

3D Tiles能保留IFC里的所有BIM属性吗？

理论上可以映射一部分属性，但不建议把所有BIM属性都塞进3D Tiles。过多属性会增加数据体积，也不利于前端性能。更合理的做法是3D Tiles保留前端识别所需ID，详细属性放在数据库或业务服务中查询。

CityGML和3D Tiles哪个更适合智慧城市平台？

如果是数据管理和城市对象语义表达，CityGML更适合；如果是网页端三维浏览和交互展示，3D Tiles更适合。智慧城市平台通常不是二选一，而是用CityGML或数据库管理数据，用3D Tiles发布前端场景。

IFC转3D Tiles后位置偏移怎么办？

先检查IFC是否使用局部坐标，再确认单位、投影坐标系、地理坐标转换参数和模型原点。必要时需要通过控制点、工程坐标转换参数或GIS配准流程，把BIM模型正确放到真实地理位置上。

小项目只做三维展示，还需要CityGML吗？

不一定。如果只是展示一个建筑或一个园区模型，源数据可以是IFC、OBJ、FBX或glTF，最终发布为3D Tiles即可。CityGML更适合需要城市级语义、标准化管理和多类城市对象整合的项目。

结论：按数据生命周期选择，而不是按格式名选择

回到“IFC与CityGML有何区别?3DTiles格式咋选?”这个问题，答案可以概括为一句话：IFC管BIM构件交换，CityGML管城市语义建模，3D Tiles管Web端高效展示。

在真实GIS项目里，最推荐的思路不是寻找一个万能格式，而是建立清晰的数据链路：源数据用IFC或CityGML保留语义和可维护性，空间属性和业务关系放入数据库管理，面向WebGIS发布时再转换为3D Tiles。

这样做的好处是明显的：数据能维护，属性能查询，坐标能校验，前端也能流畅加载。对GIS学习者和三维平台开发者来说，理解这一点，比单纯记住格式定义更重要。
