“缓解城市热岛效应?GIS风道分析怎么做?”这个问题,常见于城市更新、控规评估、绿地系统规划和通风廊道专项研究中。对 GIS 学习者来说,风道分析并不是简单画几条箭头,而是要把地形、建筑高度、下垫面、绿地水体、主导风向和城市形态一起放到空间分析框架里,判断哪里容易积热、哪里可以形成通风廊道、哪里需要控制开发强度。

本文以实务工作流为主,讲清楚用 GIS 做城市热岛缓解中的风道分析时,需要准备哪些数据、怎样建立分析指标、如何在 QGIS 或 ArcGIS Pro 中落地操作,以及结果应该怎样检查和表达。

引言:GIS风道分析解决的不是“风从哪来”一个问题

在城市热岛治理中,GIS风道分析的核心目标是识别和保护有利于空气流动的空间通道。它通常回答四类问题:

  • 城市外围冷空气或湿润空气从哪些方向进入城区?
  • 哪些道路、河流、绿廊、低密度建设区可以承担通风廊道功能?
  • 哪些高密度建筑组团会阻挡主导风向?
  • 在规划调整中,哪些区域应降低建筑密度、控制高度或增加开敞空间?

需要注意,GIS风道分析不是 CFD 数值模拟的替代品。GIS 更适合做宏观和中观尺度的空间筛选、通风潜力评价、廊道识别和规划管控分区;如果要计算街谷风速、湍流和建筑单体绕流,则需要进一步使用 CFD 工具。

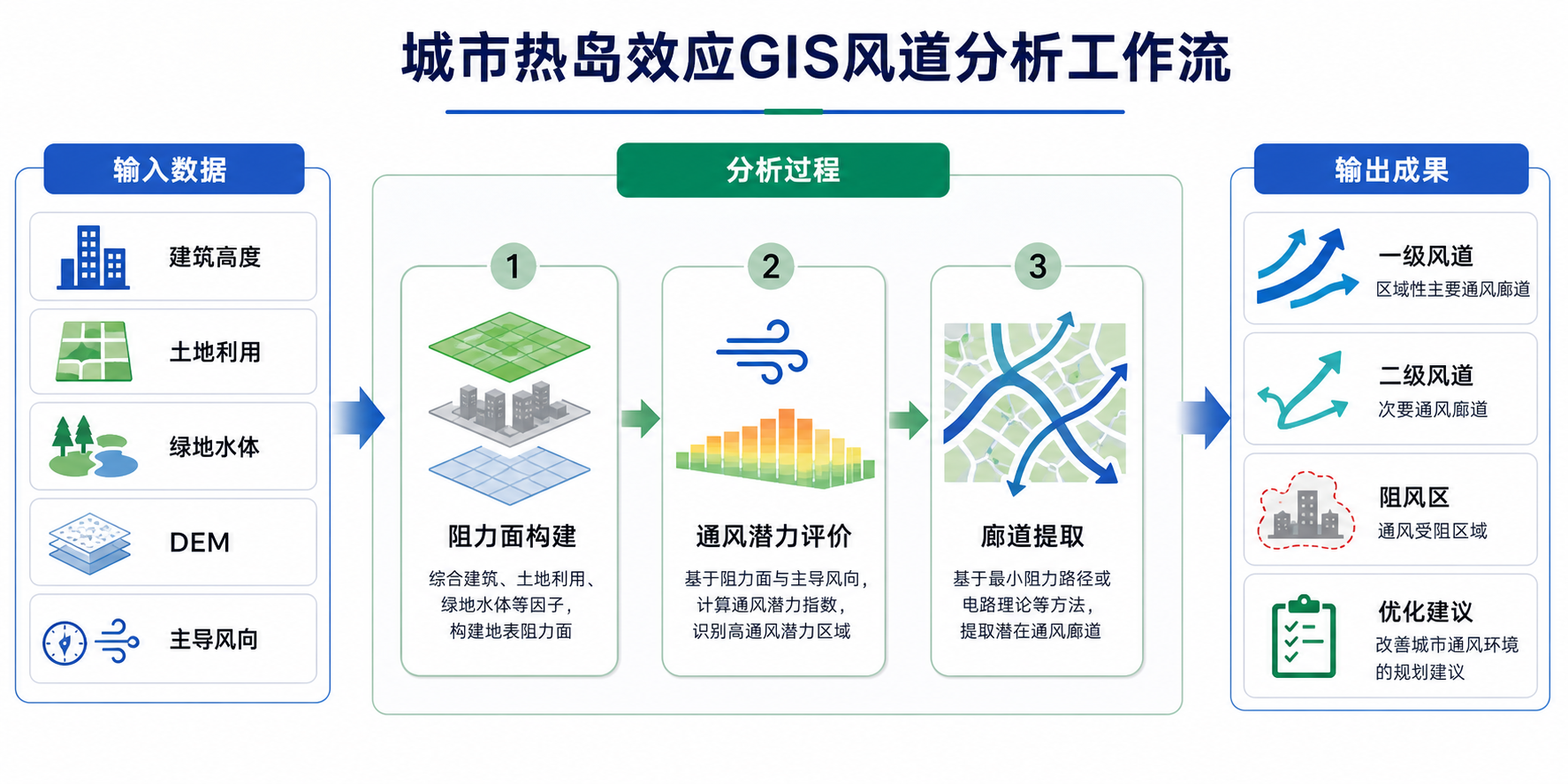

城市热岛效应GIS风道分析与通风廊道识别流程
GIS风道分析通常从多源空间数据出发,构建通风阻力面,再识别通风廊道和阻风区域。

背景:为什么城市热岛效应需要风道分析

城市热岛效应指城市区域温度明显高于周边郊区或自然区域的现象。它与建筑密集、硬化地表比例高、植被不足、夜间散热差、机动车和空调排热等因素有关。

从空间角度看,城市热岛往往不是均匀分布的。高温区通常集中在高密度建设区、大面积硬化地表、工业仓储区、交通枢纽和绿地水体不足的片区。如果这些区域又位于通风不畅的位置,热量更难扩散,体感温度和污染物累积问题会更明显。

因此,GIS风道分析在热岛缓解中的作用主要包括:

  • 识别冷源:如山体、林地、大型公园、河湖湿地、农田等。
  • 识别通道:如河道、道路绿带、铁路廊道、低密度开敞空间等。
  • 识别阻隔:如连续高层建筑带、高容积率片区、大型封闭组团等。
  • 辅助规划:为建筑高度控制、蓝绿空间连通、通风廊道保护提供依据。

原理:GIS风道分析的基本逻辑

GIS风道分析的基本思想,是把城市空间看成一个对空气流动有不同“阻力”的表面。绿地、水体、开敞道路、低矮建筑区的阻力较小;高层建筑密集区、连续街区、山体背风坡或大型封闭地块的阻力较大。

实际分析中,通常会把多类空间因子转换成栅格,再进行标准化和加权叠加,形成一张通风阻力面或通风潜力面。

常用影响因子

因子 常见数据来源 对风道分析的意义
主导风向 气象站多年风玫瑰、气象再分析数据 决定通风廊道的主要方向和入口位置
建筑高度 建筑轮廓数据、倾斜摄影、激光雷达、规划数据 判断高层建筑阻风和粗糙度变化
建筑密度 建筑面数据、用地数据 识别连续高密度建设区
土地利用 国土变更调查、遥感解译、规划用地 区分绿地、水体、建设用地和工业区
植被与水体 NDVI、绿地数据、水系数据 识别冷源和低阻力空间
地形 DEM、等高线 判断山谷风、坡向和冷空气下沉通道
地表温度 Landsat、MODIS、ECOSTRESS 等遥感反演结果 验证热岛高温区与通风条件的关系

如果研究区是平原城市,建筑形态、用地类型、绿地水体和主导风向通常更关键;如果是山地或丘陵城市,DEM、坡度、坡向和山谷通道必须重点考虑。

步骤:用GIS做城市热岛风道分析的实操流程

步骤1:明确分析尺度和目标

开始前先确定分析尺度。不同尺度对应的数据精度和方法不同:

  • 城市总体尺度:适合识别主通风廊道、冷源区和热岛核心区,栅格分辨率可为 30 米至 100 米。
  • 片区规划尺度:适合分析控规单元、更新片区和重点开发区,建议使用 5 米至 30 米数据。
  • 街区或建筑尺度:GIS 可做前期筛选,但精细风环境应结合 CFD 模拟。

如果只是做城市热岛缓解方案,建议先完成城市或片区尺度的 GIS风道分析,再选取关键阻风区进行精细模拟。

步骤2:整理基础空间数据

推荐准备以下数据,并统一坐标系、裁剪范围和空间分辨率:

  • 行政边界或研究区边界;
  • 建筑物轮廓及建筑高度;
  • 土地利用或用地现状;
  • 道路、河流、湖泊、公园绿地;
  • DEM 地形数据;
  • 遥感地表温度或热岛强度分布;
  • 多年主导风向和季节性风向资料。

坐标系建议使用适合当地的投影坐标系,不建议在经纬度坐标系下直接计算面积、距离、密度和栅格成本距离。

步骤3:构建建筑阻力指标

建筑是城市通风的重要阻力来源。可以从建筑高度、建筑密度和迎风面阻挡三个角度建立指标。

常见做法如下:

  1. 将建筑面数据叠加到分析网格,例如 50 米或 100 米网格。
  2. 统计每个网格内的平均建筑高度、最高建筑高度和建筑覆盖率。
  3. 根据主导风向计算建筑排列是否形成连续阻挡带。
  4. 把统计结果归一化为 0 到 1 的阻力值。

在 QGIS 中,可以使用“创建网格”“按位置连接属性”“字段计算器”和“栅格化”完成该流程。在 ArcGIS Pro 中,可以使用 Fishnet、Spatial Join、Summary Statistics、Polygon to Raster 等工具。

步骤4:构建下垫面通风阻力

土地利用类型对通风和热环境影响明显。可以按经验给不同类型赋阻力值,例如:

用地类型 通风阻力建议 说明
水体 开敞且具冷源效应
大型公园绿地 利于降温和空气交换
农田、林地 较低 可作为外围冷源
低密度居住区 阻力取决于建筑高度和布局
高密度商业办公区 高层密集,常形成阻风区
工业仓储区 中高 硬化面多,热排放可能较强

赋值时不要只按用地名称判断。比如“公园绿地”如果内部硬化广场很大,实际降温效果会打折;“道路”如果两侧高楼连续,也未必是低阻力通道。

步骤5:加入地形和主导风向约束

地形对风道分析非常关键,尤其是山地城市。可以从 DEM 派生坡度、坡向、山谷线和相对高差。

主导风向可以通过风玫瑰图确定。比如夏季主导风向为东南风,则需要重点分析东南方向冷源进入城区的路径,以及西北向连续高层建筑是否造成阻挡。

在 GIS 中可以采用两种简化方法:

  • 方向一致性评价:判断道路、河流、绿廊走向是否与主导风向一致或夹角较小。
  • 成本距离分析:以外围冷源作为源点或源区,在通风阻力面上计算低成本扩散路径。

如果使用 ArcGIS Pro,可以考虑 Cost Distance、Cost Path、Least Cost Path 等工具;如果使用 QGIS,可以使用 GRASS、SAGA 或 Processing 工具箱中的成本距离相关算法。

步骤6:叠加形成通风潜力评价

将建筑阻力、用地阻力、地形阻力、绿地水体冷源和风向一致性等因子标准化后,可以加权叠加形成通风潜力图。

一个简化表达可以理解为:

通风潜力 = 冷源贡献 + 开敞空间贡献 + 风向一致性贡献 - 建筑阻力 - 地形阻力 - 高温负荷

实际项目中,权重不宜随意拍脑袋。可以采用专家打分、层次分析法,或结合已有规划规范和本地气象特征进行设定。若缺少充分依据,建议做多组权重敏感性分析,观察通风廊道识别结果是否稳定。

步骤7:提取一级和二级通风廊道

得到通风潜力面后,可以提取通风廊道。常用方法包括:

  • 选择高通风潜力栅格,转为面状廊道;
  • 以冷源区为起点,使用最低成本路径连接城区高温区;
  • 沿河流、道路、绿地系统进行廊道校正;
  • 结合规划路网和蓝绿空间,划分一级、二级、局部通风廊道。

一级风道一般连接城市外围冷源和中心城区,宽度较大,应避免被高强度开发切断。二级风道多服务于片区内部通风,可结合道路绿带、公园、河涌和开敞空间布局。

步骤8:用热岛分布验证结果

GIS风道分析不能只输出漂亮的廊道线,还要验证它是否与热环境问题相关。推荐把风道结果与地表温度、热岛强度、人口密度和高温敏感设施叠加检查。

  • 如果高温区正好位于低通风潜力区,说明分析结果具有一定解释力。
  • 如果通风廊道穿过大面积高温硬化区,需要检查阻力赋值是否过低。
  • 如果大型水体或山谷没有被识别为冷源通道,需要检查数据分类和权重设置。
  • 如果结果与本地常识明显不符,应回到主导风向、建筑高度和地形数据重新核验。

常见坑:GIS风道分析最容易出错的地方

1. 只用土地利用,不考虑建筑高度

很多初学者只用土地利用做通风潜力评价,把居住用地、商业用地、绿地和水体简单赋值。这种方法只能得到粗略结果,无法识别高层建筑带造成的真实阻风问题。

2. 在经纬度坐标系下计算距离和面积

风道分析经常涉及面积比例、建筑密度、成本距离和廊道宽度。如果数据仍是 WGS84 经纬度坐标,计算结果会不稳定。应先投影到本地常用平面坐标系。

3. 忽略季节性主导风向

城市热岛问题通常在夏季更突出,因此不能只看全年平均风向。建议单独获取夏季白天、夏季夜间或高温天气背景下的风向资料。

4. 把道路直接等同于通风廊道

宽道路并不一定通风好。如果道路两侧是连续高层建筑,街谷效应可能导致通风不畅。判断道路风道价值时,应同时检查道路宽度、两侧建筑高度、走向和绿化条件。

5. 输出结果没有规划可操作性

风道分析最终要服务规划管理。只给出一张“通风潜力热力图”往往不够,应进一步转化为可执行建议,例如控制建筑高度、预留开敞界面、增加绿廊宽度、打通蓝绿节点等。

方法比较:GIS风道分析、遥感热岛分析和CFD模拟怎么选

方法 适用尺度 优点 局限
GIS风道分析 城市、片区、中观尺度 数据整合能力强,适合廊道识别和规划管控 不能精确模拟风速和湍流
遥感热岛分析 城市、区域尺度 可直观识别地表高温区,适合现状评估 受影像时间、云量和地表参数影响
CFD风环境模拟 街区、建筑单体尺度 可模拟风速、风压、涡流和行人高度风环境 建模成本高,对边界条件和计算资源要求高
现场气象监测 点位或小范围 真实可靠,可用于校验模型 空间覆盖有限,长期布点成本较高

推荐的工作方式是:先用遥感识别热岛格局,再用 GIS风道分析判断通风廊道和阻风区,最后对重点更新片区或高风险节点进行 CFD 精细模拟。

检查清单:提交GIS风道分析成果前要核对什么

  • 研究区边界、分析尺度和栅格分辨率是否明确?
  • 所有数据是否统一到同一投影坐标系?
  • 建筑高度数据是否完整,缺失值是否处理?
  • 主导风向是否使用了与热岛问题相关的季节数据?
  • 绿地、水体、山体等冷源是否被正确识别?
  • 建筑密度、建筑高度和用地类型是否分别参与评价?
  • 通风阻力赋值是否有依据,是否做过敏感性检查?
  • 一级风道、二级风道和局部风道是否分级清楚?
  • 结果是否与地表温度或热岛强度进行叠加验证?
  • 是否形成了可执行的规划管控建议?

FAQ:关于城市热岛效应GIS风道分析的常见问题

Q1:没有建筑高度数据,还能做GIS风道分析吗?

可以做粗略分析,但结果可靠性会下降。没有建筑高度时,可以先用建筑覆盖率、用地性质、容积率或楼层数估算阻力。如果项目要求较高,建议补充建筑高度数据,例如规划审批数据、三维建筑数据、激光雷达或公开建筑数据。

Q2:QGIS能不能完成城市通风廊道识别?

可以。QGIS 可以完成数据清洗、栅格化、重分类、加权叠加、成本距离和廊道制图。复杂成本路径可以借助 QGIS Processing 工具箱中的 GRASS、SAGA 算法。对于常规规划分析,QGIS 完全可以承担 GIS风道分析的大部分工作。

Q3:风道分析一定要用CFD吗?

不一定。城市总体或片区层面的通风廊道识别,GIS 方法更高效。CFD 更适合建筑群、街道和重点节点的精细风环境模拟。实际工作中,GIS风道分析常用于前期筛选,CFD 用于后期验证和深化。

Q4:通风廊道宽度应该怎么确定?

宽度不能只靠 GIS 自动生成。一级通风廊道通常需要结合河流宽度、道路红线、绿地系统、两侧建筑高度和规划控制要求综合确定。GIS 可以提供候选范围,但最终宽度应结合城市设计、控规指标和现场条件确定。

Q5:地表温度高的地方一定是通风差吗?

不一定。地表温度高可能来自硬化地表、工业热排放、植被不足或影像获取时段影响。通风差会加剧热量累积,但不是唯一原因。因此应把热岛分析与建筑形态、下垫面和风道条件叠加判断。

Q6:如何判断GIS风道分析结果是否可信?

可以从三方面验证:一是与本地风向、地形和城市格局是否一致;二是与遥感地表温度、高温投诉点或气象监测点是否吻合;三是改变权重后主要廊道是否保持稳定。如果轻微调整权重就导致结果完全变化,说明模型过于敏感,需要重新检查因子和赋值。

结论:GIS风道分析要服务于可执行的热岛缓解策略

缓解城市热岛效应时,GIS风道分析的价值不在于生成一张复杂模型图,而在于把冷源、通风廊道、阻风区和高温区放到同一个空间框架中,帮助规划人员判断哪里该保护、哪里该疏通、哪里该降强度。

一个实用的工作流可以概括为:先用遥感和现状数据识别热岛问题,再用建筑高度、土地利用、绿地水体、DEM 和主导风向构建通风阻力面,随后提取一级和二级通风廊道,最后叠加热岛强度进行验证,并转化为建筑高度控制、蓝绿空间连通和开敞空间预留等规划建议。

对 GIS 学习者来说,掌握这套方法的关键不是记住某一个工具按钮,而是理解每个因子为什么会影响风道,以及如何用空间数据把这个影响表达出来。这样做出来的 GIS风道分析,才真正能服务城市热岛效应缓解和城市空间优化。
