移动GIS外业采集不准?RTK设备如何接?

wowwwai GIS研习社 · 工具流程与项目排障

移动GIS外业采集不准?RTK设备如何接? 这是很多外业同学在用手机、平板或移动GIS软件采点时最常见的问题：地图上看着能定位，但点位偏几米甚至十几米；接上RTK后，软件里却还是普通手机GPS精度。本文以“移动GIS外业采集不准”和“RTK设备如何接”为核心，讲清楚为什么会不准、RTK怎样接入移动GIS、怎样验证采集结果是否可靠。

引言：移动GIS外业采集不准，先判断是不是定位源问题

移动GIS外业采集不准，不一定是软件坏了，也不一定是底图有问题。更常见的原因是：移动GIS实际使用的是手机内置GNSS定位，而不是RTK设备输出的高精度坐标。

手机或普通平板的定位精度通常受卫星数量、建筑遮挡、多路径反射、系统定位融合算法影响。在空旷环境下可能看起来还可以，但在林地、村庄、道路两侧、楼宇附近，点位偏移就会明显。

如果项目要求达到分米级、厘米级采集精度，仅靠移动端内置定位通常不够，需要把RTK接收机正确接入移动GIS软件，并确认软件读取的是RTK固定解，而不是普通GPS点。

背景：为什么移动GIS采点会偏几米

外业采集点位偏移，常见原因可以分成四类：

• 定位源不对：软件仍在使用手机GPS，没有读取RTK接收机坐标。
• RTK没有固定：设备处于单点解、浮点解或差分未连接状态，精度达不到要求。
• 坐标系不一致：RTK输出坐标、移动GIS项目坐标系、底图坐标系之间没有统一。
• 采集方法不规范：没有等待精度稳定，没有记录天线高，或者在遮挡严重环境下采点。

很多人以为“蓝牙连上RTK”就等于“移动GIS已经用上RTK”。实际上，蓝牙连接只是第一步。关键还要看移动GIS软件是否支持外接GNSS、是否正确选择了定位源、是否能读取NMEA或厂商SDK数据，并显示RTK解状态。

原理：RTK设备接入移动GIS到底在传什么

RTK是实时动态差分定位技术。简单理解，RTK接收机通过卫星信号获取位置，同时接收CORS或基站提供的差分改正数据，从而把定位精度从米级提高到分米级或厘米级。

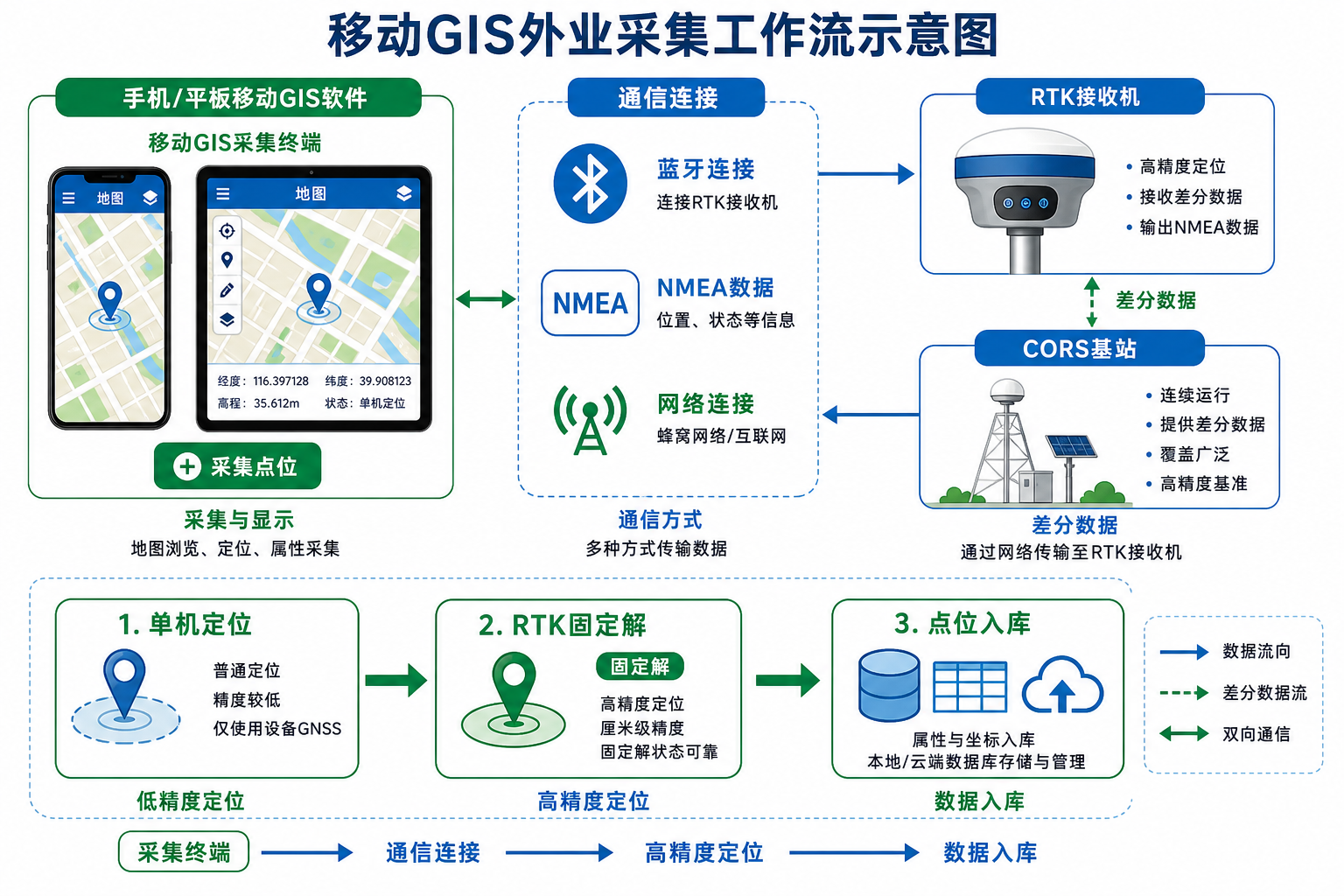

移动GIS接入RTK时，通常涉及两条数据链路：

• 差分链路：RTK设备通过网络、内置SIM卡、手簿或移动端获取CORS差分数据。
• 定位输出链路：RTK设备把解算后的坐标输出给移动GIS软件，常见方式包括蓝牙、USB、串口、NMEA协议或厂商插件。

其中，移动GIS软件最关心的是定位输出链路。也就是说，软件要能接收到RTK设备输出的经纬度、高程、解状态、精度指标等信息。

常见NMEA语句中，移动GIS通常会读取类似GGA的信息。GGA中包含时间、纬度、经度、定位质量、卫星数量、HDOP、高程等字段。对于外业采集来说，必须重点关注定位质量是否为差分解或固定解，以及水平精度是否满足项目要求。

步骤：RTK设备如何接入移动GIS

步骤一：确认移动GIS软件是否支持外接RTK

不是所有移动GIS软件都能直接读取外接RTK。开始外业前，先检查软件是否支持以下能力：

• 支持外接GNSS或外部定位设备。
• 支持蓝牙连接RTK接收机。
• 支持NMEA协议或对应RTK厂商设备。
• 能显示定位状态，如单点解、差分解、浮点解、固定解。
• 能显示水平精度、垂直精度、卫星数、PDOP或HDOP。
• 能设置采集坐标系、投影坐标系和高程基准。

如果软件只能调用系统定位服务，而不能选择外部GNSS，那么即使RTK已经工作，采集点也可能仍来自手机GPS。

步骤二：打开RTK接收机并完成差分设置

RTK设备接入移动GIS前，先让RTK自身进入可用状态。一般需要完成：

1. 打开RTK接收机，等待卫星搜星稳定。
2. 设置工作模式为移动站。
3. 配置CORS账号、服务器地址、端口、挂载点、用户名和密码。
4. 确认设备能正常接收差分数据。
5. 观察解状态，等待从单点解变为浮点解，再尽量达到固定解。

如果RTK设备本身没有差分数据，移动GIS接收到的也只是普通GNSS坐标，无法解决移动GIS外业采集不准的问题。

步骤三：通过蓝牙或USB连接RTK设备

多数外业场景使用蓝牙连接RTK。基本流程如下：

1. 在手机或平板系统蓝牙设置中搜索RTK设备。
2. 根据设备编号选择对应接收机，完成配对。
3. 进入移动GIS软件的定位设置页面。
4. 选择“外部GNSS”“外接RTK”“蓝牙GPS”或类似选项。
5. 选择已配对的RTK设备。
6. 设置波特率或协议类型，如果软件需要手动配置，优先按RTK厂商推荐参数填写。
7. 连接成功后，查看软件是否开始显示RTK坐标和解状态。

如果是USB连接，需要确认移动端支持OTG，RTK设备驱动或串口权限也要正常。实际外业中，蓝牙更方便，但也更容易遇到配对成功、软件未读取数据的问题。

步骤四：在移动GIS中选择正确坐标系

RTK接入成功后，坐标系设置非常关键。外业采集常见坐标包括WGS84经纬度、CGCS2000经纬度、地方投影坐标、工程独立坐标等。

建议按项目要求确认以下内容：

• 采集成果要求使用哪个坐标系。
• RTK设备输出的是经纬度还是平面坐标。
• 移动GIS项目图层坐标系是什么。
• 底图服务使用的是哪种坐标系。
• 是否需要七参数、四参数或地方坐标转换。

如果RTK输出CGCS2000坐标，而移动GIS图层按WGS84或Web墨卡托直接显示，可能会出现肉眼可见的偏移。对于权属调查、管线采集、地块核查等项目，必须提前统一坐标系，不要到成果入库时才处理。

步骤五：确认移动GIS正在读取RTK固定解

连接完成后，不要马上采点。先做三个检查：

• 看定位源：软件是否显示外部GNSS、蓝牙RTK或设备名称。
• 看解状态：是否达到固定解，至少要知道当前是单点、差分、浮点还是固定。
• 看精度值：水平精度是否满足项目标准，垂直精度是否可接受。

如果软件只显示“定位成功”，但不显示RTK解状态和精度指标，外业人员就很难判断采集点是否可靠。这种情况下，建议同时打开RTK厂商手簿或配套软件交叉检查。

步骤六：采集前做一个已知点验证

正式采集前，最好找一个控制点、图根点、明显地物角点或历史可靠点进行验证。操作方法：

1. 把RTK杆立在已知点上，对中整平。
2. 等待固定解稳定。
3. 在移动GIS中采集测试点。
4. 把采集坐标与已知坐标对比。
5. 检查平面误差和高程误差是否在项目允许范围内。

这个步骤可以快速发现坐标系错误、转换参数错误、RTK没有真正接入、底图偏移等问题。不要等一天外业结束后才发现整批数据偏了。

常见坑：RTK已连接但移动GIS还是不准

坑一：系统蓝牙连上了，软件没有选择外部定位源

这是最常见的问题。系统蓝牙配对成功，只说明手机和平板能看到RTK设备，不代表移动GIS已经使用它。必须进入移动GIS定位设置，把定位源切换为外部RTK或蓝牙GNSS。

坑二：RTK是浮点解，却按固定解采集

浮点解在开阔环境下可能看起来误差不大，但在遮挡、反射、信号不稳定区域会明显跳动。对精度要求较高的采集任务，应等待固定解后再采点，并记录采集时的精度状态。

坑三：底图偏移被误认为采集点偏移

有些在线底图本身存在加密偏移或坐标转换问题。采集点和影像底图不重合，不一定代表RTK点错了。判断点位是否准确，应优先以控制点、实测点、项目坐标系数据为准，而不是只看互联网底图。

坑四：杆高和高程基准没有处理

如果项目需要高程，必须注意天线高、椭球高、正常高、大地水准面模型等问题。很多移动GIS采集不准的反馈，其实是高程不一致，而不是平面坐标错误。

坑五：坐标转换参数用错

地方坐标系项目常需要参数转换。错误的七参数、中央子午线、带号、假东假北或单位设置，都会导致整体偏移。表现通常是所有点都朝同一方向偏，而且偏移量比较稳定。

坑六：在遮挡环境强行采点

树下、墙边、楼角、桥下、金属设施旁边都容易产生多路径误差。即使设备显示固定解，也建议观察精度值是否稳定，并通过重复观测提高可靠性。

方法比较：移动GIS接RTK的几种方式

如果你的目标是移动GIS外业采集，应优先选择软件原生支持的外接RTK方式。只有在软件不支持外部GNSS时，才考虑模拟定位或先用手簿采集再导入。

检查清单：外业出发前必须确认这些项

• RTK设备电量充足，移动端电量充足，备用电源可用。
• CORS账号有效，SIM卡或网络连接正常。
• RTK设备能进入固定解。
• 移动GIS软件支持外接RTK或外部GNSS。
• 蓝牙配对成功，并在软件内选择了正确设备。
• 软件能显示定位源、解状态、卫星数和精度值。
• 项目坐标系、图层坐标系、RTK输出坐标系已经统一。
• 如使用地方坐标系，转换参数已经验证。
• 已在控制点或可靠点上做过试采验证。
• 采集图层字段、编码规则、照片附件、备注字段已经准备好。
• 外业人员知道什么情况下不能采点，例如非固定解、精度超限、遮挡严重。

实用建议：外业第一天不要直接大范围采集。先用30分钟完成RTK连接、坐标系验证、已知点检查，再开始正式作业，通常能避免大批量返工。

FAQ：移动GIS外业采集不准的常见问题

移动GIS接上RTK后，为什么点位还是偏？

先检查软件是否真正使用RTK定位源，而不是手机GPS。其次检查RTK是否固定解、坐标系是否一致、底图是否存在偏移。如果所有采集点整体同方向偏移，优先怀疑坐标转换参数或底图坐标问题。

RTK固定解就一定是厘米级吗？

不一定。固定解通常代表模糊度固定成功，但仍会受到遮挡、多路径、基站距离、网络延迟、设备状态和坐标系统一情况影响。外业应同时看解状态、精度值和现场环境。

移动GIS用蓝牙连接RTK，需要设置坐标系吗？

需要。蓝牙只是传输坐标数据，不能自动解决所有坐标系问题。移动GIS项目坐标系、采集图层坐标系、RTK输出坐标系必须匹配。涉及地方坐标时，还要设置正确转换参数。

手机内置GPS能不能满足外业采集？

如果只是巡查、粗略标注、照片定位，手机GPS可能够用。如果是地块边界、管线点位、设施资产精确入库、测绘级采集，建议使用RTK设备接入移动GIS。

移动GIS不支持外接RTK怎么办？

可以考虑三种方案：更换支持外接GNSS的软件；使用RTK厂商采集软件完成点线面采集后导出SHP、GeoJSON或GPKG；在安卓设备上尝试模拟定位方式，但要严格验证精度和坐标系。

采集点和影像底图不重合，应该以哪个为准？

不要直接以在线影像底图为准。应优先以控制点、项目已有测绘成果、统一坐标系下的矢量数据为准。互联网底图可能存在偏移、更新滞后或坐标加密问题。

结论：RTK接入移动GIS的关键不是“连上”，而是“用对”

移动GIS外业采集不准，最常见的根源是定位源、RTK解状态和坐标系没有同时检查。RTK设备如何接，并不是只完成蓝牙配对，而是要让移动GIS正确读取RTK坐标、确认固定解、统一坐标系，并通过已知点验证。

实际作业中，可以按“设备连接、差分正常、软件读取、坐标统一、已知点验证、正式采集”这条流程执行。只要这几个环节不跳过，移动GIS接RTK后的外业采集质量会稳定很多，也能减少后期纠偏和返工。
