无人机倾斜模型修补?第三方软件用哪个? 这是很多做实景三维、城市更新、矿山测量、园区建模项目时都会遇到的问题：空三已经完成，倾斜摄影模型也生成了，但模型出现破洞、拉花、漂浮面、建筑立面缺失或水面异常，想靠第三方软件快速修补，却不知道该选 ContextCapture、DP-Modeler、MeshLab、Blender、3ds Max 还是 Cesium 相关工具。
本文从 GIS 项目落地角度出发，不只列软件名称，而是按“模型问题类型、数据格式、修补深度、交付场景”来判断无人机倾斜模型修补第三方软件用哪个更合适。你可以把它当作一份倾斜摄影模型修补选型清单。
引言：先判断你要修的是模型，还是数据生产流程
倾斜摄影模型修补不能只看“哪个软件强”。同样是模型破洞，有些是照片覆盖不足导致，有些是空三精度差导致，有些是水面、玻璃幕墙、树木遮挡导致，还有些只是格式转换后瓦片丢失。
如果源数据质量有问题，第三方软件只能做外观修补，无法真正恢复几何精度。如果只是交付展示、WebGIS 浏览或局部美化，第三方软件通常可以解决大部分问题。
因此，在选择无人机倾斜模型修补软件前，先明确三个问题：
- 模型格式是什么：OSGB、OBJ、FBX、3MX、S3C、3D Tiles，还是 LAS/LAZ 点云？
- 修补目标是什么：测量级、展示级、汇报级，还是 WebGIS 发布级？
- 问题范围有多大：局部建筑、局部道路、水面区域，还是整片模型都扭曲？
背景：无人机倾斜模型常见需要修补的场景
在 GIS 项目中，无人机倾斜模型常见于实景三维、自然资源调查、智慧城市底座、BIM+GIS 融合、园区数字孪生等场景。模型修补通常发生在成果交付前，或者模型发布到 Cesium、SuperMap iClient、ArcGIS Earth、三维 GIS 平台之前。
1. 模型破洞和缺面
建筑物立面、屋檐底部、桥梁下方、狭窄巷道、水面附近容易出现破洞。原因通常是影像重叠不足、视角不足或同名点匹配失败。
2. 纹理拉花和错位
纹理拉花常见于玻璃幕墙、水面、树冠、车辆密集区和强反光区域。它看起来像贴图被拉伸、重复或覆盖错误，实际原因多半是影像匹配不稳定。
3. 漂浮面和噪声块
漂浮面通常来自错误匹配点、空三误差、动态物体或自动建模算法误判。它会影响模型观感，也可能影响后续 3D Tiles 加载效率。
4. 模型边界不整齐
很多项目只需要保留红线范围内的倾斜模型，但自动建模会生成不规则边界。此时需要裁剪、补边、封边或重建局部面片。
5. WebGIS 发布后显示异常
有时本地模型正常，但发布为 3D Tiles 后出现瓦片缺失、纹理丢失、坐标偏移、层级加载慢。这类问题不一定是原始模型坏了，可能是转换参数、坐标系或瓦片切分策略造成的。
原理：倾斜模型修补本质上分为四类工作
无人机倾斜模型不是普通的单个三维模型。它通常由大量网格、纹理、瓦片层级和坐标信息组成。修补时要知道自己动的是哪一层。
1. 几何网格修补
几何网格修补主要处理破洞、缺面、漂浮面、尖刺、非流形边等问题。常用操作包括删除异常面、填洞、平滑、重建局部网格、简化三角面。
2. 纹理修补
纹理修补主要处理贴图拉花、模糊、错位、色差和空白纹理。它可能需要重新贴图，也可能只是在 Photoshop、Blender 或专业三维编辑软件中做局部替换。
3. 语义或对象级修补
如果需要把某栋建筑、道路、桥梁、水面单独处理，就属于对象级修补。此时常常需要人工建模、白模替换、局部 BIM 模型替换或矢量面辅助建模。
4. 格式与发布修补
如果目标是 Cesium、ArcGIS、SuperMap 或其他 WebGIS 平台，修补还包括坐标系处理、瓦片层级优化、LOD 简化、纹理压缩和 3D Tiles 转换。
经验判断：如果问题发生在局部几何外观，优先考虑三维编辑软件；如果问题发生在整片模型精度，优先回到空三和重建流程；如果问题发生在网页加载，优先检查 3D Tiles 转换和坐标参数。

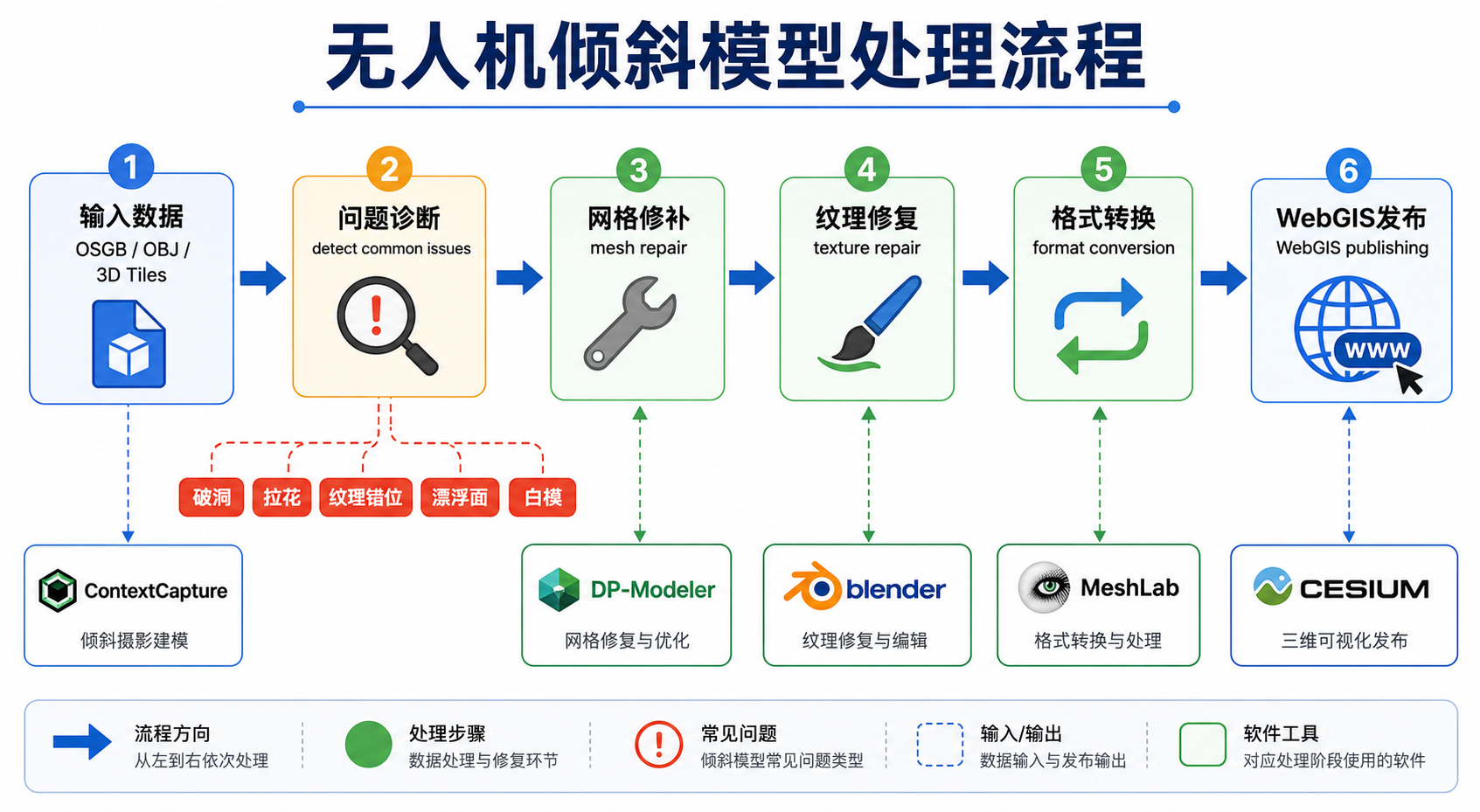

步骤：无人机倾斜模型修补第三方软件怎么选
步骤一：先确认原始数据格式
不同软件支持的格式差别很大。选择软件前，先确认你手上的成果是哪一种格式。
| 数据格式 | 常见来源 | 修补建议 |
|---|---|---|
| OSGB | ContextCapture、Smart3D、部分国内建模软件 | 适合先转换为 OBJ、FBX 或 3D Tiles 后再修补 |
| OBJ | 多种建模软件导出 | 适合 Blender、MeshLab、3ds Max 做网格和纹理处理 |
| FBX | 三维建模与引擎工作流 | 适合 3ds Max、Blender、Unity、Unreal 处理 |
| 3D Tiles | Cesium、WebGIS 三维发布 | 适合检查瓦片、坐标、LOD 和纹理压缩，不适合直接精细编辑 |
| 点云 LAS/LAZ | 无人机激光雷达或影像密集匹配 | 适合 CloudCompare、TerraSolid、Global Mapper 做点云清理后重建 |
步骤二：按问题类型选择软件
下面是实际项目中更常用的选择方式。
| 修补问题 | 推荐软件 | 适用说明 |
|---|---|---|
| 局部破洞、缺面 | Blender、MeshLab、3ds Max | 适合 OBJ、FBX 等网格模型，适合展示级修补 |
| 漂浮面、噪声块 | MeshLab、Blender、CloudCompare | 适合删除异常网格或点云噪声 |
| 建筑立面较差 | DP-Modeler、3ds Max、Blender | 适合人工重建局部建筑、替换白模或精细修面 |
| 纹理拉花 | Blender、3ds Max、Photoshop | 适合局部贴图调整，但大范围拉花建议重新建模 |
| 模型裁剪和边界整理 | ContextCapture Editor、DP-Modeler、SuperMap、ArcGIS Pro | 适合按范围裁剪、保留项目红线内模型 |
| 3D Tiles 发布卡顿 | Cesium ion、3D Tiles Tools、SuperMap、FME | 重点是瓦片层级、纹理压缩、坐标和模型简化 |
步骤三：如果是 OSGB 模型，先建立中间格式工作流
很多无人机倾斜模型成果是 OSGB 格式。OSGB 适合倾斜模型浏览和瓦片组织，但不适合直接在通用三维软件里精细编辑。常见做法是先转换格式。
- 保留一份原始 OSGB 备份，避免不可逆编辑。
- 使用 ContextCapture、SuperMap、FME、osgconv 或项目已有工具，将局部 OSGB 转为 OBJ 或 FBX。
- 在 Blender、MeshLab 或 3ds Max 中修补局部网格。
- 检查纹理路径是否丢失，确保材质文件和贴图文件完整。
- 再导出为 OBJ、FBX，或重新进入三维 GIS 发布流程。
如果只需要 WebGIS 展示，不建议把整片 OSGB 全部转为一个巨大 OBJ。这样容易导致文件过大、内存爆掉、纹理路径混乱，后续也不利于瓦片化。
步骤四：局部破洞用 Blender 或 MeshLab 修补
如果模型已经是 OBJ 或 FBX，且只需要修补局部破洞，可以优先考虑 Blender 或 MeshLab。
- 导入 OBJ 或 FBX 模型，检查单位和坐标是否异常。
- 切换到编辑模式，选择破洞边界或异常三角面。
- 删除明显漂浮面和错误面片。
- 使用填充、桥接、重新三角化等方式补面。
- 对补面区域做轻微平滑，避免明显尖角。
- 检查 UV 和纹理，必要时重新投影或手动贴图。
- 导出模型，并在 GIS 浏览器或三维平台中复核效果。
MeshLab 更适合快速清理、简化、填洞和批处理；Blender 更适合人工编辑、局部建模和纹理处理。对 GIS 初学者来说，Blender 的学习成本稍高，但可控性更强。
步骤五：建筑级修补优先考虑 DP-Modeler 或专业建模软件
如果问题集中在建筑立面、屋顶、桥梁或重点地物，仅靠自动填洞通常不够。此时更适合用 DP-Modeler、3ds Max、Blender 或 SketchUp 做对象级修补。
- 把需要修补的建筑范围单独裁剪出来。
- 参考原始照片、正射影像、CAD 底图或矢量轮廓。
- 重建建筑轮廓、屋顶结构和关键立面。
- 用白模、简模或精模替换倾斜模型中质量差的部分。
- 与原倾斜模型对齐，检查高度、位置和接缝。
- 重新导出并合并到项目三维场景中。
这种方式适合汇报演示、重点区域精细化、城市更新展示等场景。若项目要求测量精度，必须说明人工修补区域不应直接作为高精度量测依据。
步骤六：纹理问题先判断能不能靠修补解决
纹理拉花和错位是无人机倾斜模型修补中最容易被低估的问题。局部贴图错误可以修，但大范围纹理错误通常说明建模输入影像或空三匹配存在问题。
- 少量墙面贴图错位：可以在 Blender、3ds Max 中重新贴图。
- 水面大面积拉花：建议用人工水面模型或统一材质替换。
- 玻璃幕墙反射错误：可用简化材质替换，不要过度依赖自动纹理。
- 整片建筑纹理错乱：建议回到空三和重建流程检查照片、控制点和相机参数。
步骤七：发布到 Cesium 或 WebGIS 前做瓦片检查
很多用户以为模型修补完成就可以直接发布，但 WebGIS 场景还要关注 3D Tiles 性能。倾斜模型在 Cesium 中显示卡顿，可能与几何面数、纹理尺寸、瓦片层级、坐标原点和网络请求数量有关。
- 检查 3D Tiles 的 tileset.json 是否完整。
- 确认坐标系是否与平台要求一致，尤其是地方坐标、投影坐标和 WGS84 经纬度转换。
- 检查纹理是否过大，必要时压缩为更适合 Web 的尺寸。
- 检查瓦片层级是否过细，避免小瓦片数量过多。
- 在浏览器开发者工具中查看模型请求数量和加载失败资源。
- 在 Cesium、ArcGIS Earth 或目标三维平台中进行视角切换测试。
常见坑：第三方软件修补倾斜模型最容易出错的地方
1. 直接编辑整片大模型
整片倾斜模型往往包含大量瓦片和纹理。直接导入通用建模软件，可能出现卡死、纹理丢失、坐标精度异常。正确做法是按修补区域裁剪局部模型。
2. 修补后坐标丢失
Blender、3ds Max、MeshLab 等通用三维软件更关注模型局部坐标，不一定保留 GIS 坐标。导出后如果没有记录偏移量、原点和坐标系，模型可能无法回到原位置。
3. 只补几何，不看纹理
填洞后如果没有处理 UV 和贴图，补出来的面可能是黑色、灰色或纹理错乱。展示级项目中，纹理问题比几何小缺陷更容易被客户发现。
4. 把自动简化当成修补
模型简化可以减少面数，但不能解决空三错误、纹理错位和几何破坏。过度简化还可能导致建筑边缘变圆、道路起伏变形。
5. 忽略控制点和空三质量
如果模型整体倾斜、错层或接边明显，第三方软件局部修补没有意义。应先回到 ContextCapture、Pix4Dmapper、DJI Terra、RealityCapture 等重建软件中检查空三、像控点和相机参数。
方法比较：无人机倾斜模型修补第三方软件用哪个
| 软件 | 优势 | 局限 | 适合人群 |
|---|---|---|---|
| Blender | 免费、网格编辑能力强、支持 OBJ/FBX、适合局部建模和贴图 | GIS 坐标处理不友好，学习成本较高 | GIS 工程师、三维建模人员、WebGIS 开发者 |
| MeshLab | 轻量、适合网格清理、填洞、简化和格式转换 | 人工精修能力较弱，复杂纹理处理不方便 | 需要快速清理模型的 GIS 用户 |
| 3ds Max | 工业级建模能力强，适合精细化修补和展示项目 | 商业软件，GIS 数据坐标需要额外处理 | 三维可视化团队、精模制作团队 |
| DP-Modeler | 面向倾斜摄影单体化、修补和三维地物处理 | 依赖具体版本和授权，通用建模生态不如 Blender | 实景三维生产团队、倾斜模型处理人员 |
| ContextCapture Editor | 与倾斜摄影生产流程衔接较好，适合成果检查和部分编辑 | 深度人工建模能力有限，授权成本较高 | 使用 Bentley 实景建模流程的团队 |
| CloudCompare | 点云清理、配准、裁剪能力强，适合点云辅助修补 | 不是专门的纹理网格精修工具 | 点云和倾斜摄影混合处理人员 |
| Cesium ion / 3D Tiles Tools | 适合 3D Tiles 优化、转换和发布检查 | 不是几何精修工具 | WebGIS 开发者、三维平台发布人员 |
如果只给一个简化建议：局部网格修补选 Blender 或 MeshLab；建筑级精修选 DP-Modeler、3ds Max 或 Blender；点云噪声处理选 CloudCompare；WebGIS 发布优化选 Cesium 相关工具或三维 GIS 平台工具。
检查清单：修补前后必须核对这些项
修补前检查
- 是否保留原始模型备份。
- 是否明确模型格式、坐标系和单位。
- 是否知道修补区域的范围和交付要求。
- 是否确认问题属于局部外观问题，而不是整体空三错误。
- 是否准备好参考资料，例如原始影像、正射图、CAD、矢量红线或控制点。
修补中检查
- 是否只裁剪需要修补的局部区域。
- 是否记录模型坐标偏移量和原点信息。
- 是否同步处理几何和纹理。
- 是否避免过度平滑和过度简化。
- 是否检查材质文件、贴图路径和文件名编码。
修补后检查
- 是否在原三维场景中复核位置是否正确。
- 是否检查接缝、破洞、漂浮面和纹理错位。
- 是否测试不同视角和不同距离下的显示效果。
- 是否重新生成或检查 3D Tiles 瓦片层级。
- 是否说明人工修补区域的精度限制。
FAQ：无人机倾斜模型修补常见问题
1. 无人机倾斜模型修补一定要用第三方软件吗？
不一定。如果问题来自空三、像控点、照片质量或建模参数，最好回到原建模软件重新处理。如果只是局部破洞、漂浮面、纹理小问题，第三方软件更高效。
2. OSGB 倾斜模型可以直接用 Blender 修补吗？
通常不能直接顺畅处理。Blender 对 OBJ、FBX、glTF 等格式更友好。OSGB 模型一般需要先转换为可编辑格式，修补完成后再进入三维 GIS 发布流程。
3. MeshLab 和 Blender 哪个更适合 GIS 初学者？
如果只做清理、填洞、简化，MeshLab 更直接。如果要做人工建模、贴图、局部替换，Blender 更合适。GIS 初学者可以先用 MeshLab 快速判断问题，再用 Blender 做精修。
4. 倾斜模型修补后还能保证测量精度吗？
要谨慎。人工修补后的区域通常更适合展示，不宜直接作为高精度量测依据。若项目用于确权、测绘验收或工程量计算，应以原始测绘数据、点云、控制点和合规处理流程为准。
5. 纹理拉花能不能靠 Photoshop 直接修？
少量贴图瑕疵可以修，但要保证 UV 对应关系正确。大范围纹理拉花通常不是单张图片的问题，而是影像匹配或重建流程的问题，建议重新检查照片质量、航线重叠度和空三结果。
6. 发布到 Cesium 后模型卡顿，是不是要修补模型？
不一定。Cesium 加载卡顿更常见的原因是 3D Tiles 层级不合理、纹理过大、瓦片数量过多、模型面数过高或服务器传输慢。应先检查瓦片和性能，再决定是否做几何简化。
7. 国内项目常说的倾斜模型单体化和修补是一回事吗？
不是。单体化主要是让建筑、地块、设施等对象具备可选中、可查询、可挂接属性的能力；修补主要是改善模型几何和纹理质量。两者可以结合，但目标不同。
结论：按问题选软件，比追求万能工具更可靠
回到标题“无人机倾斜模型修补?第三方软件用哪个?”，答案不是固定某一个软件，而是按任务选择：局部破洞和漂浮面用 MeshLab 或 Blender；建筑和重点区域精修用 DP-Modeler、3ds Max 或 Blender；点云辅助清理用 CloudCompare；WebGIS 发布问题则检查 3D Tiles、坐标系、LOD 和纹理压缩。
对 GIS 项目来说，最稳妥的流程是：先诊断问题来源，再裁剪局部数据，保留坐标信息，分开处理网格、纹理和发布格式，最后回到目标三维平台中验证。不要把第三方修补软件当成万能补救工具，也不要把原始数据质量问题全部留到交付前解决。
如果项目还在外业采集阶段，优先保证航向旁向重叠度、补拍立面、布设合理像控点，并避开强反光、水面和动态物体影响。好的倾斜模型，往往不是后期修出来的，而是从采集、空三、重建到发布每一步都控制出来的。
