等高线地形图怎么看?判读口诀有哪些?
等高线地形图怎么看?判读口诀有哪些? 这是很多 GIS 初学者、测绘制图学习者和户外地形分析使用者都会遇到的问题。等高线看起来只是地图上一圈圈曲线，但它实际表达的是地形起伏、坡度变化、山脊山谷、水流方向和地貌形态。掌握等高线地形图判读方法后，你在 QGIS、ArcGIS Pro 或纸质地形图中做地形分析时，会更容易判断哪里高、哪里低、哪里陡、哪里缓。
引言：等高线地形图怎么看，先抓住三个核心问题
读等高线地形图，不建议一上来就死记所有地貌符号。更实用的顺序是先回答三个问题：
- 高低怎么看：看等高线高程注记和等高距，判断地势升降方向。
- 坡度怎么看：看等高线疏密，线越密坡越陡，线越疏坡越缓。
- 地貌怎么看：看等高线弯曲方向和闭合形态，判断山顶、洼地、山脊、山谷、鞍部等。

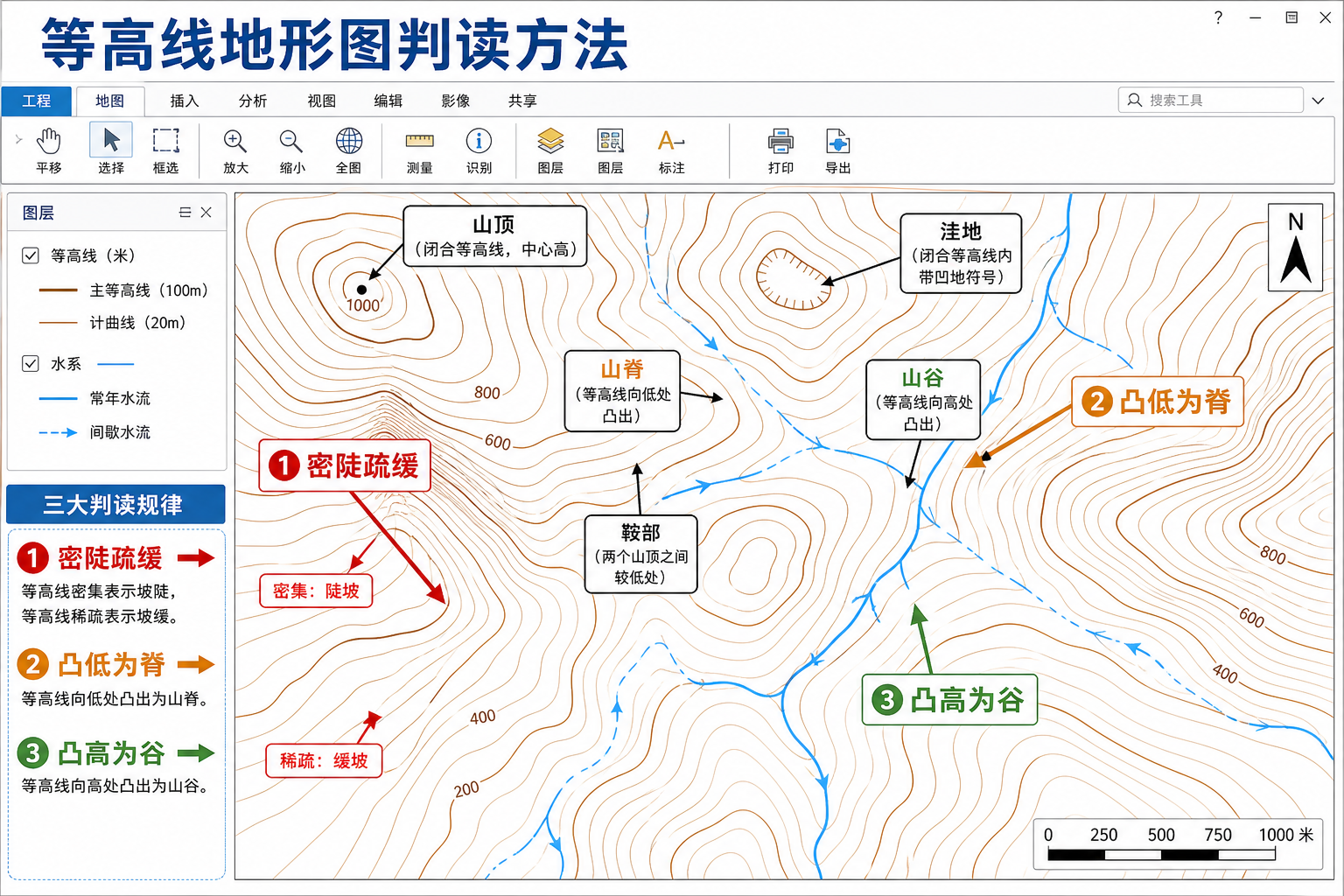

一句常用的等高线判读口诀是：同线等高，密陡疏缓；凸低为脊，凸高为谷；闭合高山，闭合低洼；两山夹鞍，谷水相汇。 这句口诀能覆盖大部分基础地形判读场景，但实际使用时还要结合高程数字、比例尺、等高距和水系方向一起验证。
背景：为什么等高线能表示三维地形
等高线是把地面上海拔高度相同的点连接起来形成的曲线。虽然地图是二维平面，但每条等高线都代表一个固定高程，所以多条等高线组合起来，就能表达三维地形。
例如，某幅地形图的等高距为 10 米，图上相邻等高线可能依次代表 100 米、110 米、120 米、130 米。只要知道这些数值的变化方向，就能判断地势是上升还是下降。
在 GIS 软件中，等高线通常由 DEM，也就是数字高程模型生成。常见流程是：获取 DEM 栅格数据，设置等高距，生成矢量等高线，再叠加影像、水系、道路或行政边界进行综合判读。
原理：等高线判读的基本规则
1. 同一条等高线上的点海拔相同
等高线最基本的规则是：同线等高。也就是说，同一条等高线上的任意位置，高程值相同。它不表示道路，也不表示河流，而是表示高度。
如果你在 QGIS 或 ArcGIS Pro 中查看等高线属性表，通常会看到一个高程字段，例如 elevation、CONTOUR、Z_VALUE 或 高程。这个字段就是判读等高线高低的关键。
2. 等高线越密，坡度越陡
等高线疏密反映坡度。相同水平距离内，高程变化越大，等高线越密，坡就越陡；高程变化越小，等高线越疏，坡就越缓。
判读口诀是：密陡疏缓。
- 等高线密集：常见于陡坡、山崖、切割强烈的沟谷边坡。
- 等高线稀疏：常见于缓坡、台地、平原边缘或山麓地带。
- 等高线间距突然变化：可能表示坡折线、陡坎、阶地或地貌过渡带。
3. 闭合等高线通常表示山顶或洼地
等高线闭合时，要重点看内部高程和外部高程的关系。
- 内高外低：表示山顶、丘陵顶部或孤立高地。
- 内低外高：表示洼地、盆地、坑地或闭合低地。
判读口诀是：闭合高山，闭合低洼。如果地图上有示坡线或短线向内标记，通常表示洼地；如果没有示坡线，就要通过高程注记判断。
4. 等高线弯曲方向可判断山脊和山谷
山脊和山谷是等高线地形图判读中最容易混淆的部分。核心方法是看等高线弯曲尖端指向高处还是低处。
常用口诀是：凸低为脊，凸高为谷。
- 山脊：等高线向低处凸出，地形像屋脊一样向两侧降低。
- 山谷：等高线向高处凸出，水流通常沿谷底从高处流向低处。
实际判读时，不要只看一条线。最好连续看多条等高线的弯曲方向，并结合水系、阴影地形图或 DEM 高程值验证。
步骤：等高线地形图怎么看的实用流程
步骤一：先看图名、比例尺和等高距
拿到一张等高线地形图，第一步不是直接看地貌，而是先确认基础信息：
- 图名：确定地图覆盖区域和主题。
- 比例尺：判断图上距离和实际距离的换算关系。
- 等高距：判断相邻等高线之间的高程差。
- 高程基准：了解高程是相对哪个基准面计算的。
如果等高距是 10 米，相邻两条等高线就相差 10 米；如果等高距是 50 米，同样的线距对应更大的高程变化。忽略等高距，很容易误判坡度大小。
步骤二：找高程注记，判断整体地势
第二步是找图上的高程数字。高程注记通常标在主曲线或计曲线上，用来帮助读者识别等高线的具体高度。
实用判断方法如下：
- 找到至少两个不同位置的高程注记。
- 观察高程数字是向哪个方向增加。
- 结合河流流向判断地势高低，通常河流从高处流向低处。
- 如果高程注记较少，可以结合山顶点、三角点、海拔点辅助判断。
在 GIS 软件中，可以给等高线图层设置标注，让高程字段直接显示在地图上，这样比肉眼查找注记更方便。
步骤三：看疏密，判断陡坡和缓坡
判断坡度时，先找等高线最密和最疏的区域。密集区域一般是陡坡，稀疏区域一般是缓坡。
在工程选线、徒步路线规划和滑坡风险初判中，这一步很重要。例如道路选线通常尽量避开连续密集等高线区域，因为那里施工难度和坡度风险更高。
如果需要更精确的坡度分析，建议在 QGIS 或 ArcGIS Pro 中使用 DEM 生成坡度图，而不是只依赖等高线目视判断。
步骤四：看闭合圈，识别山顶和洼地
闭合等高线是识别山顶、丘陵和洼地的关键。判读时要按下面顺序检查：
- 先看闭合圈内部是否有高程点或注记。
- 再看外圈等高线数值与内圈数值的大小关系。
- 内圈高于外圈，多为山顶或高地。
- 内圈低于外圈，多为洼地或盆地。
- 如果有向内短线标记，通常表示洼地。
很多初学者只要看到闭合圈就认为是山顶，这是常见错误。闭合等高线既可能是山顶，也可能是洼地，关键看高程变化方向。
步骤五：看弯曲方向，区分山脊和山谷
山脊和山谷的判读可以用一个简单问题来检查：等高线的尖端指向哪里？
- 尖端指向低处：多为山脊。
- 尖端指向高处：多为山谷。
如果图上有河流，河流通常位于山谷中，并从高处流向低处。等高线穿过河谷时，常呈现向上游方向弯曲的 V 字形。这就是“凸高为谷”的实际表现。
步骤六：识别鞍部、陡崖和特殊地形
除了山顶、山谷和山脊，还需要掌握几个常见地貌：
- 鞍部：两个山顶之间相对低平的过渡部位，等高线形态像马鞍。
- 陡崖：多条等高线极度密集，甚至在图上接近重合。
- 台地：顶部较平缓，边缘坡度较陡，等高线呈现内疏外密。
- 盆地：四周高、中间低，常表现为闭合低地。
在实际 GIS 分析中，鞍部常用于通道分析和分水岭判断；陡崖和陡坡区域则常用于地质灾害、工程建设和可达性分析。
常见坑：等高线判读最容易错的地方
1. 只看线密，不看等高距
等高线密集不一定绝对代表坡度很大，还要看等高距和比例尺。不同地图之间不能只凭视觉疏密直接比较坡度。
2. 把闭合等高线都当成山顶
闭合线可能表示山顶，也可能表示洼地。正确方法是看内外高程关系，而不是只看形状。
3. 混淆山脊和山谷
山脊、山谷的口诀要结合高程方向使用。单独看 V 字形容易误判，必须确认 V 字尖端指向高处还是低处。
4. 忽略水流方向
河流一般沿山谷由高处流向低处。等高线地形图判读时，如果能结合河流图层，山谷判断会更可靠。
5. 用低精度 DEM 生成等高线后过度解读
如果等高线来自低分辨率 DEM，细小沟谷、局部陡坎和人工地形可能表达不准确。做工程或精细地貌分析时，应检查 DEM 分辨率、数据来源和生成参数。
方法比较：纸质地形图、QGIS 和 ArcGIS Pro 怎么辅助判读
| 方法 | 适合场景 | 优点 | 注意事项 |
|---|---|---|---|
| 纸质等高线地形图 | 课堂学习、野外读图、基础判读训练 | 直观，便于训练空间想象能力 | 高程查询和叠加分析不方便 |
| QGIS | DEM 生成等高线、标注高程、叠加影像和水系 | 开源免费，适合教学和日常分析 | 需要注意坐标系、DEM 分辨率和等高距设置 |
| ArcGIS Pro | 专业制图、空间分析、坡度坡向和三维可视化 | 工具链完整，适合项目化制图 | 部分分析工具需要对应许可和扩展模块 |
| 三维地形可视化 | 解释复杂地貌、辅助山脊山谷识别 | 更容易理解真实地形起伏 | 不能替代等高线规则判读，需要结合高程数据验证 |
对 GIS 学习者来说，建议先用纸质图或静态图掌握口诀，再用 QGIS 或 ArcGIS Pro 验证。比如打开 DEM 生成等高线，同时叠加山体阴影和河流图层，就能更清楚地理解“凸低为脊，凸高为谷”。
检查清单：读等高线地形图时按这个顺序检查
- 是否确认了比例尺和等高距？
- 是否找到高程注记或高程点？
- 是否判断了整体地势升降方向？
- 是否用“密陡疏缓”判断坡度变化？
- 是否检查闭合等高线是山顶还是洼地？
- 是否用“凸低为脊，凸高为谷”区分山脊和山谷？
- 是否结合河流方向验证山谷位置？
- 是否识别出鞍部、陡崖、台地等特殊地貌？
- 如果在 GIS 软件中分析，是否检查 DEM 分辨率和坐标系？
- 是否避免只凭一条等高线下结论？
FAQ：等高线地形图判读常见问题
1. 等高线地形图怎么看高低？
先看高程注记和等高距。高程数字越来越大的方向表示地势升高，数字越来越小的方向表示地势降低。如果没有明显注记，可以结合山顶点、河流流向和闭合等高线内外关系判断。
2. 等高线判读口诀有哪些？
常用口诀包括：同线等高，密陡疏缓；闭合高山，闭合低洼；凸低为脊，凸高为谷；两山夹鞍，谷水相汇。这些口诀适合基础判读，但实际应用时要结合高程数字验证。
3. 山脊和山谷在等高线图上怎么区分？
看等高线弯曲尖端的指向。等高线向低处凸出，通常是山脊；等高线向高处凸出，通常是山谷。若有河流图层，河流所在位置一般是山谷，可用于辅助判断。
4. 等高线越密一定越危险吗？
等高线越密表示坡越陡，陡坡在工程建设、徒步行走和地质灾害分析中风险通常更高。但是否危险还要结合岩性、植被、降雨、道路条件和人类活动判断，不能只靠等高线疏密下结论。
5. 在 QGIS 中怎么看等高线高程？
可以打开等高线图层属性表，查看高程字段；也可以设置图层标注，把高程字段显示在地图上。如果等高线由 DEM 生成，应检查生成时设置的等高距和输出字段名称。
6. DEM 生成的等高线为什么看起来很锯齿？
常见原因包括 DEM 分辨率较低、数据噪声较多、等高距设置过小或未进行适当平滑。可以尝试使用更高质量 DEM、增大等高距，或在制图阶段对等高线做适度平滑，但不要过度平滑导致地形失真。
结论：等高线判读要把口诀和验证结合起来
等高线地形图怎么看，关键不是记住很多复杂术语，而是掌握稳定的判读顺序：先看等高距和高程注记，再看疏密判断坡度，接着用闭合形态识别山顶和洼地，最后用弯曲方向判断山脊和山谷。
等高线判读口诀可以帮助快速入门，但真正可靠的读图结果来自多信息交叉验证。对于 GIS 读者，建议把等高线、高程点、DEM、山体阴影和水系图层叠加起来看。这样不仅能看懂地形图，还能把读图能力迁移到坡度分析、选址分析、流域分析和三维地形表达中。
