像元、波段与分辨率：一篇文章带你入门栅格数据

大家好，我是Dr. Gis。欢迎来到GIS研习社。

最近，我收到一位新同事的求助。他在做一项植被覆盖度分析时，发现自己的结果总是和实地情况有较大出入。一番排查后，我们发现问题根源并非出在复杂的分析模型，而是他误用了一份只有RGB三个波段的航拍图，却试图计算一个需要近红外波段的植被指数（NDVI）。

这个小小的失误，引出了一个GIS领域最基础，却也最重要的话题：我们到底该如何正确地“阅读”栅格数据？很多人能熟练地点开工具，却常常忽略了加载进来的那张看似普通的“图片”背后，隐藏着怎样的信息维度。今天，我就以“导师”的身份，带大家系统性地拆解栅格数据三个最核心的概念：像元 (Pixel)、波段 (Band) 与分辨率 (Resolution)。这不仅仅是理论辨析，更是内化GIS思维的必经之路。

栅格数据：地理世界的数字画布

在我们深入细节之前，先建立一个宏观的认知。到底什么是栅格数据？

我最喜欢用的一个比喻是：栅格数据就像一块巨大的、由无数微小马赛克瓷砖铺成的数字画布。每一块瓷砖，就是一个像元 (Pixel)，它们整齐地排列成行和列。与普通马赛克不同的是，这里的每一块“瓷砖”都记录着一个特定的数值，这个数值代表了它所在地理位置的某种属性，比如海拔高度、地表温度、降雨量，或是土地利用类型。

从本质上讲，栅格数据是用一种离散的方式来表达一个连续的地理世界。无论是我们手机地图的卫星底图，还是气象预报中的温度分布图，其背后都是栅格数据在支撑。

像元 (Pixel)：画布上的最小单元

像元，也常被称为“单元格”(Cell)，是栅格数据不可再分的最小组成单位。理解了像元，你就抓住了栅格数据的核心。

• 像元值 (Pixel Value / DN Value): 这是像元的灵魂。这个数值决定了像元所表达的意义。它可以是：
  • 一个量值：如在数字高程模型 (DEM) 中，像元值1500可能代表该点的海拔是1500米。
  • 一个类别：如在土地利用分类图中，像元值1可能代表“林地”，2代表“水体”，3代表“城市”。
  • 一个光谱反射值：在遥感影像中，像元值代表地物对特定波长电磁波的反射强度。这正是我们进行遥感解译的基础。
• 像元大小 (Pixel Size): 这直接决定了栅格数据的空间分辨率。一个像元在真实世界中代表的尺寸，比如30米 x 30米。像元越小，能描绘的地物细节就越丰富，但同时数据量也会急剧增大。

Dr. Gis的思考：请务必记住，一个像元内的值代表的是该区域内同质性的一个“平均”或“主要”状态。一个30米的像元无法告诉你这900平方米内每一棵树的精确位置，它只能告诉你这片区域总体的地表特征。这就是栅格表达的“概化”特性。

波段 (Band)：超越肉眼所见的多维信息

如果说像元是画布上的瓷砖，那波段 (Band) 就是我们观察这幅画布时所戴的“特殊滤镜”。

想象一下，我们有一台超级相机，它不仅能拍下可见的红、绿、蓝光，还能“看见”我们肉眼无法感知的近红外、热红外等光线。每一次用不同“滤镜”拍摄，都会生成一层独立的栅格数据，这一层就是一个波段。

• 单波段栅格 (Single-band Raster): 它只有一个数据层。最典型的例子就是我们前面提到的DEM，每个像元只有一个值——高程。
• 多波段栅格 (Multi-band Raster): 它由多个波段堆叠而成。我们最熟悉的彩色航拍图或卫星图，通常至少包含红、绿、蓝三个波段。当这三个波段分别赋予给显示器的R、G、B通道时，我们就看到了真彩色影像。

波段的真正威力在于组合。还记得文章开头我那位同事的困境吗？植物（尤其是健康的绿色植物）对近红外 (Near-Infrared, NIR) 波段的反射率远高于对可见光红光 (Red) 的反射率。利用这个特性，我们可以通过计算来量化植被的健康状况。这就是大名鼎鼎的归一化植被指数 (NDVI) 的核心原理。

对于Landsat 8/9卫星影像，其计算公式为：

# NDVI = (近红外波段 - 红光波段) / (近红外波段 + 红光波段)
# 对于Landsat 8/9，对应的是 Band 5 (NIR) 和 Band 4 (Red)
NDVI = (Band 5 - Band 4) / (Band 5 + Band 4)

通过这个简单的波段间运算，我们就创造出了一个全新的、信息含量更高的栅格图层，其像元值直接指示了植被的茂密程度和健康状况。这就是波段的魔力所在。

分辨率：决定栅格数据灵魂的四个维度

“分辨率”这个词在GIS中极其重要，但也最容易被混淆。当一位资深的GIS分析师提到“分辨率”时，他的脑中会立刻浮现出四个维度。这四个维度共同决定了一份栅格数据的价值和适用场景。

1. 空间分辨率 (Spatial Resolution): 这是最直观的分辨率，即我们前面提到的像元大小。30米分辨率的Landsat影像能看清一片农田的轮廓，但看不清单个农作物；而0.5米分辨率的无人机影像则能清晰分辨出田里的灌溉渠。类比：画布上瓷砖的大小。
2. 光谱分辨率 (Spectral Resolution): 指传感器能区分电磁波谱中不同波长的能力，也就是波段的数量和宽度。高光谱影像可以有数百个非常窄的波段，能捕捉到不同地物间极其细微的光谱差异，比如区分不同树种。而一个只有红、绿、蓝三个宽波段的普通相机，其光谱分辨率就很低。类比：观察画布时，你拥有多少种不同颜色的“滤镜”。
3. 时间分辨率 (Temporal Resolution): 指对同一地区重复采集数据的时间间隔。例如，气象卫星可能每15分钟就更新一次云图，其时间分辨率就是15分钟；而Landsat卫星重访周期是16天，其时间分辨率就是16天。对于监测台风、洪水等动态变化的现象，高时间分辨率至关重要。类比：你多久为同一场景拍一张照片。
4. 辐射分辨率 (Radiometric Resolution): 指传感器记录电磁波强度信息的能力，通常用“比特深度 (bit depth)”来衡量。例如，一幅8-bit的影像，其像元值范围是0-255，只能记录256个灰度等级；而一幅12-bit的影像，其值域为0-4095，能记录4096个等级。更高的辐射分辨率意味着能捕捉到地物反射强度之间更细微的差别，对于精确的定量分析非常关键。类比：你的调色板上，从最黑到最白之间有多少种过渡的灰色。

Dr. Gis的思考：这四个分辨率之间常常存在着制衡关系。通常，极高空间分辨率的卫星（如WorldView），其时间分辨率和覆盖范围就会受限。没有“最好”的数据，只有“最合适”的数据。在任何项目开始前，我们首先要问自己的就是：我的研究目标，需要什么样组合的分辨率？

栅格 vs. 矢量：GIS世界的“体”与“用”之争

谈到栅格，就不得不提它的“兄弟”——矢量数据 (Vector Data)。如果说栅格是“画布”，那么矢量就是用点、线、面这些几何元素在画布上进行的“精确勾勒”。我将它们的区别总结在下表中，这几乎是GIS面试的必考题。

总结：成为一名合格的“栅格数据阅读者”

今天，我们系统地梳理了栅格数据的三个核心支柱。现在，让我们回到文章开头的那个问题。那位同事的失误，本质上是在波段和光谱分辨率的认知上出现了偏差。他拿到的是一份光谱分辨率很低（仅3个可见光波段）的数据，却试图进行一个需要更高光谱分辨率（需要近红外波段）的分析。

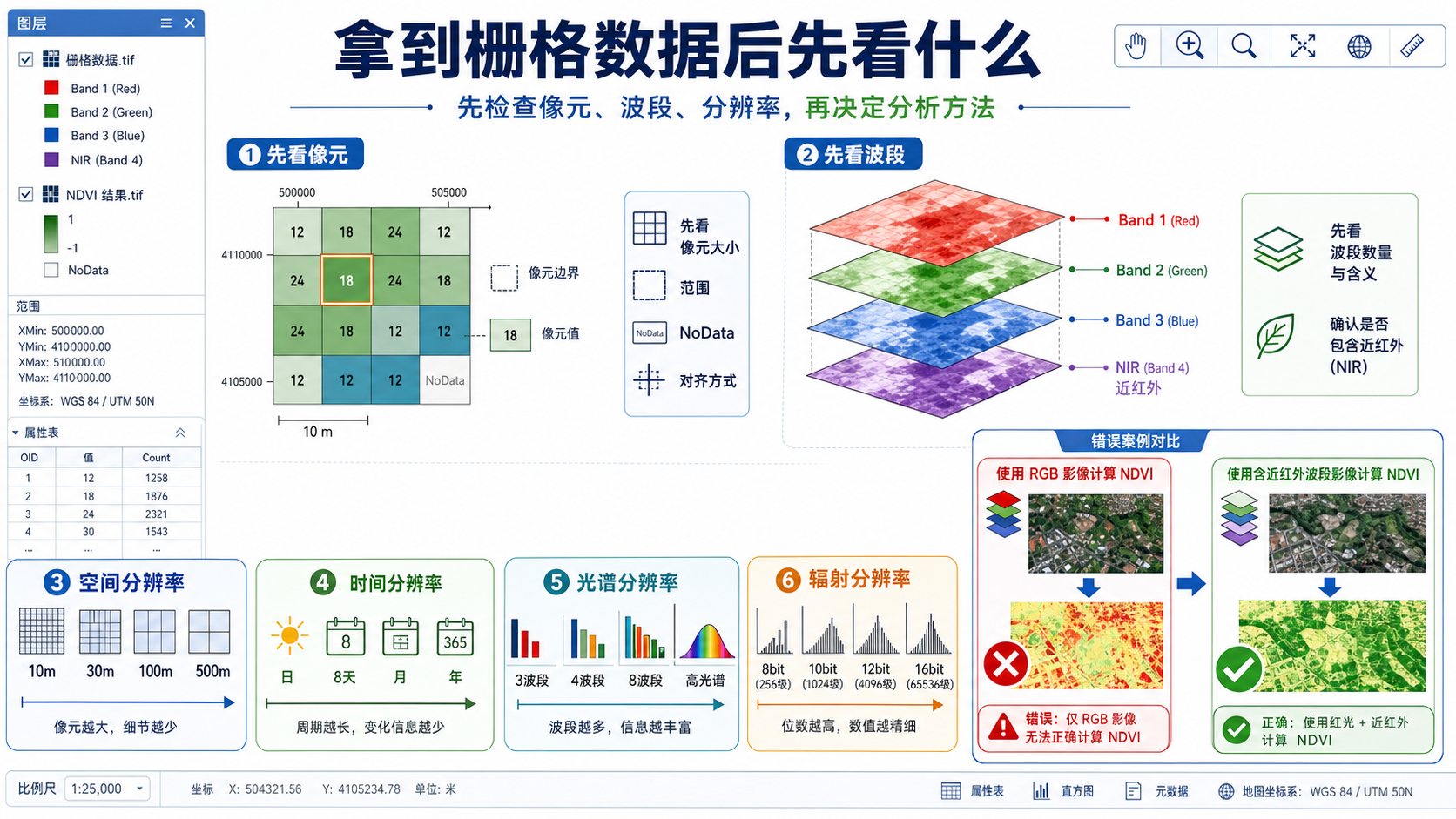

作为一名合格的GISer，当你拿到一份栅格数据时，你的脑海中应该立刻浮现出这几个问题：

• 它的空间分辨率是多少？我能用它看清多大的地物？
• 它有几个波段？分别是什么波段？我能用它进行哪些光谱分析？
• 它的时间分辨率如何？它是什么时候的数据？能否用于变化监测？
• 它的辐射分辨率是多少？它的数值精度能否支持我的定量分析模型？

能够下意识地回答这些问题，你才算真正“读懂”了这份数据，才能最大化地发挥其价值，避免南辕北辙的分析错误。而这，正是从“工具使用者”向“数据分析师”蜕变的关键一步。

与你共研

在你的学习或工作中，是否也遇到过因为混淆这些概念而导致的有趣或令人头疼的问题？你认为在实际项目中，这四种分辨率哪一个最容易被初学者忽略？欢迎在评论区分享你的故事和见解，我们一起研讨，共同进步。

参考文献

• ArcGIS Pro Documentation. (2024). Introduction to raster data. Esri.
• U.S. Geological Survey (USGS). (n.d.). Landsat Normalized Difference Vegetation Index.
• DiBiase, D., & Demers, M. (2017). The Nature of Geographic Information. Penn State University.
• Birdi. (2023). Understanding Raster and Vector Geospatial Data: The Two Primary Geospatial Data Types.
