大家好，我是Dr.Gis。
在咱们GIS研习社的社群里，我经常看到有新入门的朋友提出这样的问题：“我拿到了高程点数据，为什么建出来的地形模型坑坑洼洼，还有很多奇怪的三角面？”或者“TIN和DEM到底有啥区别？我做分析到底该用哪个？”这些问题看似基础，却直击了数字地形表达的核心。这绝非简单的格式选择，而是在两种观察世界的哲学思想之间做权衡。
今天，我就以一个“引路人”的身份，带大家系统地走一遍
从TIN到DEM的全过程。这不仅是一个技术操作流程，更是一次思维模式的升级——从一个注重“结构保真”的矢量世界，迈向一个服务于“高效分析”的栅格世界。让我们一起“研”其理论，“习”其实践，彻底搞懂这两种数据模型的脾气。
理论篇（研）：TIN与DEM，地形表达的“一体两面”
想象一下，我们要描述一座山。我们有两种方式：
- 结构主义：我们找到山顶、山脚、山脊线、山谷线这些关键的“骨架”点和线，然后用无数个三角形面片把这个骨架“绷”起来，形成一个立体的模型。这种方式，就是不规则三角网（TIN）。
- 场论视角：我们拿一张巨大的、带有网格的“画布”覆盖在山上，然后在每个格子里测量并记录下对应位置的海拔高度。这张写满了高程值的画布，就是数字高程模型（DEM）。
这两种方式，没有绝对的优劣，只有是否适合你的应用场景。
TIN：矢量世界的“结构主义”地形表达
TIN (Triangulated Irregular Network) 是一种矢量数据模型，它的核心思想是用最少的、最关键的点来精确还原地形的结构特征 。
- 它是什么？ TIN由三个基本组件构成：节点 (Vertices)、边 (Edges) 和 三角面 (Faces) 。
- 节点：一系列不规则分布的高程点，是TIN精度的基石。
- 边：连接节点的线段，并且记录着左右相邻的三角面信息，构成了TIN的拓扑网络 。
- 三角面：由三条边构成的无重叠三角面片，地表任意一点的高程，都可以通过其所在三角面的三个顶点高程进行线性插值。
- 它如何构建？ TIN的构建遵循一个黄金法则——德劳内三角剖分 (Delaunay Triangulation)。这个法则保证了网络中任何一个三角形的外接圆内部，都不会包含其他任何节点 。这就像是在一群人里拉圈子，每个圈子（三角形）都尽可能“饱满”，避免出现又瘦又长的“尴尬”形状，这对于后续的表面分析至关重要。
此外，TIN还有一个杀手锏——特征线 (Breaklines)。我们可以将山脊、河流等对地形有决定性影响的线状地物定义为特征线，强制它们成为三角网的边，从而确保地形的“筋骨”被完美保留 。
- 它的优缺点？
- 优点：数据高效，在地形复杂处加密，平坦处稀疏，避免冗余 ；精度高，能精确保留原始测量点和特征线的形态 。
- 缺点：计算复杂，复杂的拓扑关系使其分析效率远低于栅格 ；成本高，高质量的源数据不易获取 ；性能受限，不适合表达超大范围区域 。
DEM：栅格世界的“场论”地形抽象
DEM (Digital Elevation Model) 则是栅格数据模型的代表，它将世界简化为一个规则的矩阵，每个单元格（像元）记录一个高程值 。
- 它是什么？ 理解DEM的关键在于理解分辨率 (Cell Size)。分辨率决定了DEM对地形细节的刻画能力。高分辨率（小像元）细节丰富，但数据量巨大；低分辨率（大像元）文件小，但会丢失细节 。选择合适的分辨率，是在“足够精确”和“足够快”之间做的第一个重要权衡。
- 家族辨析：DEM、DTM与DSM 在工作中，我们经常听到DEM、DTM、DSM这三个词，它们非常容易混淆，但区别至关重要：
- DSM (Digital Surface Model, 数字表面模型)：它记录的是传感器遇到的第一个反射面的高程，包含了树冠、建筑物屋顶等所有地表物体的顶部高程 。可以理解为我们从天空中“第一眼”看到的地表。
- DTM (Digital Terrain Model, 数字地形模型)：它特指**“裸地”地表**的高程，移除了所有植被、建筑等非地面特征 。这是进行水文、坡度等分析时真正需要的纯粹地形。
- DEM (Digital Elevation Model, 数字高程模型)：这是一个总括性术语，很多时候被用作DTM的同义词，但有时也泛指所有高程栅格数据 。
- 它的优缺点？
- 优点：计算高效，规则的矩阵结构极利于地图代数等空间分析 ；数据易得，SRTM等项目提供了覆盖全球的免费DEM数据 ；兼容性好，与遥感影像等栅格数据能无缝集成 。
- 缺点：数据冗余，在平坦地区尤为明显 ；表达不灵活，难以精确表达与网格走向不一致的线性地物 。
灵魂拷问：TIN与DEM，我该用哪个？
看到这里，相信你已经明白，TIN和DEM没有绝对的好坏，只有场景的适配度。我为你总结了一个对比表格，帮你快速决策。
| 特征 |
不规则三角网 (TIN) |
数字高程模型 (DEM) |
| 基础数据模型 |
矢量模型
|
栅格模型
|
| 数据结构 |
复杂，存储坐标和拓扑关系
|
简单，为高程值的矩阵
|
| 分辨率 |
可变，自适应地形复杂程度
|
固定，全图统一
|
| 特征表达 |
极佳，能精确表达点和线性特征
|
较差，难以精确表达与网格不符的特征
|
| 分析速度 |
较慢
|
较快
|
| 典型应用 |
高精度工程、土方量计算、精细地物建模
|
区域性环境分析、水文建模、大范围可视化
|
Dr.Gis的建议：如果你的工作是高精度的工程设计，需要精确计算土方量，或者要保证道路、堤坝等线性地物的形态不失真，
TIN是你的首选。如果你的任务是大范围的环境评价、水文分析、坡度坡向分析等，那么
DEM无与伦比的分析效率会是你的最佳伙伴。

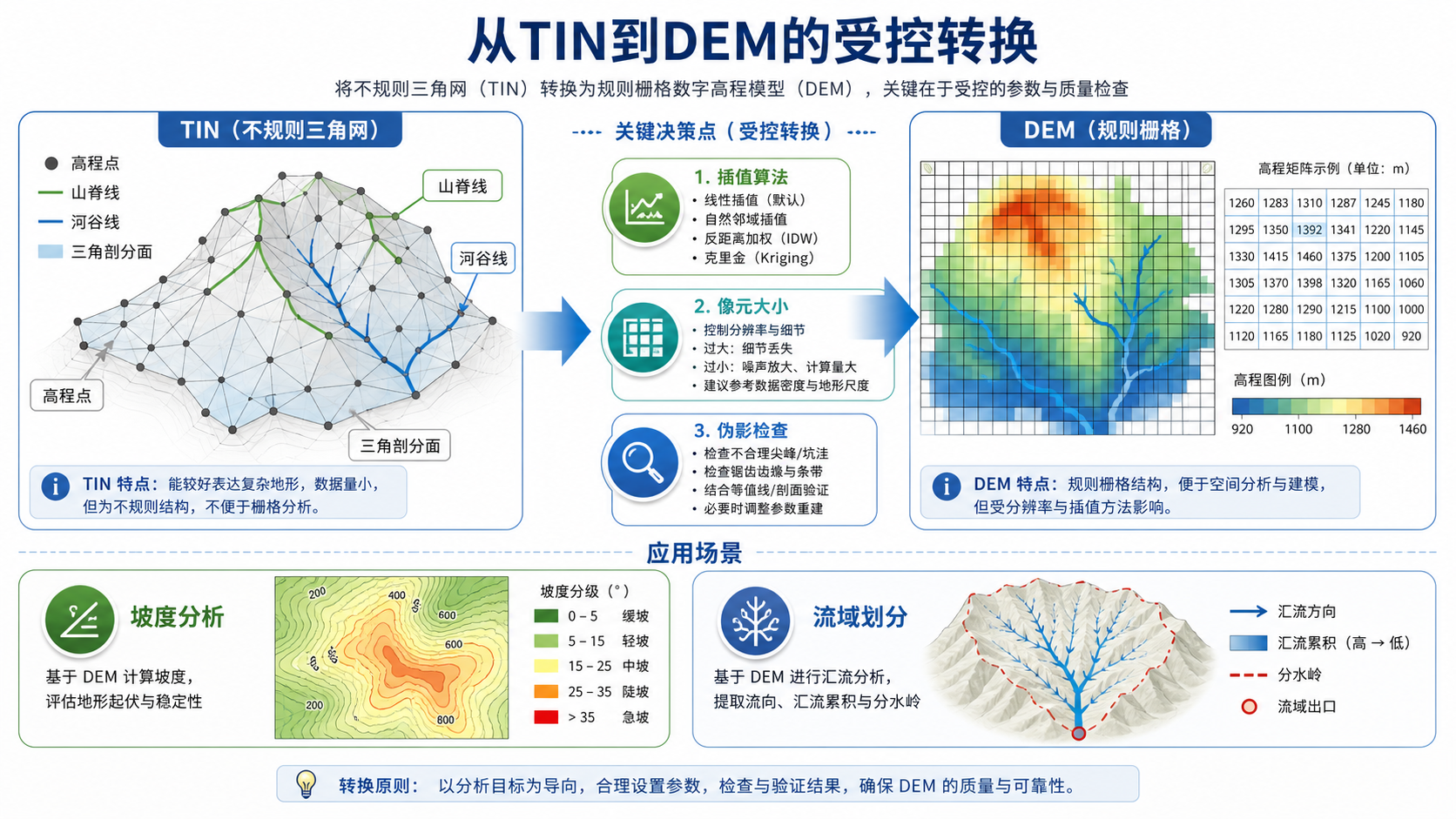

实践篇（习）：从TIN到DEM的“受控泛化”艺术
理解了理论，我们来上手实践。在ArcGIS或QGIS中，将TIN转换为DEM通常是一个简单的工具调用。但我想强调的是，这步操作的本质是**“受控泛化”**——你，作为分析师，在主动地用一个概括性的栅格场来代替一个精确的矢量表面，目的是为了后续分析的便利 。
核心技术：空间插值算法的选择
转换的核心是
空间插值 (Spatial Interpolation)，即估算每个DEM网格中心点的高程值 。常用算法有两种：
- 线性插值 (Linear Interpolation)：这是默认且最快的方法。它假定每个TIN三角面都是一个完美的平面 。优点是快，缺点是在三角面交界处可能产生不自然的“台阶”或“三角面”伪影，这也是很多新手抱怨模型“不平滑”的根源 。
- 自然邻域插值 (Natural Neighbors Interpolation)：一种更平滑、更高级的算法。它会综合考虑待插值点周围多个TIN节点的影响，生成的表面更连续、自然，但计算也更耗时 。
Dr.Gis的建议：如果对结果的平滑度要求不高，或者数据量巨大，可以使用
线性插值。但如果希望得到更美观、更真实的DEM表面，强烈推荐使用
自然邻域法。
关键参数：分辨率的权衡与陷阱
在转换工具中，你必须设定输出DEM的
像元大小（分辨率） 。这是一个决定成败的关键参数。
请记住一个原则：分辨率不应显著高于原始TIN节点的平均间距。
比如，你的TIN节点平均间距是5米，你却非要生成一个1米分辨率的DEM。这就像用一张低像素的照片去打印一张巨幅海报，新增的细节都是算法“脑补”出来的，并非真实的地形信息，我们称之为**“伪精度”** 。这不仅会急剧增加数据体积和分析时长，还可能误导你的分析结果。
进阶篇（研+习）：避坑指南与高级应用
从TIN转换来的DEM，往往不是完美的，它可能带有一些“胎记”——我们称之为
伪影 (Artifacts)。学会识别和处理它们，是专业与业余的分水岭。
避坑指南：识别与修正DEM中的“伪影”
| 伪影 (视觉特征) |
常见成因 |
推荐解决方案/工具 |
| 台阶化 (平坦、三角面片状纹理) |
线性插值
|
重新转换，使用自然邻域法 ；或用邻域分析工具平滑（补救措施）。
|
| 洼地/汇 (无法向外排水的区域) |
数据取整；插值误差
|
使用填洼 (Fill) 工具，这是水文分析的必备步骤 。
|
| 尖峰/孤岛 (异常高点) |
LiDAR噪声；数据采集错误
|
使用邻域分析 (Focal Statistics)，特别是中值 (Median) 滤波器 。
|
| 条带/条纹 (系统性平行线状图案) |
源数据采集方法的遗留问题
|
高级方法：傅里叶/频谱滤波 ；简单方法：邻域分析平滑。
|
其中，
洼地是最常见且对后续分析影响最大的伪影。它就像DEM上的一个个“小水坑”，会导致水流在模拟时中断。因此，在进行任何水文分析前，使用**“填洼 (Fill)”**工具进行预处理，是雷打不动的标准操作 。
学以致用：DEM的威力——以流域划分为例
一个干净的DEM能做什么？它的威力远超你的想象。除了生成直观的
山体阴影 (Hillshade)、
坡度 (Slope)、
坡向 (Aspect) 图外 ，它更是复杂环境建模的基石。
以
流域划分为例，这是一个能完整体现DEM分析价值的经典流程 。
[图：流域划分标准工作流]
- 填洼 (Fill)：获取一个无洼地的DEM，保证水流路径的连续性 。
- 计算流向 (Flow Direction)：确定每个像元的水流向哪个邻居流动 。
- 计算流量汇集 (Flow Accumulation)：计算每个像元汇集了多少上游像元的水流，值越高的像元连起来就构成了河网 。
- 定义河网与出水口 (Stream & Pour Point)：通过设置阈值提取出河网，并在河网上指定一个点作为流域的出口 。
- 划分流域 (Watershed)：以流向栅格和出水口为输入，追踪所有汇入该点的上游区域，即为流域范围 。
这个流程的每一步都环环相扣，最终能得到精确的流域边界和河网水系，这在水资源管理、洪水预警、生态规划等领域都有着不可估量的价值。
总结与启发
好了，今天我们从理论到实践，深入地探讨了从TIN到DEM的转换。希望通过我的讲解，大家能有以下几点收获：
- 模型选择是战略：TIN和DEM没有好坏之分，选择哪个取决于你的最终目的。是追求结构保真，还是服务于高效分析？想清楚这一点，你就掌握了数据模型选择的精髓 。
- 转换过程是艺术：从TIN到DEM的转换，是一次“受控泛化”。你通过选择插值算法和分辨率，决定了地形在多大程度上被简化。这是一个需要经验和权衡的艺术过程。
- 伪影处理是必修课：完美的DEM很少见，学会识别和修正台阶、洼地等伪影，是保证你后续分析结果可靠性的关键一步。
技术的进步，特别是无人机LiDAR等高精度数据源的普及，正在让我们以前所未有的精度描绘地球 。但无论技术如何发展，理解数据模型背后的思想，理解不同模型转换带来的信息增益与损耗，永远是GIS从业者最核心的素养之一。
最后，留一个开放性问题给大家：在你的项目中，你更倾向于使用TIN还是DEM？在从TIN转换到DEM时，你踩过哪些有趣的“坑”，或者有什么独到的心得？欢迎在评论区分享你的经验，我们一起研习！
