CAD图纸导入PostGIS坐标乱了？空间参考与几何转换实战详解（附：DXF批量处理脚本）这个问题，通常不是PostGIS“读错了坐标”，而是CAD图纸本身没有明确空间参考、单位不一致、局部坐标未转换，或者DXF导入时几何类型和图层属性处理不当。本文按一个真实工作流来讲：先判断CAD坐标为什么乱，再把DXF批量转换为可入库的数据，最后在PostGIS中检查空间参考与几何有效性。

引言：CAD图纸导入PostGIS坐标乱了，先别急着改数据

很多同学拿到设计院提供的DXF或DWG图纸后，会直接用QGIS、ogr2ogr或数据库插件导入PostGIS。结果常见现象是：图形跑到很远的位置、和底图完全对不上、坐标值看起来像几十万但地图不显示、线面入库后变成一堆碎线，甚至同一批CAD图纸之间互相错位。

这类问题的核心是：CAD图纸通常是“绘图坐标”，而PostGIS要求数据具有明确的“空间参考”。CAD可以在没有坐标系信息的情况下绘图，但PostGIS中的几何对象需要通过SRID说明它属于哪个坐标参考系统。两者之间如果没有正确转换，就会出现坐标乱了的现象。

本文适合以下场景：

• DXF导入PostGIS后坐标位置不对。
• CAD图纸和天地图、OSM、影像底图无法叠加。
• CAD单位是毫米、米或局部坐标，但没有说明坐标系。
• 需要批量处理多个DXF文件并导入PostGIS。
• 希望保留CAD图层、颜色、线型等属性用于后续制图或分析。

背景：为什么CAD图纸导入PostGIS后坐标会乱

CAD图纸导入PostGIS坐标乱了，通常不是单一原因，而是几个问题叠加造成的。实际排查时，建议先从坐标值、单位、SRID、数据来源四个方向判断。

1. CAD图纸没有空间参考

DXF文件本身可以存储几何坐标，但通常不携带GIS意义上的坐标系定义。也就是说，CAD中的一个点可能是：

• 设计图纸坐标，例如X=1000，Y=2500。
• 地方独立坐标，例如X=384512.23，Y=3214567.89。
• 投影坐标，例如CGCS2000高斯投影坐标。
• 被平移、旋转、缩放过的施工坐标。

如果不知道这些坐标代表什么，就不能直接判断应该设置哪个SRID。

2. 单位不一致

CAD常见单位包括毫米、厘米、米，有些图纸虽然标注为米，但实际绘图单位是毫米。PostGIS不会自动理解CAD单位，它只保存数值坐标。如果CAD以毫米绘图，而你按米来叠加地图，图形会被放大1000倍。

3. 把“设置坐标系”和“坐标转换”混为一谈

这是最常见的坑。PostGIS里有两个概念：

• 设置SRID：告诉数据库这批坐标原本属于哪个坐标系。
• 坐标转换：把坐标值从一个坐标系转换到另一个坐标系。

如果数据本来是CGCS2000高斯投影坐标，却被错误设置为WGS84经纬度，图形肯定会飞到错误位置。反过来，如果只设置SRID而没有执行转换，也不会得到目标坐标系下的新坐标值。

4. CAD几何结构和GIS数据结构不同

CAD是面向绘图的，GIS是面向空间对象的。CAD中的闭合多段线看起来像面，但导入后可能只是线；块参照、文本、圆弧、样条曲线也不一定能直接变成标准GIS几何。因此CAD导入PostGIS不仅要处理坐标，还要处理几何类型。

原理：空间参考、SRID与几何转换要分清

在PostGIS中，每个几何字段可以带有SRID。SRID是空间参考系统的编号，例如EPSG:4326表示WGS84经纬度，EPSG:3857表示Web Mercator。对于国内工程数据，更常见的是CGCS2000、高斯克吕格投影、地方坐标系或项目自定义坐标。

处理CAD图纸导入PostGIS坐标乱了的问题时，建议用下面的逻辑：

1. 先确认CAD图纸的原始坐标含义。
2. 再判断是否需要缩放、平移或旋转。
3. 然后设置正确的源SRID。
4. 最后根据业务需要转换到目标SRID。

设置SRID与转换SRID的区别

操作	PostGIS函数	是否改变坐标值	适用场景
设置SRID	ST_SetSRID(geom, srid)	不改变	数据坐标本来就是该坐标系，只是缺少SRID标记
坐标转换	ST_Transform(geom, srid)	会改变	需要从源坐标系转换到目标坐标系
几何平移	ST_Translate(geom, dx, dy)	会改变	CAD局部坐标需要加偏移量
几何缩放	ST_Scale(geom, sx, sy)	会改变	CAD单位需要从毫米转米等
几何旋转	ST_Rotate(geom, angle)	会改变	施工坐标相对真实坐标存在旋转角

简单说：如果只是缺SRID，用ST_SetSRID；如果要从一个坐标系变到另一个坐标系，用ST_Transform；如果CAD本身是局部坐标或单位不对，还需要先做几何变换。

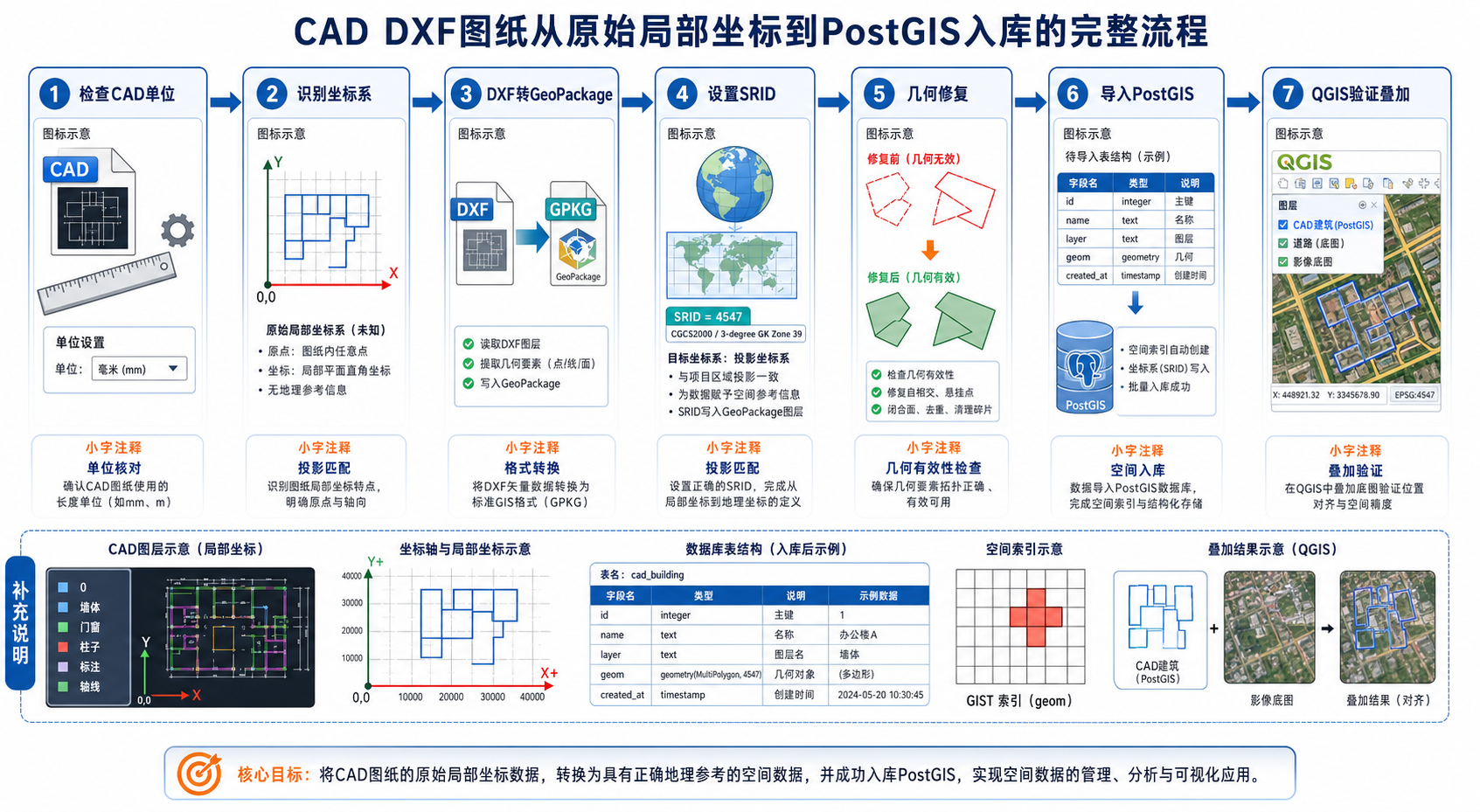

步骤：DXF导入PostGIS的实战流程

下面给出一个相对稳妥的CAD图纸入库流程。示例工具包括QGIS、GDAL/OGR、PostGIS和Python脚本。你可以根据项目情况选择图形界面或命令行方式。

步骤1：先在QGIS中快速检查DXF坐标值

不要一上来就入库。建议先用QGIS打开DXF，查看图层范围和坐标值。

1. 打开QGIS。
2. 选择“图层”中的数据源管理器，加载DXF文件。
3. 查看图层属性中的范围值。
4. 随机点击几个点，查看坐标读数。
5. 尝试加载一个已知正确的底图或行政区边界做叠加。

可以用坐标值初步判断问题：

• 如果坐标是几十、几百、几千，可能是局部工程坐标。
• 如果坐标是几万到几百万，可能是投影坐标或地方坐标。
• 如果经度范围在70到140、纬度范围在15到55，可能是经纬度。
• 如果数值非常大，例如几千万，可能包含带号、单位为毫米，或存在图纸偏移。

步骤2：确认CAD单位和原始坐标系

最可靠的方法不是猜，而是找数据提供方确认以下信息：

• 图纸使用的坐标系名称，例如CGCS2000、西安80、北京54或地方独立坐标系。
• 投影方式和分带信息，例如高斯克吕格3度带或6度带。
• CAD绘图单位是米、毫米还是其他单位。
• 是否经过平移、旋转或缩放。
• 是否有至少两个可识别控制点。

如果无法确认坐标系，至少要拿到控制点。没有坐标系说明也没有控制点，只靠肉眼拖动对齐底图，后续很难保证空间精度。

步骤3：用ogrinfo查看DXF图层结构

GDAL的ogrinfo可以查看DXF中有哪些图层、几何类型和属性字段。命令如下：

ogrinfo input.dxf -so -al

你会看到类似图层名、几何类型、字段信息等内容。DXF中常见字段包括Layer、SubClasses、Linetype、EntityHandle、Text等。后续入库时，Layer字段通常很有用，可以用来区分道路、管线、地块边界、注记等CAD图层。

步骤4：先把DXF转换为GeoPackage中间格式

直接从DXF写入PostGIS可以做，但不建议作为第一步。更稳妥的方式是先转换为GeoPackage，检查无误后再入库。

ogr2ogr -f GPKG output.gpkg input.dxf -nln cad_raw -skipfailures

如果只想保留线要素，可以指定几何类型：

ogr2ogr -f GPKG output_lines.gpkg input.dxf -nln cad_lines -where "OGR_GEOMETRY='LINESTRING' OR OGR_GEOMETRY='MULTILINESTRING'" -skipfailures

不同GDAL版本对DXF几何识别和字段暴露方式可能略有差异。如果筛选条件不生效，建议先完整转换，再在QGIS或PostGIS中按几何类型过滤。

步骤5：导入PostGIS并设置几何字段

假设PostGIS数据库连接为PG:"host=localhost dbname=gis user=postgres password=postgres"，可以使用：

ogr2ogr -f PostgreSQL PG:"host=localhost dbname=gis user=postgres password=postgres" output.gpkg cad_raw -nln public.cad_raw -lco GEOMETRY_NAME=geom -lco FID=gid -overwrite

入库后先检查SRID和几何类型：

SELECT ST_SRID(geom) AS srid, GeometryType(geom) AS geom_type, COUNT(*)
FROM public.cad_raw
GROUP BY ST_SRID(geom), GeometryType(geom)
ORDER BY COUNT(*) DESC;

如果SRID显示为0，说明数据没有空间参考标记。这不代表坐标一定错，但说明数据库不知道它属于哪个坐标系。

步骤6：正确设置SRID

如果已经确认CAD坐标本来就是某个投影坐标系，例如EPSG:4547，只是导入时缺失SRID，可以这样处理：

ALTER TABLE public.cad_raw
ALTER COLUMN geom TYPE geometry(Geometry, 4547)
USING ST_SetSRID(geom, 4547);

注意：这里用的是ST_SetSRID，不会改变坐标值，只是给几何对象补上空间参考标签。

步骤7：转换到目标坐标系

如果WebGIS或前端地图需要使用WGS84经纬度，可以新建一张转换后的表：

CREATE TABLE public.cad_wgs84 AS
SELECT
    gid,
    layer,
    ST_Transform(geom, 4326) AS geom
FROM public.cad_raw
WHERE geom IS NOT NULL;

然后补充空间索引：

CREATE INDEX cad_wgs84_geom_gix
ON public.cad_wgs84
USING GIST (geom);

ANALYZE public.cad_wgs84;

如果目标是Web Mercator，用于瓦片服务或部分WebGIS渲染，可以转换到EPSG:3857：

CREATE TABLE public.cad_3857 AS
SELECT
    gid,
    layer,
    ST_Transform(geom, 3857) AS geom
FROM public.cad_raw
WHERE geom IS NOT NULL;

步骤8：处理CAD单位为毫米的情况

如果确认CAD图纸单位是毫米，而目标坐标要求米，可以先缩放。假设当前坐标数值需要除以1000：

CREATE TABLE public.cad_scaled AS
SELECT
    gid,
    layer,
    ST_SetSRID(ST_Scale(geom, 0.001, 0.001), 4547) AS geom
FROM public.cad_raw
WHERE geom IS NOT NULL;

然后再做目标坐标系转换：

CREATE TABLE public.cad_scaled_wgs84 AS
SELECT
    gid,
    layer,
    ST_Transform(geom, 4326) AS geom
FROM public.cad_scaled;

这里要特别小心：缩放中心默认基于坐标原点。如果CAD图纸采用局部坐标或存在大偏移，缩放、平移、旋转的顺序会影响最终结果。

步骤9：处理局部坐标的平移

如果CAD是局部坐标，例如图纸中的一个控制点为(1000, 2000)，真实投影坐标为(385000, 3350000)，则偏移量为：

• dx = 385000 - 1000 = 384000
• dy = 3350000 - 2000 = 3348000

可以使用：

CREATE TABLE public.cad_translated AS
SELECT
    gid,
    layer,
    ST_SetSRID(ST_Translate(geom, 384000, 3348000), 4547) AS geom
FROM public.cad_raw
WHERE geom IS NOT NULL;

如果存在旋转，仅靠一个控制点不够。至少需要两个控制点，最好三个以上，用于计算平移、旋转和比例关系。

步骤10：修复几何并检查有效性

CAD线条转GIS面时，可能出现自相交、未闭合、重复点等问题。入库后建议检查几何有效性：

SELECT gid, ST_IsValid(geom) AS is_valid, ST_IsValidReason(geom) AS reason
FROM public.cad_raw
WHERE geom IS NOT NULL
  AND NOT ST_IsValid(geom)
LIMIT 50;

对于面数据，可以尝试：

CREATE TABLE public.cad_polygon_fixed AS
SELECT
    gid,
    layer,
    ST_MakeValid(geom) AS geom
FROM public.cad_polygon
WHERE geom IS NOT NULL;

如果CAD原始数据只是线，不能简单假设它就是面。需要先确认线是否闭合，再根据业务需要使用ST_Polygonize或QGIS的“线转面”工具。

步骤11：用QGIS验证PostGIS入库结果

最后必须做可视化验证：

1. 在QGIS中连接PostGIS数据库。
2. 加载转换后的表，例如cad_wgs84或cad_3857。
3. 加载已知正确的边界、影像或底图。
4. 检查是否整体偏移、局部变形、旋转或比例错误。
5. 抽查几个控制点坐标，确认误差是否在项目允许范围内。

如果只是看起来“差不多叠上了”，但没有控制点验证，仍然不能认为坐标转换完全正确。

步骤：DXF批量处理脚本示例

下面给出一个Python批量处理DXF的实用脚本。它的目标是：扫描文件夹中的DXF文件，先转换为GeoPackage，再统一导入PostGIS。脚本依赖本机已安装GDAL命令行工具，并且ogr2ogr可在终端中直接调用。

import subprocess
from pathlib import Path

input_dir = Path(r"D:cad_dxf")
output_dir = Path(r"D:cad_gpkg")
output_dir.mkdir(parents=True, exist_ok=True)

pg_conn = 'PG:host=localhost dbname=gis user=postgres password=postgres'
target_schema = "public"

for dxf_path in input_dir.glob("*.dxf"):
    name = dxf_path.stem.lower().replace("-", "_").replace(" ", "_")
    gpkg_path = output_dir / f"{name}.gpkg"
    table_name = f"cad_{name}"

    print(f"Processing: {dxf_path}")

    cmd_to_gpkg = [
        "ogr2ogr",
        "-f", "GPKG",
        str(gpkg_path),
        str(dxf_path),
        "-nln", "cad_raw",
        "-skipfailures"
    ]

    subprocess.run(cmd_to_gpkg, check=True)

    cmd_to_pg = [
        "ogr2ogr",
        "-f", "PostgreSQL",
        pg_conn,
        str(gpkg_path),
        "cad_raw",
        "-nln", f"{target_schema}.{table_name}",
        "-lco", "GEOMETRY_NAME=geom",
        "-lco", "FID=gid",
        "-overwrite"
    ]

    subprocess.run(cmd_to_pg, check=True)

    print(f"Imported to PostGIS table: {target_schema}.{table_name}")

print("All DXF files processed.")

如果你已经确认所有DXF都是同一个源坐标系，还可以在导入后批量设置SRID。下面是生成SQL的示例思路：

SELECT
    'ALTER TABLE public.' || tablename ||
    ' ALTER COLUMN geom TYPE geometry(Geometry, 4547) USING ST_SetSRID(geom, 4547);'
FROM pg_tables
WHERE schemaname = 'public'
  AND tablename LIKE 'cad_%';

执行前请务必确认这些表的坐标系确实一致。不要为了方便，把来源不明的CAD图纸统一硬设成同一个SRID。

常见坑：CAD图纸入库PostGIS最容易出错的地方

坑1：把SRID 4326当成万能坐标系

很多人看到GIS数据就设置为EPSG:4326，这是错误习惯。EPSG:4326是经纬度坐标系，坐标值通常是经度和纬度。如果CAD坐标是米制投影坐标，不能直接设为4326。

坑2：只设置SRID，不做ST_Transform

如果你需要把投影坐标转成经纬度，只执行ST_SetSRID是不够的。正确流程通常是先设置源SRID，再使用ST_Transform转换到目标SRID。

坑3：忽略CAD单位

CAD单位为毫米时，导入PostGIS后的坐标数值仍然是毫米数值。PostGIS不会自动除以1000。单位错误会导致图形比例严重异常。

坑4：CAD图层没有保留

CAD数据通常通过图层表达语义，例如道路中心线、建筑轮廓、管线、红线、注记。如果导入时没有保留Layer字段，后续清洗和分类会很麻烦。

坑5：把文字注记当作空间分析对象

DXF中的文字、块、标注可以导入，但它们不一定适合作为空间分析对象。入库前应区分线、面、点、文本，并分别建表或用字段标识。

坑6：直接把CAD闭合线当成面

CAD里看起来闭合的边界，在GIS中不一定是有效面。可能存在微小断点、重复线、自交线。做面积统计、空间相交之前，必须检查几何有效性。

坑7：地方坐标系没有转换参数

很多工程图纸使用地方独立坐标系。即使知道名称，也不一定能直接用EPSG编号转换。此时通常需要项目转换参数、控制点或测绘单位提供的转换方法。

方法比较：QGIS、ogr2ogr、PostGIS和ArcGIS Pro怎么选

方法	适合场景	优点	限制
QGIS图形界面	少量DXF检查、人工确认图层和坐标	直观，适合初学者排查问题	批量处理效率低，流程不易复现
ogr2ogr命令行	DXF批量转换、自动化入库	稳定、可脚本化、适合服务器环境	需要熟悉参数，复杂CAD对象可能需要额外清洗
PostGIS SQL	SRID设置、坐标转换、几何修复、空间索引	适合批处理和可追溯的数据治理	无法凭空判断未知CAD坐标系
ArcGIS Pro	已有Esri工作流、需要人工编辑和质量检查	编辑和制图能力强，适合交互式处理	自动化和数据库批处理需额外配置

我的建议是：先用QGIS看数据，确认图纸结构和坐标范围；再用ogr2ogr批量转换；最后在PostGIS中统一做SRID、几何转换、索引和质量检查。这样流程清晰，也方便复现。

检查清单：导入PostGIS前后必须确认的项目

如果遇到CAD图纸导入PostGIS坐标乱了，可以按下面清单逐项排查。

入库前检查

• 是否知道CAD图纸的坐标系名称？
• 是否知道投影分带、中央经线或EPSG编号？
• 是否确认CAD绘图单位是米还是毫米？
• 是否存在平移、旋转、缩放或地方坐标转换？
• 是否有控制点用于验证转换结果？
• 是否需要保留CAD图层字段Layer？
• 是否区分了线、面、点、文本和块参照？

入库后检查

• ST_SRID(geom)是否为正确SRID？
• GeometryType(geom)是否符合预期？
• 是否创建了GIST空间索引？
• 是否存在无效几何？
• 与已知底图或控制点叠加是否正确？
• 是否有整体偏移、比例错误或旋转问题？
• 是否保留了必要的CAD属性字段？

常用检查SQL

SELECT ST_SRID(geom), COUNT(*)
FROM public.cad_raw
GROUP BY ST_SRID(geom);

SELECT GeometryType(geom), COUNT(*)
FROM public.cad_raw
GROUP BY GeometryType(geom);

SELECT ST_Extent(geom)
FROM public.cad_raw;

SELECT COUNT(*)
FROM public.cad_raw
WHERE geom IS NULL;

SELECT COUNT(*)
FROM public.cad_raw
WHERE geom IS NOT NULL
  AND NOT ST_IsValid(geom);

这些SQL可以快速判断SRID、几何类型、空间范围、空几何和无效几何，是CAD入库后最基本的质量检查。

FAQ：CAD图纸导入PostGIS常见问题

1. DXF导入PostGIS后SRID是0怎么办？

SRID为0表示几何没有空间参考标记。你需要先确认CAD原始坐标系。如果确认坐标本来就是某个EPSG坐标系，可以用ST_SetSRID补上SRID；如果还需要变成另一个坐标系，再用ST_Transform转换。

2. CAD图纸能不能直接设置为EPSG:4326？

只有当CAD坐标本身就是经纬度，并且数值范围符合经纬度特征时，才可以设置为EPSG:4326。大多数工程CAD图纸是投影坐标、局部坐标或地方坐标，不能直接设为4326。

3. CAD坐标和底图差几百米，是不是坐标系错了？

可能是坐标系错了，也可能是基准不一致、地方坐标转换参数缺失、控制点不准，或者图纸经过平移。需要结合控制点、坐标范围和项目说明判断，不能只靠视觉叠加。

4. DXF中的闭合多段线为什么导入后不是面？

因为CAD闭合线和GIS面不是同一个概念。CAD闭合多段线只是绘图对象，导入后通常仍是线。要变成GIS面，需要线闭合、无自交，并通过线转面或ST_Polygonize处理。

5. 批量DXF图纸可以统一转换坐标系吗？

可以，但前提是这些DXF来源一致、单位一致、坐标系一致、没有不同的局部偏移。如果不同项目图纸混在一起，统一设置SRID或统一平移会造成更严重的坐标错误。

6. PostGIS中ST_SetSRID和ST_Transform应该先用哪个？

通常先用ST_SetSRID声明源坐标系，再用ST_Transform转换到目标坐标系。如果几何已经有正确SRID，可以直接ST_Transform。如果源SRID不正确，转换结果一定不可靠。

7. 没有CAD坐标系说明还能修正吗？

可以尝试，但必须依赖控制点。如果至少有两个到三个可靠控制点，可以估算平移、旋转和比例关系。没有坐标系说明、没有控制点、只有一张图纸时，无法严谨恢复真实空间位置。

结论：CAD入库PostGIS的关键不是“导入”，而是“确认空间参考”

CAD图纸导入PostGIS坐标乱了，根本原因通常是空间参考不明确、单位不一致、局部坐标未转换，或者几何结构没有从CAD绘图对象整理为GIS空间对象。正确流程应是：先检查DXF坐标范围和图层结构，再确认CAD单位与坐标系，然后用ogr2ogr转换中间格式，入库后通过PostGIS完成SRID设置、坐标转换、几何修复和空间索引。

记住一个原则：ST_SetSRID只贴标签，ST_Transform才改变坐标值；单位、平移、旋转和地方坐标转换要在入库流程中单独处理。只要把这个原则理清，DXF批量处理和CAD导入PostGIS就会从“靠运气叠图”变成可检查、可复现、可交付的数据处理流程。
