空间分析图不会做？ArcGIS超全制图参数（附：黄金配色表）
《空间分析图不会做？ArcGIS超全制图参数（附：黄金配色表）》这篇文章，面向刚开始做空间分析成果图的 GIS 学生、规划分析人员和 ArcGIS 用户，重点解决一个常见问题：分析结果已经算出来了，但地图看起来不专业、层次混乱、颜色难看，甚至影响结论表达。
很多空间分析图失败，并不是因为分析方法错了，而是制图参数没有统一。比如核密度图颜色过曝、缓冲区边界太粗、叠加分析结果分类不合理、热点分析图红蓝含义不清。本文以 ArcGIS Pro 和 ArcMap 都通用的制图思路为主，整理空间分析图常用的符号、色带、透明度、分类、标注和版面参数，并附一组可直接参考的黄金配色表。
引言：空间分析图的核心不是“好看”，而是“让结论一眼可读”
空间分析图不同于普通底图截图。它通常承载一个明确结论：哪里更密集、哪里风险更高、哪些区域更适宜、哪些点位更聚集、哪些空间关系更明显。
因此，ArcGIS 空间分析图的制图参数要服务于三个目标：
- 突出分析结果：让读者第一眼看到主要空间格局。
- 保留地理参照：通过行政区、道路、水系、地名等背景信息帮助定位。
- 避免误读：颜色、分类、图例和标注必须表达一致的含义。
如果你不知道从哪里开始，可以先记住一个顺序：先定主题，再定分类，再定颜色，再调透明度，最后做图例和版面。
背景：为什么 ArcGIS 空间分析图经常做得“不像成果图”
在实际项目和课程作业中，空间分析图常见的问题主要集中在以下几类。
- 颜色随意：高值低值没有视觉逻辑，红色、绿色、蓝色混用，读者难以理解。
- 分类不合理：默认自然断点直接套用，导致某些等级面积过大或过小。
- 边界太抢眼：行政区边界、网格边界或缓冲区边线过粗，压过分析结果。
- 底图太复杂：影像底图、道路、POI、注记全部打开，专题层反而看不清。
- 图例不规范：图例名称仍是字段名，例如 gridcode、Value、Join_Count。
- 版面缺失：没有比例尺、指北针、数据来源、坐标系或制图时间。
ArcGIS 的默认符号只能帮你快速显示图层，但不能自动帮你完成专业制图。空间分析图需要根据分析类型主动设置参数。
原理：空间分析图制图参数应该围绕变量类型来设置
在 ArcGIS 中，不同空间分析结果对应不同的变量类型。变量类型决定你应该使用什么分类方式和颜色方案。
| 分析结果类型 | 典型图层 | 推荐表达方式 | 常用颜色逻辑 |
|---|---|---|---|
| 连续数值 | 核密度、插值、栅格适宜性 | 分级色带或连续色带 | 浅色表示低值，深色或暖色表示高值 |
| 离散等级 | 适宜性分区、风险等级 | 固定等级分类 | 低风险冷色，高风险暖色 |
| 类别结果 | 土地利用、聚类类型、分区类型 | 唯一值符号 | 使用互相区分的定性色 |
| 空间关系 | 缓冲区、叠加区、服务范围 | 半透明面符号加边界 | 用透明填充突出覆盖范围 |
| 统计显著性 | 热点分析、冷热点分析 | 双向发散色带 | 红色表示热点，蓝色表示冷点 |
简单说，空间分析图不是“随便换个颜色”。你需要先判断结果是连续值、等级、类别，还是统计显著性，再选择对应的 ArcGIS 制图参数。

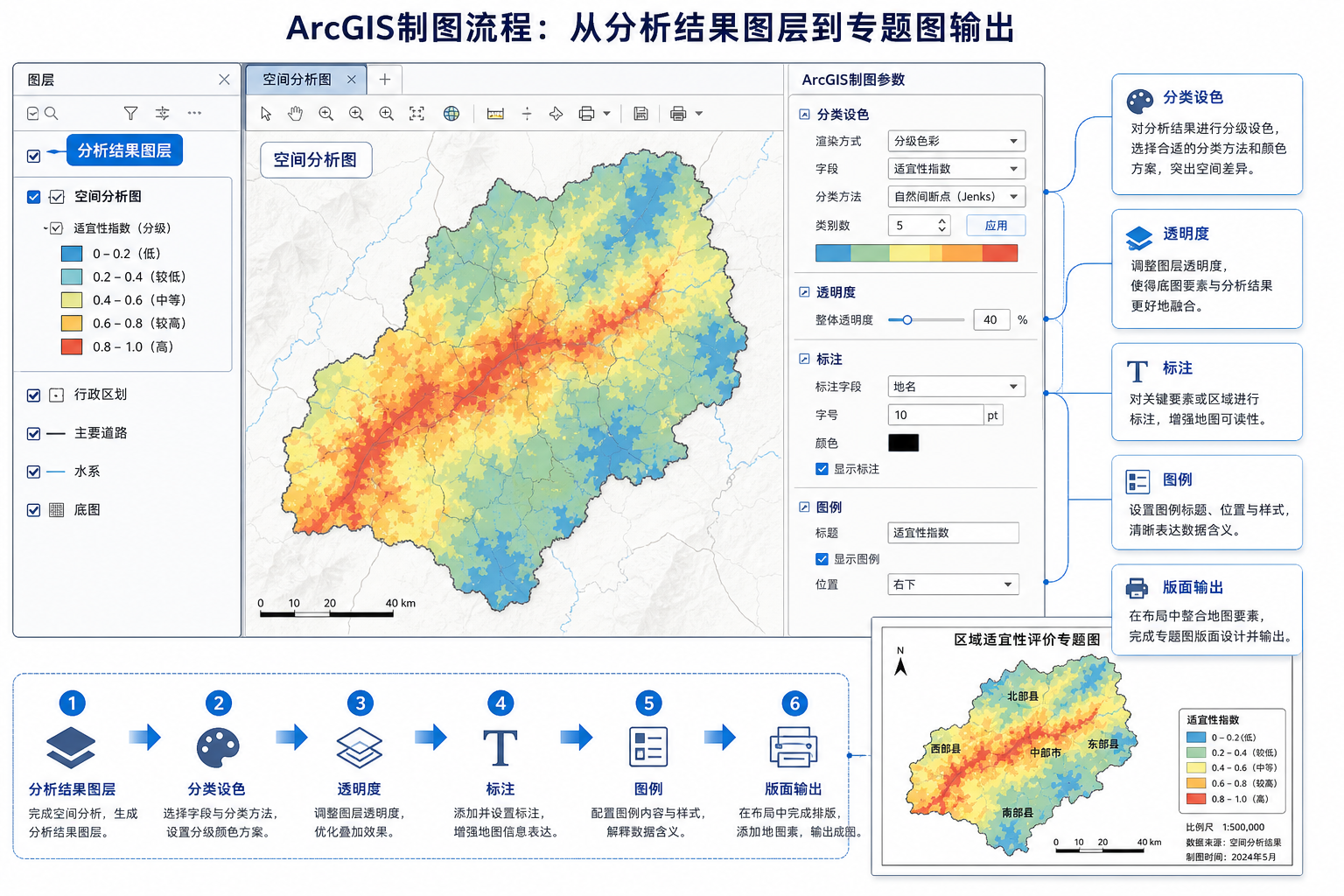

步骤：ArcGIS 空间分析图的标准制图流程
步骤一：先明确地图要表达的分析结论
打开 ArcGIS 后，不要马上调颜色。先用一句话写清楚这张图要表达什么。
- 人口密度在哪里最高？
- 设施服务范围覆盖了哪些区域？
- 哪些区域最适合建设新站点？
- 交通事故热点集中在哪里？
- 缓冲区与用地范围重叠在哪里？
这句话会直接影响你的图层顺序、颜色选择、标注内容和图例名称。没有明确结论的空间分析图，很容易变成“所有图层都显示一点”的混乱地图。
步骤二：整理图层顺序
空间分析图推荐使用以下图层顺序，从下到上排列：
- 浅色底图或空白背景。
- 行政区、水系、道路等地理参照图层。
- 空间分析结果面图层或栅格图层。
- 重要点位、线状设施或边界线。
- 标注、图例、比例尺、指北针等制图元素。
如果使用影像底图，建议降低影像饱和度或透明度。对于大多数专题图，浅灰底图比高对比影像更适合表达分析结果。
步骤三：设置分类方法
在 ArcGIS Pro 中，可在图层的 Symbology 面板设置分类；在 ArcMap 中，可通过图层属性的 Symbology 选项卡设置。
| 分类方法 | 适用场景 | 注意事项 |
|---|---|---|
| Natural Breaks 自然断点 | 数据本身分布差异明显 | 适合探索，但不同数据集之间不便比较 |
| Equal Interval 等间距 | 需要固定数值区间 | 若数据极端值较多，低值区可能挤在一起 |
| Quantile 分位数 | 希望每个等级要素数量接近 | 可能把数值差异很小的对象分到不同等级 |
| Manual Interval 手动分级 | 已有行业标准、规划阈值或风险阈值 | 最适合正式成果图，但需要说明分级依据 |
| Standard Deviation 标准差 | 表达偏离平均值程度 | 适合统计分析图，不适合所有读者 |
正式成果图优先使用手动分级或有明确含义的等级。如果只是课程练习或初步分析，自然断点可以作为起点，但导出前要检查图例是否容易解释。
步骤四：设置符号与透明度
空间分析图常用的透明度参数如下：
| 图层类型 | 推荐透明度 | 说明 |
|---|---|---|
| 核密度栅格 | 20% – 40% | 保留底图参照，同时突出高密度区域 |
| 适宜性评价栅格 | 15% – 35% | 颜色不宜太暗，避免遮挡行政边界 |
| 缓冲区面 | 40% – 70% | 用半透明填充表达影响范围 |
| 叠加分析结果面 | 20% – 50% | 根据是否需要显示底图决定透明度 |
| 行政区背景面 | 80% – 100% 或无填充 | 行政区不应抢占主题层视觉权重 |
线宽也要控制。一般情况下，行政区边界使用 0.3 到 0.8 pt，研究区边界使用 1.2 到 2 pt，缓冲区边界使用 0.5 到 1 pt。点符号大小要根据地图比例尺调整，不要让点位互相遮挡。
步骤五：选择适合空间分析图的黄金配色表
下面这组配色适合多数 ArcGIS 空间分析图。你可以在 ArcGIS Pro 的符号系统中手动输入颜色值，也可以作为地图设计参考。
| 用途 | 低值颜色 | 中值颜色 | 高值颜色 | 适用分析图 |
|---|---|---|---|---|
| 密度递增 | #FFF7BC | #FEC44F | #D95F0E | 核密度、人口密度、设施密度 |
| 风险等级 | #2C7BB6 | #FFFFBF | #D7191C | 灾害风险、污染风险、事故风险 |
| 适宜性评价 | #D9F0A3 | #78C679 | #238443 | 选址适宜性、生态敏感性 |
| 冷热点评估 | #2166AC | #F7F7F7 | #B2182B | 热点分析、冷热点分析 |
| 服务覆盖 | #DEEBF7 | #9ECAE1 | #3182BD | 服务区、可达性、覆盖范围 |
| 建设强度 | #FEE5D9 | #FCAE91 | #CB181D | 开发强度、人口压力、用地强度 |
如果你要表达“越高越严重”，通常使用由浅到深、由冷到暖的色带。如果你要表达“正负偏离”，例如热点和冷点，应使用蓝白红这样的发散色带，不要使用单向色带。
步骤六：优化图例、标注和版面
图例是空间分析图最容易被忽略的部分。ArcGIS 默认图例经常显示字段名或英文分类名，发布前必须手动修改。
- 将 gridcode 改成“适宜性等级”。
- 将 Value 改成“密度值”或“风险指数”。
- 将 Join_Count 改成“落入点数量”。
- 将分类标签改成“低、较低、中、较高、高”。
- 在图例标题中写清楚单位，例如“人口密度（人/平方公里）”。
标注只保留必要信息。空间分析图不是地名大全，标注太多会削弱专题表达。通常只标注研究区名称、重要城市、关键点位或高值区域。
常见坑：ArcGIS 空间分析图参数设置最容易出错的地方
坑一：所有图层都用高饱和颜色
高饱和颜色只能用于主题结果层。底图、行政区、道路、水系应使用低饱和浅色。否则读者无法判断哪一层才是分析重点。
坑二：把红色用于所有重要信息
红色通常代表风险、高值、警示或热点。如果道路、边界、点位、图名全部用红色，地图会失去视觉层级。
坑三：分类等级太多
空间分析图常用 5 级或 7 级分类。等级太少会损失信息，等级太多会让图例难以阅读。除非是连续栅格渲染，否则不建议使用过多分类。
坑四：忽略坐标系和面积单位
如果空间分析涉及面积、距离、密度、缓冲区，必须确认图层使用合适的投影坐标系。经纬度坐标下直接做距离和面积分析，可能导致结果不准确，后续制图再漂亮也没有意义。
坑五：导出分辨率太低
用于论文、报告或汇报材料的地图，建议导出为 300 dpi 或更高。如果需要后期排版，可优先导出 PDF、SVG 或高分辨率 PNG。不要直接截图作为最终成果。
方法比较：不同空间分析图应该怎么选制图方法
| 地图类型 | 推荐符号方法 | 推荐颜色 | 关键参数 |
|---|---|---|---|
| 核密度分析图 | 栅格分级色带 | 浅黄到橙红 | 分类数 5-7，透明度 20%-40% |
| 缓冲区分析图 | 半透明面符号 | 浅蓝、浅橙、浅紫 | 填充透明度 40%-70%，边线 0.5-1 pt |
| 叠加分析图 | 唯一值或等级分类 | 低饱和分类色 | 突出交集区域，弱化背景图层 |
| 适宜性评价图 | 等级色带 | 浅绿到深绿 | 使用明确等级标签，说明评价值含义 |
| 热点分析图 | 发散色带 | 蓝白红 | 区分热点、冷点和不显著区域 |
| 网络可达性图 | 分时圈或服务区面 | 由浅到深的同色系 | 按时间或距离顺序排列图例 |
如果你不确定用哪种方法，可以先判断结果字段：如果是连续数值，用分级色带；如果是类型名称，用唯一值；如果是正负偏离，用发散色带；如果是范围覆盖，用半透明面。
检查清单：导出前用这 12 项快速检查空间分析图
- 地图标题是否准确说明分析对象和区域？
- 主图层是否比底图更醒目？
- 颜色是否符合数值含义，例如高值更深或更暖？
- 图例字段名是否已改成中文可读名称？
- 分类等级是否过多或过少？
- 单位是否写清楚，例如米、公里、平方公里、人/平方公里？
- 研究区边界是否清晰但不过度抢眼？
- 标注是否只保留必要对象？
- 比例尺、指北针、数据来源是否完整？
- 坐标系是否适合距离、面积或密度分析？
- 导出分辨率是否满足报告或打印要求？
- 图面是否存在颜色过暗、文字过小、图例太长的问题？
建议每张空间分析图导出前都按这份清单检查一次。很多看似“审美问题”的地图，其实都是参数和信息层级没有整理好。
FAQ：ArcGIS 空间分析图常见问题
ArcGIS 空间分析图用几级分类比较合适？
多数情况下使用 5 级最稳妥，例如低、较低、中、较高、高。若数据变化复杂，可以使用 7 级。正式报告中不建议随意使用 10 级以上分类，因为读者很难从图例中快速判断差异。
核密度图应该用什么颜色？
核密度图通常建议使用浅黄到橙红的连续色带。低密度区域用浅色，高密度区域用深橙或红色。不要用彩虹色带表达密度，因为颜色跳变会让读者误以为存在明显分类边界。
ArcGIS 默认自然断点可以直接用于成果图吗？
可以作为初步制图方案，但不建议不加检查就直接用于正式成果图。自然断点依赖当前数据分布，不同区域或不同年份之间可能不可比。如果是规划、评价、风险等级图，最好使用手动分级或行业标准阈值。
为什么我的空间分析图颜色很脏？
常见原因是底图太复杂、透明度设置不合适、多个图层都使用高饱和颜色，或者导出后被压缩。可以尝试使用浅灰底图，降低背景图层饱和度，主题层保留主色，其他辅助图层使用灰色系。
缓冲区分析图怎么做得更清楚？
缓冲区建议使用半透明填充，不要使用过深的实心颜色。多个距离圈层可以使用同一色系由浅到深表达，并在图例中按距离顺序排列，例如 500 米、1000 米、1500 米。
ArcGIS 空间分析图导出用 PNG 还是 PDF？
如果用于网页或普通汇报，PNG 比较方便；如果用于论文、印刷或后期排版，PDF 更适合保留矢量线条和文字。无论选择哪种格式，都应检查分辨率、字体大小和图例是否清晰。
结论：先让分析结果说清楚，再追求地图好看
做好 ArcGIS 空间分析图，不是简单套模板，也不是堆叠漂亮颜色。关键是围绕分析结论设置制图参数：分类要有依据，颜色要有含义，透明度要服务层次，图例要能被读懂。
如果你是初学者，可以直接按本文流程操作：明确结论、整理图层、选择分类、设置色带、控制透明度、优化图例、检查版面。只要这几步做到位，大多数空间分析图都会比默认出图清晰很多。
最后记住一句话：空间分析图的专业感，来自正确的分析逻辑和稳定的制图参数，而不只是来自某一套“好看的配色”。
