GIS数据怎么快速画线？从坐标拾取到拓扑检查全流程（附：CAD数据转换技巧）

2026-03-16 ArcPy

wowwwai GIS研习社 · 工具流程与项目排障

GIS数据怎么快速画线？从坐标拾取到拓扑检查全流程（附：CAD数据转换技巧）是很多 GIS 初学者和项目制图人员都会遇到的实际问题：手里有一批坐标点、现场记录、CAD 线稿或截图参考，需要尽快在 QGIS、ArcGIS Pro 或 CAD/GIS 混合环境中画成可用线数据，并且不能出现断线、悬挂点、重叠线和坐标错位。

本文按一个完整工作流来讲：先确定坐标系，再拾取坐标或导入点位，然后快速连线，最后做拓扑检查和 CAD 数据转换。重点不是“画得出来”，而是画出来以后能分析、能出图、能交付。

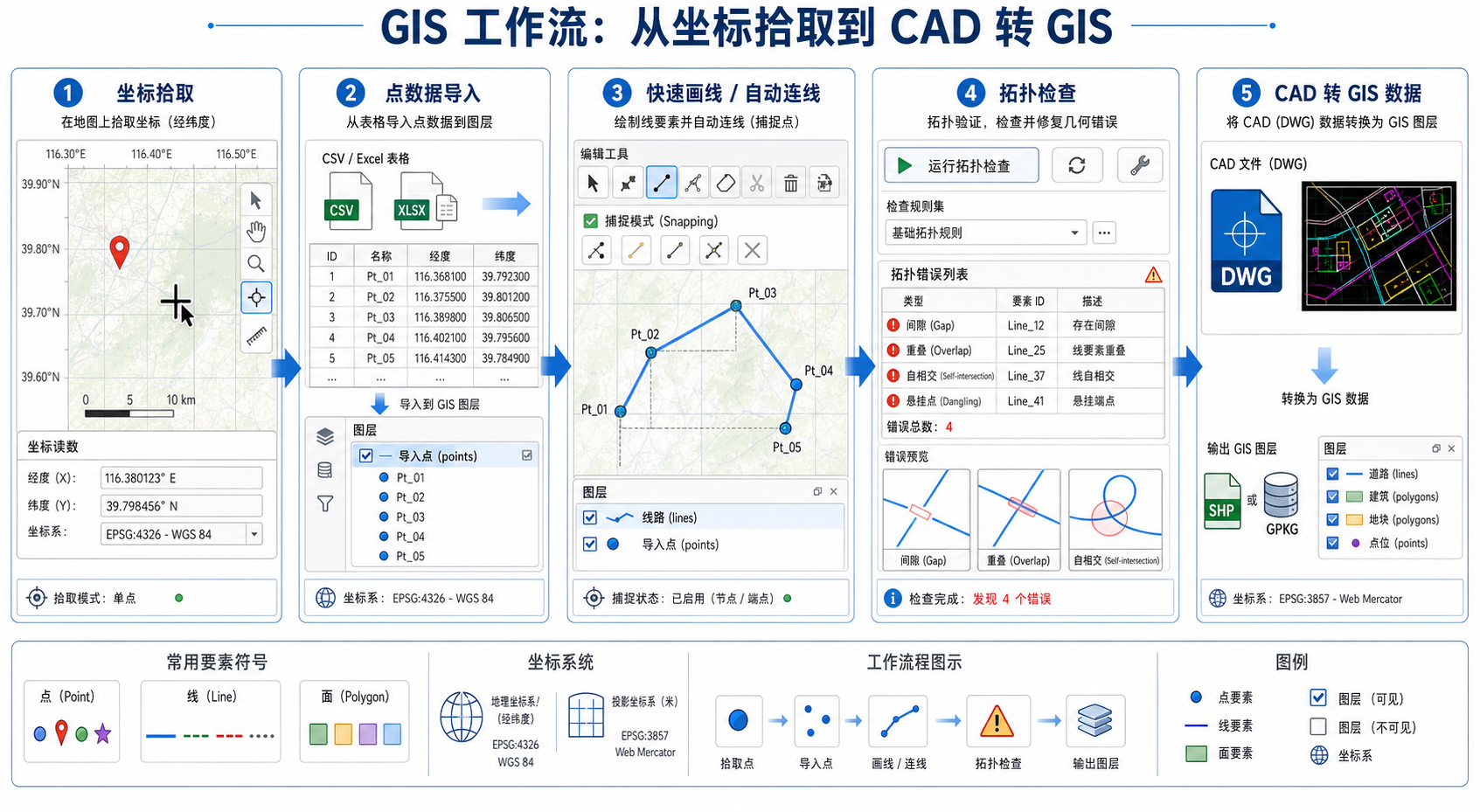

GIS数据快速画线与CAD数据转换拓扑检查流程 — GIS 数据快速画线的推荐流程：先统一坐标，再生成线，最后检查拓扑和转换 CAD 数据。

引言：GIS数据快速画线不能只靠手工描

在 GIS 项目中，“画线”看起来是一个简单编辑操作，但实际经常对应不同来源的数据：

外业记录的经纬度或平面坐标。
Excel 表格中的起点、终点或路径点。
CAD 中的道路、管线、地块边界线。
遥感影像或底图上的人工判读线。
GPS 轨迹、测量点、控制点和桩号点。

如果只是用鼠标随手画线，后期很容易出现三个问题：位置不准、属性不全、拓扑错误多。正确的 GIS 数据快速画线流程，应该把“数据来源、坐标系、编辑方式、线要素结构、拓扑质量”放在一起考虑。

背景：哪些场景最需要快速画线

常见的 GIS 快速画线需求，可以分为以下几类。

1. 根据坐标点连成线

例如道路中心线、管线走向、巡检路线、河流断面线。数据通常来自 Excel、CSV、GPS 记录或测量成果。关键是点的顺序、坐标系和字段结构。

2. 根据底图人工描线

例如在影像底图上描绘道路、水系、绿地边界或规划线。关键是底图坐标是否正确、编辑捕捉是否开启、比例尺是否合适。

3. 从 CAD 提取线数据

例如将 DWG 或 DXF 中的道路红线、管网线、地形线转换为 GIS 线图层。关键是 CAD 单位、坐标原点、图层筛选和块对象处理。

4. 批量生成连接线

例如把多个点按 ID 连接成路线，或者把起点终点表转换成线。关键是字段匹配、排序规则和自动化工具选择。

原理：快速画线前先弄清三个核心问题

1. 线数据本质上是有顺序的坐标串

GIS 中的线要素不是“屏幕上的一条线”，而是一组按顺序排列的坐标点。每个折点都有 X、Y 坐标，必要时还可能有 Z 值或 M 值。

所以，根据坐标画线时最重要的是点的顺序。如果点顺序乱了，生成出来的线就会来回穿插，虽然几何上是线，但业务上完全不可用。

2. 坐标系决定线的位置是否正确

很多“线画偏了”“CAD 导入后不在底图上”“经纬度点跑到国外”的问题，本质上都是坐标系不一致。

经纬度坐标一般是 EPSG:4326 或 CGCS2000 地理坐标系。
米制平面坐标可能是高斯投影、UTM、地方坐标或 Web Mercator。
CAD 图纸可能没有明确坐标系，只是局部工程坐标。

快速画线之前，必须先确认数据坐标单位。如果 X、Y 看起来像 116.3、39.9，多半是经纬度；如果像 443200、3987600，则更可能是投影坐标。

3. 拓扑质量决定线能不能用于分析

如果线只是用于示意图，拓扑要求可以低一些。但如果要做网络分析、管网连通性分析、道路统计、空间叠加，线数据必须尽量满足：

该连接的端点必须连接。
不该相交的线不能乱相交。
不能出现重复线。
不能出现很短的碎线。
不能出现明显悬挂点。

因此，GIS 数据快速画线的最后一步一定是拓扑检查，而不是画完就结束。

步骤：从坐标拾取到快速画线的完整流程

步骤一：准备坐标系和底图

无论使用 QGIS 还是 ArcGIS Pro，都建议先建立一个工程文件，并设置项目坐标系。

打开 QGIS 或 ArcGIS Pro。
加载一份可靠底图，例如行政区边界、影像底图或已有测绘成果。
确认底图的坐标系。
将项目坐标系设置为与主要数据一致。
不要在坐标系未知的情况下直接开始画线。

如果后续要计算长度，建议使用米制投影坐标系，不建议直接在经纬度坐标系下计算长度。

步骤二：建立线图层

如果是新建线数据，建议使用 GeoPackage、File Geodatabase 或 Shapefile。新项目优先推荐 GeoPackage，因为它比 Shapefile 更适合保存中文字段、较长字段名和多图层数据。

在 QGIS 中可以这样做：

点击“图层”。
选择“创建图层”。
选择“新建 GeoPackage 图层”。
几何类型选择“线”。
设置正确坐标系。
添加必要字段，例如 name、type、source、remark。
保存图层并开始编辑。

在 ArcGIS Pro 中可以在地理数据库中新建 Feature Class，几何类型选择 Polyline，并设置空间参考。

步骤三：开启捕捉，避免端点断开

手工画线时，最容易出现的问题是端点看起来连上了，实际上差了几厘米或几米。为了避免这种情况，应开启捕捉。

建议的捕捉设置如下：

捕捉对象：当前线图层、参考点图层、已有道路或管线图层。
捕捉位置：端点、折点、线段。
捕捉容差：根据比例尺设置，不能过大。
编辑比例尺：尽量在合适比例尺下编辑，不要无限放大或缩小。

在 QGIS 中，可以打开“捕捉工具栏”，对目标图层设置顶点捕捉和线段捕捉。在 ArcGIS Pro 中，可以在“编辑”选项卡中开启 Snapping。

步骤四：从底图快速描线

如果是根据影像或底图描线，可以按以下方式提高效率：

先按道路、河流、管线等类型分图层或分字段。
从一端开始连续绘制，不要频繁断开。
转弯处增加折点，直线段不要加太多无用折点。
交叉口处优先捕捉已有端点。
每画完一段就保存编辑，避免软件崩溃丢失数据。

注意，快速描线不是折点越密越好。折点过多会增加数据体积，也会影响后续编辑和分析。只要能表达形状变化即可。

步骤五：从坐标点自动生成线

如果你有一张点坐标表，可以先导入点，再根据排序字段生成线。表格建议包含以下字段：

字段名	作用	示例
line_id	表示属于哪一条线	R001
seq	表示点在线上的顺序	1、2、3、4
x	X 坐标或经度	116.3812
y	Y 坐标或纬度	39.9123
name	线名称或点名称	巡检路线A

在 QGIS 中，可以先通过“添加分隔文本图层”导入 CSV 点，然后使用“点到路径”工具生成线。核心参数如下：

输入点图层：导入后的点图层。
分组字段：line_id。
排序字段：seq。
日期/时间字段：如果是轨迹数据，也可使用时间字段排序。

在 ArcGIS Pro 中，可以使用 Points To Line 工具。常用参数包括 Line Field 和 Sort Field，分别对应分组字段和排序字段。

步骤六：用 Python 批量生成线数据

如果点表很多，或者需要重复处理，可以用 Python 自动生成线。下面是一个 GeoPandas 示例，适合 CSV 点表转 GeoPackage 线图层。

import pandas as pd
import geopandas as gpd
from shapely.geometry import LineString

csv_path = "points.csv"
out_path = "lines.gpkg"

df = pd.read_csv(csv_path)

# 按线编号和点顺序排序
df = df.sort_values(["line_id", "seq"])

features = []
for line_id, group in df.groupby("line_id"):
    coords = list(zip(group["x"], group["y"]))
    if len(coords) >= 2:
        features.append({
            "line_id": line_id,
            "geometry": LineString(coords)
        })

gdf = gpd.GeoDataFrame(features, crs="EPSG:4326")
gdf.to_file(out_path, layer="lines", driver="GPKG")

如果你的坐标是投影坐标，不要直接写 EPSG:4326，应改成实际坐标系。比如 CGCS2000 高斯投影、UTM 或地方坐标系。

步骤：CAD数据转换成GIS线数据的技巧

1. 优先使用 DXF 作为中间格式

很多 GIS 软件可以读取 DWG，但不同版本 DWG 兼容性不稳定。为了减少问题，可以在 CAD 中另存为 DXF，再导入 QGIS 或 ArcGIS Pro。

常见转换流程是：

在 CAD 中清理图层，删除无关注记、图框和临时线。
将目标线要素放到独立图层。
检查单位是米、毫米还是其他单位。
另存为 DXF。
在 GIS 软件中加载 DXF。
筛选需要的线图层。
导出为 GeoPackage、Shapefile 或地理数据库要素类。

2. CAD图纸必须检查单位和坐标原点

CAD 数据转换 GIS 时，最常见的坑是单位不一致。CAD 里 1 个单位可能代表 1 米，也可能代表 1 毫米。如果单位错了，线数据会放大或缩小 1000 倍。

导入 GIS 后，可以用以下方法判断是否正常：

叠加行政区、影像或已知控制点。
测量一段道路或建筑边长，看长度是否合理。
查看坐标值是否接近项目区域坐标范围。
检查图形是否离底图很远。

3. 处理 CAD 块、文字和样条曲线

CAD 中的线数据可能并不都是普通直线或多段线，还可能包含块、文字、样条曲线、圆弧和填充。转换为 GIS 数据时要注意：

块对象需要先分解或转换。
文字注记通常不应混入线图层。
圆弧可能会被离散为多段折线。
样条曲线转换后可能产生大量折点。
填充面不等于 GIS 面要素，需要单独处理。

如果只是提取道路、管线或边界线，建议先在 CAD 中清理并分层，再导入 GIS。这样比导入后再筛选更省时间。

常见坑：快速画线后最容易出错的地方

1. 坐标系定义和坐标转换混淆

“定义坐标系”只是告诉软件这份数据原本是什么坐标系；“坐标转换”才是把数据从一个坐标系变到另一个坐标系。如果数据本来是 CGCS2000 投影坐标，却错误定义成 WGS84 经纬度，位置一定会错。

2. 点顺序字段错误导致线乱飞

根据点生成线时，排序字段必须可靠。如果 seq 字段是文本，可能出现 1、10、11、2 这样的排序结果。建议将排序字段设为整数。

3. 画线时没有开启捕捉

没有捕捉时，线段端点很容易产生微小间隙。这些间隙在地图上不明显，但做网络分析时会导致不连通。

4. CAD导入后没有清理无关图层

CAD 图纸中往往包含图框、标注、辅助线和施工说明。如果全部导入 GIS，会让线图层非常混乱。应先按图层筛选，再导出目标线。

5. Shapefile字段名和中文编码问题

Shapefile 对字段名长度和编码支持有限，中文字段容易出现乱码。新项目建议优先使用 GeoPackage 或 File Geodatabase。

6. 线要素被重复绘制

人工描线时经常出现同一段线画了两次。重复线会影响长度统计、网络分析和空间叠加结果。拓扑检查时必须重点排查。

方法比较：手工画线、点转线、CAD转换和脚本生成怎么选

方法	适用场景	优点	注意事项
手工画线	少量线、影像判读、局部修补	直观、灵活、上手快	必须开启捕捉，后期要做拓扑检查
点转线	有坐标点和顺序字段	速度快，结果可重复	点顺序和分组字段必须正确
CAD转换	已有 DWG/DXF 工程线稿	能复用已有制图成果	重点检查单位、坐标、图层和块对象
Python脚本生成	批量处理、多次重复、自动化生产	效率高，适合标准流程	需要明确坐标系和字段规则
GPS轨迹生成线	巡检、外业采集、移动轨迹	贴近真实路径	需要清理漂移点、重复点和异常点

如果只是几十条线，手工画线最快；如果有标准坐标表，点转线更可靠；如果已有 CAD 成果，先清理 CAD 再转换；如果每周都要处理类似数据，建议写脚本自动化。

检查清单：画线完成后必须检查这些项

完成 GIS 数据快速画线后，不建议马上交付。可以按下面的清单逐项检查。

坐标与位置检查

线数据是否与底图正确叠加。
项目坐标系和图层坐标系是否一致或可正确投影。
坐标单位是否合理。
长度测量结果是否符合实际。

属性检查

每条线是否有必要的名称、类型和来源字段。
字段是否存在空值或错误值。
分类编码是否统一。
从 CAD 转换来的图层名是否需要整理为业务字段。

几何检查

是否有空几何。
是否有长度接近 0 的碎线。
是否有重复线。
是否有异常长线或飞线。
是否有自相交线。

拓扑检查

道路或管网端点是否连通。
不应相交的线是否发生相交。
相交处是否需要打断。
是否存在悬挂点。
是否存在重叠线段。

在 QGIS 中，可以使用“检查几何有效性”“拓扑检查器”“删除重复几何”“按位置选择”等工具。在 ArcGIS Pro 中，可以使用拓扑规则、Repair Geometry、Check Geometry、Integrate 等工具。

FAQ：GIS数据快速画线常见问题

Q1：GIS数据怎么快速画线，最推荐哪种方法？

如果有坐标点，优先用点转线；如果有 CAD 图纸，优先清理 CAD 后转换；如果只是少量补绘，可以手工画线并开启捕捉。不要为了快而忽略坐标系和拓扑检查。

Q2：为什么我从坐标生成的线连接顺序是乱的？

通常是排序字段错误。请检查 seq 字段是否为数字类型，是否每条 line_id 内部从小到大连续排列。如果排序字段是文本，可能会出现 1、10、2 这种错误排序。

Q3：CAD数据转换到GIS后为什么位置不对？

常见原因有三个：CAD 没有真实坐标、CAD 单位不是米、GIS 中定义了错误坐标系。应先用已知控制点或底图验证位置，再决定是定义坐标系、平移缩放，还是做正式坐标转换。

Q4：快速画线后一定要做拓扑检查吗？

如果线数据只用于示意图，可以简单检查。但只要后续涉及长度统计、连通性分析、网络分析、管线管理或空间叠加，就必须做拓扑检查。否则端点未连接、重复线和碎线会直接影响分析结果。

Q5：QGIS可以直接编辑CAD线吗？

QGIS 可以读取部分 CAD 数据，但实际项目中更建议先将目标线导出为 GeoPackage 或 Shapefile 后再编辑。直接在 CAD 数据上编辑，容易受格式兼容、图层结构和对象类型影响。

Q6：线画完后长度不对怎么办？

先检查坐标系。如果在线图层仍是经纬度坐标系，直接计算长度可能不符合预期。应将数据转换到合适的米制投影坐标系后再计算长度。

Q7：CAD里的圆弧转换成GIS后不光滑怎么办？

圆弧转换为 GIS 线时通常会被离散成折线。折点太少会不够光滑，折点太多会导致数据冗余。应根据制图比例尺和分析需求选择合适的离散精度。

结论：快速画线的关键是“快”和“准”同时满足

GIS 数据快速画线不是单纯追求操作速度，而是要建立一套可复用的流程：先确认坐标系，再选择画线方式，然后检查几何和拓扑，最后整理属性并保存为合适格式。

对于少量线，开启捕捉后手工绘制即可；对于坐标点数据，使用点转线工具效率最高；对于 CAD 数据，先清理图层、检查单位和坐标，再转换为 GIS 线图层；对于批量任务，使用 Python 或 ArcPy 自动化更稳定。

只要把坐标拾取、线生成、CAD 数据转换和拓扑检查放在同一个流程中处理，就能明显减少返工，让线数据真正满足制图、统计和空间分析要求。
