龙软GIS到底怎么用？新手入门必学的核心操作教程（附：矿图绘制技巧）
很多刚接触矿山制图的同学都会问：龙软GIS到底怎么用？新手入门必学的核心操作教程（附：矿图绘制技巧）。这篇文章按“建工程、导数据、配坐标、画矿图、检查成果、输出图件”的顺序，把新手最容易卡住的核心操作讲清楚，适合煤矿地测、矿图编制、GIS制图入门人员快速建立工作流程。
引言：龙软GIS适合解决什么问题
龙软GIS常用于矿山地测、采掘工程图、井上下对照图、煤层底板等高线图、巷道工程图等业务场景。对新手来说，它不是简单的“画图软件”，而是围绕矿山空间数据管理、矿图制图、属性录入和成果输出的一套专业GIS工具。
如果你以前只用过CAD，刚打开龙软GIS时会感觉界面、图层、属性表、坐标系统都比较陌生。其实入门的关键不是记住所有按钮，而是理解三个核心概念：
- 工程：用于组织一套矿图项目的数据、图层、样式和输出成果。
- 图层：用于分类管理巷道、钻孔、煤层边界、断层、采空区、等高线等对象。
- 属性：用于记录每个空间对象的业务信息，例如巷道名称、标高、煤层编号、断层落差、测点编号等。
背景：新手使用龙软GIS最常见的卡点
新手在学习龙软GIS时，问题通常集中在以下几个方面：
- 不知道新建工程后该先设置什么。
- 导入CAD图后位置不对、比例不对或坐标对不上。
- 图层很多，但不知道哪些要分开管理。
- 会画线，但不会给巷道、钻孔、断层等对象录入属性。
- 矿图看起来能用，但标注、线型、图例和出图比例不规范。
- 成果输出后发现文字压盖、线宽异常、坐标网或图框不符合要求。
这些问题的根源通常不是软件按钮没找到，而是没有建立完整的矿图制图流程。正确的做法是：先整理数据，再建立工程和坐标框架，之后按对象类型分层绘制，最后统一检查和出图。
原理：先理解龙软GIS的工程、坐标和图层
1. 工程是矿图数据的组织入口
在龙软GIS中，工程通常用于管理一个矿井、一个采区或一个专题图件项目。不要把所有图件随意堆在一个文件里。比较稳妥的做法是按项目或图种建立清晰目录，例如：
某矿井GIS工程/
├── 原始数据/
│ ├── CAD底图/
│ ├── 测量点数据/
│ └── 钻孔资料/
├── 工程文件/
├── 输出成果/
│ ├── PDF/
│ └── 图片/
└── 备份/
这样做的好处是，后期修改矿图、追溯数据来源、重新出图都会更方便。
2. 坐标系统决定图件能不能对齐
矿图绘制最怕“看起来差不多，实际坐标错了”。龙软GIS中的坐标系统决定所有图层能否正确叠加。导入CAD、测量点、井上下对照数据时，要确认它们是否使用同一坐标框架。
实际工作中需要重点核对：
- 坐标单位是米还是毫米。
- CAD图是否存在局部坐标、平移坐标或旋转坐标。
- 测量点坐标字段是否为X、Y，还是东坐标、北坐标。
- 图件是否需要套合矿区统一坐标或地方坐标。
- 不同来源数据是否存在整体偏移。
3. 图层管理决定矿图是否可维护
矿图不是把所有线条画在一起就完成了。建议按对象类型建立图层，例如：
| 图层类型 | 常见内容 | 管理重点 |
|---|---|---|
| 巷道图层 | 运输巷、回风巷、切眼、联络巷 | 线型、名称、断面或用途属性 |
| 地质构造图层 | 断层、褶曲、陷落柱 | 构造类型、落差、倾向、倾角 |
| 煤层图层 | 煤层边界、采区边界、煤厚点 | 煤层编号、厚度、标高 |
| 测量点图层 | 导线点、水准点、控制点 | 点号、坐标、高程、备注 |
| 标注图层 | 巷道名称、钻孔编号、坐标注记 | 字体、比例、避让和压盖检查 |

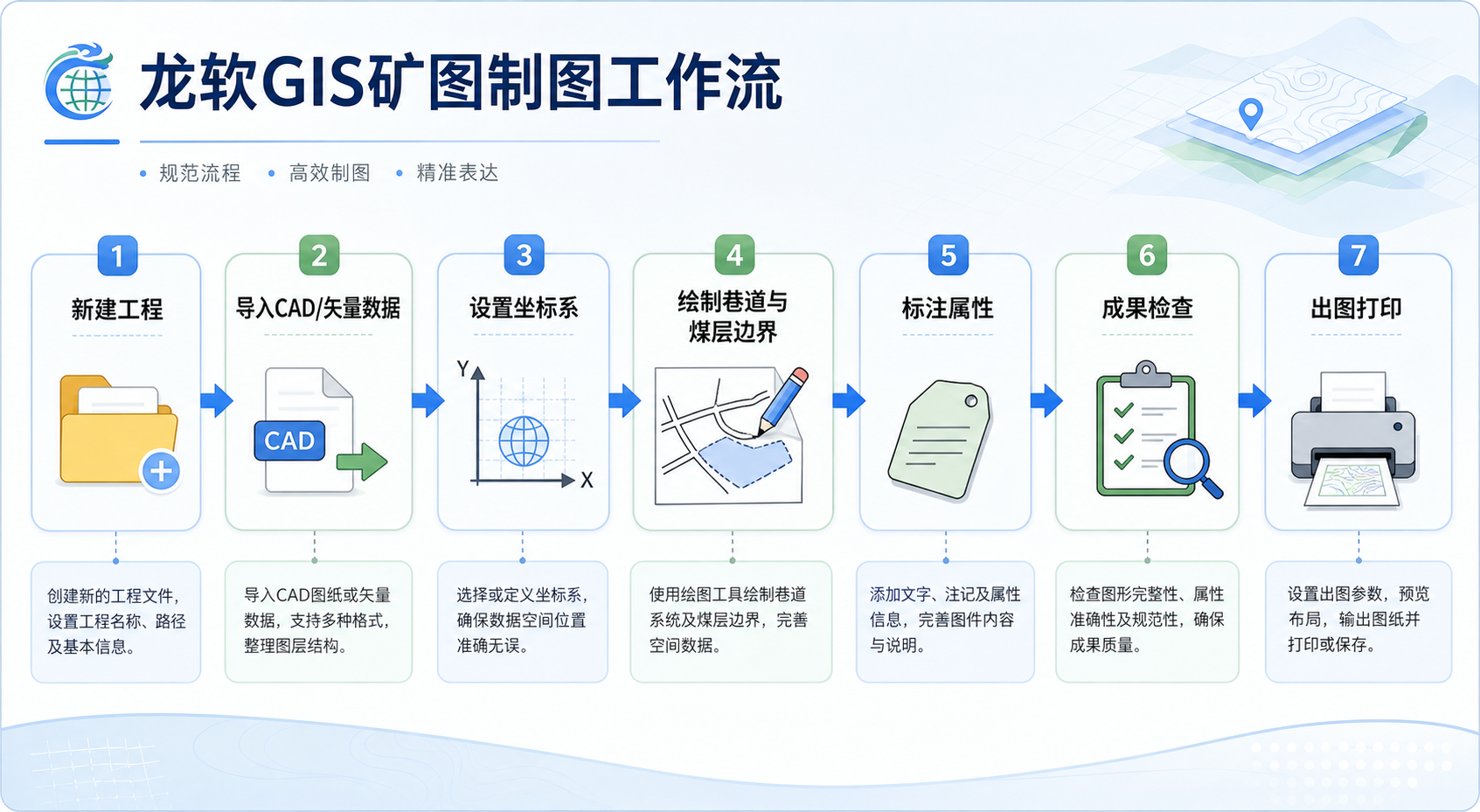

步骤：龙软GIS新手入门核心操作流程
步骤一：新建工程并整理目录
打开龙软GIS后，第一步不要急着画图，而是先建立工程和数据目录。建议按以下顺序操作：
- 新建一个矿图工程，名称尽量包含矿井名称、图种和日期。
- 设置工程保存路径，避免保存在桌面或临时下载目录。
- 把CAD底图、测量点表、已有矢量数据统一复制到工程目录。
- 建立“原始数据”和“成果数据”两个子目录，防止误改原始文件。
- 保存工程，并确认重新打开后数据路径没有丢失。
新手常犯的错误是直接打开一个CAD文件开始编辑，后续导入其他数据时路径混乱，最后不知道哪个文件才是最终版本。
步骤二：设置或核对坐标系统
在导入正式数据前，先确认工程的坐标系统或坐标基准。不同单位的内部规范可能不同，如果没有明确要求，至少要做到同一工程内数据坐标一致。
建议用一个已知坐标点进行验证：
- 准备一个测量控制点，记录其X、Y或东坐标、北坐标。
- 在龙软GIS中导入该点或手动定位该点。
- 检查该点是否落在矿图正确位置。
- 再用第二个点验证方向和距离，避免只验证一个点造成误判。
如果两个控制点之间的距离和方向都明显不对，通常说明存在单位、坐标轴顺序、旋转角或平移参数问题。
步骤三：导入CAD底图或已有矿图数据
矿山工作中大量原始图件来自CAD。导入CAD时建议先做清理，再导入龙软GIS：
- 删除无关图框、临时辅助线、重复块和多余标注。
- 把不同对象尽量分到合理CAD图层中。
- 检查CAD单位是否与工程坐标单位一致。
- 确认图形不是极小比例或极大比例。
- 保留一份未修改的原始CAD备份。
导入后不要马上开始编辑，应先检查三个问题：
- 图形位置是否与控制点吻合。
- 线型、文字、符号是否正常显示。
- 不同对象是否能正确分层管理。
步骤四：建立矿图常用图层
龙软GIS入门的关键操作之一是规范建图层。建议至少建立以下基础图层：
- 井田边界
- 采区边界
- 巷道中心线
- 巷道轮廓线
- 煤层边界
- 断层及构造
- 钻孔点
- 测量控制点
- 采空区
- 文字标注
- 图框与坐标网
每个图层都应设置清晰的名称、颜色、线型和符号。不要把断层、巷道、标注全部放在一个图层里，否则后期修改样式、筛选对象和输出专题图都会很困难。
步骤五：绘制巷道、边界和地质构造
矿图绘制时，建议按照“先骨架、后细节”的顺序进行。先绘制井田边界、采区边界、主要巷道中心线，再补充巷道轮廓、钻孔、断层、采空区和标注。
绘制巷道时重点注意：
- 巷道线应连续，避免出现肉眼难以发现的断点。
- 交叉口、联络巷、切眼等位置要保持拓扑关系合理。
- 如果软件支持捕捉，应开启端点捕捉、节点捕捉和交点捕捉。
- 不要用多段零散短线替代一个完整对象。
- 需要统计长度或进行分析的对象，应尽量使用可计算的线对象。
绘制断层时要注意方向、落差和标注。断层线不仅是图形符号，还应在属性中记录断层名称、性质、落差、倾向、倾角等业务信息。
步骤六：录入属性信息
很多新手只重视“画出来”，忽略“属性录入”。在GIS中，图形和属性是同等重要的。没有属性的矿图很难用于查询、统计和后续分析。
建议为不同对象设计基础属性字段：
| 对象 | 建议字段 | 说明 |
|---|---|---|
| 巷道 | 名称、类型、用途、长度、标高、备注 | 便于统计不同巷道类型和工程量 |
| 钻孔 | 孔号、坐标、高程、终孔深度、煤厚 | 便于地质资料查询和剖面分析 |
| 断层 | 名称、性质、落差、倾向、倾角 | 便于构造解释和风险分析 |
| 采空区 | 名称、形成时间、范围来源、备注 | 便于安全分析和更新维护 |
属性字段命名应保持统一，不要一会儿写“巷道名”，一会儿写“名称”，否则后续筛选和汇总容易出错。
步骤七：设置符号、线型和标注
矿图成果是否专业，很大程度取决于符号和标注是否规范。建议按单位制图标准或常用矿图习惯设置样式。
- 巷道线型要区分已掘、设计、废弃或封闭状态。
- 断层、煤层边界、采空区边界应使用不同颜色或线型。
- 钻孔、测点等点状对象应使用统一符号。
- 文字标注要考虑出图比例，不能只在屏幕上看着合适。
- 重要对象标注应避免压盖线条、点位和图例。
如果要绘制矿图，建议先确定最终出图比例，例如1:2000、1:5000或单位要求的比例，再调整文字大小和线宽。只按屏幕显示效果调整，很容易导致打印后文字过大或过小。
步骤八：检查成果并输出图件
出图前至少做一次完整检查。建议按以下顺序进行：
- 检查坐标网、比例尺、图名、图例、指北针和图框。
- 检查主要巷道、断层、钻孔、采空区是否缺漏。
- 检查标注是否压盖、重复或方向错误。
- 检查图层开关，确认不该输出的辅助线已关闭。
- 检查线宽和颜色在打印或PDF中是否清晰。
- 导出PDF或图片后重新打开检查，不只看软件内预览。
成果输出时建议同时保存工程文件、PDF成果和一份可回溯的数据备份。这样即使后续需要修改，也能快速找到正确版本。
常见坑：龙软GIS矿图绘制容易出错的地方
1. CAD导入后整体偏移
如果CAD导入后与控制点不重合，先不要手动拖动图形。应先判断原因：是坐标单位问题、原图使用局部坐标、还是导入参数设置不一致。随意平移会掩盖问题，后续与其他数据叠加时会继续出错。
2. 坐标轴顺序弄反
部分表格数据可能把X、Y写法与GIS显示习惯不一致。导入点数据后，如果点位方向明显旋转或落在异常区域，要检查字段是否选反。
3. 图层命名混乱
“图层1”“新建图层”“临时线”这类名称短期方便，长期一定会出问题。建议使用可读名称，例如“巷道_已掘”“地质_断层”“测量_控制点”。
4. 只画图不录属性
矿图如果只有线条，没有属性，就很难进行查询、统计和数据复用。至少要为关键对象录入名称、类型和来源信息。
5. 标注没有按出图比例检查
屏幕上清楚不代表打印清楚。出图前一定要导出PDF或打印预览，检查文字大小、线宽、压盖和图例是否合理。
6. 原始数据被直接覆盖
导入、转换、清理数据之前，应先复制一份原始文件。尤其是CAD底图和测量成果表，必须保留原始版本，方便追溯和纠错。
方法比较：龙软GIS、CAD和通用GIS软件怎么选
| 工具 | 优势 | 局限 | 适合场景 |
|---|---|---|---|
| 龙软GIS | 面向矿山业务，适合矿图管理、地测数据和专业图件制图 | 需要理解工程、图层、属性和业务规范 | 矿山地测、采掘工程图、井上下对照图、矿图成果管理 |
| CAD | 绘图灵活，线条编辑方便，很多历史矿图以CAD格式保存 | 属性管理和空间分析能力较弱，数据维护容易混乱 | 已有图件编辑、局部线条修改、辅助制图 |
| QGIS或ArcGIS Pro | 通用GIS能力强，适合坐标转换、空间分析、专题制图 | 矿山专用符号和业务流程需要自行配置 | 空间分析、数据转换、坐标检查、专题成果制图 |
对于新手来说，不建议把龙软GIS当成CAD的替代品来学。更合适的理解是：CAD偏绘图，GIS偏空间数据管理，龙软GIS则是在矿山业务场景下把制图、属性和数据管理结合起来。
检查清单：完成一张矿图前必须核对
- 工程文件：是否保存到规范目录，路径是否稳定。
- 坐标系统：是否与测量控制点、CAD底图和其他数据一致。
- 数据来源：原始CAD、测量表、钻孔资料是否有备份。
- 图层结构：巷道、断层、钻孔、采空区、标注是否分层。
- 几何质量：线条是否断裂，边界是否闭合，点位是否异常。
- 属性信息：关键对象是否录入名称、类型、编号和备注。
- 符号样式：线型、颜色、符号是否符合矿图表达习惯。
- 标注效果：是否存在压盖、重复、漏标和方向错误。
- 图框要素：图名、比例尺、坐标网、图例、指北针是否完整。
- 输出成果：PDF或图片是否重新打开检查，线宽和文字是否清晰。
FAQ：龙软GIS新手常见问题
1. 龙软GIS入门应该先学哪些操作？
建议先学五类操作：新建工程、导入CAD或矢量数据、设置坐标系统、建立图层并绘制对象、设置标注和输出图件。不要一开始就追求复杂分析，先把一张矿图从数据导入到成果输出完整做一遍。
2. 龙软GIS导入CAD后位置不对怎么办？
先检查CAD单位、坐标基准、是否为局部坐标、导入参数和控制点位置。不要直接拖动图形。应使用已知控制点验证偏移量、方向和比例，再决定是否需要坐标转换或图形校正。
3. 矿图绘制时图层应该怎么分？
按对象类型和业务含义分层最稳妥。例如巷道、断层、煤层边界、钻孔、测量点、采空区、标注、图框分别管理。如果同一类对象还存在状态差异，可以继续细分为已掘、设计、废弃等图层。
4. 龙软GIS和CAD有什么区别？
CAD更偏向几何绘图，适合快速编辑线条和图形；龙软GIS更强调矿山空间数据管理，图形对象通常可以关联属性信息，便于查询、统计、更新和矿图成果管理。
5. 为什么矿图看着正确，输出后却不清楚？
常见原因是文字大小、线宽和符号没有按出图比例设置。屏幕显示比例和打印比例不同，出图前必须使用目标比例预览或导出PDF检查。
6. 新手绘制矿图最应该避免什么？
最应该避免三件事：不核对坐标就开始画图、不分图层随意编辑、不录入属性只画线条。这三类问题短期看不明显，后期修改、统计和出图时会非常麻烦。
结论：用流程思维学习龙软GIS，比记按钮更重要
龙软GIS新手入门的重点不是把所有菜单都背下来，而是建立稳定的矿图制图流程：整理数据、建立工程、核对坐标、分层绘制、录入属性、设置样式、检查质量、输出成果。
对于矿图绘制来说，坐标正确、图层清晰、属性完整、标注规范，比单纯画得“像”更重要。只要按本文的步骤练习一到两张完整图件，你就能逐步掌握龙软GIS的核心操作，并把它用于实际矿山GIS制图工作。
