gis阴影晕渲入门指南，详解gis地形渲染核心要点 这个题目背后，很多读者真正想解决的并不是“晕渲图怎么做”这么单一的问题，而是更完整的一组困惑：为什么同样一份 DEM，有人做出来的地形图层次清楚、读起来舒服，有人做出来却灰蒙蒙一片；阴影晕渲到底在整个地形渲染流程里扮演什么角色；以及除了光照参数，DEM 质量、色带、透明度和叠加方式为什么同样关键。对初学者来说，地形渲染并不是一个按钮，而是一套表达逻辑。
所以这篇文章会把重点放在“核心要点”上，而不是只讲某个工具菜单。你会看到地形渲染为什么不能只靠一张晕渲图，为什么分层设色、光照模拟、垂直夸张和图层混合需要一起考虑，以及如何在 QGIS 或 ArcGIS Pro 里做出一张既有层次、又不抢主图内容的实用地形底图。
引言
很多 GIS 新手第一次做地形图时，会先想到两种方法：一种是给 DEM 做分层设色，另一种是生成阴影晕渲。前者能表达高低变化，后者能强化立体感，但如果把这两者割裂开来，地图往往都不够理想。只有颜色没有阴影，地形会显得平；只有阴影没有色带，读者又不容易判断高程层次。
这也是为什么“地形渲染”比“晕渲图制作”更值得单独理解。GIS 阴影晕渲只是其中一个核心环节，而真正好的地形表达，往往是 DEM 质量、色彩设计、光照参数和图层叠加共同作用的结果。
背景
在自然资源展示、山地专题图、流域分析、地貌解译、旅游地图和地理教学中，地形渲染都是基础能力。很多时候，地形本身并不是主专题，但如果底图地形处理得太弱，读者很难建立空间直觉；如果处理得太强，又会喧宾夺主，压住道路、水系、行政边界或专题符号。
也正因为如此，地形渲染最容易让初学者产生误区。常见情况包括：直接套默认晕渲参数，结果阴影太重；分层设色色带太艳，叠加后显得脏乱；平原区硬用山区参数，几乎看不出层次；或者为了追求“立体感”不断拉高对比，最后地图虽然“很有感觉”，但阅读效率反而下降。这些问题本质上都指向一个事实：地形渲染是表达问题，不只是技术操作问题。
原理

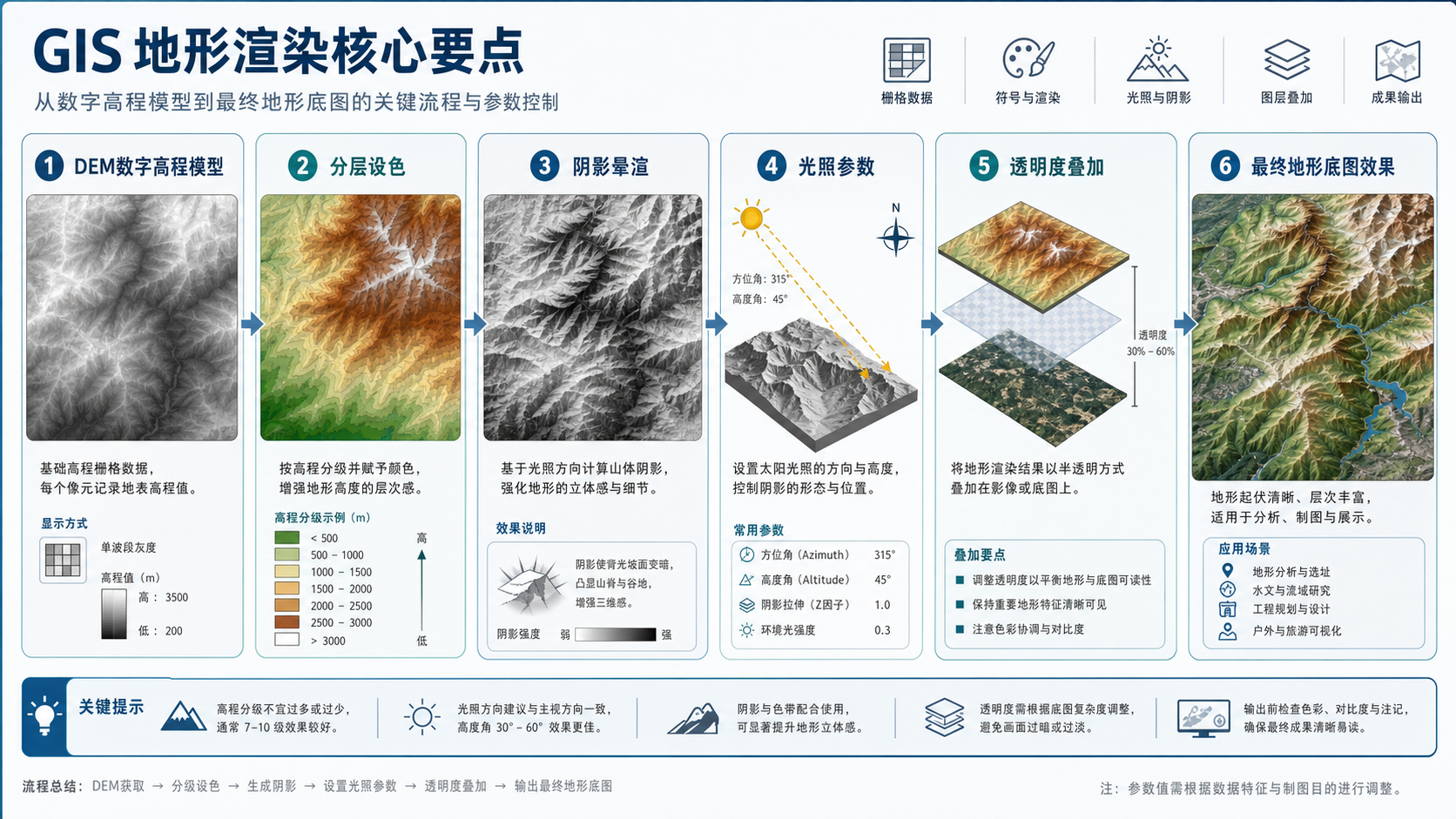

GIS 地形渲染通常建立在 DEM 之上。DEM 提供高程值，分层设色负责把高低关系转换成颜色层次，阴影晕渲负责把坡向和坡度转换成明暗变化，两者叠加后，人眼才更容易同时读出“哪里高”和“起伏长什么样”。这也是为什么单独用其中一个方法都常常不够。
真正影响效果的核心要点，通常包括四类。第一类是 DEM 本身的质量和分辨率；第二类是晕渲参数，例如太阳方位角、太阳高度角和垂直夸张；第三类是色带选择，例如是否适合当前比例尺和专题风格；第四类是图层叠加方式，例如透明度、混合模式和显示顺序。只要其中一环没处理好，整张地形图就可能失去平衡。
地形渲染不是“阴影加颜色”的简单叠加，而是让高程结构和立体层次在一张图里共同成立。
| 核心要点 | 它解决什么问题 | 图面上的典型表现 | 最容易出的问题 |
|---|---|---|---|
| DEM 质量 | 决定基础地形细节 | 山脊谷地是否清楚、是否有噪声 | 数据太粗或太脏，渲染再好也有限 |
| 阴影晕渲参数 | 决定立体感和明暗层次 | 坡面是否清晰、山体是否自然 | 阴影过重或方向不合适会误导读图 |
| 分层设色色带 | 表达高低和高程层次 | 高程区间是否容易辨认 | 色带太艳或过杂会让图面发乱 |
| 图层叠加方式 | 协调主次关系 | 底图是否增强而不抢戏 | 透明度控制不好会显得脏或发灰 |
步骤
步骤一：先确认你的地形图是给谁看的
做地形渲染前先问自己：这是做教学图、专题底图、规划汇报，还是自然资源展示？不同场景对地形表达强度要求完全不同。教学图可以稍微强调立体感，专题底图则更需要克制，避免盖住主图内容。
步骤二：检查 DEM 分辨率、范围和噪声情况
开始前不要急着调效果，先看数据本身是否适合当前比例尺。高分辨率 DEM 能表现更多细节，但也更容易把噪声带出来；区域尺度表达则更依赖整体结构是否清楚。入门阶段最好先选一份质量稳定、范围明确的 DEM 练习。
步骤三：先做一版基础阴影晕渲
无论在 QGIS 还是 ArcGIS Pro，先生成一版基础晕渲，再判断当前 DEM 的地形结构表现是否清楚。这个初版结果的作用，不是追求最终效果，而是帮助你判断问题出在 DEM、光照参数，还是后续叠加方式上。
- 加载 DEM 并确认坐标与像元大小。
- 运行晕渲工具生成基础结果。
- 先单独查看灰度层次，不急着叠加其他图层。
- 记录当前参数，便于后续比较。
步骤四：再做分层设色，不要一开始就把颜色做复杂
分层设色的目的是让高程差异有清楚的色彩层次，而不是制造花哨背景。入门时更适合使用层次清楚、对比适中的色带，再看它和晕渲图叠加后是否还自然。如果色带过艳或层级太碎，立体感反而会被打乱。
步骤五：调整光照和透明度，让地形“被看见”但不过度抢戏
这是地形渲染最关键的一步。若阴影太重，可以提高太阳高度角或降低晕渲层不透明度；若整体太平，则可以适当调低高度角或轻微增加垂直夸张。叠加时，目标不是让晕渲单独显眼，而是让它在色带下面把地形层次轻轻托起来。
步骤六：根据场景决定是否加强局部细节
山区、丘陵、平原和城市微地形对参数的敏感度不一样。山区更怕阴影过重，平原更怕层次不足。如果当前场景需要突出微地形，可以适度增加垂直夸张或优化色带层次；如果是区域专题底图，则更应优先保证整图统一和清爽。
步骤七：在最终比例尺和叠加场景下复核
一张在单独查看时不错的地形图，叠加道路、边界、标注和专题色后，可能会完全变样。输出前一定要放到最终地图环境中检查：文字是否清楚、专题图层是否被压暗、底图是否发灰、山脊谷地是否仍然清晰。地形渲染最终是为整张图服务，而不是为自己单独成立。
常见坑
1. 只做阴影，不做高程色带
这样立体感可能有了，但高低层次和高程信息会不够直观。
2. 只做色带，不做阴影
地图虽然有高程区分，但起伏结构会显得平，山脊和谷地不容易读。
3. 阴影过强，压住主图内容
这种情况在专题地图里非常常见，底图一旦太重，主信息就会失焦。
4. 色带太艳或层级太碎
颜色本身会和阴影打架，让整张地图看起来脏乱、缺乏层次。
5. 忽略比例尺差异
局部大比例尺和区域小比例尺需要的细节强度完全不同，不能共用一套表达参数。
方法比较
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 单一灰度晕渲 | 快速看地形起伏 | 直观、上手快 | 不适合高信息量专题地图 |
| 分层设色高程图 | 表达高低差异 | 高程层次清晰 | 单独使用时立体感不足 |
| 晕渲叠加分层设色 | 综合地形表达 | 兼顾高程信息和立体感 | 最考验透明度和主次控制 |
| 局部强化微地形 | 缓丘、平原或城市微地形 | 能看出不明显的起伏 | 过度夸张会失真 |
对初学者来说，最推荐的路线通常是“先做基础晕渲，再叠加简洁的分层设色高程图”。这条路线最容易理解地形渲染各要素之间的关系。
检查清单
- 已经明确当前地形渲染是服务教学、展示还是专题底图。
- 已经检查 DEM 分辨率、范围和噪声情况。
- 已经先生成基础晕渲图并判断灰度层次是否合理。
- 已经选择了与地形场景匹配的高程色带。
- 已经调整晕渲透明度和光照参数，避免阴影过强。
- 已经确认色带和阴影叠加后不会互相打架。
- 已经在最终出图比例下检查图面可读性。
- 已经确保底图增强了地形，而不是压过主专题内容。
FAQ
阴影晕渲和地形渲染是一回事吗？
不完全一样。阴影晕渲是地形渲染的重要组成部分，但完整地形渲染通常还包括高程色带、透明度控制和专题叠加表达。
为什么我的地形图看起来“有立体感但不清楚”？
常见原因是阴影太强、色带太乱，或者 DEM 本身细节不适合当前比例尺，导致图面虽然有对比，但阅读效率不高。
QGIS 和 ArcGIS Pro 做地形渲染的逻辑一样吗？
整体逻辑一样，都是 DEM、光照参数、色带和叠加方式共同决定效果。区别主要在工具入口和显示控制方式。
地形渲染一定要用彩色吗？
不一定。单色晕渲也很常见，但如果想同时表达高低层次和立体感，彩色高程叠加通常更直观。
什么时候应该克制地形渲染强度？
当地图主角不是地形，而是道路、行政区、土地利用或其他专题图层时，更应该克制，确保地形只做辅助表达。
结论
gis阴影晕渲入门指南，详解gis地形渲染核心要点 的关键，不是单独学会做一张晕渲图，而是学会把 DEM、光照参数、色带设计和叠加方式放进同一套表达逻辑里。只有当你能同时让读者看懂高程层次和地形起伏，地形渲染才真正算成功。
对入门者最务实的做法，是选一份明确范围的 DEM，先生成基础阴影，再叠加简洁色带，逐步调整光照和透明度，最后在真实成图场景里检查效果。只要这条链路走顺了，你就不只是会做“阴影效果”，而是真正开始掌握 GIS 地形渲染的核心要点。
