gis阴影晕渲入门指南：arcgis制作山体阴影后没变化解析 这个题目背后，读者真正遇到的通常不是“不会点 Hillshade 工具”，而是更让人困惑的实操问题：明明已经在 ArcGIS 里做了山体阴影，为什么图面看起来几乎没变化，或者变化非常弱，像是根本没生效。对初学者来说，这类问题最容易误以为是软件故障，实际上大多数时候都和 DEM 本身、显示方式、光照参数、Z 因子或图层叠加顺序有关。
这篇文章就围绕这个具体故障场景来写，不空讲原理。你会看到山体阴影“没变化”常见出现在哪些环节、为什么会这样、在 ArcGIS 里应该先查什么再调什么，以及怎样判断问题是出在数据、参数还是显示方式。只要把这套排查顺序建立起来，很多晕渲问题都会变得容易定位。
引言
山体阴影本质上是 DEM 的可视化增强。它不是凭空生成山体，而是根据坡度、坡向和光照方向，把本来隐藏在高程数值里的地形起伏转成人眼更容易识别的明暗关系。所以，当你做完山体阴影后“看起来没变化”，问题通常不在 ArcGIS 会不会做，而在当前 DEM 是否有足够起伏、光照参数是否合适，或者图层显示是否把结果压住了。
也正因为如此，排查这类问题时最怕直接反复点工具重做，却不去看基础条件。真正有效的办法，是先判断地形本身适不适合产生明显晕渲，再检查单位、投影、方位角、高度角、Z 因子和图层叠加关系。顺序对了，问题通常很快能定位。
背景
ArcGIS 中做山体阴影，最常见的场景是用 DEM 生成 Hillshade 结果，再叠加到高程分层图、影像底图或专题地图下方，增强地形层次。但很多人第一次做时会遇到一种典型情况：工具运行成功了，也生成了新栅格，可是地图看上去和原来几乎一样，尤其在平缓区域、城市周边或比例尺较小的地图中更明显。
这种“没变化”并不一定意味着真的没有结果。有时是 DEM 起伏太小，变化只是在像元层面；有时是灰度拉伸没打开，结果被压在中间值；有时是晕渲层被彩色底图盖住；还有时是水平单位和高程单位不一致，Z 因子没调，导致起伏被过度压平。换句话说，图面无明显变化，往往是多个小问题叠加出来的显示结果。
原理
山体阴影的核心逻辑，是根据 DEM 计算每个像元坡面的朝向与坡度，再模拟太阳从某一方位角和高度角照射地表后产生的明暗变化。如果地形本身起伏很小，或者光照参数让明暗对比不明显，那么生成的晕渲图就可能整体发灰、接近单一色调，看起来像“没变化”。
此外，山体阴影能否被肉眼看见，还强烈依赖显示条件。比如生成结果本身是对的，但图层没有做拉伸显示、透明度不合理、被高饱和彩色图压住，或者地图比例尺太小，都会让晕渲变化显得不明显。也就是说，“没变化”可能分成两种：一种是结果本身没有被有效计算出来，另一种是结果算出来了，但没有被有效显示出来。
排查晕渲没变化时，先问“算出来了吗”，再问“看出来了吗”，通常比直接重做更有效。
| 原因类型 | 常见表现 | 本质问题 | 优先排查点 |
|---|---|---|---|
| 地形起伏不足 | 整图层次很弱 | DEM 本身变化小 | 比例尺、区域选择、垂直夸张 |
| 光照参数不合适 | 阴影很淡或整体发平 | 方位角或高度角不利于显形 | 方位角、高度角 |
| 单位与比例问题 | 结果看似正确但几乎无地形感 | Z 因子未协调水平与垂直单位 | 坐标单位、高程单位、Z 因子 |
| 显示方式问题 | 有结果但画面几乎看不出差异 | 灰度拉伸或图层叠加不合理 | 拉伸、透明度、图层顺序 |
| DEM 质量问题 | 不是没变化，而是噪声明显或细节怪异 | 原始数据分辨率或质量不佳 | DEM 来源、分辨率、空洞与条带 |

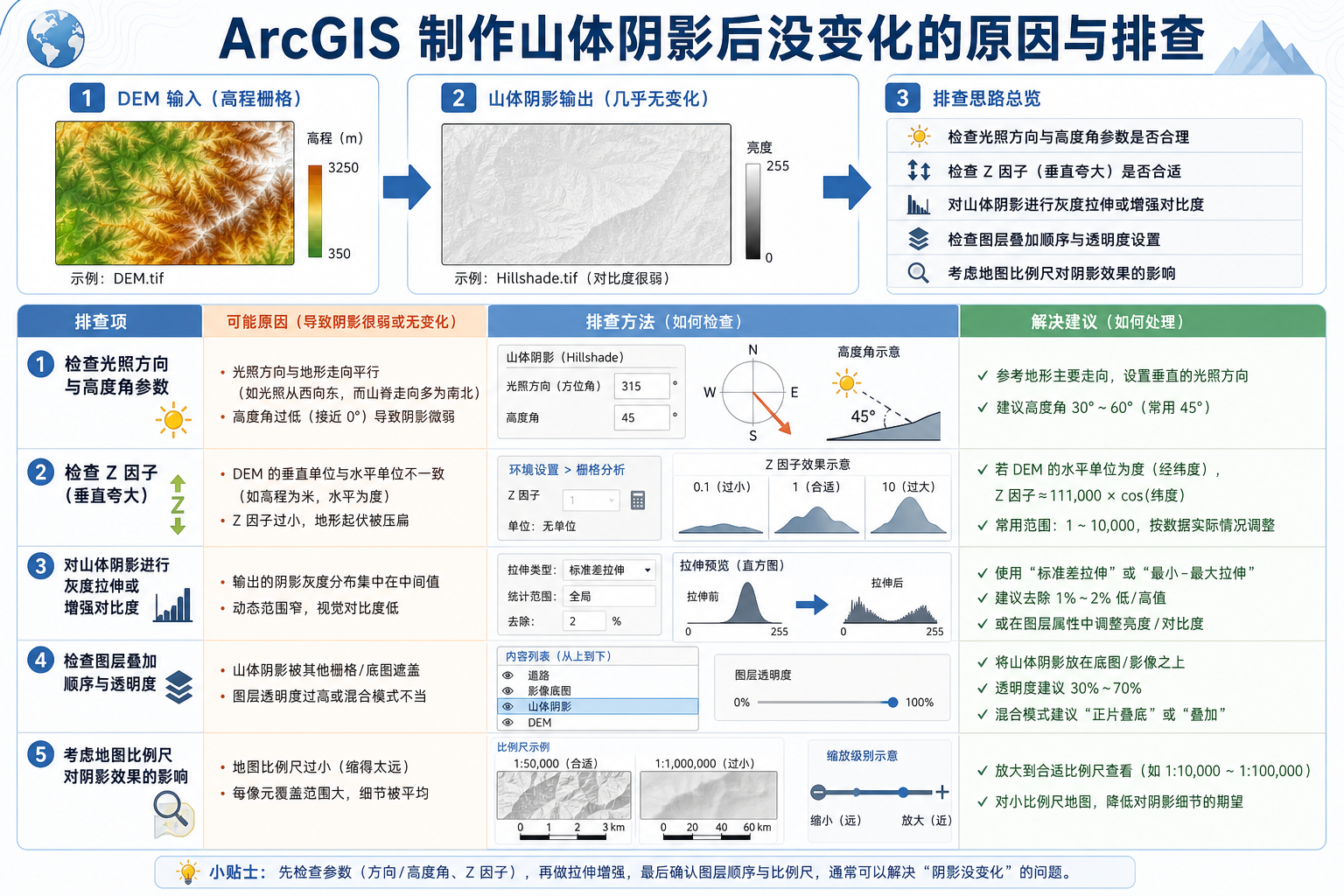

步骤
步骤一：先确认是不是“真的没生成结果”
第一步不要只盯着地图窗口看。先检查 ArcGIS 是否成功输出了新的阴影栅格文件，图层属性里是否有正常的像元范围、最小值和最大值。如果输出栅格都没有生成，问题是工具执行层面；如果结果生成了，只是图面不明显，问题就转向显示或参数层面。
步骤二：单独查看晕渲图层，不要先叠加彩色底图
很多人是把晕渲层直接叠到彩色高程图、影像图或专题图上，然后发现“看不出变化”。更稳妥的做法，是先单独关掉其他底图，只看灰度晕渲层。如果单独看也没层次，说明问题在数据或参数；如果单独看有变化，叠加后没变化，多半是显示方式或图层顺序有问题。
步骤三：检查 DEM 的单位和 Z 因子
这是最常见、也最容易被忽略的原因。如果水平单位是度、高程单位是米，或者高程单位与投影单位不一致，而你又直接用默认设置做晕渲，地形起伏常常会被严重压平。此时就要先弄清楚 DEM 的高程单位和水平单位，再决定是否调整 Z 因子。很多“没变化”的情况，实际上都是因为地形被比例关系压得太平。
- 查看 DEM 坐标系是度还是米。
- 确认高程值单位是米、英尺还是其他单位。
- 若单位不一致，重新评估 Z 因子设置。
- 重新输出一版阴影结果做对比。
步骤四：优先调整太阳高度角和方位角
如果 DEM 本身有起伏，但阴影仍然不明显，下一步就查光照参数。高度角太高时，整个地形会显得平；方位角若与主要坡向关系不佳，地形轮廓也会不突出。对入门者来说，最实用的做法是固定一个参数，只改另一个，连做两到三版对比，而不是一次把两者都改掉。
步骤五：在更合适的比例尺和样区里判断效果
有些 DEM 在大范围小比例尺下看不出明显变化，但放大到局部山地或沟谷区域后，晕渲层次就出来了。也就是说，你眼中的“没变化”有时只是观察尺度不对。尤其在平缓地区，整幅图看起来很淡并不奇怪，真正应检查的是局部是否已有可识别起伏。
步骤六：检查拉伸显示、透明度和图层顺序
如果结果本身已经有差异，但地图上依旧不明显，就要进入显示排查。常见问题包括：晕渲图未做合适拉伸、灰度范围被压缩、叠加层透明度过低、彩色底图不透明，或者晕渲层被放在不合适的位置。很多时候，简单调一下拉伸和透明度，效果就会立刻变明显。
步骤七：判断问题是不是出在 DEM 本身
如果前面几步都做了，结果仍然没层次，就要回头看 DEM 数据源。比如分辨率过粗、区域本来就很平、存在平滑过度、空洞或条带噪声，都可能导致晕渲既不明显也不好调。这个时候继续纠结参数意义不大，更应该考虑换更合适的 DEM，或者缩小到更适合表现地形的区域。
常见坑
- 看到阴影图层生成成功，就默认结果一定没问题，不再单独检查灰度层次。
- 直接叠加彩色底图判断效果，导致真实问题被显示方式掩盖。
- 不检查 DEM 单位和高程单位，默认 Z 因子一定适合当前数据。
- 同时改方位角、高度角、透明度和拉伸，最后无法判断是哪一步起作用。
- 在整幅平原图上找“山体阴影感”，忽略研究区本身起伏就很弱。
- 把数据问题误当参数问题，重复调参却始终救不回来。
方法比较
| 排查方式 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 单独查看晕渲栅格 | 判断是否真的生成明暗结果 | 最快发现显示还是计算问题 | 必须暂时关掉复杂底图 |
| 调整光照参数对比 | 地形有起伏但表现太平 | 容易快速提升层次感 | 一次只改一个参数更稳 |
| 调整 Z 因子 | 单位不一致或平缓地形 | 能明显改善被压平的问题 | 过大又会导致失真 |
| 调整显示和叠加方式 | 结果已生成但视觉不明显 | 不改数据即可提升可见性 | 别让晕渲压过主专题图 |
| 更换或裁剪 DEM | 原始数据太粗或样区不合适 | 从根源解决问题 | 可能需要重新组织工作流 |
对初学者来说，最推荐的排查顺序通常是“先单独看晕渲层，再查单位和 Z 因子，再调光照参数，最后才考虑换 DEM”。这个顺序最不容易绕远路。
检查清单
- 已经确认阴影结果栅格是否真的生成成功。
- 已经单独查看过晕渲图层，而不是只在叠加状态下判断。
- 已经检查 DEM 的水平单位和高程单位。
- 已经判断当前 Z 因子是否合理。
- 已经尝试单独调整方位角或高度角做对比。
- 已经在更合适的比例尺或局部样区检查过地形层次。
- 已经排查拉伸、透明度和图层顺序问题。
- 如果仍无改善，已经回头评估 DEM 分辨率和数据质量。
FAQ
ArcGIS 里做完山体阴影完全没变化，最先查什么？
最先查输出栅格有没有成功生成，然后单独显示晕渲层，看它本身有没有明暗差异。不要一开始就只在彩色底图上判断。
为什么平原地区做晕渲总觉得没效果？
因为地形起伏本来就弱，晕渲差异会很小。这时更要检查比例尺、局部样区和是否需要适度垂直夸张。
Z 因子是不是越大越容易看到变化？
不一定。它确实能增强起伏，但过大只会让地形变形失真。正确做法是先确认单位关系，再适度调整。
阴影结果有了，但叠加后还是看不出来怎么办？
这通常是显示问题。先查灰度拉伸、透明度、图层顺序和底图颜色强度，很多时候不是没做出来，而是被压住了。
ArcGIS 默认参数能直接用吗？
可以作为第一版试算，但不能默认适合所有地形和所有 DEM。真正稳定的做法是用默认值起步，再根据样区逐步微调。
结论
gis阴影晕渲入门指南：arcgis制作山体阴影后没变化解析 的关键，不是遇到问题就反复重跑工具，而是学会区分“结果没算出来”和“结果没显示出来”。只要你按顺序去查 DEM 起伏、单位关系、Z 因子、光照参数和图层显示，绝大多数“没变化”的问题都能被快速定位。
对入门者最务实的做法，是拿当前 DEM 做一次系统排查：先单独看晕渲层，再核对单位和参数，再检查显示和比例尺，最后才考虑换数据。只要这条故障排查链路跑顺了，你就不只是会做阴影晕渲，更真正掌握了 ArcGIS 中山体阴影问题的定位方法。
