arcgis地貌晕渲图详解，gis阴影晕渲入门指南 这个标题背后，很多读者真正想解决的，并不是“晕渲图是什么”这种入门概念，而是更具体的问题：为什么同样是 DEM，普通晕渲图只能看出高低起伏，而好的地貌晕渲图却能把山脊、谷地、台地、沟谷和坡面结构表达得更清楚；ArcGIS 里的晕渲参数到底该怎么调，才能服务地貌阅读，而不是只做一张灰灰的地形图。对 GIS 初学者来说，地貌晕渲图的重点不是立体感本身，而是地形结构是否更容易读懂。
这篇文章就围绕这个真实检索意图来写。重点不是泛谈晕渲概念，而是讲清楚地貌晕渲图和普通阴影效果有什么差异，ArcGIS 里哪些参数最关键，以及如何把阴影晕渲真正用于地貌表达、地形底图和专题制图增强。
引言
阴影晕渲是 GIS 地形表达里最经典的方法之一，但“能看到起伏”不等于“能看懂地貌”。很多初学者做出的晕渲图虽然有立体感，却很难一眼识别山脊、谷地、坡向和地貌边界；而真正好的地貌晕渲图，会让这些结构关系变得更清晰。
也正因为如此，地貌晕渲图并不是简单把 DEM 跑一遍 Hillshade 就结束。它更强调参数设置是否服务于地貌识别，是否能让地表形态被更稳定地观察出来。这正是 ArcGIS 晕渲图从“地形增强”走向“地貌表达”的关键区别。
背景
在地貌解译、DEM 可视化、山地专题图制作、流域分析、地形教学和自然资源展示中，地貌晕渲图非常常见。普通高程设色更擅长表现高低差，晕渲则更擅长让人眼看到坡面朝向和起伏层次。当地貌阅读是主要目的时，阴影晕渲几乎总是不可缺少的一层底图。
但很多人第一次做 ArcGIS 地貌晕渲图时，会遇到两个问题。第一，图面有层次，却不够利于识别具体地貌形态；第二，叠加专题图层后，晕渲层不是太弱，就是过强抢戏。这说明问题已经不只是“会不会做”，而是“能不能把晕渲真正服务于地貌阅读和地图表达”。
原理

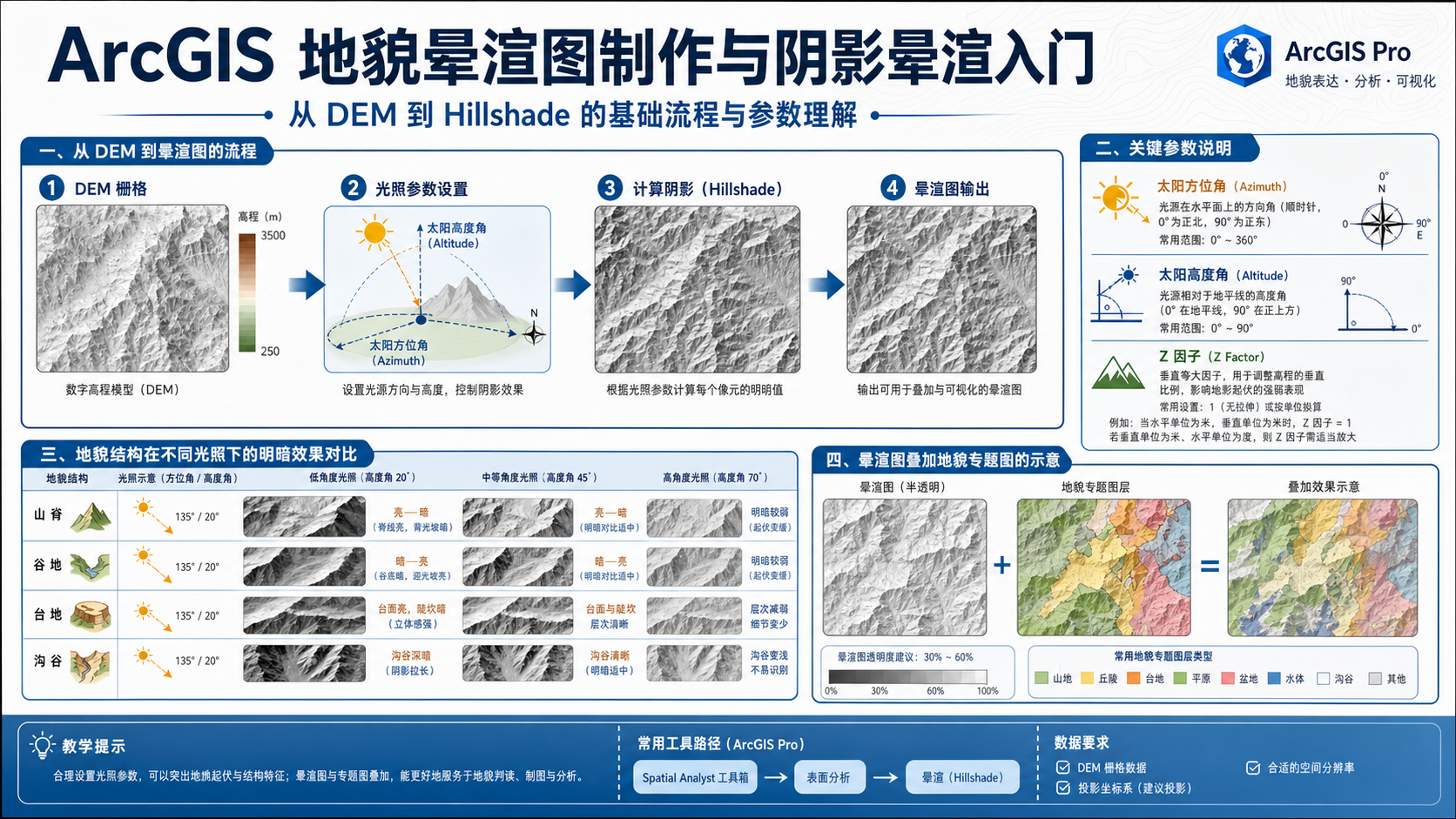

阴影晕渲的本质，是根据 DEM 中每个像元的坡度和坡向，模拟光线从某个方向照射地表后的明暗变化。对 ArcGIS 用户来说，最核心的参数通常是太阳方位角、太阳高度角和 Z 因子。它们共同决定地形的明暗层次、阴影强弱和局部起伏的表现程度。
而所谓“地貌晕渲图”，关键并不在于另起一套全新的算法，而在于参数目标不同。普通地形晕渲更多是增强地表立体感，地貌晕渲则更强调让山脊、谷地、坡麓、平台和微地形结构更容易被观察出来。也就是说，同样是 Hillshade，服务目标不同，参数取舍也会不同。
| 参数或条件 | 它控制什么 | 对地貌阅读的影响 | 最常见的问题 |
|---|---|---|---|
| DEM 质量 | 基础地形细节与精度 | 决定山脊、谷地是否清楚 | 数据太粗会丢细节，噪声大会发糙 |
| 太阳方位角 | 光从哪个方向照来 | 影响坡面和山体的阅读方向 | 方向不合适会导致视觉反转 |
| 太阳高度角 | 阴影深浅和层次强弱 | 决定细节是否清楚 | 过低会发黑，过高会发平 |
| Z 因子 | 垂直夸张或单位协调 | 帮助弱起伏地貌更明显 | 过大容易造成失真 |
真正好的地貌晕渲图，目标不是阴影越重越有立体感，而是明暗关系刚好足以帮助你识别地貌结构。
步骤
1. 先确认 DEM 是否适合地貌表达
开始前先看 DEM 的分辨率、范围和地形类型。高分辨率 DEM 有利于识别局部地貌细节，但也更容易放大噪声；低分辨率 DEM 更适合区域地貌格局表达。入门时建议先选一份质量可靠、范围明确、地形特征比较典型的 DEM 作为练习数据。
2. 在 ArcGIS 中先生成一版基础晕渲图
在 ArcGIS Pro 或 ArcMap 中，先用 Hillshade 工具生成一版基础结果。这个版本不是最终成果，而是帮助你判断当前地貌结构能否被看清。先观察山脊、谷地、台地边缘和坡面层次是否已经出现，再决定下一步往哪调。
- 加载 DEM 并确认投影和像元大小。
- 运行 Hillshade 生成基础晕渲。
- 观察整体起伏和局部结构是否清楚。
- 记录初始参数，便于后续比较。
3. 优先调整太阳方位角，让地貌方向更易读
方位角直接影响地貌阅读方向。很多地图常用西北方向打光，因为它通常更符合多数人的视觉习惯，更容易把山体读成凸起。但在某些山系走向很强的地区，换一个方向反而可能更利于识别山脊和沟谷。地貌晕渲的原则不是套默认值，而是让结构最容易被看懂。
4. 调整太阳高度角，控制阴影深浅
如果图面太黑，沟谷和坡麓容易糊成一片；如果图面太平，台地和微地形又看不出来。高度角的任务，就是在“有层次”和“不过黑”之间找到平衡。对地貌晕渲来说，这一步尤其重要，因为太重的阴影会让局部结构反而难读。
5. 按地形场景判断是否调整 Z 因子
在微起伏区、黄土丘陵、台地区或城市周边缓丘区域，适度调整 Z 因子可以让本来不明显的地貌结构更容易被观察到。但如果本身就是高山峡谷地貌，继续夸张反而会让结构失真。更稳妥的原则是：让地貌更可读，而不是让地貌更夸张。
6. 把地貌晕渲图作为底层增强，而不是孤立使用
真正实用的 ArcGIS 地貌晕渲图，往往要和高程设色、坡度、流域边界、地貌分区或土地利用图层叠加使用。常见做法是控制透明度，让晕渲图提供立体层次，同时不压住专题主信息。这样，它才能成为真正服务地貌识别和专题制图的底层。
7. 在目标出图比例下检查地貌是否真的更清楚
很多晕渲图在软件窗口里看起来不错，但缩小到成图比例后，山脊和谷地层次会变弱，或者叠加专题后整体发脏。输出前一定要在目标比例下检查：地貌结构是否仍然可读，专题图层是否依然突出，整体明暗是否会误导阅读。
常见坑
- 只做立体感，不做地貌可读性判断。 图有层次，不代表地貌结构就更清楚。
- 默认参数一路用到底。 不同地形场景对光照方向和高度角的需求并不一样。
- 阴影过重。 地貌图不是越黑越立体，太重反而压细节。
- Z 因子夸张过头。 会让缓坡看成陡坡，地貌表达失真。
- 只输出灰度晕渲图，不考虑叠加关系。 很多地貌图最终都需要和其他专题层协同表达。
- 忽视 DEM 自身质量。 数据本身不干净，调参数也很难做出高质量地貌晕渲图。
方法比较
| 方法 | 适合场景 | 优点 | 注意点 |
|---|---|---|---|
| 单一灰度晕渲 | 快速查看地形起伏 | 简单直观，上手快 | 适合地形表达，不一定足够解释地貌 |
| 地貌晕渲叠加高程设色 | 综合地貌制图 | 既能看高低，又有结构层次 | 颜色和透明度要控制好 |
| 低高度角强化结构 | 山地地貌展示 | 立体感强 | 容易过黑，压住细节 |
| 微地形场景调整 Z 因子 | 平原、台地、缓丘区域 | 能强化弱起伏结构 | 夸张过度会失真 |
对初学者来说，最推荐的路线通常是“先做基础晕渲，再与高程设色或地貌分区图叠加”。这条路线最容易看出晕渲图到底有没有真正帮助地貌阅读。
检查清单
- 已经确认 DEM 分辨率和地形范围适合地貌晕渲任务。
- 已经先生成一版基础晕渲图并检查整体层次。
- 已经根据地貌结构调整太阳方位角，而不是机械套默认值。
- 已经检查太阳高度角是否导致过黑或过平。
- 如果调整了 Z 因子，已经确认不是为了“更夸张”而牺牲真实性。
- 已经测试晕渲图与高程设色或专题图层的叠加效果。
- 已经在目标出图比例下检查地貌结构是否依然可读。
- 已经确认晕渲图服务于地貌表达，而不是单纯做灰度底图。
- 已经判断问题是否来自 DEM 本身质量。
- 已经把“能出图”推进到了“能表达地貌”。
FAQ
地貌晕渲图和普通地形晕渲图有什么区别？
核心算法可以相同，但地貌晕渲更强调让山脊、谷地、台地和坡面结构更清楚，而不是单纯增加立体感。
为什么我的 ArcGIS 晕渲图有立体感，却不利于识别地貌？
常见原因是光照方向、高度角或 Z 因子不适合当前地形，导致地形虽有层次，但关键结构不够清楚。
地貌晕渲图一定要单独使用吗？
不一定。很多情况下，它更适合作为高程设色、地貌分区图或专题底图的增强层。
QGIS 和 ArcGIS Pro 做地貌晕渲的思路一样吗？
核心原理一样，都是基于 DEM 和光照参数生成明暗关系。区别主要在工具界面和参数入口，不在方法本身。
什么时候最需要调整 Z 因子？
在地形起伏较弱、但又希望突出微地形结构的区域更常见，例如缓丘、台地或平原微起伏场景。
结论
arcgis地貌晕渲图详解，gis阴影晕渲入门指南 真正要掌握的，不只是会生成一张灰度晕渲图，而是学会让这张图服务于地貌结构阅读。只有当你能说明为什么这种光照方向更适合看山脊、为什么这种阴影强度更适合看沟谷，以及它如何与其他专题层协同表达时，地貌晕渲图才算真正被你用起来了。
对入门者最务实的做法，是拿一份典型 DEM 做一次完整练习：先做基础晕渲，再逐步调整方位角、高度角和 Z 因子，最后叠加高程设色或地貌专题图，在目标比例下检查效果。只要这条链路走顺了，你就已经掌握了 ArcGIS 地貌晕渲图最核心的入门方法。
