示坡线在地图中有什么作用?如何正确识别坡度方向? 这是很多 GIS 初学者在阅读地形图、等高线图和坡面分析成果时会遇到的问题。简单说，示坡线是一种辅助判断地形起伏方向的地图符号，常用于表示斜坡朝向、坡面下降方向或地貌形态，尤其适合与等高线一起阅读。

引言：为什么读等高线时还要看示坡线

在地形图中，等高线负责表达“同一高程点的连线”，但仅看等高线，有时很难快速判断坡面到底向哪一侧下降。尤其是在洼地、陡崖、山谷、山脊或局部地形变化复杂的区域，初学者很容易把坡度方向看反。

示坡线的价值就在这里：它用短线、齿线或类似羽状的符号，提示读图者哪一侧是坡面下降方向，或者说明某个闭合等高线区域是洼地而不是山顶。对 GIS 制图、地形判读、野外调查、工程选线和水文分析来说，正确识别示坡线非常重要。

背景：示坡线在地图中有什么作用

示坡线在地图中的作用主要有三个：辅助判断坡度方向、增强地貌表达、避免误读闭合等高线。

1. 辅助判断坡度方向

坡度方向指地表从高处向低处倾斜的方向。在 GIS 中，坡度方向常对应坡向分析中的 aspect，也就是每个栅格像元最大下降坡度所朝向的方位。

在传统地形图或制图表达中，示坡线可以直接提示坡面朝哪边降低。读图时，如果看到等高线旁边有短线向某一侧伸出，就要结合图例判断这些短线表示的是下降方向还是坡面方向。

2. 增强地貌形态表达

等高线可以表达高程变化，但对于没有经验的读图者来说，单靠曲线并不总是直观。示坡线可以让山坡、洼地、沟谷、堤岸、陡坡等地貌更容易被识别。

例如，在闭合等高线内部加上向内的示坡线，通常可以表达洼地；如果没有示坡线，仅看闭合曲线，读者可能误以为那里是山丘。

3. 减少地形判读错误

在实际 GIS 工作中，坡度方向判断错误会影响后续分析结果。例如：

• 水流方向判断错误，可能导致汇流路径不合理。
• 山脊线和山谷线识别错误，可能影响地貌分类。
• 工程选址时误判坡向，可能影响日照、排水和稳定性分析。
• 制图时符号方向错误，可能造成地图读者误解地形。

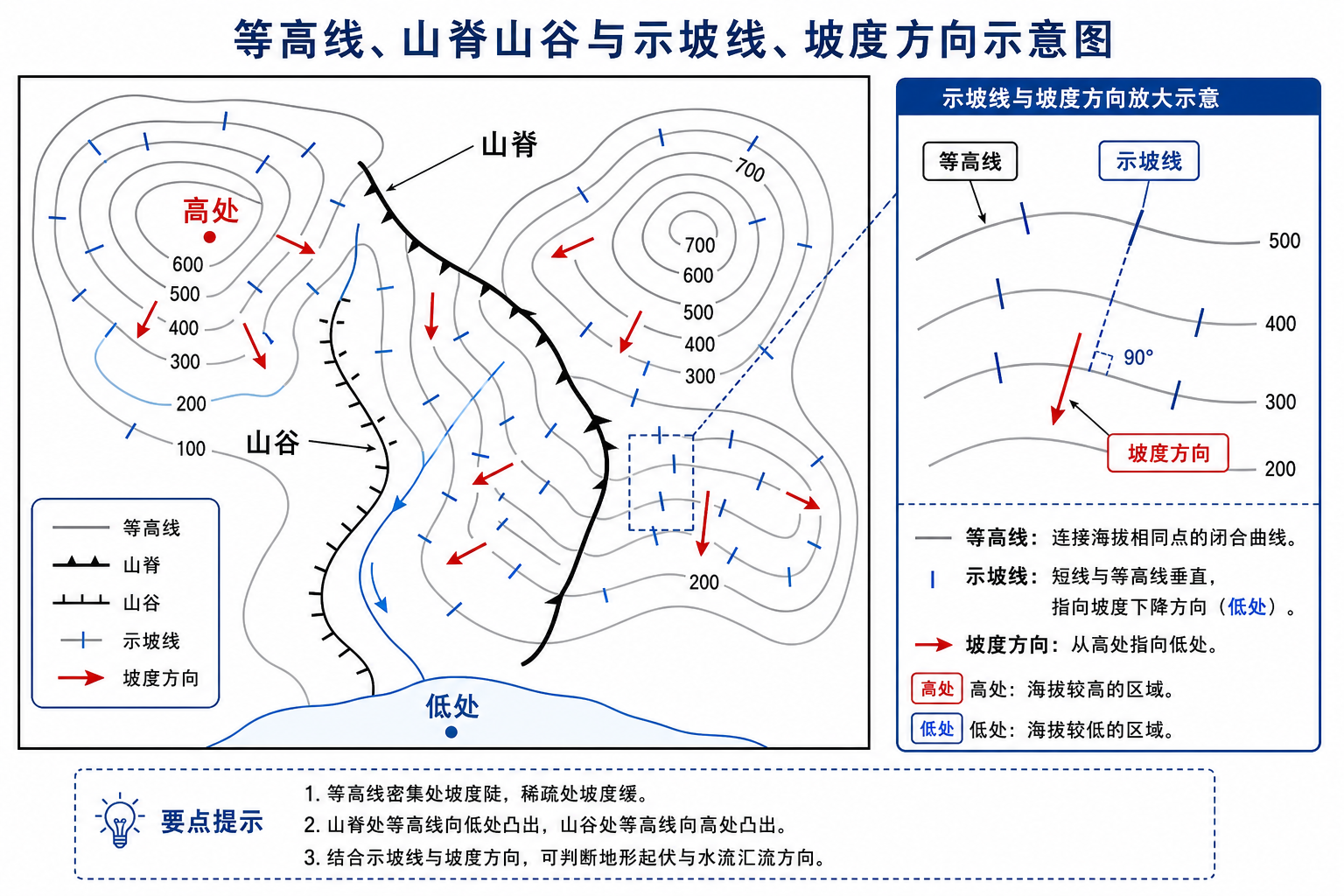

原理：示坡线如何表达坡度方向

要理解示坡线在地图中有什么作用，需要先理解等高线和坡度方向的关系。

等高线表示高度，示坡线提示方向

等高线只告诉我们“这些位置高程相同”，并不直接告诉我们哪边高、哪边低。判断坡度方向时，需要结合等高线高程标注、等高距、地形上下文以及示坡线。

通常情况下，坡度方向垂直于等高线，并从高等高线指向低等高线。也就是说，地表最陡下降方向一般与等高线近似成直角。

示坡线常见表达方式

不同地图规范中的示坡线符号可能略有差异，但常见表达包括：

• 短线式示坡线：在等高线一侧绘制短线，用来提示坡面下降侧。
• 齿线式示坡线：常用于洼地、坑地、陡坎等地貌，齿线朝向通常需要按图例解释。
• 羽状线：用于表达坡面倾斜或地貌起伏方向。
• 辅助箭头：在教学图、专题图或 GIS 成果图中，有时会直接用箭头标出坡度方向。

关键原则：不要脱离图例单独判断示坡线方向。不同制图标准和专题图可能对短线朝向有不同约定，正式读图时应先查图例。

步骤：如何正确识别坡度方向

下面给出一套实用读图流程，适合阅读纸质地形图、QGIS 或 ArcGIS Pro 中的等高线图，也适合检查坡度方向专题图是否合理。

步骤一：先看图例，确认示坡线含义

第一步不要急着判断高低，而是先看图例。确认图中的短线、齿线或羽状线到底表示什么。

• 它是否表示坡面下降方向？
• 它是否专门用于洼地或坑地？
• 它是否表示陡坎、堤岸或人工边坡？
• 它是否只是地貌装饰线，而不是坡向符号？

如果图例说明示坡线指向低处，则示坡线伸出方向就是坡度下降方向。如果图例采用其他规则，就必须按该图的符号说明来读。

步骤二：读取等高线高程标注

找到附近等高线上的高程数字，例如 100 米、110 米、120 米。高程数值越大，位置越高；数值越小，位置越低。

坡度方向应从高值等高线指向低值等高线。若示坡线方向与高程变化明显矛盾，就要检查是否读错了符号含义，或者该区域是否为洼地、陡坎等特殊地貌。

步骤三：判断坡度方向是否垂直于等高线

在一般连续坡面上，坡度方向大致垂直于等高线。如果你画一条从高处到低处的最短下降线，它通常会横穿多条等高线，而不是沿着等高线延伸。

因此，识别坡度方向时可以记住一句话：沿等高线走，高程基本不变；垂直穿过等高线，才是在上坡或下坡。

步骤四：识别山脊和山谷中的方向差异

山脊和山谷是最容易误判的地形。

• 山谷：等高线通常向高处弯曲，水流方向一般从高处向低处沿谷底流动。
• 山脊：等高线通常向低处凸出，坡面从山脊线向两侧下降。
• 闭合高地：等高线中心高、外围低，坡度方向通常向外。
• 闭合洼地：等高线中心低、外围高，示坡线常用于提示向内下降。

在闭合等高线中，示坡线尤其有用。没有示坡线时，闭合曲线可能表示山顶，也可能表示洼地；加上示坡线后，地貌性质就更容易判断。

步骤五：用 GIS 数据进行验证

如果你有 DEM 数据，可以在 GIS 软件中计算坡度和坡向，用结果反查示坡线是否合理。

在 QGIS 中可以使用以下思路：

1. 加载 DEM 栅格数据。
2. 打开处理工具箱。
3. 使用坡度或坡向相关工具生成坡度图、坡向图。
4. 叠加等高线图层。
5. 检查坡向颜色或箭头是否与示坡线表达一致。

在 ArcGIS Pro 中，可以使用 Spatial Analyst 工具中的 Slope 和 Aspect 进行类似验证。需要注意，坡向分析结果通常以角度表示方向，例如 0 度或 360 度表示北向，90 度表示东向，180 度表示南向，270 度表示西向。

常见坑：识别示坡线和坡度方向时容易犯的错误

错误一：只看示坡线，不看图例

这是最常见的问题。不同地图可能采用不同符号系统，示坡线的短线朝向不一定在所有图中都按同一规则解释。正式制图和读图时，图例优先级最高。

错误二：把等高线弯曲方向直接当成坡度方向

等高线的弯曲形态可以帮助判断山谷或山脊，但不能简单认为“弯向哪里就坡向哪里”。必须结合高程标注、等高距和上下文判断。

错误三：忽略闭合等高线的洼地情况

闭合等高线不一定是山顶。若闭合线内侧有向内的示坡线或齿线，往往表示洼地、坑地或盆地。此时坡度方向可能是从外围向中心降低。

错误四：把坡度和坡向混为一谈

坡度表示倾斜程度，通常用度数或百分比表达；坡向表示坡面朝向，也就是最大下降方向的方位。示坡线主要帮助识别坡度方向或坡面下降侧，并不直接告诉你坡度数值有多大。

错误五：在低精度 DEM 上过度相信坡向结果

如果 DEM 分辨率较低、存在噪声、洼地未填平或坐标单位不一致，计算出的坡向可能非常破碎。此时应结合等高线、影像、地貌经验和必要的数据预处理进行判断。

方法比较：示坡线、等高线、坡向图各适合什么场景

在实际工作中，不建议只依赖一种方法。比较稳妥的做法是：用等高线理解地形骨架，用示坡线辅助判断坡度方向，用 DEM 坡向图进行定量验证。

检查清单：判断坡度方向前先核对这些点

• 是否已经查看图例，确认示坡线符号含义？
• 是否读取了附近等高线的高程数字？
• 是否确认等高距一致，避免误判坡面陡缓？
• 坡度方向是否大致垂直穿过等高线？
• 闭合等高线区域是山顶还是洼地？
• 是否存在陡坎、堤岸、人工边坡等特殊地貌符号？
• 如果使用 DEM，是否检查了坐标系、分辨率和高程单位？
• 坡向计算结果是否与等高线和示坡线大体一致？
• 是否避免把坡度大小和坡度方向混为一谈？

FAQ：关于示坡线和坡度方向的常见问题

1. 示坡线一定指向坡度下降方向吗？

不一定。很多地图中示坡线用于提示下降方向，但具体含义必须以该图图例为准。特别是不同国家、行业或专题图中的符号规则可能不同。

2. 没有示坡线时，如何判断坡度方向？

先看等高线高程标注。坡度方向通常从高程较大的等高线指向高程较小的等高线，并且大致垂直于等高线。如果是山谷、山脊或闭合地形，还要结合等高线形态综合判断。

3. 闭合等高线为什么需要示坡线？

因为闭合等高线可能表示山顶，也可能表示洼地。示坡线可以帮助区分二者。如果符号表示向内下降，那么闭合区域往往是洼地；如果高程向中心增加，则可能是山丘或山顶。

4. 示坡线和坡向图有什么区别？

示坡线是地图符号，主要用于视觉表达和读图辅助；坡向图是根据 DEM 计算得到的栅格分析结果，适合定量分析。两者可以相互验证，但不能简单等同。

5. 在 QGIS 中能自动生成示坡线吗？

QGIS 可以根据 DEM 生成等高线、坡度图、坡向图和阴影图，但传统意义上的示坡线通常需要借助制图符号、线型样式或人工编辑来表达。若目的是分析坡面方向，建议优先生成坡向图；若目的是制图表达，可以结合等高线样式和标注进行设计。

6. 为什么我的坡向结果看起来很乱？

常见原因包括 DEM 分辨率过低、地形太平坦、数据有噪声、投影单位不合适或未进行洼地处理。在平坦区域，坡向本来就不稳定，不应过度解读每个像元的方向。

结论：用示坡线读懂坡度方向的关键

示坡线在地图中的核心作用，是帮助读者更直观地判断坡度方向和特殊地貌形态。它不是孤立存在的符号，而应与等高线高程、等高距、图例说明和地形上下文一起使用。

正确识别坡度方向的实用方法可以概括为四步：先看图例，再读高程，判断高低变化，最后用等高线形态或 GIS 坡向分析验证。只要避免把闭合等高线、山谷山脊和坡度坡向混淆，示坡线就能成为非常有效的地形判读工具。
