地图等高距具体是指什么?不同比例尺下怎么计算? 这是很多 GIS 初学者在看地形图、制作等高线图或检查 DEM 派生结果时都会遇到的问题。简单说，等高距就是相邻两条基本等高线之间的高程差；但在实际制图中，它不能随便设定，而要结合比例尺、地形起伏、数据精度和地图用途一起判断。

引言：为什么要先弄清地图等高距

在 QGIS、ArcGIS Pro 或其他 GIS 软件中，从 DEM 生成等高线并不难，难的是等高距设置是否合理。等高距太小，图面会被密集等高线占满，阅读困难；等高距太大，地形细节又会被过度概括。

因此，理解地图等高距不仅是地形图读图知识，也是制作地形分析图、规划选线图、坡度分析辅助图和专题底图时必须掌握的基础。

背景：地图等高距具体是指什么

等高距是指地图上相邻两条基本等高线所代表的高程差。例如一张地形图的等高距为 10 米，表示相邻两条基本等高线可能分别代表 100 米、110 米、120 米等高程。

这里要区分几个常见概念：

• 等高线：地图上高程相等的点连接成的闭合或延伸曲线。
• 等高距：相邻基本等高线之间的高程差，例如 5 米、10 米、20 米。
• 计曲线：为了便于读图，每隔若干条加粗显示的等高线，常用于快速判断高程。
• 首曲线：普通基本等高线，用来表达主要地形起伏。
• 间曲线：在局部地形变化较小、基本等高线不足以表达细节时增加的辅助等高线，通常用虚线或细线表示。

在 GIS 制图中，等高距通常对应生成等高线工具里的 Contour interval、间隔 或 等值线间隔 参数。

原理：不同比例尺下等高距为什么不同

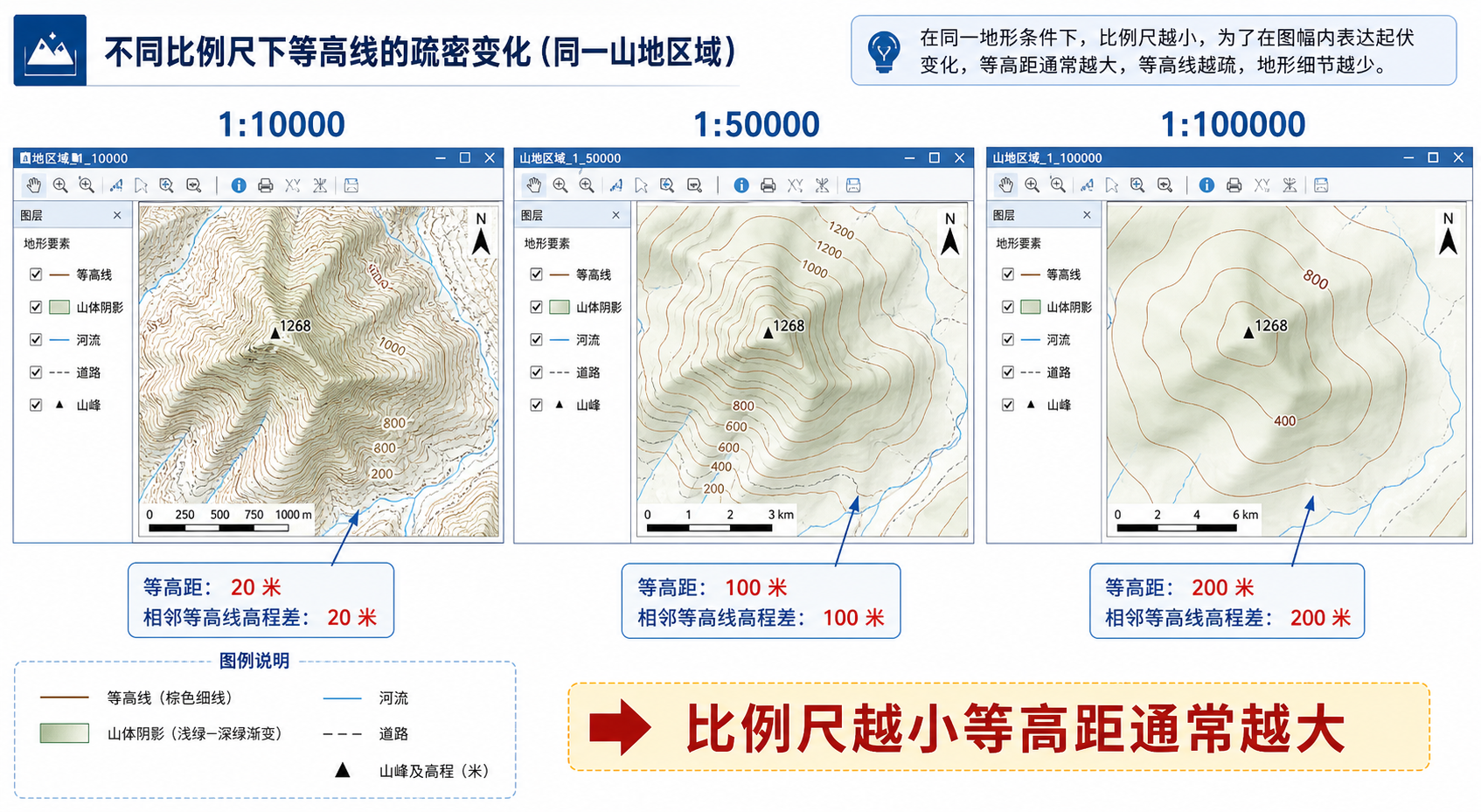

地图比例尺决定了地图能够表达的地面细节程度。比例尺越大，例如 1:5000，地图表达范围较小但细节丰富，可以采用较小等高距；比例尺越小，例如 1:100000，地图覆盖范围大但细节被概括，通常需要较大等高距。

地图等高距的选择主要受四个因素影响：

• 比例尺：大比例尺地形图适合较小等高距，小比例尺地形图适合较大等高距。
• 地形起伏：平原区高差小，需要较小等高距；山地区高差大，可采用较大等高距。
• 数据精度：DEM 分辨率和高程精度不足时，不能强行设置过小等高距。
• 制图用途：工程设计、地形判读、区域展示、教学制图对等高距要求不同。

所以，不同比例尺下怎么计算等高距，并不是只套一个固定公式，而是先参考规范或经验值，再结合地形和数据质量进行校核。

步骤：不同比例尺下怎么计算地图等高距

步骤一：先确定地图比例尺

比例尺是计算等高距的第一步。常见地形图比例尺包括 1:5000、1:10000、1:25000、1:50000、1:100000 等。

在 GIS 项目中，可以先明确输出地图的目标比例尺，而不是只看数据本身。例如你有 30 米分辨率 DEM，但最终输出 1:50000 地形图，那么等高距应更多参考 1:50000 地图的表达需求，而不是盲目追求很小的间隔。

步骤二：参考常用比例尺等高距经验表

这张表可以作为实际工作中的初步判断依据。需要注意，不同国家、行业和项目规范可能存在差异，正式测绘成果应以项目采用的测绘规范为准。

步骤三：用图上等高线间距校核是否可读

等高距不是只看高程差，还要看等高线在图上的间距是否适合阅读。可以用一个简单思路判断：

• 如果等高线在图面上过密，说明等高距可能太小。
• 如果大片区域只有很少等高线，地形细节表达不足，说明等高距可能太大。
• 如果山地局部密集但整体仍可读，一般属于正常情况。

在 QGIS 或 ArcGIS Pro 中，可以先生成一个试验等高距，例如 10 米，再复制一份改为 20 米或 5 米，对比图面效果后确定最终方案。

步骤四：结合 DEM 精度判断最小等高距

如果使用 DEM 生成等高线，等高距不能小于数据高程精度所能支撑的范围。比如 DEM 本身垂直误差较大，却设置 1 米等高距，生成的等高线可能看起来很细，但实际并不可靠。

实务中可按以下方式检查：

• 查看 DEM 来源，是实测高程、航空摄影测量、激光雷达，还是公开栅格数据。
• 查看 DEM 空间分辨率，例如 1 米、5 米、12.5 米、30 米。
• 查看是否存在台阶状、噪声、空洞、异常高程值。
• 必要时先做填洼、滤波或重采样，再生成等高线。

步骤五：在 GIS 软件中设置等高距

以 QGIS 为例，可以按以下流程生成等高线：

1. 加载 DEM 栅格数据。
2. 打开处理工具箱，搜索 Contour 或 等高线。
3. 选择输入 DEM 图层。
4. 在等高距参数中填写数值，例如 5、10、20。
5. 设置高程字段名，例如 ELEV。
6. 运行工具并检查输出线图层。
7. 给等高线设置分级标注和计曲线样式。

在 ArcGIS Pro 中，也可以使用 Spatial Analyst 或 3D Analyst 中的 Contour 工具，核心参数同样是输入栅格和等高距。

常见坑：地图等高距设置错误会带来什么问题

常见坑一：把等高距理解成地图上的线间距离

等高距是高程差，不是纸面距离或屏幕距离。两条等高线在图上距离很近，表示该区域坡度较陡；两条等高线距离较远，表示坡度较缓。

常见坑二：比例尺越大就一定越精确

比例尺越大只能说明图面表达能力更强，不代表数据本身一定更精确。如果 DEM 来源粗糙，即使输出 1:5000 地图，也不应设置过小的等高距。

常见坑三：所有地形都用同一个等高距

同一比例尺下，平原、丘陵、山地的等高距可以不同。平原区需要更小等高距才能表现微地形，山地区则需要较大等高距避免线条过密。

常见坑四：没有处理 DEM 噪声就直接生成等高线

DEM 中的噪声、空洞和异常值会直接反映到等高线中，表现为锯齿、孤立闭合圈或不自然的波纹。生成等高线前，应先检查 DEM 质量。

常见坑五：忽略坐标系和单位

虽然等高距主要是高程单位问题，但 GIS 项目中仍要检查坐标系和垂直单位。如果水平坐标单位是度，高程单位是米，分析和制图前要确认软件工具对单位的处理方式是否符合预期。

方法比较：按比例尺估算、按规范选取、按数据试验哪种更合适

实际工作中建议三者结合：先用比例尺经验值确定初始等高距，再参考项目规范，最后通过 GIS 软件出图效果和 DEM 质量进行校核。

检查清单：确定地图等高距前先看这几项

• 是否明确最终地图比例尺，例如 1:10000 或 1:50000。
• 是否明确地形类型，是平原、丘陵、山地还是高山区。
• 是否知道 DEM 或高程点数据的来源和精度。
• 等高距是否与制图目的匹配，例如工程设计还是区域展示。
• 生成等高线后，图面是否过密或过稀。
• 是否检查过异常闭合等高线、锯齿线和噪声线。
• 是否设置了计曲线、标注和合理的线型层级。
• 正式成果是否符合项目采用的测绘规范。

FAQ：关于地图等高距的常见问题

1. 地图等高距是不是比例尺分母越大就越大？

通常是这样。比例尺分母越大，比例尺越小，地图表达越概括，等高距一般也会变大。但最终还要结合地形起伏和数据精度判断。

2. 1:10000 地形图等高距一般是多少？

1:10000 地形图常见等高距可参考 2 米、5 米、10 米等。平原或丘陵区一般较小，山地区可以适当增大。正式项目应按相关规范和任务要求确定。

3. 1:50000 地形图等高距一般是多少？

1:50000 地形图常见等高距可参考 10 米、20 米、40 米。平缓地区可以取较小值，山地和高山区可以取较大值，以保证图面清晰。

4. DEM 生成等高线时等高距越小越好吗？

不是。等高距过小会放大 DEM 噪声，使等高线过密、破碎或不可信。应根据 DEM 分辨率、高程精度和地图比例尺设置合理间隔。

5. 等高线很密说明什么？

在地形解释上，等高线密集通常说明坡度较陡。但如果整幅图都异常密集，也可能是等高距设置太小，或 DEM 中存在噪声。

6. 等高距和等高线间距有什么区别？

等高距是相邻等高线代表的高程差，单位通常是米；等高线间距是地图上两条等高线之间的平面距离，会随坡度变化而变化。

7. GIS 制图中是否可以不同区域使用不同等高距？

理论上可以，但同一幅标准地形图通常应保持统一等高距，避免读图混乱。若是专题图或分幅图，需要在图例和说明中明确标注。

结论：地图等高距要按比例尺、地形和数据精度共同确定

地图等高距具体是指相邻基本等高线之间的高程差。不同比例尺下怎么计算，核心不是机械套公式，而是先根据比例尺选取合理范围，再结合地形起伏、DEM 精度和制图用途进行校核。

对于 GIS 实操，推荐流程是：确定输出比例尺，参考常用等高距经验值，检查 DEM 精度，在 QGIS 或 ArcGIS Pro 中生成试验等高线，最后根据图面可读性和项目规范确定最终等高距。这样得到的等高线图既能表达地形，又不会因为线条过密或过稀影响使用。
