《arcgis空间建模全解析，掌握gis空间建模核心方法》这篇文章面向正在使用 ArcGIS Pro 或 ArcMap 做空间分析的 GIS 学习者和初级工程师，重点解决一个常见问题：拿到一批空间数据后，如何把缓冲区、叠加分析、栅格计算、重分类、加权叠加等工具组织成一个可重复、可检查、可交付的 ArcGIS 空间建模流程。

引言：为什么要学习 ArcGIS 空间建模

很多 GIS 项目并不是只运行一个工具就能完成。例如选址分析、适宜性评价、生态敏感性分析、洪涝风险评估、道路可达性分析，通常都需要多个空间处理步骤串联起来。ArcGIS 空间建模的价值，就在于把这些步骤从“手动点工具”变成“有逻辑、有参数、有输出验证”的工作流。

如果你只会单独使用缓冲区、裁剪、相交、栅格计算器，遇到复杂项目时很容易出现三个问题：步骤顺序混乱、参数不可追溯、结果难以复现。空间建模就是为了解决这些问题。

简单理解：ArcGIS 空间建模不是某一个工具，而是用一组空间分析工具、数据转换工具和逻辑判断，把 GIS 问题转化为可执行模型的过程。

背景：ArcGIS 空间建模适合解决哪些 GIS 问题

ArcGIS 空间建模常用于需要多个空间处理步骤的分析任务。它既可以处理矢量数据，也可以处理栅格数据，还可以把矢量和栅格方法结合起来。

常见应用场景

• 建设用地适宜性评价：结合坡度、道路距离、河流缓冲区、土地利用类型等因子，判断适合建设的区域。
• 生态敏感性分析：通过高程、坡度、植被覆盖、水系距离、保护区范围等指标进行空间叠加。
• 设施选址分析：根据人口分布、交通条件、服务半径、限制区域筛选候选位置。
• 灾害风险评估：结合降雨、地形、河网、历史灾点、土地覆盖等数据构建风险分区。
• 批量空间处理：对多个图层或多个行政区批量裁剪、投影、统计、导出结果。

这些任务的共同点是：输入数据多、处理步骤多、参数多、结果需要解释。用 ArcGIS 空间建模可以让整个分析过程更清晰。

原理：ArcGIS 空间建模的核心逻辑

ArcGIS 空间建模的核心不是“把工具拖到画布上”，而是建立从现实问题到 GIS 运算的转换关系。一般可以拆成五层逻辑。

1. 问题定义

先明确要回答的问题。例如“哪里适合建设新学校”比“做一个空间分析”更具体。问题越具体，模型越容易设计。

• 分析对象是什么：地块、像元、道路、行政区，还是设施点？
• 评价目标是什么：适宜、不适宜，风险高、风险低，距离近、距离远？
• 输出形式是什么：矢量面、栅格分级图、统计表，还是专题地图？

2. 因子选择

空间建模通常需要把现实影响因素转化为空间数据图层。例如选址分析中的“交通便利”可以转化为“到主干路的距离”，“避开河道”可以转化为“河流缓冲区限制范围”。

现实因素	GIS 表达方式	常用 ArcGIS 工具
靠近道路	道路距离栅格或道路缓冲区	Euclidean Distance、Buffer
坡度较小	由 DEM 计算坡度	Slope、Raster Calculator
避开水域	水系缓冲区或土地利用限制区	Buffer、Erase、Extract by Mask
符合规划用地	土地利用分类筛选	Select、Reclassify、Clip

3. 数据标准化

不同因子的单位和取值范围不同，不能直接叠加。例如坡度是度，距离是米，土地利用是类别。ArcGIS 空间建模中常用重分类、归一化或分级赋值，把不同因子转换到统一评分体系。

例如把坡度分为 1 到 5 分：

• 0° 到 5°：5 分，最适合
• 5° 到 15°：4 分
• 15° 到 25°：3 分
• 25° 到 35°：2 分
• 大于 35°：1 分，最不适合

4. 权重与叠加

当多个因素对结果影响不同，就需要设置权重。ArcGIS 中常见方法包括 Weighted Overlay、Weighted Sum、Raster Calculator。对于矢量模型，也可以通过字段计算、空间连接和属性评分实现加权。

一个简单的适宜性评价公式可以写成：

适宜性得分 = 坡度评分 × 0.30 + 道路距离评分 × 0.25 + 土地利用评分 × 0.30 + 水系限制评分 × 0.15

这个公式本身不复杂，关键是每个输入图层必须使用相同范围、相同像元大小、相同坐标系和相同研究边界，否则结果会偏移或不可比。

5. 结果验证

空间建模不是运行成功就结束。需要检查结果是否符合空间常识、业务规则和数据边界。例如适宜区是否出现在水体中，风险高值区是否明显偏离历史灾点，输出图层是否超出研究区。

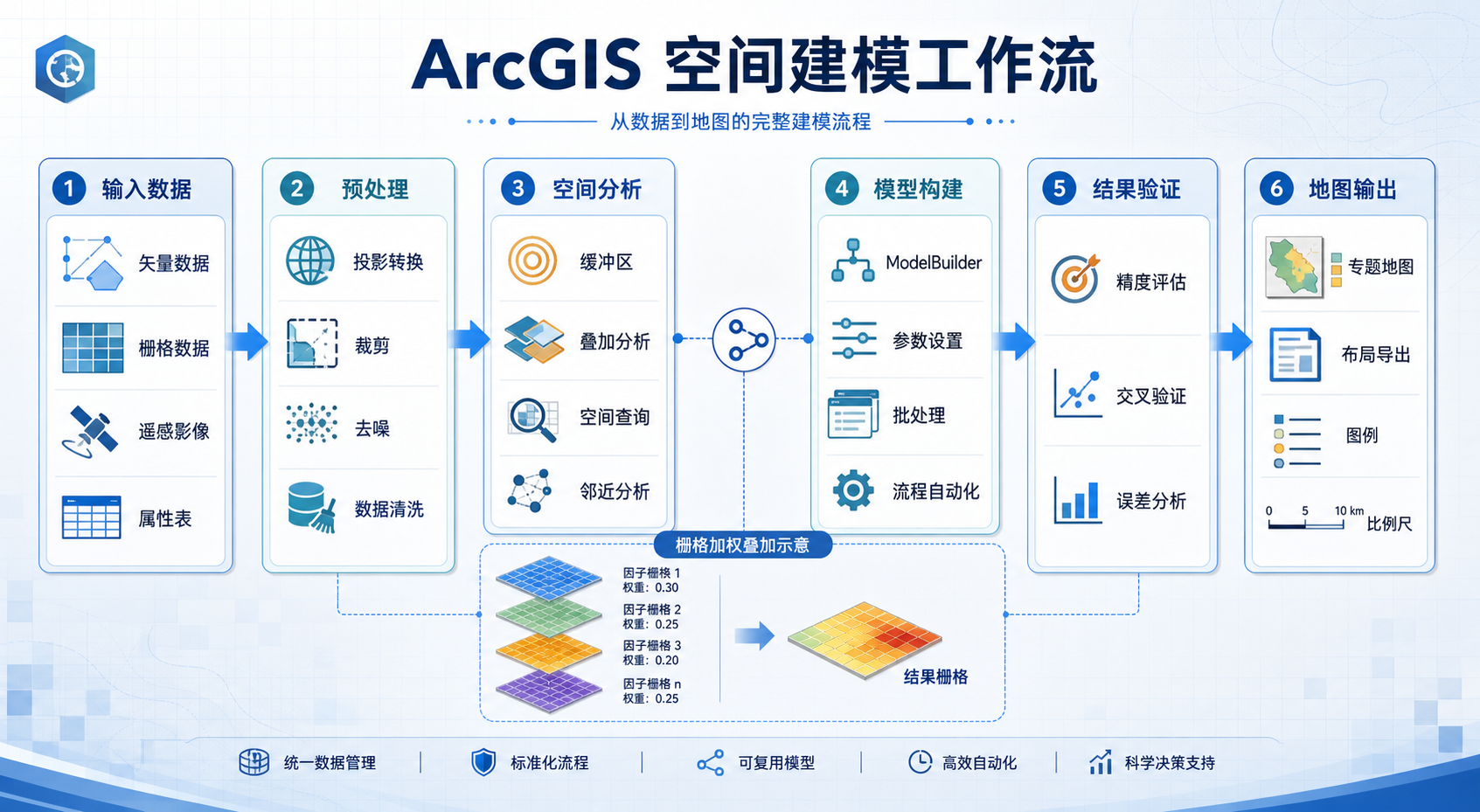

步骤：ArcGIS 空间建模的完整操作流程

下面以“建设用地适宜性评价”为例，说明一个典型 ArcGIS 空间建模流程。你可以在 ArcGIS Pro 的 ModelBuilder 中完成，也可以先手动测试流程，再封装为模型。

步骤 1：明确模型输入和输出

建议先写一个简单的模型清单，不要急着打开工具。

项目	示例
研究范围	某县行政边界
输入数据	DEM、道路、水系、土地利用、建设限制区
中间结果	坡度栅格、道路距离栅格、水系限制区、重分类评分图层
最终结果	建设用地适宜性分区栅格或矢量面
输出等级	高适宜、中适宜、低适宜、不适宜

步骤 2：统一坐标系和研究范围

ArcGIS 空间建模前必须先处理坐标系。距离、面积、坡度、缓冲区等分析都依赖正确的投影坐标系。如果数据仍是经纬度坐标，例如 WGS 1984，经常会导致缓冲区距离和面积计算不符合预期。

• 矢量数据使用 Project 工具统一投影。
• 栅格数据使用 Project Raster 工具统一投影。
• 通过环境设置中的 Extent 控制分析范围。
• 通过 Snap Raster 保证多个栅格像元对齐。
• 通过 Cell Size 统一输出像元大小。

如果项目尺度是县域或市域，通常应使用适合当地的投影坐标系，而不是直接使用地理坐标系做距离分析。

步骤 3：进行数据预处理

数据预处理决定了模型是否稳定。建议把预处理和正式分析分开，避免模型中混入太多脏数据问题。

• 用 Clip 或 Extract by Mask 裁剪到研究区。
• 检查矢量拓扑错误，例如自相交、缝隙、重叠面。
• 检查栅格 NoData 区域是否合理。
• 统一字段名称和分类编码。
• 删除重复要素和明显异常值。

例如土地利用数据中，如果建设用地、水域、林地的编码不统一，后续重分类就会出错。空间建模前要先整理分类对照表。

步骤 4：派生空间因子

根据分析目标，从原始数据中生成可用于评价的空间因子。

输入数据	派生因子	工具
DEM	坡度	Slope
道路	到道路距离	Euclidean Distance
水系	水系缓冲限制区	Buffer 或 Euclidean Distance
土地利用	土地利用适宜性评分	Reclassify
行政边界	研究范围掩膜	Extract by Mask

这一步要注意：如果最终使用栅格加权叠加，所有因子最好都转成栅格，并保持相同分辨率和对齐方式。

步骤 5：对因子进行重分类

重分类是 ArcGIS 空间建模的关键环节。它把不同单位的因子转为统一评分。例如到道路距离越近越适合建设，则距离越小分值越高。

道路距离	评分	解释
0 到 500 米	5	交通条件最好
500 到 1000 米	4	较适合
1000 到 2000 米	3	一般
2000 到 3000 米	2	较弱
大于 3000 米	1	不适合

如果是限制性因子，例如水体、保护区、永久基本农田，可以设置为 0 或 NoData，使其不参与适宜区输出。

步骤 6：设置权重并进行叠加

在 ArcGIS Pro 中，可以使用 Weighted Overlay 或 Weighted Sum 实现栅格叠加。两者都能做多因子评价，但适用场景略有不同。

• Weighted Overlay：适合已经重分类到统一等级的整数栅格。
• Weighted Sum：适合需要保留连续值或更灵活权重计算的场景。
• Raster Calculator：适合自定义公式，便于表达复杂条件。

如果使用 Raster Calculator，可以写成类似下面的表达式：

("slope_score" * 0.30) + ("road_score" * 0.25) + ("landuse_score" * 0.30) + ("water_score" * 0.15)

表达式中的图层名称要与 ArcGIS 当前栅格图层一致。运行前确认每个评分栅格的像元大小、范围、坐标系和 NoData 规则一致。

步骤 7：分级输出结果

叠加后的结果通常是连续得分。为了制图和解释，需要把结果分成几个等级。

• 使用 Reclassify 将得分分为高适宜、中适宜、低适宜、不适宜。
• 使用 Raster to Polygon 将栅格结果转为矢量面，便于面积统计和成果制图。
• 使用 Dissolve 合并相同等级区域。
• 使用 Summary Statistics 统计各等级面积。

如果要向非 GIS 用户汇报，建议输出适宜性分区图、面积统计表和模型流程图三类成果。

步骤 8：在 ModelBuilder 中封装流程

ArcGIS 空间建模最推荐的方式是使用 ModelBuilder。它可以把工具、输入、输出和参数组织成可视化流程，方便复用和交付。

1. 打开 ArcGIS Pro，进入 Analysis 选项卡。
2. 点击 ModelBuilder 新建模型。
3. 把输入数据拖入模型画布。
4. 依次添加 Project、Clip、Slope、Euclidean Distance、Reclassify、Weighted Overlay 等工具。
5. 连接工具输入和输出，设置必要参数。
6. 将研究区、输出路径、权重等设置为模型参数。
7. 点击 Validate 检查模型逻辑。
8. 点击 Run 运行模型并查看日志。

建议给每个中间结果使用清晰命名，例如 slope_deg、slope_score、road_dist、road_score、suitability_score。不要使用默认的 Output Raster 或 Output Feature Class，否则后期很难排错。

常见坑：ArcGIS 空间建模最容易出错的地方

1. 坐标系没有统一

这是最常见的问题。ArcGIS 空间建模中，只要涉及距离、面积、缓冲区、栅格分辨率，就必须关注投影坐标系。不同坐标系的数据虽然能叠在一起显示，但分析结果可能不可靠。

• 不要把“图层看起来重合”当成“坐标系正确”。
• 不要用 Define Projection 代替 Project。
• 做距离分析前，优先检查单位是不是米。

2. 栅格没有对齐

多个栅格参与叠加时，如果像元大小、范围或起算位置不同，ArcGIS 会在后台重采样。这样可能导致边界偏移、结果锯齿化或 NoData 扩散。

• 设置 Snap Raster。
• 统一 Cell Size。
• 统一 Processing Extent。
• 必要时先用 Resample 或 Extract by Mask 处理。

3. NoData 规则没有想清楚

NoData 会直接影响叠加结果。有些模型中，只要一个因子为 NoData，最终结果就变成 NoData。限制区到底应该赋值 0，还是设置为 NoData，要根据业务含义决定。

• 如果区域绝对不能选，适合设置为 NoData 或后续掩膜剔除。
• 如果区域只是得分很低，可以赋值为 0 或 1。
• 运行后要检查 NoData 是否异常扩大。

4. 权重没有依据

权重不是随便填写的数字。即使是教学案例，也要说明权重来源。常见来源包括专家打分、层次分析法、规范要求、历史样本拟合、项目经验。

如果权重缺少依据，模型结果很难解释，也不适合作为正式决策依据。

5. 中间结果不保存

为了节省空间，有些同学习惯不保存中间数据。但空间建模调试阶段，建议保留关键中间结果。否则一旦结果异常，很难判断是坡度计算错了、距离因子错了，还是重分类表错了。

方法比较：ModelBuilder、ArcPy 和手动工具怎么选

ArcGIS 空间建模并不只有一种实现方式。常见方法包括手动运行工具、ModelBuilder 可视化建模和 ArcPy 脚本建模。

方法	适合场景	优点	限制
手动运行工具	学习工具、验证思路、小型一次性任务	上手快，便于理解每个工具参数	难复现，容易漏步骤
ModelBuilder	常规空间建模、教学、项目交付、流程复用	可视化强，便于检查流程，可设置模型参数	复杂逻辑和批处理能力有限
ArcPy 脚本	批量处理、自动化生产、复杂条件控制	自动化能力强，适合工程化流程	需要 Python 基础，调试门槛更高

对于大多数初学者，建议按这个顺序学习：先手动运行工具理解原理，再用 ModelBuilder 串联流程，最后把稳定模型迁移到 ArcPy 自动化脚本。

一个简单的 ArcPy 空间建模示例

如果你已经熟悉 Python，可以用 ArcPy 把坡度计算、重分类和加权叠加写成脚本。下面示例只展示核心思路，实际项目中还需要补充路径检查、环境设置和异常处理。

import arcpy
from arcpy.sa import *

arcpy.CheckOutExtension("Spatial")

arcpy.env.workspace = r"D:gis_projectsuitability.gdb"
arcpy.env.overwriteOutput = True
arcpy.env.snapRaster = "dem_clip"
arcpy.env.cellSize = "dem_clip"
arcpy.env.extent = "study_area"

dem = "dem_clip"
road = "road_clip"

slope_raster = Slope(dem, "DEGREE")
slope_raster.save("slope_deg")

road_dist = EucDistance(road)
road_dist.save("road_dist")

slope_score = Reclassify(
    "slope_deg",
    "VALUE",
    RemapRange([[0, 5, 5], [5, 15, 4], [15, 25, 3], [25, 35, 2], [35, 90, 1]])
)
slope_score.save("slope_score")

road_score = Reclassify(
    "road_dist",
    "VALUE",
    RemapRange([[0, 500, 5], [500, 1000, 4], [1000, 2000, 3], [2000, 3000, 2], [3000, 999999, 1]])
)
road_score.save("road_score")

suitability = slope_score * 0.4 + road_score * 0.6
suitability.save("suitability_score")

arcpy.CheckInExtension("Spatial")

使用 ArcPy 时，要特别注意 Spatial Analyst 扩展许可、输入路径、栅格环境参数和输出覆盖设置。

检查清单：运行 ArcGIS 空间建模前后要核对什么

建模前检查

• 研究目标是否明确，输出结果是否可解释。
• 所有输入数据是否覆盖研究区。
• 矢量和栅格数据是否使用合适的投影坐标系。
• 字段编码、分类标准和数据来源是否清楚。
• 栅格像元大小是否适合研究尺度。
• 限制区和评价因子是否区分清楚。

建模中检查

• 每个工具的输入和输出是否连接正确。
• 中间结果命名是否清晰。
• 重分类表是否符合业务逻辑。
• 权重之和是否为 1 或 100%。
• NoData 区域是否符合预期。
• 模型是否通过 Validate 检查。

建模后检查

• 结果是否完整覆盖研究区。
• 高值区和低值区是否符合空间常识。
• 限制区域是否被正确剔除。
• 输出面积统计是否与研究区面积大体一致。
• 地图符号分级是否清晰。
• 是否保存模型、参数表、数据版本和结果说明。

FAQ：ArcGIS 空间建模常见问题

ArcGIS 空间建模一定要用 ModelBuilder 吗？

不一定。手动工具、ModelBuilder 和 ArcPy 都可以完成空间建模。但如果你希望流程可视化、可复现、便于教学或交付，ModelBuilder 是最合适的入门方式。

ArcGIS 空间建模和空间分析有什么区别？

空间分析更强调单个或多个 GIS 分析方法，例如缓冲区、叠加、邻近分析。空间建模更强调把这些方法组织成完整流程，用来解决一个具体问题。可以说，空间建模是空间分析的流程化和系统化。

为什么我的加权叠加结果全是 NoData？

常见原因有三个：输入栅格范围不重叠，某个因子的 NoData 范围太大，或者环境设置中的 Extent、Mask、Snap Raster 不正确。建议逐个打开输入评分栅格，检查每个图层在研究区内是否都有有效值。

ArcGIS 空间建模中权重应该怎么确定？

权重可以来自专家打分、层次分析法、规范要求、历史数据验证或项目经验。正式项目中不建议只凭主观感觉设置权重。至少应在报告中说明权重依据，并做敏感性分析。

矢量数据可以做 ArcGIS 空间建模吗？

可以。矢量模型常用 Buffer、Intersect、Union、Erase、Spatial Join、Dissolve、字段计算等工具。只是多因子适宜性评价通常更适合栅格模型，因为栅格叠加和分级更方便。

ArcGIS Pro 和 ArcMap 做空间建模有什么不同？

两者都支持 ModelBuilder 和常见空间分析工具。ArcGIS Pro 在界面、项目管理、并行处理、三维与现代数据管理方面更适合新项目。ArcMap 仍可用于旧项目维护，但新学习者建议优先使用 ArcGIS Pro。

结论：掌握 ArcGIS 空间建模，要抓住流程而不是只记工具

ArcGIS 空间建模的核心，是把一个真实 GIS 问题拆解为数据输入、因子构建、标准化、权重叠加、结果分级和验证输出。工具只是实现手段，流程逻辑才是模型质量的关键。

如果你刚开始学习，建议从一个简单案例入手：先用 ArcGIS Pro 手动跑通流程，再用 ModelBuilder 封装，最后根据需要改写为 ArcPy 脚本。只要能解释每一步为什么做、参数为什么这样设、结果如何验证，就已经掌握了 GIS 空间建模的核心方法。
