gis空间建模入门指南，从gis空间数据模型解析起
《gis空间建模入门指南，从gis空间数据模型解析起》适合刚开始学习 GIS 的同学、初级 GIS 工程师和需要梳理基础概念的空间数据分析人员。很多人一上来就学叠加分析、缓冲区、网络分析或三维建模，但如果没有理解 GIS 空间数据模型，后面很容易遇到图层叠不上、面积算不准、拓扑错误、属性关联失败等问题。
本文不做抽象的概念堆砌，而是从实际项目角度解释：GIS 空间建模到底在建什么，矢量模型、栅格模型、TIN、网络模型分别适合什么场景，以及入门时如何判断一个 GIS 问题应该用哪种空间数据模型来表达。
引言：为什么 GIS 空间建模要先理解空间数据模型

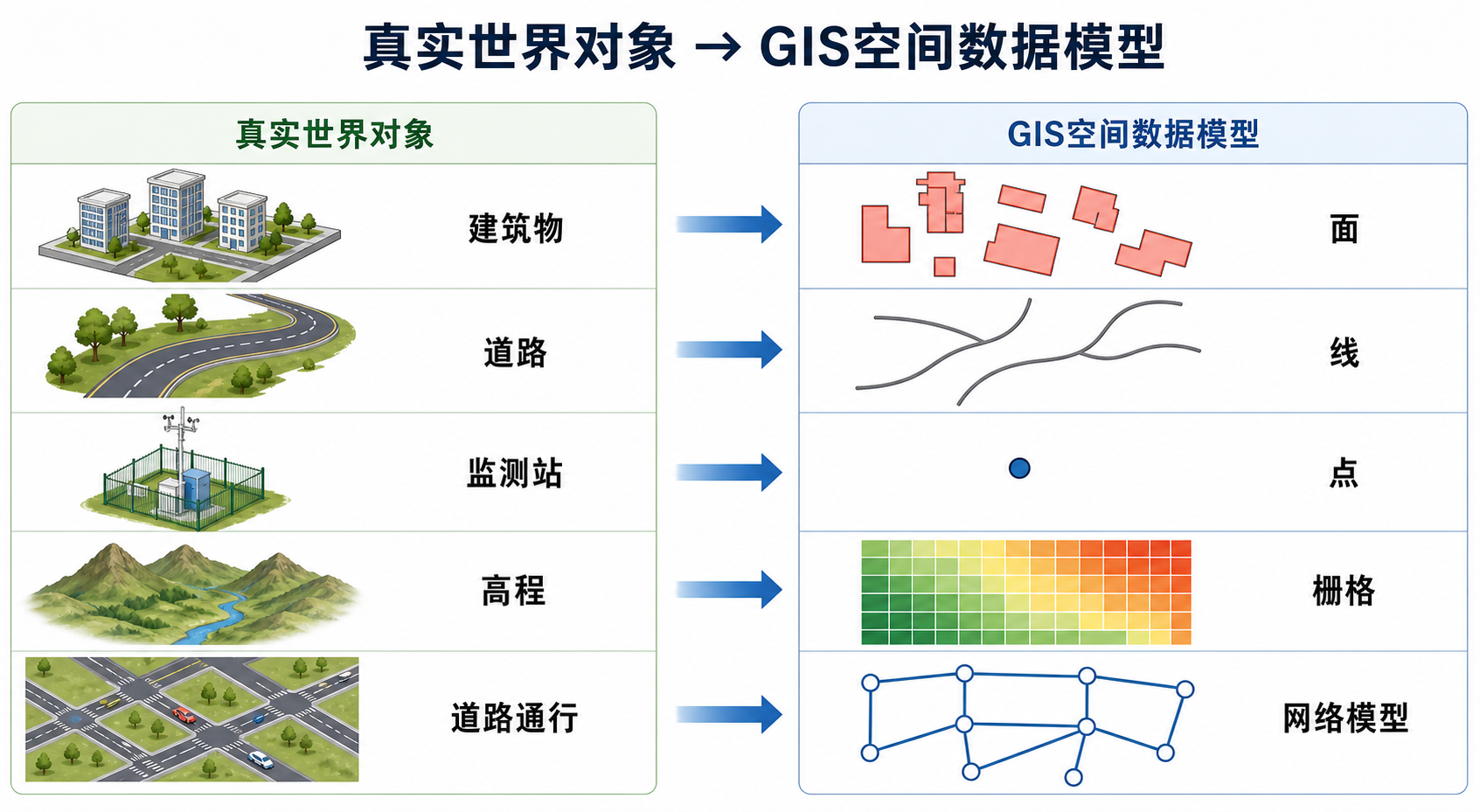

GIS 空间建模的核心，不是先打开某个软件点击工具，而是把真实世界的问题转换成计算机可以存储、分析和表达的空间对象。比如一条河流可以被建成线，一个湖泊可以被建成面，一片土地利用类型可以被建成栅格，一个道路通行系统可以被建成网络。
如果模型选错，后续分析结果就可能看起来“能跑”，但其实没有业务意义。例如：
- 用点数据表达行政区，只能表示位置，不能计算行政区面积。
- 用面数据表达道路中心线，会让最短路径分析变得复杂且不稳定。
- 用经纬度坐标直接计算面积，结果通常不适合工程统计。
- 把连续变化的高程强行做成行政区面，难以表达坡度、坡向和地形起伏。
所以，GIS 空间建模入门的第一步，就是弄清楚 GIS 空间数据模型如何描述“位置、形状、关系和属性”。
背景：GIS 空间建模到底解决什么问题
在 GIS 项目中，“建模”通常不是指三维软件里的建房子，而是指建立空间对象、空间关系和分析规则。它回答的是：现实中的事物如何进入 GIS 系统，并被正确计算。
常见的 GIS 空间建模问题包括：
- 如何用点、线、面表达学校、道路、地块、管线和行政区。
- 如何用栅格表达降雨量、温度、坡度、土地覆盖和遥感影像。
- 如何用网络模型表达道路可达性、管网连通性和服务区范围。
- 如何用拓扑关系检查面缝隙、线断裂、重复点和重叠地块。
- 如何把空间数据与人口、土地、业务编号等属性表关联起来。
从软件操作看，QGIS、ArcGIS Pro、PostGIS、GeoPandas 都可以处理空间数据。但从建模逻辑看，它们都绕不开同一件事：先确定空间数据模型，再选择对应的数据结构、工具和分析方法。
原理：GIS 空间数据模型的核心组成
GIS 空间数据模型可以理解为 GIS 对真实世界的“抽象方式”。它通常包含几类信息：几何信息、属性信息、空间参考和空间关系。
1. 几何信息：对象长什么样
几何信息描述空间对象的形状和位置。最常见的是点、线、面三类矢量几何。
| 几何类型 | 适合表达的对象 | 常见分析 |
|---|---|---|
| 点 | 监测站、井点、门店、事故点、采样点 | 最近邻、核密度、点聚合、空间连接 |
| 线 | 道路、河流、管线、轨道、等高线 | 长度统计、连通性分析、缓冲区、网络分析 |
| 面 | 地块、行政区、建筑轮廓、湖泊、保护区 | 面积统计、叠加分析、包含关系、相交分析 |
2. 属性信息：对象有什么业务含义
属性信息存储在字段表中，用来描述空间对象的名称、编号、类型、等级、时间、人口、面积等业务内容。只有几何没有属性，GIS 数据很难用于决策；只有属性没有几何，也无法进行空间分析。
例如一个地块面图层至少可能包含以下字段：
- parcel_id：地块编号。
- landuse：用地类型。
- owner：权属单位。
- area_m2：地块面积。
- status：审批状态或调查状态。
3. 空间参考：对象在地球上的位置规则
空间参考通常包括坐标系和投影。它决定了坐标值代表什么位置，以及距离、面积、角度是否适合计算。GIS 空间建模入门阶段最容易忽视这一点。
例如 WGS 84 经纬度坐标适合表达全球位置，但不适合直接用度作为单位计算工程面积；投影坐标系通常以米为单位，更适合进行距离和面积统计。
4. 空间关系：对象之间如何相互作用
空间关系是 GIS 分析的基础。常见关系包括相交、包含、邻接、重叠、穿越、相离、连通等。
- 判断一个学校是否位于某个行政区内，需要使用包含关系。
- 统计河流穿过哪些地块，需要使用相交关系。
- 检查两个相邻地块是否存在缝隙，需要使用拓扑关系。
- 计算消防站服务范围，需要使用道路网络连通关系。
步骤：从 GIS 空间数据模型解析开始做空间建模
下面用一个“城市公共服务设施选址分析”的简化案例，说明 GIS 空间建模入门时可以怎样操作。这个流程适用于 QGIS、ArcGIS Pro，也适用于用 PostGIS 或 GeoPandas 做脚本化分析。
步骤一：明确建模目标
先不要急着导入数据，而要写清楚问题。例如：
目标是在某城区内评估哪些居住区距离公共服务设施较远，并筛选适合新增服务点的候选区域。
这个目标中至少包含三类空间对象：居住区、公共服务设施、城区范围。还隐含了一个分析规则：距离或可达性。
步骤二：识别对象类型
把真实世界对象转换成空间数据模型：
| 现实对象 | 建议模型 | 原因 |
|---|---|---|
| 公共服务设施 | 点模型 | 位置明确，适合做距离、服务半径和最近设施分析 |
| 居住区 | 面模型 | 需要表达范围、面积和覆盖人口 |
| 城区边界 | 面模型 | 用于裁剪、统计和限定研究范围 |
| 道路 | 线模型或网络模型 | 如果只算直线距离用线即可，如果算通行距离需要网络模型 |
步骤三：确定数据格式
入门阶段常见格式可以这样选择：
- GeoPackage：推荐用于 QGIS 项目，支持多个图层，字段类型较稳定。
- Shapefile：兼容性好，但字段名长度、编码和多文件结构容易出问题。
- GeoJSON：适合 WebGIS 传输和轻量交换，但大数据量时性能一般。
- PostGIS：适合多用户、数据库管理、空间查询和服务端分析。
- 栅格 GeoTIFF：适合遥感影像、高程、坡度、降雨等连续空间数据。
如果只是练习 GIS 空间建模，可以优先使用 GeoPackage；如果后续要做 WebGIS 或数据库分析，可以再转换为 GeoJSON 或 PostGIS。
步骤四：统一坐标系
在 QGIS 或 ArcGIS Pro 中加载数据后，先检查每个图层的坐标参考系统。不要只看图层是否“叠在一起”，还要确认它们的坐标系是否合理。
- 如果做展示，可以使用 WGS 84 或 Web Mercator。
- 如果做面积、长度、缓冲区和距离分析，应使用适合本地范围的投影坐标系。
- 如果数据坐标系未知，不要随意“定义投影”，应先判断坐标值范围。
一个简单判断方法是：经纬度坐标通常类似 116.3、39.9；投影坐标通常是以米为单位的大数值。两者混用会导致距离和面积分析明显异常。
步骤五：建立属性字段
空间建模不只是画图形，还要设计属性表。以居住区图层为例，可以设置：
| 字段名 | 字段含义 | 建议类型 |
|---|---|---|
| res_id | 居住区编号 | 文本或整数 |
| name | 居住区名称 | 文本 |
| pop | 人口数量 | 整数 |
| area_m2 | 面积 | 小数 |
| dist_fac | 到最近设施距离 | 小数 |
字段设计要尽量稳定、清晰、可计算。不要把多个含义塞进一个字段，也不要用“备注1、备注2”这类难以维护的字段名。
步骤六：选择分析模型
不同 GIS 空间数据模型对应不同分析方法。公共服务设施分析可以有两种常见做法：
- 缓冲区模型：以设施点为中心生成 500 米或 1000 米缓冲区，判断哪些居住区被覆盖。
- 网络可达性模型：基于道路网络计算步行、骑行或车行距离，更接近真实出行。
入门时可以先用缓冲区理解空间关系，再用网络分析提升业务真实性。不要在没有道路连通规则的情况下，把直线距离误当成实际通行距离。
步骤七：验证结果
GIS 空间建模完成后，必须验证结果，而不是只看软件是否成功输出图层。可以从以下方面检查：
- 抽查几个点、线、面对象的位置是否正确。
- 检查面积、长度和距离单位是否符合预期。
- 查看属性字段是否有空值、重复编号或异常值。
- 用底图或遥感影像对比空间位置。
- 用少量样本手工计算，验证分析结果是否合理。
常见坑：GIS 空间建模入门最容易出错的地方
1. 把制图图层当成分析模型
有些数据看起来像道路，但实际上只是制图线，没有连通节点、方向、通行成本等信息。这样的线图层可以做显示和长度统计，但不能直接做可靠的路径分析。
2. 坐标系看起来叠加，分析却出错
现代 GIS 软件常有“动态投影”功能，能让不同坐标系图层在地图窗口中看起来叠加。但分析工具通常仍依赖真实坐标系和单位。做缓冲区、面积统计前，应把数据转换到合适投影坐标系。
3. 矢量和栅格混用时分辨率不匹配
用栅格表达高程、坡度或土地覆盖时，要注意像元大小。分辨率太粗会丢失细节，分辨率太细会增加计算量。矢量边界裁剪栅格时，也要检查对齐、范围和 NoData 值。
4. 属性字段没有唯一 ID
很多空间连接、表连接和数据库管理都需要稳定的唯一编号。如果没有唯一 ID，后续更新、追踪和关联会非常麻烦。
5. 忽略拓扑质量
面数据之间出现重叠、缝隙，自相交或重复节点，会影响叠加分析和面积统计。线数据断裂会影响连通性分析。建模完成后，应进行拓扑检查。
方法比较：常见 GIS 空间数据模型怎么选
| 模型类型 | 适合场景 | 优势 | 限制 |
|---|---|---|---|
| 矢量点线面模型 | 行政区、道路、设施、地块、管线 | 边界清晰，属性管理方便，适合查询和叠加 | 不擅长表达连续变化现象 |
| 栅格模型 | 遥感影像、高程、坡度、温度、降雨 | 适合连续空间现象和地图代数 | 精度受像元大小影响，属性结构较简单 |
| TIN 模型 | 地形表面、工程测量、三维地貌 | 能较好表达不规则地形变化 | 数据结构相对复杂，入门门槛更高 |
| 网络模型 | 道路、公交、管网、河网连通分析 | 适合路径、服务区、可达性分析 | 需要节点、方向、阻抗和连通规则 |
| 三维模型 | 建筑、地下管线、城市三维场景 | 表达高度、体量和空间遮挡 | 数据量大，建模和渲染要求较高 |
对于 GIS 空间建模入门学习，建议先掌握矢量点线面模型和栅格模型，再逐步学习网络模型、TIN 和三维模型。这样学习路径更稳，也更容易理解各类 GIS 软件工具的设计逻辑。
检查清单：开始 GIS 空间建模前先确认这些问题
- 是否已经明确建模目标，而不是只知道“要做一张图”？
- 每个现实对象应该表达为点、线、面、栅格、网络还是三维对象？
- 数据格式是否适合当前软件和后续应用场景？
- 所有图层是否有明确且正确的坐标参考系统？
- 是否需要投影坐标系来计算距离、面积或缓冲区？
- 属性字段是否包含唯一编号、分类字段和必要统计字段？
- 是否检查了拓扑错误、重复要素、空几何和无效几何？
- 分析结果是否经过抽样验证，而不是只相信工具输出？
- 如果用于 WebGIS，是否考虑了数据简化、切片或服务发布方式？
- 如果用于数据库，是否考虑了空间索引、字段类型和主键设计？
FAQ：GIS 空间建模入门常见问题
GIS 空间建模和普通制图有什么区别？
普通制图更关注地图表达效果，例如符号、颜色、标注和版式。GIS 空间建模更关注数据结构、空间关系和分析规则。一个图层画得好看，不代表它适合空间分析。
GIS 空间数据模型一定要先学矢量模型吗？
建议先学矢量模型，因为点、线、面最直观，也最常用于行政区、道路、设施、地块等业务数据。掌握矢量模型后，再学习栅格模型会更容易理解两者的区别。
什么时候应该用栅格模型？
当研究对象是连续变化的空间现象时，通常适合用栅格模型。例如高程、坡度、温度、降雨、植被指数、土地覆盖和遥感影像。栅格模型的关键参数是像元大小、范围、坐标系和 NoData 值。
为什么我的缓冲区结果看起来不对？
常见原因是坐标系不适合距离计算。如果图层使用经纬度坐标，缓冲距离的单位可能不是米。建议先把数据转换到适合本地的投影坐标系，再生成缓冲区。
Shapefile 还能用于 GIS 空间建模吗？
可以，但要注意限制。Shapefile 兼容性很好，适合简单交换；但字段名长度有限，编码容易出问题，多个文件组成一个数据集，管理上不如 GeoPackage 或 PostGIS 稳定。新项目建议优先考虑 GeoPackage 或数据库方式。
入门学习 GIS 空间建模应该用 QGIS 还是 ArcGIS Pro？
两者都可以。QGIS 免费开源，适合学习基本概念和常见分析流程；ArcGIS Pro 在企业环境、地理数据库、网络分析和制图生产方面功能完整。关键不是先纠结软件，而是理解 GIS 空间数据模型和分析逻辑。
PostGIS 和 GIS 空间建模有什么关系？
PostGIS 是 PostgreSQL 数据库的空间扩展，可以存储点、线、面等空间几何，支持空间索引和空间查询。对于多用户项目、服务端分析和 WebGIS 后端，PostGIS 是常见的空间数据建模与管理工具。
结论：先建对模型，再做可靠的 GIS 分析
GIS 空间建模入门不要从复杂工具开始，而要从 GIS 空间数据模型解析开始。先判断现实对象应该表达为点、线、面、栅格、网络还是三维模型，再设计坐标系、属性字段、空间关系和分析流程。
一个可靠的 GIS 模型，至少要做到三点：对象类型选得对，空间参考设得对，属性和拓扑质量检查到位。只有这样，后续的缓冲区、叠加分析、空间查询、可达性分析和 WebGIS 发布才有稳定基础。
如果你是 GIS 初学者，可以先用一个小项目练习：选择一个城区范围，准备设施点、道路线和居住区面，完成坐标系统一、属性设计、缓冲区分析和结果验证。这个过程比单独背概念更能真正理解 GIS 空间建模。
