很多同学在做地形分析、线路选线或野外调查图时都会遇到同一个问题：QGIS剖面图插件选哪个?地形断面怎么画? 如果只是想从DEM快速生成一条高程剖面，插件选择和操作流程其实并不复杂；真正容易出错的是坐标系、DEM分辨率、线要素方向和采样间距这些细节。

本文以QGIS中常见的地形断面制作为主线，说明QGIS剖面图插件怎么选、如何用DEM画地形断面图，以及结果不准确时应该检查哪些参数。适合GIS学生、QGIS初学者、规划制图人员和需要快速做地形剖面的空间分析用户。

引言：QGIS剖面图插件选哪个更合适

在QGIS里画地形断面，常见选择有两类：一类是QGIS内置或官方工具链中的剖面查看功能，另一类是第三方插件，例如Profile Tool一类的剖面图插件。具体选哪个，取决于你要的是“快速查看”还是“可复用、可导出、可制图”的地形断面结果。

如果你的目标只是检查一条线路经过的高程变化，可以优先使用QGIS自带的剖面查看能力或常见剖面插件。如果你需要把剖面数据导出为表格、进一步在Excel或Python中制图，就要关注插件是否支持导出距离和高程采样点。

简单说，QGIS剖面图插件选择可以按下面这个原则判断：

• 临时查看地形起伏：优先选择操作简单、能直接读取DEM的剖面工具。
• 论文、报告、规划图使用：选择支持导出CSV、可控制采样间距的插件或处理工具。
• 批量生成剖面：不要只依赖交互式插件，应考虑QGIS处理工具箱、GDAL或Python脚本。
• 需要精确距离：必须先检查坐标系是否为投影坐标系，而不是经纬度坐标系。

背景：为什么QGIS地形断面图经常画不准

QGIS地形断面图的本质，是沿着一条线从DEM栅格中按一定间距采样高程，然后把“沿线距离”作为横轴、“高程值”作为纵轴绘制曲线。看起来很简单，但实际使用中常见问题不少。

最典型的问题包括：剖面线明明画在山脊上，结果曲线很平；横轴距离单位不对；高程值出现空值；导出的剖面点和地图位置对不上；或者不同插件得到的曲线细节不一致。

这些问题通常不是插件本身“坏了”，而是由以下原因造成：

• DEM和剖面线坐标系不一致，或没有正确重投影。
• 图层使用的是经纬度坐标系，横轴距离被当作度来计算。
• DEM分辨率太粗，无法表达局部地形变化。
• 采样间距设置过大，剖面曲线被过度简化。
• 剖面线穿过DEM无数据区域，导致高程出现空值。
• 剖面线方向相反，起点和终点与预期不一致。

原理：QGIS剖面图是怎样从DEM生成的

理解QGIS剖面图的原理，有助于你判断哪个插件更适合当前任务。剖面图不是直接“切开地形模型”，而是对DEM进行线性采样。

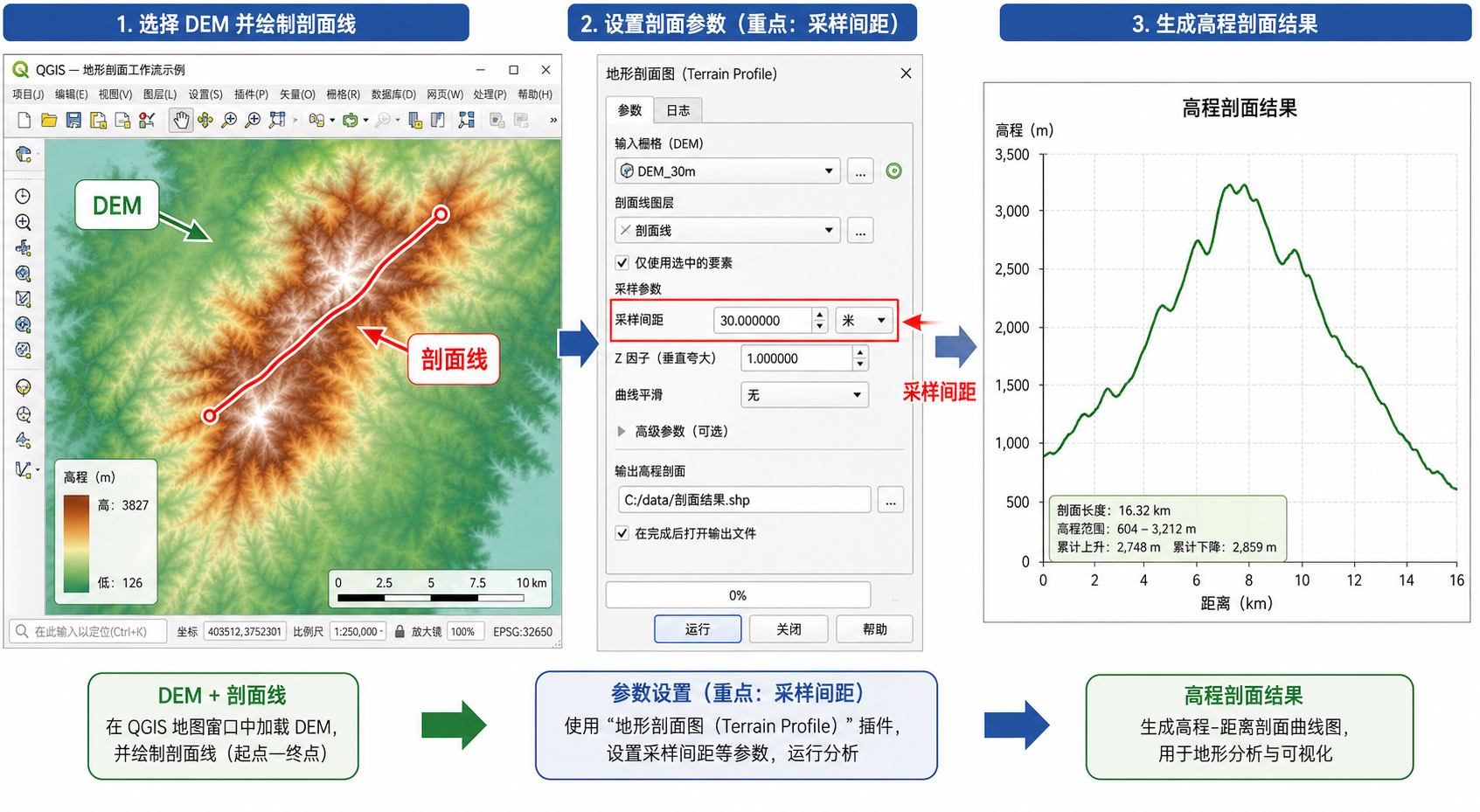

一个标准的地形断面生成过程通常包括四步：

1. 准备DEM栅格，例如GeoTIFF格式的高程数据。
2. 绘制或导入一条线要素，作为剖面线。
3. 沿剖面线按固定距离生成采样点。
4. 从DEM中提取每个采样点位置的高程，并绘制距离-高程曲线。

这里有两个关键概念需要特别注意。

第一，横轴距离依赖坐标系。 如果图层使用EPSG:4326这类经纬度坐标系，坐标单位是度，不是米。对于地形断面来说，建议把DEM和剖面线都转换到适合研究区的投影坐标系，例如UTM、高斯-克吕格或当地常用平面坐标系。

第二，曲线细节受DEM分辨率和采样间距共同影响。 如果DEM分辨率是30米，采样间距设置为1米，并不会凭空得到1米精度的真实地形；如果采样间距设置为200米，又可能漏掉山脊、沟谷等局部变化。

步骤：用QGIS画地形断面图的实用流程

步骤一：准备DEM数据

首先在QGIS中加载DEM栅格数据。常见DEM格式包括GeoTIFF、IMG、ASC等，其中GeoTIFF最常用，也最适合在QGIS中处理。

加载后建议先检查三件事：

• DEM是否覆盖你的剖面线范围。
• DEM是否有正确的坐标参考系。
• DEM高程单位是否为米。

在图层属性中查看DEM的坐标系。如果是EPSG:4326，经纬度单位为度，建议先重投影到投影坐标系。可以在QGIS中使用“栅格投影转换”或GDAL的Warp工具完成。

步骤二：创建剖面线

剖面线可以是手动绘制，也可以来自已有线路数据，例如道路、河流、规划线路或野外调查路线。

如果手动绘制，可以新建一个线图层，坐标系选择与DEM一致的投影坐标系。然后开启编辑，沿着需要分析的方向画一条线。

这里要注意剖面线方向。地形断面图的横轴通常从线的起点开始计算。如果你希望从西到东、从山脚到山顶或从线路起点到终点展示，就要按这个方向绘制线。如果方向反了，可以使用QGIS中的线方向反转工具进行调整。

步骤三：安装或选择QGIS剖面图插件

在QGIS插件管理器中搜索剖面相关插件，例如常见的Profile Tool类插件。安装时建议优先选择下载量较高、近期仍维护、与当前QGIS版本兼容的插件。

插件选择时重点看以下功能：

• 是否能直接读取DEM栅格。
• 是否支持选择线图层作为剖面线。
• 是否能设置采样间距。
• 是否支持导出剖面点数据。
• 是否能显示距离和高程坐标。

如果插件只适合快速查看，不支持导出，也不是不能用，但不建议作为正式报告或论文制图的唯一数据来源。

步骤四：设置剖面参数

打开剖面图插件后，一般需要指定DEM栅格和剖面线。部分工具允许你直接在地图窗口中画线，部分工具需要选择已有线图层。

建议按下面原则设置采样间距：

• DEM分辨率为30米时，采样间距可设为30米或15米。
• DEM分辨率为10米时，采样间距可设为10米或5米。
• 如果只是浏览趋势，采样间距可以略大。
• 如果要表现沟谷、山脊等细节，采样间距不要明显大于DEM像元大小。

不要把采样间距设置得过小来追求“更精细”。当采样间距远小于DEM分辨率时，曲线看起来更密，但不代表真实精度更高。

步骤五：生成并检查地形断面图

点击生成剖面后，插件会显示高程随距离变化的曲线。此时不要急着截图，应先检查结果是否合理。

可以按下面几项核对：

• 横轴距离是否符合剖面线实际长度。
• 纵轴高程范围是否符合当地地形。
• 曲线起点和终点是否与剖面线方向一致。
• 曲线中是否出现异常断裂或空值。
• 剖面是否穿过DEM边界或无数据区域。

如果横轴单位看起来很小，例如只有零点几或几度，通常说明坐标系仍然是经纬度坐标系，需要先重投影再生成QGIS剖面图。

步骤六：导出剖面数据和制图

如果插件支持导出CSV，建议导出距离、高程和点位坐标。这样可以在Excel、Python、R或制图软件中进行更规范的样式调整。

一个常见的剖面数据表应至少包含：

• 沿线距离。
• 高程值。
• X坐标。
• Y坐标。
• 剖面线编号，适用于多条剖面线。

对于正式成果，建议不要只保存插件窗口截图。更稳妥的做法是导出数据后重新绘图，并在图中标注剖面线名称、起终点方向、距离单位、高程单位和DEM数据来源。

常见坑：QGIS剖面图插件使用时最容易出错的地方

坑一：没有把经纬度坐标系转换为投影坐标系

这是QGIS地形断面图最常见的问题。经纬度坐标系的单位是度，不适合作为剖面距离单位。如果你发现横轴不是米或公里，而是很小的小数值，应首先检查坐标系。

解决方法是把DEM和剖面线统一转换到投影坐标系。注意，这里说的是实际重投影数据，不只是修改图层显示坐标系。

坑二：DEM和剖面线范围没有重叠

如果剖面线部分或全部位于DEM范围之外，剖面图会出现空值、断裂或无法生成。加载图层后可以放大检查，确认剖面线完整覆盖在DEM上。

坑三：采样间距和DEM分辨率不匹配

采样间距过大，剖面曲线会漏掉细节；采样间距过小，数据量增加但精度并不会真正提升。建议以DEM像元大小作为基准设置采样间距。

坑四：剖面线方向不对

很多剖面图看起来没问题，但起点和终点方向与报告描述相反。尤其是做线路剖面、河谷剖面、山坡剖面时，应在地图上明确标注A-A’或起点-终点。

坑五：高程单位和水平距离单位混用

有些DEM高程单位为米，但水平坐标可能是度；也有少数数据高程单位不是米。正式制图前应确认水平距离和垂直高程的单位，避免比例解释错误。

方法比较：插件、处理工具和Python哪种更适合

对于大多数初学者，推荐的路线是：先用QGIS剖面图插件快速理解结果，再导出剖面数据，最后根据成果要求选择是否进行外部制图。对于需要批量处理几十条剖面线的项目，则应考虑使用处理模型或Python脚本。

检查清单：生成地形断面前后要核对什么

在正式输出QGIS地形断面图之前，可以按下面清单逐项检查。

• DEM是否覆盖完整研究区。
• DEM是否有正确坐标系。
• 剖面线是否位于DEM范围内。
• DEM和剖面线是否使用同一投影坐标系。
• 横轴距离单位是否为米或公里。
• 高程单位是否明确。
• 采样间距是否与DEM分辨率匹配。
• 剖面线方向是否符合成果表达。
• 是否存在无数据值导致的剖面断裂。
• 是否保存了可复查的剖面数据，而不仅是截图。

如果只能记住一条原则：先统一投影坐标系，再画地形断面。很多QGIS剖面图不准的问题，本质上都是距离单位和数据坐标系没有处理好。

FAQ：QGIS剖面图插件和地形断面常见问题

QGIS剖面图插件选哪个比较好？

如果只是快速查看高程变化，可以选择操作简单、支持DEM读取和线剖面的插件。若要做正式成果，应优先选择支持导出CSV、可设置采样间距、与当前QGIS版本兼容的插件。不要只看插件名称，更要看是否满足你的导出和精度控制需求。

QGIS可以不用插件画地形断面吗？

可以。QGIS也可以通过处理工具箱、点采样、沿线生成点等方法制作地形断面。插件适合交互式操作，处理工具更适合可重复流程。如果你要批量生成剖面，建议不要完全依赖手动插件操作。

为什么我的QGIS地形断面图横轴距离不对？

最常见原因是数据使用经纬度坐标系，横轴按度计算，而不是按米计算。应把DEM和剖面线重投影到适合研究区的投影坐标系，然后重新生成剖面图。

DEM分辨率越高，剖面图一定越准吗？

通常高分辨率DEM能表达更多地形细节，但剖面图是否准确还取决于DEM来源、采样间距、坐标系、数据质量和地形变化特征。低质量高分辨率数据不一定比质量可靠的中等分辨率数据更适合分析。

采样间距应该设置多少？

建议以DEM像元大小为基准。30米DEM可从30米或15米开始测试，10米DEM可从10米或5米开始测试。采样间距过小不会提升DEM真实精度，过大则可能丢失地形细节。

剖面线方向反了怎么办？

可以在QGIS中使用线方向反转工具，或者重新绘制剖面线。正式制图时建议在地图上标注A-A’或起点-终点，避免读图者误解剖面方向。

结论：先选对流程，再选择QGIS剖面图插件

回到最初的问题：QGIS剖面图插件选哪个?地形断面怎么画? 对初学者来说，插件只是工具，真正决定结果是否可靠的是数据准备和参数设置。

推荐的实用流程是：准备DEM，统一投影坐标系，绘制正确方向的剖面线，选择支持采样和导出的QGIS剖面图插件，设置合理采样间距，最后检查距离、高程、空值和线方向。只要这几步做对，QGIS地形断面图就能满足大多数学习、分析和报告制图需求。

如果你的任务只是单条线路分析，用插件最快；如果是正式项目成果，建议导出剖面数据后再制图；如果需要批量处理多条剖面线，则应进一步使用QGIS处理模型、GDAL或Python实现自动化。
