QGIS导出CAD文字乱码?DXF参数怎么设? 这是很多 GIS 同学在把 Shapefile、GeoPackage 或项目图层交付给 CAD 同事时最常遇到的问题：在 QGIS 里看属性和标注都正常，导出 DXF 后用 AutoCAD、浩辰 CAD 或天正打开，中文地名、道路名、编号说明却变成问号、方块或一串乱码。

这篇文章只解决一个具体问题：如何在 QGIS 中正确导出 DXF，尽量避免 CAD 中文文字乱码，并说明 DXF 编码、字体、标注转文字、字段内容这几个关键参数应该怎么检查。

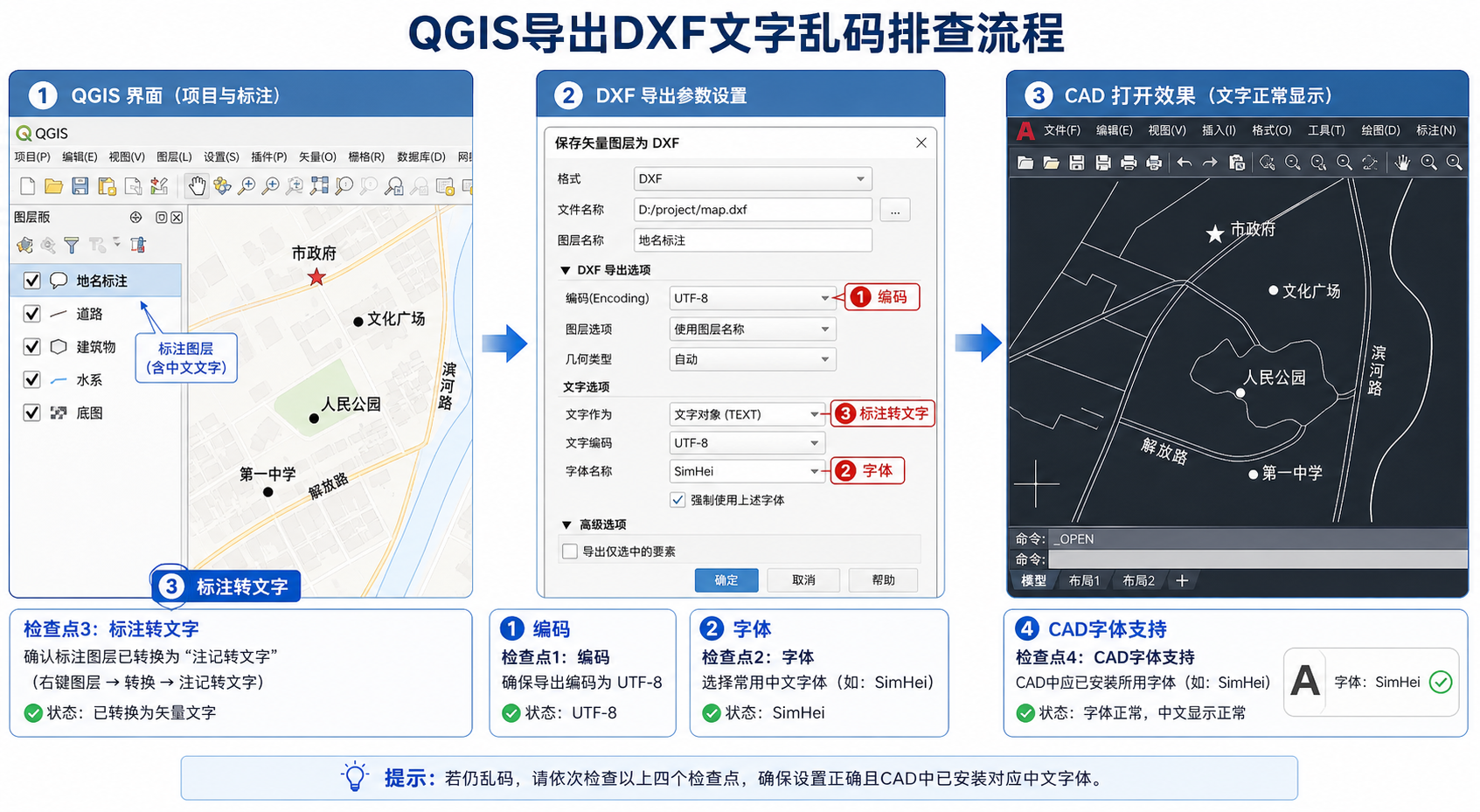

QGIS导出CAD文字乱码 DXF参数怎么设
QGIS 导出 DXF 时，文字乱码通常要同时检查编码、字体和标注转文字设置。

引言：QGIS导出CAD文字乱码通常不是一个参数造成的

很多人遇到 QGIS导出CAD文字乱码 后，第一反应是“是不是编码选错了”。编码确实重要，但它不是唯一原因。

在实际项目里，DXF 中文乱码常见原因包括：

  • 导出 DXF 时编码与 CAD 软件读取编码不一致。
  • QGIS 标注使用的字体，CAD 电脑上没有安装。
  • 导出的文字对象没有正确指定 CAD 可识别的字体样式。
  • 属性字段本身已经存在编码问题，例如从旧版 Shapefile 复制来的中文字段。
  • QGIS 只导出了几何对象，没有把标注按预期转换成 CAD 文字。

所以，正确做法不是盲目重复导出，而是按“源数据检查 → QGIS 标注检查 → DXF 参数设置 → CAD 端字体验证”的顺序排查。

背景：为什么 QGIS 里正常，CAD 打开 DXF 却乱码

QGIS 和 CAD 对文字的处理逻辑不同。QGIS 显示中文时，主要依赖操作系统字体和图层属性表中的字符串；CAD 打开 DXF 时，还要识别 DXF 文件中的文字编码、文字样式、字体名称和实体类型。

这就会出现一个典型现象：同一个字段，在 QGIS 属性表中显示“人民路”，导出 DXF 后在 CAD 里变成“????”或“浜烘皯璺”。

这类问题一般分成三类：

  • 编码乱码：中文字符被按错误编码解释，例如 UTF-8 被当成 ANSI 或 GBK 读取。
  • 字体缺失：DXF 中记录了字体名称，但 CAD 电脑没有该字体，替换后无法正确显示中文。
  • 标注未转换：QGIS 中看到的是动态标注，导出时没有变成 DXF 文字实体，CAD 中自然看不到或显示异常。

理解这三类原因后，QGIS导出CAD文字乱码 的排查会清晰很多。

原理：DXF文字、编码和字体到底是什么关系

DXF 是 CAD 常用交换格式，它可以保存线、面、点、文字、图层、颜色等信息。对于 GIS 到 CAD 的交付，最容易出问题的是文字。

1. 编码决定“文字内容如何被解释”

编码可以理解为字符和字节之间的转换规则。常见编码包括 UTF-8、GBK、GB18030、ANSI 等。

如果 QGIS 写入 DXF 时使用 UTF-8，而 CAD 端按本地 ANSI 或 GBK 去读，就可能出现乱码。反过来，如果源数据是 GBK，但导出时被错误当成 UTF-8，也会乱码。

2. 字体决定“文字能不能被正确画出来”

即使编码正确，如果 CAD 使用的字体不支持中文，也可能显示为方框或问号。例如某些西文字体只包含英文字母和数字，不包含中文字符。

在 CAD 交付中，建议使用 CAD 环境常见的中文字体，例如宋体、黑体，或 CAD 常用的中文 SHX 字体。具体使用哪一种，应与接收方 CAD 环境保持一致。

3. QGIS标注不等于CAD文字

QGIS 地图画布上的标注是渲染结果，不一定天然存在于数据里。导出 DXF 时，需要让 QGIS 把标注转换为 DXF 的文字实体，否则 CAD 中可能只有线面图形，没有文字。

因此，QGIS DXF参数设置 的核心并不是只看“保存为 DXF”，还要确认标注来源、文字字段、编码和字体样式。

步骤：QGIS导出CAD文字乱码的推荐设置流程

步骤一：先确认源数据中文字段是否正常

在导出 DXF 之前，先打开 QGIS 属性表检查中文字段。

  1. 在 QGIS 中加载需要导出的图层。
  2. 右键图层，打开属性表。
  3. 找到用于标注的字段，例如 name、道路名、地类名称、编号说明。
  4. 确认字段中的中文在 QGIS 属性表中是正常的，而不是已经乱码。

如果属性表里已经乱码，说明问题发生在数据读取阶段，不是 DXF 导出阶段。此时应先修复源数据编码。

对于 Shapefile，可以检查同名的 .cpg 文件。如果没有 .cpg，QGIS 可能会猜测编码。可以尝试在加载数据时指定 GBK、GB18030 或 UTF-8，直到属性表显示正常。

步骤二：设置 QGIS 图层标注

如果你希望 CAD 中出现地名、道路名或地块编号，需要先在 QGIS 中把标注配置好。

  1. 右键图层，选择图层属性。
  2. 进入标注设置。
  3. 选择“单一标注”或对应的标注方式。
  4. 标注字段选择要导出的中文字段。
  5. 字体建议先选择常见中文字体，例如宋体或黑体。
  6. 在 QGIS 地图画布中确认标注位置和内容基本正确。

这里有一个实用原则：如果 QGIS 画布上都没有显示出正确文字，不要急着导出 DXF。先把标注显示问题解决，再处理 CAD 兼容问题。

步骤三：使用“项目导入/导出”导出 DXF

在 QGIS 中导出 CAD，通常可以从菜单进入：

项目 → 导入/导出 → 导出项目为 DXF

不同 QGIS 版本的菜单文字可能略有差异，但核心参数类似。建议重点检查以下选项：

参数 建议设置 说明
导出范围 当前地图范围或指定范围 避免导出无关区域，减少 CAD 文件复杂度。
图层 只勾选需要交付的图层 不要把底图、临时图层、测试图层一起导出。
编码 优先测试 UTF-8；若 CAD 端乱码，再测试 GBK 或 GB18030 应以接收方 CAD 软件实际打开效果为准。
标注导出 启用标注导出或将标注作为文字输出 否则 CAD 中可能没有文字。
符号图层比例 保持与当前制图比例一致 影响线宽、符号和文字大小的表现。

如果你的目标是给 CAD 人员继续编辑，建议不要导出过多复杂符号。GIS 中的复杂样式在 CAD 中不一定能完全还原。

步骤四：优先测试 UTF-8，再按 CAD 环境调整编码

QGIS导出DXF中文乱码 最常用的排查方式是小范围测试，而不是一次导出全市数据。

  1. 选取一个包含 5 到 10 个中文标注的小区域。
  2. 分别导出 UTF-8、GBK、GB18030 三个 DXF 测试文件。
  3. 用接收方实际使用的 CAD 软件打开。
  4. 记录哪个编码打开中文最稳定。
  5. 确认后再导出完整数据。

为什么要用接收方 CAD 测试？因为不同 CAD 软件、不同版本、不同系统语言环境，对 DXF 编码的处理可能不完全一致。GIS 端看起来正确，不代表 CAD 端一定正确。

步骤五：在 CAD 中检查文字样式和字体替换

如果 DXF 打开后不是乱码，而是方框、空白或问号，重点检查 CAD 字体。

  1. 在 CAD 中选中一个异常文字对象。
  2. 查看它使用的文字样式。
  3. 检查该文字样式对应字体是否支持中文。
  4. 尝试把字体改为宋体、黑体或接收方指定的中文字体。
  5. 重新生成或刷新显示，查看中文是否恢复。

如果修改字体后中文恢复，说明主要问题不是 DXF 编码，而是 CAD 字体缺失或文字样式不兼容。

步骤六：必要时把标注转为独立文字图层再导出

如果项目中标注规则比较复杂，例如表达式标注、多字段拼接、带换行的编号说明，直接导出 DXF 可能不稳定。可以考虑先在 QGIS 中生成一个独立的文字点图层，再交给 CAD。

思路如下：

  1. 把需要显示的文字内容整理成一个字段，例如 label_text。
  2. 对线或面图层生成代表点或中心点。
  3. 把 label_text 字段保留在点图层中。
  4. 使用该点图层设置标注。
  5. 再导出 DXF 并检查文字效果。

这种方法虽然多一步，但对于地块编号、管线编号、设施名称等交付型数据更可控。

常见坑：这些设置会导致 QGIS导出CAD文字乱码

坑一：只改 DXF 编码，不检查源数据编码

如果 Shapefile 属性表在 QGIS 中已经乱码，导出 DXF 时再怎么改编码也很难恢复。应先确保源字段正常显示。

坑二：使用了 CAD 不支持的字体

QGIS 中使用的字体不一定存在于 CAD 电脑上。特别是某些设计字体、系统专用字体或第三方字体，到了对方电脑可能被替换。

交付前最好与 CAD 同事确认统一字体。如果没有明确要求，优先选择常见中文字体。

坑三：以为 QGIS 标注一定会导出为 CAD 文字

QGIS 标注是地图渲染的一部分，DXF 导出时需要相应参数支持。导出后如果 CAD 中没有文字，先检查是否启用了标注输出，而不是只检查编码。

坑四：把所有图层一次性导出

图层太多、样式太复杂、字段来源混乱时，问题会叠加。建议先用一个图层测试 DXF参数怎么设，再扩展到完整项目。

坑五：没有用接收方软件验收

你用一个 CAD 软件打开正常，不代表对方的软件打开也正常。正式交付前，至少用对方实际使用的软件和版本测试一次。

方法比较：不同处理方式适合什么场景

方法 适用场景 优点 限制
直接从 QGIS 导出 DXF 图层简单、标注规则简单、交付要求不复杂 操作快，适合常规线面数据交付 复杂标注和字体兼容性需要测试
调整编码后多版本测试 CAD 中文乱码、不确定接收方编码环境 最直接定位编码问题 需要接收方 CAD 软件验证
统一 CAD 中文字体 文字显示为方框、问号、空白 能解决大量字体缺失问题 需要 CAD 端配合安装或替换字体
生成独立文字点图层再导出 地块编号、设施名称、复杂表达式标注 结果更可控，便于检查 流程稍长，需要额外整理字段
改用 DWG 中间转换工具 单位有严格 CAD 标准或必须交付 DWG 更贴近 CAD 工作流 可能需要商业软件或额外转换步骤

对于大多数 GIS 到 CAD 的普通交付，推荐先采用“QGIS 小范围 DXF 测试 + 编码对比 + CAD 字体验证”的方法。它成本低，也最容易定位 QGIS导出CAD文字乱码 的真实原因。

检查清单：导出 DXF 前后逐项确认

正式交付前，可以按下面清单检查：

  • QGIS 属性表中的中文字段是否显示正常。
  • 用于标注的字段是否为空，是否存在特殊符号或换行。
  • QGIS 地图画布中的标注是否已经正确显示。
  • 导出 DXF 时是否勾选了需要导出的图层。
  • 是否启用了标注输出或文字输出相关选项。
  • 是否分别测试过 UTF-8、GBK 或 GB18030 编码。
  • CAD 端是否安装了支持中文的字体。
  • CAD 文字样式是否被替换成不支持中文的字体。
  • 是否使用接收方实际 CAD 软件打开测试。
  • 是否先用小范围样例验证，再导出完整数据。

经验建议：不要在完整项目上反复试错。先准备一个只有少量中文标注的测试图层，用它确定 QGIS DXF参数设置，再批量导出正式成果。

FAQ：QGIS导出CAD文字乱码常见问题

Q1：QGIS导出CAD文字乱码，编码应该选 UTF-8 还是 GBK？

没有一个对所有 CAD 环境都绝对正确的答案。建议先测试 UTF-8；如果接收方 CAD 打开乱码，再测试 GBK 或 GB18030。最终以对方实际 CAD 软件打开结果为准。

Q2：为什么 QGIS 中中文正常，导出 DXF 后 CAD 还是问号？

这通常不是 QGIS 显示问题，而是 DXF 编码或 CAD 字体问题。先检查导出编码，再检查 CAD 文字样式使用的字体是否支持中文。

Q3：QGIS导出DXF中文乱码和 Shapefile 的 .cpg 文件有关吗？

有关。如果 Shapefile 的 .cpg 文件缺失或编码声明错误，QGIS 读取属性时可能已经发生编码误判。应先让 QGIS 属性表中文显示正确，再导出 DXF。

Q4：CAD 中完全没有文字，是不是乱码？

不一定。完全没有文字更可能是标注没有导出，或者图层没有被勾选。乱码通常表现为问号、方框或异常字符。应先检查 DXF 导出时是否启用了标注输出。

Q5：QGIS 的标注表达式能完整导出到 CAD 吗？

简单字段标注通常更稳定。复杂表达式、多字段拼接、条件标注、换行标注在 DXF 中可能表现不一致。重要交付建议先生成一个明确的文字字段，再导出。

Q6：为什么同一个 DXF，在我的 CAD 正常，在别人电脑乱码？

常见原因是两台电脑的 CAD 版本、系统区域设置或字体库不同。尤其是字体缺失时，同一个 DXF 在不同电脑上的显示效果可能不同。

Q7：QGIS 导出 DXF 后文字位置偏移怎么办？

这通常与标注转换、比例、地图单位和 CAD 字体替换有关。可以先固定导出比例，减少复杂标注规则，并在 CAD 中检查文字高度和对齐方式。

结论：DXF参数怎么设，要按编码、字体、标注三条线一起排查

QGIS导出CAD文字乱码 不是单纯“选哪个编码”的问题。正确流程是：先确认源数据中文正常，再设置 QGIS 标注，然后用小范围样例测试 DXF 编码，最后在 CAD 端检查字体和文字样式。

如果只记住一个实用方案，可以这样做：用少量中文样例分别导出 UTF-8、GBK、GB18030 三个 DXF，交给接收方 CAD 打开测试；同时统一使用 CAD 可识别的中文字体，并确认标注已作为文字输出。这样处理后，大多数 QGIS导出DXF中文乱码 问题都能快速定位并解决。
