GeoServer服务发布后图层无法加载？排查与优化实战手册（附：常见错误代码集）

编程与开发
Dr.GIS
wowwwai GIS研习社 · 工具流程与项目排障

如果你正在处理“GeoServer服务发布后图层无法加载？排查与优化实战手册（附：常见错误代码集）”这个问题，通常不是单一原因导致的。图层无法加载可能出现在数据源连接、坐标系、样式、服务地址、跨域、缓存、权限、前端请求参数等多个环节。本文按实战排查顺序，帮助你快速定位 GeoServer 图层发布后不显示、WMS 加载空白、WFS 请求报错、切片服务访问慢等常见问题。

引言：先判断是“发布失败”还是“加载失败”

GeoServer 服务发布后图层无法加载，第一步不要急着改配置。你需要先判断问题发生在哪一层：GeoServer 后台是否能预览，WMS 或 WFS 请求是否返回数据，前端 WebGIS 是否正确发起请求。

一个简单判断方法是：先在 GeoServer 管理后台使用 Layer Preview（图层预览）打开图层。如果后台预览正常，但前端 Leaflet、OpenLayers 或 Cesium 中不显示，多半是前端请求、跨域、坐标系或样式问题。如果后台预览也打不开，就应优先排查数据源、图层配置和服务日志。

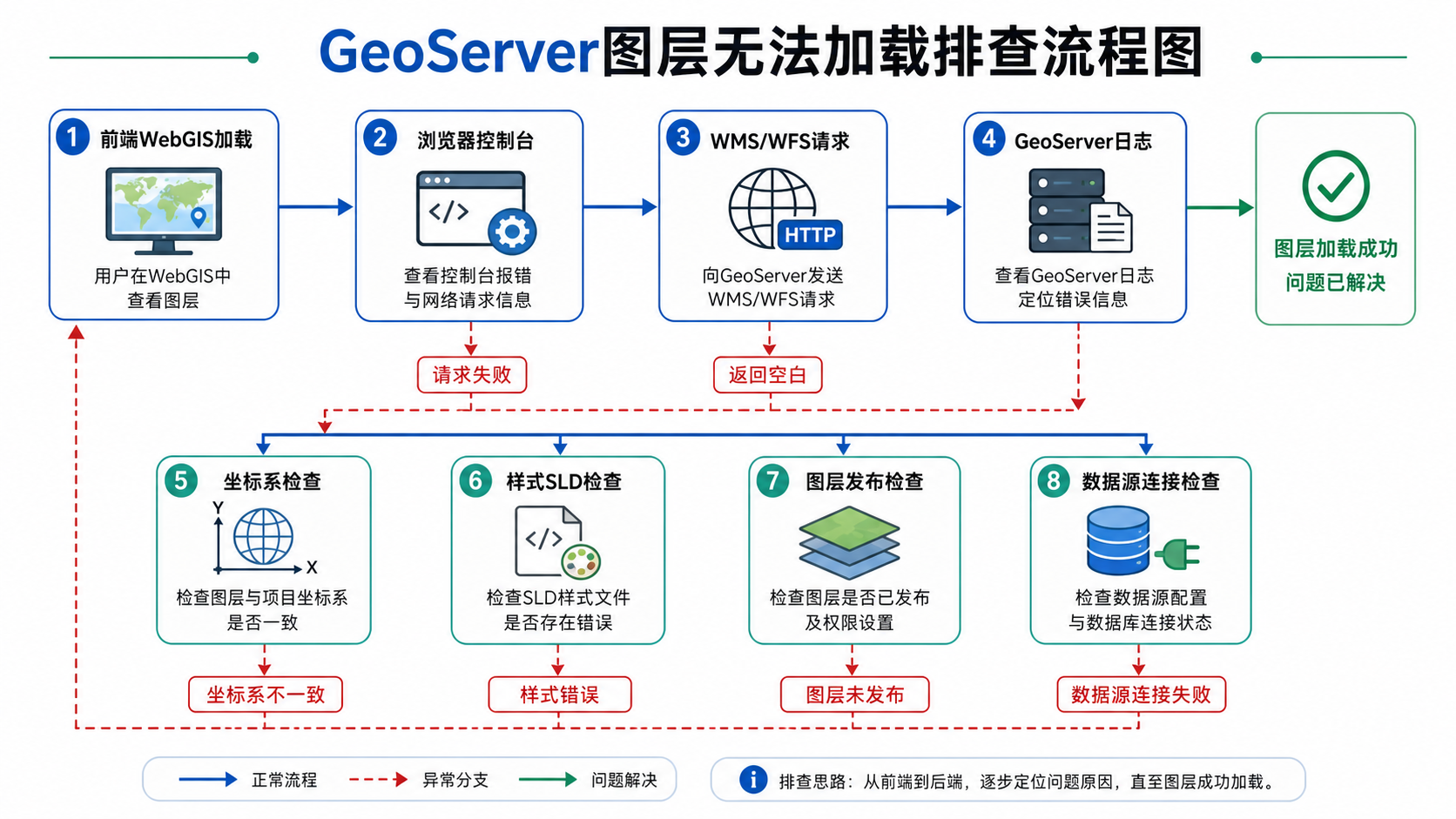

GeoServer服务发布后图层无法加载与WMS图层不显示排查流程
GeoServer 图层无法加载的推荐排查路径：先验证后台预览，再检查服务请求、样式、坐标系和前端调用。

背景：GeoServer服务发布后图层无法加载的常见表现

在实际项目中，GeoServer 图层无法加载通常有以下几类表现。不同表现对应的排查方向不同，先分类可以节省大量时间。

  • GeoServer 图层预览空白：图层已发布，但 OpenLayers 预览页没有要素或栅格内容。
  • WMS 请求返回白图：浏览器能访问 GetMap 地址，但地图区域为空白。
  • WFS 请求报错：GetFeature 返回 XML 错误、JSON 为空或 HTTP 500。
  • 前端地图不显示：GeoServer 后台正常，但 Leaflet、OpenLayers 中无法加载图层。
  • 图层只在某些比例尺显示：缩放到特定级别才出现，或始终看不到。
  • 加载速度非常慢：图层能显示，但平移缩放卡顿，甚至超时。
  • 返回 401、403、404、500 等错误：服务地址、权限、工作区、图层名或数据源存在问题。

本文的搜索意图非常明确：解决 GeoServer 服务发布后图层无法加载、GeoServer WMS 图层不显示、GeoServer WFS 请求报错、GeoServer 图层加载慢等问题。因此我们会按真实项目的排查链路来写，而不是只列几个泛泛的原因。

原理：GeoServer图层加载经过哪些环节

理解 GeoServer 的服务链路，有助于判断问题发生在哪里。一个图层从数据到浏览器显示，通常要经过以下过程：

  1. GeoServer 连接数据源，例如 Shapefile、PostGIS、GeoPackage、GeoTIFF。
  2. 在工作区和数据存储中发布图层。
  3. 为图层设置坐标参考系统，也就是 CRS。
  4. 绑定样式，例如 SLD 样式。
  5. 通过 WMS、WFS、WCS 或 WMTS 对外提供服务。
  6. 前端地图框架发送请求，例如 WMS GetMap 或 WFS GetFeature。
  7. 浏览器接收图片、GeoJSON 或 XML 并渲染到地图上。

因此，GeoServer 服务发布后图层无法加载，不一定是“GeoServer 坏了”。它可能是数据本身没有空间索引、坐标系声明错误、样式过滤条件不匹配、BBOX 范围错误、前端请求图层名写错，或者浏览器被 CORS 跨域策略拦截。

实战建议：不要从前端代码开始盲改。先用 GeoServer 自带 Layer Preview 验证图层，再用浏览器直接打开 WMS 或 WFS 请求，最后才排查 WebGIS 端。

步骤：GeoServer服务发布后图层无法加载的排查流程

步骤一：检查GeoServer图层预览是否正常

登录 GeoServer 管理后台，进入 Layer Preview，找到对应图层，点击 OpenLayers 预览。如果预览页能正常显示，说明 GeoServer 至少可以读取数据并生成地图服务。

如果图层预览打不开，请继续检查：

  • 图层是否真的处于 Enabled 状态。
  • 所属工作区是否正确。
  • 数据存储连接是否成功。
  • 图层名称是否包含特殊字符或中文路径。
  • GeoServer 日志中是否出现数据读取错误。

如果图层预览正常，但前端无法加载，重点转到服务 URL、跨域、坐标系、前端图层参数和样式。

步骤二：确认数据源连接没有失败

进入 Stores，打开对应数据存储，点击保存或测试连接。不同数据源有不同重点。

数据源类型 重点检查项 常见问题
PostGIS 数据库地址、端口、库名、schema、用户名、密码 连接池耗尽、权限不足、几何字段无索引
Shapefile 文件路径、编码、shp/shx/dbf/prj 是否完整 缺少 shx 文件、中文路径、编码乱码
GeoTIFF 文件路径、坐标系、NoData、金字塔 坐标系缺失、影像过大、未构建金字塔
GeoPackage 图层表名、几何字段、文件权限 文件被占用、表名识别异常

如果是 PostGIS 图层，建议在数据库中确认图层是否能查询：

SELECT COUNT(*) FROM public.your_table;

SELECT ST_SRID(geom), GeometryType(geom)
FROM public.your_table
LIMIT 5;

如果结果为空、SRID 为 0，或几何类型和发布图层不一致，就可能导致 GeoServer WMS 图层不显示或 WFS 请求异常。

步骤三：检查图层坐标系和边界范围

坐标系是 GeoServer 服务发布后图层无法加载的高频原因。尤其是数据本身是 CGCS2000、Web Mercator、WGS84 或地方投影时，如果声明和实际坐标不一致，图层可能被绘制到错误位置。

进入图层编辑页面，重点检查：

  • Native SRS：数据原始坐标系。
  • Declared SRS：GeoServer 对外声明的坐标系。
  • Bounding Boxes：图层原始范围和经纬度范围。
  • Compute from data：从数据重新计算边界。
  • Compute from native bounds：从原始范围计算经纬度范围。

很多图层不显示，其实是边界范围错误。发布图层后，建议点击重新计算边界范围，再保存。然后重新打开 Layer Preview 测试。

如果前端底图使用 EPSG:3857，而 WMS 请求使用 EPSG:4326，也可能出现叠加位置错误。OpenLayers 或 Leaflet 中的 CRS 设置要和服务请求参数一致。

步骤四：直接测试WMS GetMap请求

如果你怀疑是 GeoServer WMS 图层不显示，可以直接在浏览器访问 GetMap 请求。示例结构如下：

https://your-domain/geoserver/your_workspace/wms?
service=WMS&
version=1.1.0&
request=GetMap&
layers=your_workspace:your_layer&
styles=&
bbox=120,30,121,31&
width=800&
height=600&
srs=EPSG:4326&
format=image/png

需要重点确认以下参数：

  • layers：必须是工作区名加图层名，例如 workspace:layer。
  • bbox：必须覆盖图层真实范围。
  • srs 或 crs：WMS 1.1.0 使用 srs，WMS 1.3.0 使用 crs。
  • version：不同版本对坐标轴顺序处理不同。
  • format：常用 image/png 或 image/jpeg。

如果返回的是一张透明 PNG，不一定是服务失败，可能只是 BBOX 没有覆盖图层，或样式把要素过滤掉了。

步骤五：排查WMS 1.3.0坐标轴顺序问题

WMS 1.3.0 对 EPSG:4326 的坐标轴顺序更严格，常见表现是请求成功但地图空白。很多前端框架或旧代码习惯使用经度、纬度顺序，但 WMS 1.3.0 下 EPSG:4326 可能需要纬度、经度顺序。

如果你遇到 GeoServer WMS 图层不显示，可以先尝试：

  • 将 WMS 版本改为 1.1.1 或 1.1.0 测试。
  • 检查 BBOX 坐标顺序是否正确。
  • 在 OpenLayers 中明确设置服务版本和投影。
  • 避免手写 BBOX，尽量由地图框架自动生成。

这是前端集成 GeoServer 时最容易忽略的问题之一。

步骤六：检查SLD样式是否导致图层不可见

图层成功发布但看不到，还有一种常见原因是样式问题。比如线宽太细、填充透明度为 0、过滤条件不匹配、分类字段不存在，都会让 WMS 返回“看似空白”的图片。

检查样式时建议：

  • 先切换到 GeoServer 默认样式测试。
  • 确认 SLD 中使用的字段名和数据字段完全一致。
  • 检查大小写，PostGIS 字段名尤其要注意。
  • 确认比例尺限制没有把当前缩放级别排除。
  • 确认颜色和透明度不是完全不可见。

如果默认样式能显示，自定义 SLD 不显示，问题基本就在样式规则中。

步骤七：检查WFS GetFeature是否返回数据

如果前端通过 WFS 加载矢量数据，可以直接访问 GetFeature。示例：

https://your-domain/geoserver/your_workspace/ows?
service=WFS&
version=1.0.0&
request=GetFeature&
typeName=your_workspace:your_layer&
outputFormat=application/json

如果返回空 FeatureCollection，重点检查：

  • typeName 是否写成了正确的 workspace:layer。
  • 是否有 CQL_FILTER、bbox、propertyName 等过滤条件。
  • 数据表是否真的有记录。
  • 几何字段是否有效。
  • WFS 服务是否在 GeoServer 中启用。

如果返回 XML ServiceException，则需要读取错误信息。很多 WFS 请求报错会明确指出参数名错误、图层不存在或输出格式不支持。

步骤八：检查前端WebGIS请求地址和跨域

GeoServer 后台预览正常，但前端地图不显示，浏览器开发者工具是必查项。打开浏览器控制台和 Network 面板，查看 WMS、WFS 或 WMTS 请求是否真的发出。

重点看这几类问题：

  • 404：GeoServer 地址、工作区、图层名写错。
  • 401 或 403：权限不足，图层或服务受保护。
  • CORS error：浏览器跨域拦截。
  • Mixed content：HTTPS 页面请求 HTTP GeoServer 服务。
  • 500：GeoServer 后端处理异常。

如果是跨域问题，前端控制台通常会出现 CORS 相关提示。解决方式包括：在反向代理层配置 CORS、使用同域代理、或在应用服务器统一转发 GeoServer 请求。

步骤九：查看GeoServer日志

GeoServer 日志通常比前端错误更有价值。日志中可能包含数据库连接失败、样式解析失败、几何无效、权限拒绝、内存不足等信息。

常见日志位置取决于部署方式：

  • 独立 GeoServer：查看 GeoServer data directory 下的 logs。
  • Tomcat 部署：查看 Tomcat logs 和 GeoServer 日志。
  • Docker 部署：使用容器日志命令查看输出。
docker logs geoserver --tail=200

如果日志中出现 Java stack trace，不要只看最后一行。通常第一段 ServiceException 或 Caused by 后面的内容更接近真实原因。

常见坑：GeoServer图层无法加载的高频错误

1. 图层名写错或少了工作区前缀

前端请求中必须使用完整图层名，例如：

layers: 'gis:roads'

如果写成 roads，在某些上下文中可能无法识别。尤其是多个工作区中存在同名图层时，更容易出错。

2. BBOX范围与图层实际位置不重叠

WMS 请求返回透明图时，很多人误以为 GeoServer 服务失败。实际上，只要请求范围没有覆盖数据位置，返回空白图是正常结果。

3. 坐标系声明错误

例如数据实际是 EPSG:4547，却被声明成 EPSG:4326，图层会被绘制到完全错误的位置。此时后台预览可能也看不到，或者只能在奇怪的范围中看到。

4. WMS 1.3.0的EPSG:4326轴顺序问题

这是 GeoServer WMS 图层不显示的经典坑。测试时可以先降低到 WMS 1.1.1，确认是否与坐标轴顺序有关。

5. SLD样式过滤条件不匹配

例如 SLD 中写了：

<ogc:PropertyName>type</ogc:PropertyName>

但数据字段实际叫 road_type，或者字段值大小写不一致，就会导致规则不命中。

6. PostGIS几何无效

无效几何可能导致 WFS 请求报错或渲染失败。可以在 PostGIS 中检查：

SELECT COUNT(*)
FROM public.your_table
WHERE NOT ST_IsValid(geom);

修复前建议备份数据，再使用 ST_MakeValid 等方法处理。

7. 数据量太大但没有空间索引

GeoServer 图层加载慢，经常和空间索引缺失有关。PostGIS 表应确保几何字段有 GiST 索引：

CREATE INDEX your_table_geom_gix
ON public.your_table
USING GIST (geom);

ANALYZE public.your_table;

8. 前端页面是HTTPS，GeoServer是HTTP

浏览器会拦截 HTTPS 页面中的 HTTP 请求，表现为服务地址可单独访问，但页面中加载失败。解决方法是为 GeoServer 配置 HTTPS，或通过同域 HTTPS 反向代理访问。

方法比较：不同加载失败场景该用什么排查方法

问题表现 优先排查方法 可能原因 建议操作
后台图层预览失败 检查数据源和GeoServer日志 数据连接失败、坐标系错误、样式异常 测试Store连接，重新计算边界，切换默认样式
WMS返回白图 检查BBOX、CRS、样式 范围不重叠、轴顺序错误、样式不可见 用Layer Preview复制请求参数对比
WFS返回空数据 检查typeName和过滤条件 图层名错误、CQL_FILTER不匹配、数据为空 去掉过滤条件后测试GetFeature
前端不显示但后台正常 检查浏览器Network和Console CORS、404、403、混合内容、前端参数错误 复制请求URL到浏览器直接访问
图层加载很慢 检查索引、缓存、切片和样式复杂度 数据量大、无空间索引、动态渲染压力大 建立空间索引，使用GeoWebCache或矢量切片

步骤：GeoServer图层加载慢的优化建议

优化一：为PostGIS图层建立空间索引

如果你的数据来自 PostGIS，空间索引几乎是必做项。没有空间索引时，GeoServer 每次按视图范围查询都可能触发表扫描，导致 WMS 和 WFS 都很慢。

CREATE INDEX idx_roads_geom
ON public.roads
USING GIST (geom);

ANALYZE public.roads;

优化二：限制WFS返回数量

不要让前端一次性请求几十万条要素。WFS 更适合查询和编辑，不适合无节制地全量渲染大数据。

建议使用：

  • bbox 空间过滤。
  • 分页参数。
  • 按属性条件过滤。
  • 只返回必要字段。
  • 大数据展示改用 WMS、WMTS 或矢量切片。

优化三：使用GeoWebCache缓存瓦片

对于相对稳定的底图、行政区、道路、水系等图层，建议使用 GeoWebCache 发布缓存瓦片。动态 WMS 每次都要渲染图片，而缓存瓦片可以显著降低重复请求压力。

适合缓存的图层：

  • 更新频率低的基础地理数据。
  • 样式固定的专题图。
  • 访问量较大的公共服务图层。

不适合缓存的图层：

  • 频繁变化的实时数据。
  • 依赖复杂用户过滤条件的图层。
  • 每次请求样式都不同的临时分析结果。

优化四：简化SLD样式

复杂 SLD 会增加渲染成本。尤其是大量规则、复杂标签、外部图标、透明叠加和几何转换函数，都会影响 GeoServer 图层加载速度。

优化建议：

  • 减少不必要的分类规则。
  • 按比例尺控制标注显示。
  • 避免所有缩放级别都显示密集标签。
  • 提前在数据库中生成渲染字段，减少服务端表达式计算。

优化五：栅格数据构建金字塔和压缩

如果发布的是 GeoTIFF 或影像数据，图层加载慢可能与栅格文件过大有关。建议使用金字塔、内部切片和合适压缩方式。

gdaladdo -r average your_raster.tif 2 4 8 16 32

对于生产服务，还应考虑使用 Cloud Optimized GeoTIFF、影像镶嵌或专门的瓦片服务方案。

常见错误代码集：从HTTP状态快速定位问题

错误代码 常见含义 排查方向
400 Bad Request 请求参数错误 检查 service、request、layers、typeName、bbox、srs/crs 等参数
401 Unauthorized 未登录或认证失败 检查 GeoServer 安全配置、用户名密码、Token 或代理认证
403 Forbidden 没有访问权限 检查工作区、图层、服务级权限配置
404 Not Found 地址或资源不存在 检查 GeoServer 路径、工作区名、图层名、服务端点
405 Method Not Allowed 请求方法不允许 检查 GET/POST 方法、代理转发规则
500 Internal Server Error 服务端处理异常 查看 GeoServer 日志，重点检查数据源、样式、几何、内存
502 Bad Gateway 网关无法连接后端 检查 Nginx、Tomcat、Docker、GeoServer 服务状态
504 Gateway Timeout 请求超时 检查数据量、空间索引、SQL性能、渲染复杂度、代理超时设置

检查清单：发布后图层无法加载时按这个顺序排查

  • 确认 GeoServer 服务本身可以访问。
  • 进入 Layer Preview，检查图层预览是否正常。
  • 检查 Store 数据源连接是否成功。
  • 确认图层 Enabled 状态已开启。
  • 重新计算 Native Bounding Box 和 Lat/Lon Bounding Box。
  • 确认 Native SRS 和 Declared SRS 与数据实际坐标系一致。
  • 切换默认样式，排除 SLD 样式问题。
  • 直接访问 WMS GetMap 请求，检查是否返回图片。
  • 直接访问 WFS GetFeature 请求，检查是否返回要素。
  • 核对 layers 或 typeName 是否包含工作区前缀。
  • 检查 WMS 版本和 EPSG:4326 坐标轴顺序。
  • 打开浏览器 Network，查看请求状态码。
  • 打开浏览器 Console，检查 CORS 和 Mixed Content 报错。
  • 查看 GeoServer 日志中的 ServiceException 和 Caused by。
  • 如果加载慢，检查 PostGIS 空间索引、WFS返回数量、GeoWebCache缓存和SLD复杂度。

FAQ：GeoServer服务发布后图层无法加载常见问题

GeoServer后台预览正常，为什么前端OpenLayers不显示？

优先检查前端请求 URL、工作区图层名、WMS 版本、投影、BBOX 和跨域。后台预览正常说明 GeoServer 能渲染图层，前端不显示通常是请求参数或浏览器安全策略问题。

GeoServer WMS图层不显示但请求返回200怎么办？

HTTP 200 只说明请求被处理了，不代表图层有内容。你需要检查返回图片是否透明、BBOX 是否覆盖数据、CRS 是否正确、SLD 样式是否可见，以及 WMS 1.3.0 下 EPSG:4326 的坐标轴顺序。

GeoServer WFS请求报错应该先看哪里？

先看返回的 XML 或 JSON 错误内容，再看 GeoServer 日志。常见原因包括 typeName 写错、图层未启用 WFS、过滤条件错误、输出格式不支持、PostGIS 几何无效。

为什么发布PostGIS图层后加载很慢？

常见原因是空间索引缺失、数据量过大、SQL视图复杂、样式规则过多、标注密集或 WFS 一次性返回过多要素。应优先建立 GiST 空间索引，并用 bbox 限制查询范围。

GeoServer图层边界范围错误会导致不显示吗？

会。边界范围错误会影响预览、WMS BBOX、图层定位和前端缩放到图层功能。发布图层后建议点击 Compute from data 和 Compute from native bounds 重新计算边界。

Shapefile发布后没有显示，是不是编码问题？

编码问题主要影响属性乱码，不一定导致图形不显示。Shapefile 不显示更常见的原因是 shp、shx、dbf、prj 文件不完整，坐标系缺失，文件路径权限异常，或数据范围计算错误。

GeoServer返回500错误如何处理？

500 是服务端异常，需要看 GeoServer 日志。常见原因包括数据库连接失败、SLD解析错误、几何无效、内存不足、数据文件损坏或插件兼容问题。不要只看浏览器状态码。

是否应该用WFS在前端加载所有矢量数据？

不建议。WFS 适合查询、编辑和小规模矢量交互。如果数据量大，应考虑 WMS、WMTS、GeoWebCache、矢量切片或后端分页查询。

结论：用“后台预览—服务请求—前端网络—日志”的顺序定位问题

GeoServer服务发布后图层无法加载，最有效的排查方式不是猜，而是按链路验证。先看 GeoServer 后台图层预览，再直接测试 WMS GetMap 或 WFS GetFeature，然后检查浏览器 Network 和 Console，最后结合 GeoServer 日志定位服务端异常。

如果是图层不显示，重点查坐标系、BBOX、样式和请求参数；如果是前端不加载，重点查图层名、跨域、HTTPS混合内容和权限；如果是加载慢，重点查空间索引、缓存、WFS返回量和样式复杂度。按本文的检查清单走一遍，大多数 GeoServer 图层无法加载问题都可以被快速定位并修复。
