GeoServer服务发布后图层无法加载？排查与优化实战手册（附：常见错误代码集）

wowwwai GIS研习社 · 工具流程与项目排障

如果你遇到“GeoServer服务发布后图层无法加载？排查与优化实战手册（附：常见错误代码集）”这个问题，通常不要先急着重装 GeoServer。图层无法加载往往不是单一原因，而是由数据源连接、坐标系、样式、权限、跨域、切片缓存或前端请求参数中的某一环出错导致。本文按实际项目排查顺序，帮助你快速定位 GeoServer 图层加载失败的原因，并给出可操作的优化方法。

引言：GeoServer 图层无法加载先看哪里

GeoServer 图层发布成功，并不代表地图一定能正常显示。很多新手看到图层在管理后台已经“保存成功”，就以为服务没有问题，但真正加载图层时可能出现空白地图、瓦片 404、WMS 返回 XML 错误、WFS 无数据、OpenLayers 或 Leaflet 控制台报跨域错误。

排查 GeoServer 图层无法加载，建议先分清楚三类现象：

• GeoServer 图层预览也打不开：多半是数据源、图层配置、坐标系或样式问题。
• GeoServer 图层预览正常，前端地图打不开：多半是请求地址、图层名、坐标系、CORS 跨域、代理或前端参数问题。
• 能打开但很慢或局部空白：多半是数据量、空间索引、样式渲染、切片缓存或服务并发配置问题。

实战建议：先用 GeoServer 自带的 Layer Preview 验证服务，再用浏览器开发者工具检查网络请求，最后再排查数据库、样式和服务器性能。

背景：为什么 GeoServer 服务发布成功但图层无法加载

GeoServer 的一次地图加载，通常要经过多个环节：浏览器或 GIS 客户端发起 WMS、WMTS、WFS 请求；GeoServer 解析工作区、图层名、样式和坐标系；再去 Shapefile、GeoPackage、PostGIS、Oracle Spatial 等数据源读取空间数据；最后渲染成图片或返回要素数据。

只要其中一个环节配置不一致，就可能出现 GeoServer 图层无法加载。例如：

• 前端请求的图层名写成了 workspace:layer，但实际工作区或图层名不同。
• 数据源密码修改后，GeoServer 数据存储仍使用旧连接信息。
• 图层原始坐标系未声明，导致 WMS 请求范围计算错误。
• SLD 样式字段引用了不存在的属性名。
• 浏览器访问 GeoServer 服务时被 CORS 跨域策略拦截。
• PostGIS 表没有空间索引，加载大范围地图时响应超时。

所以，解决 GeoServer 服务发布后图层无法加载，核心不是“猜错误”，而是建立一套稳定的排查路径。

原理：GeoServer 图层加载链路与常见失败点

1. WMS、WFS、WMTS 加载逻辑不同

GeoServer 常见服务包括 WMS、WFS 和 WMTS。它们的加载失败原因有重叠，但排查重点不同。

服务类型	返回内容	常见用途	常见加载失败原因
WMS	地图图片	底图叠加、专题图展示	图层名错误、坐标系不匹配、样式错误、范围错误
WFS	矢量要素	查询、编辑、前端矢量渲染	字段权限、输出格式、要素数量过大、跨域问题
WMTS	地图瓦片	高性能切片地图	缓存未生成、GridSet 不匹配、瓦片坐标错误、GeoWebCache 配置问题

如果你只是想确认图层是否能显示，优先测试 WMS 图层预览。如果前端需要读取要素属性，再测试 WFS。如果项目使用切片服务，再进一步检查 WMTS 或 GeoWebCache。

2. GeoServer 图层发布不是最终验证

GeoServer 后台保存图层时，主要检查配置是否能写入，并不一定完整验证所有地图比例尺、所有样式规则、所有请求坐标系和所有前端参数。因此，发布成功后仍然可能在实际请求中失败。

尤其是以下配置，保存时不一定立即暴露问题：

• 图层边界框计算不正确。
• 坐标参考系统 EPSG 代码填写错误。
• SLD 中引用了不存在的字段。
• PostGIS 中几何字段存在无效几何。
• WMS 请求的 BBOX 与图层真实范围完全不相交。
• 前端使用 EPSG:3857，但服务请求仍按 EPSG:4326 传参。

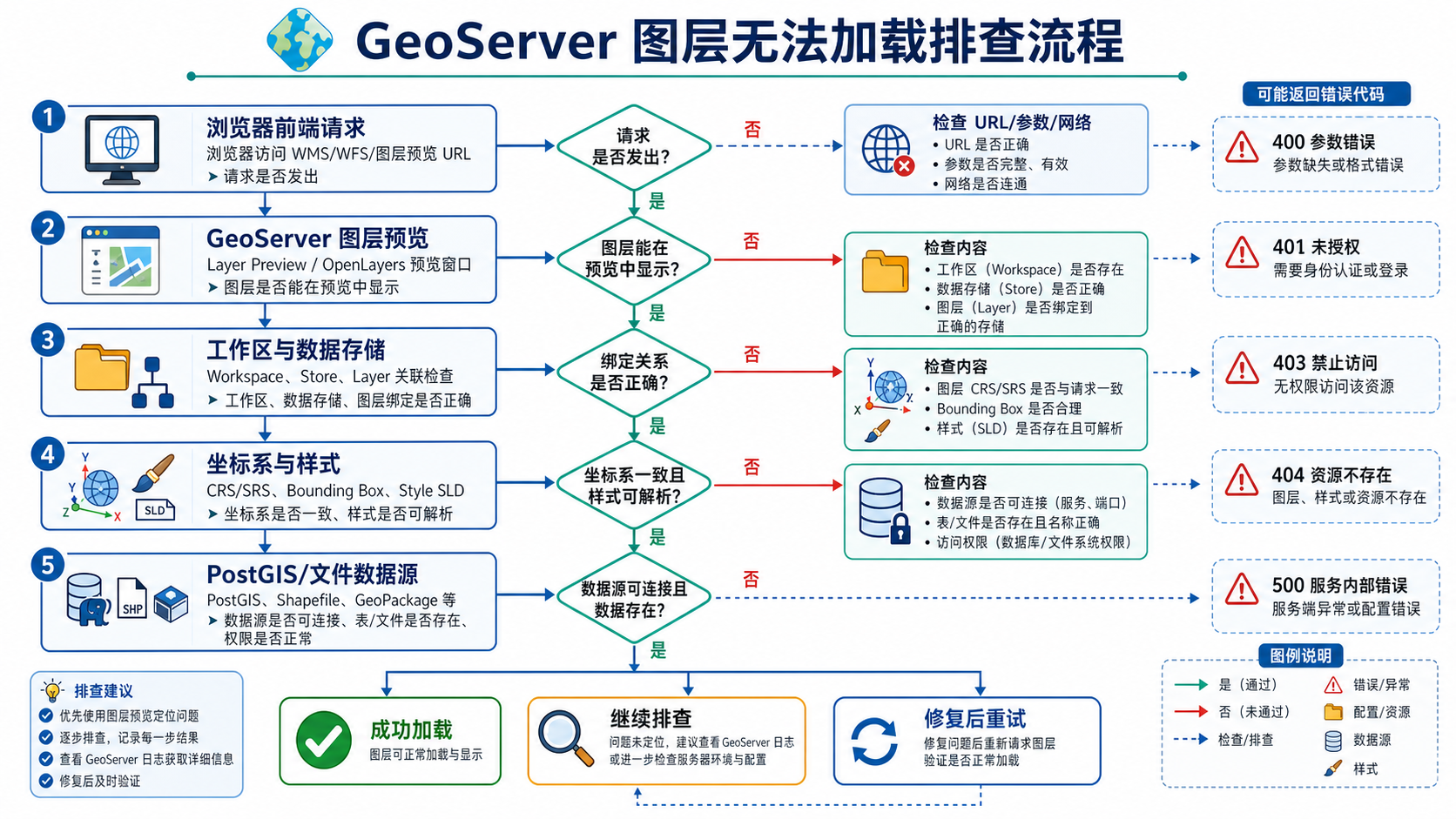

步骤：GeoServer 图层无法加载的实战排查流程

步骤 1：先用 GeoServer 图层预览验证服务本身

进入 GeoServer 管理后台，依次打开：

1. Layer Preview 或“图层预览”。
2. 找到目标图层。
3. 点击 OpenLayers 预览。
4. 观察地图是否显示、是否空白、是否弹出 XML 错误。

如果图层预览都无法显示，说明问题大概率在 GeoServer 内部配置或数据源，不要先排查前端代码。

常见检查项：

• 图层是否处于启用状态。
• 工作区是否启用。
• 数据存储是否连接成功。
• 图层默认样式是否存在。
• 图层边界框是否已正确计算。

步骤 2：检查工作区、图层名和请求地址

GeoServer WMS 请求中的图层名通常是：

workspace:layername

例如：

http://localhost:8080/geoserver/gisyxs/wms?service=WMS&version=1.1.0&request=GetMap&layers=gisyxs:roads&styles=&bbox=...&width=768&height=512&srs=EPSG:4326&format=image/png

如果前端写成 roads，但 GeoServer 中实际是 gisyxs:roads，就可能加载失败或请求到错误图层。对于 OpenLayers、Leaflet、Cesium 等前端框架，也要确认图层名大小写完全一致。

排查建议：

• 直接复制 GeoServer 图层预览中的 WMS 地址。
• 确认 layers 参数是否包含正确工作区。
• 确认 service、request、version 参数是否正确。
• 不要混用 WMS 地址和 WFS 地址。

步骤 3：检查数据源连接是否正常

如果图层来自 PostGIS、Oracle、SQL Server、Shapefile 或 GeoPackage，数据源连接是核心排查点。

在 GeoServer 后台进入：

1. Stores 或“数据存储”。
2. 打开对应数据源。
3. 点击保存或测试连接。
4. 观察是否出现数据库连接失败、文件路径不存在、权限不足等错误。

PostGIS 图层常见问题包括：

• 数据库地址、端口、用户名或密码错误。
• GeoServer 所在服务器无法访问数据库服务器。
• PostGIS 扩展未启用。
• 空间表没有主键或唯一字段。
• 几何字段类型不明确，例如混合了 Polygon 和 MultiPolygon。
• 数据库用户没有查询表或视图的权限。

可以在数据库中执行以下 SQL 快速检查：

SELECT COUNT(*) FROM public.roads;

SELECT ST_SRID(geom), GeometryType(geom), COUNT(*)
FROM public.roads
GROUP BY ST_SRID(geom), GeometryType(geom);

如果 SRID 混乱、几何类型混杂，GeoServer 图层加载可能出现范围异常、渲染失败或性能很差。

步骤 4：检查坐标系和边界框

坐标系是 GeoServer 图层无法加载的高频原因。尤其是从 CAD、Shapefile、地方坐标数据或手工导入 PostGIS 的数据，经常出现“数据有坐标，但 GeoServer 不知道它是什么坐标系”的情况。

在图层配置页面重点检查：

• Native SRS：数据原始坐标系。
• Declared SRS：GeoServer 对外声明的坐标系。
• SRS handling：坐标系处理方式。
• Native Bounding Box：原始范围。
• Lat/Lon Bounding Box：经纬度范围。

如果不确定边界框是否正确，可以点击：

• Compute from data：从数据重新计算原始边界框。
• Compute from native bounds：从原始范围计算经纬度范围。

常见错误判断方法：

• 经纬度数据的坐标一般在经度 -180 到 180、纬度 -90 到 90 范围内。
• Web 墨卡托 EPSG:3857 坐标通常是几百万级的米单位数值。
• 如果 BBOX 数值明显离谱，地图空白通常不是前端问题。

步骤 5：检查样式 SLD 是否导致渲染失败

GeoServer WMS 图层显示依赖样式。样式配置错误时，图层可能无法加载，或者只返回异常 XML。

常见 SLD 问题包括：

• 字段名写错，例如样式中使用 type，但数据字段实际为 road_type。
• 分类值大小写不一致。
• 颜色、透明度、线宽等 XML 标签格式错误。
• 使用了当前 GeoServer 环境不支持的函数或符号。
• 面图层使用了线样式，或点图层使用了面填充样式。

排查方法很简单：先把图层切换为 GeoServer 默认样式。如果默认样式能显示，自定义 SLD 不能显示，问题基本就在样式。

步骤 6：用浏览器开发者工具检查请求响应

如果 GeoServer 图层预览正常，但业务系统中无法加载，需要打开浏览器开发者工具。

1. 按 F12 打开开发者工具。
2. 切换到 Network 或“网络”面板。
3. 刷新地图页面。
4. 找到 WMS、WFS、WMTS 或 tile 请求。
5. 查看 Status、Response、Request URL 和 Console 错误。

重点看以下信息：

• 请求是否真的发出。
• URL 是否访问了正确 GeoServer 地址。
• HTTP 状态码是 200、404、403、500 还是 503。
• Response 是图片、JSON、XML 错误，还是空响应。
• 控制台是否有 CORS 跨域错误。

步骤 7：检查跨域 CORS 和代理配置

WebGIS 前端调用 GeoServer 时，经常遇到跨域问题。典型错误类似：

Access to XMLHttpRequest at 'http://server:8080/geoserver/...' from origin 'http://webapp:3000' has been blocked by CORS policy.

如果使用 OpenLayers 加载 WMS 图片，有时看起来像图层不显示；如果使用 WFS 读取 GeoJSON，跨域问题会更明显。

解决方式通常有三种：

• 在 GeoServer 所在的 Servlet 容器中启用 CORS。
• 通过 Nginx 反向代理统一前端和 GeoServer 域名。
• 在后端服务中转发 GeoServer 请求。

生产环境更推荐使用 Nginx 反向代理，便于统一 HTTPS、域名、缓存和访问控制。

步骤 8：检查图层数据量和性能瓶颈

如果图层能加载但很慢，或者缩放到小比例尺时卡死，问题通常不是“发布失败”，而是渲染压力太大。

常见优化方向：

• PostGIS 表为几何字段创建 GiST 空间索引。
• 为常用过滤字段创建普通索引。
• 使用比例尺控制 SLD，不在全国范围显示所有细小要素。
• 将静态底图改为 GeoWebCache 切片。
• 对超大矢量数据做简化、分层或瓦片化。
• 避免 WFS 一次返回几十万条要素到浏览器。

PostGIS 空间索引示例：

CREATE INDEX roads_geom_gix
ON public.roads
USING GIST (geom);

ANALYZE public.roads;

如果是面数据，还要检查几何有效性：

SELECT COUNT(*)
FROM public.parcels
WHERE NOT ST_IsValid(geom);

常见坑：GeoServer 图层加载失败的高频误区

坑 1：只看后台“发布成功”，不看图层预览

GeoServer 后台保存成功只是第一步。真正判断服务是否可用，要看 WMS/WFS 请求能否返回正确结果。图层预览是最直接的验证入口。

坑 2：坐标系 EPSG 代码填对了，但数据本身不是这个坐标系

很多项目会把地方坐标、CGCS2000、高斯投影或 Web 墨卡托误填为 EPSG:4326。这样图层可能发布成功，但加载时范围完全错误，地图自然空白。

坑 3：WMS 版本导致坐标轴顺序变化

WMS 1.3.0 对某些坐标系存在坐标轴顺序差异，特别是 EPSG:4326 场景。前端如果传参不匹配，可能出现空白地图。排查时可临时测试 WMS 1.1.1 或 1.1.0，观察结果是否变化。

坑 4：SLD 样式字段名和数据库字段名不一致

样式中引用字段时，必须与 GeoServer 识别到的属性名一致。PostGIS 视图、大小写字段、中文字段名都可能引发样式匹配失败。

坑 5：前端请求的不是同一个 GeoServer 实例

开发环境、测试环境、生产环境如果同时存在，很容易复制错 URL。建议在请求地址中明确环境，并使用统一配置文件管理服务地址。

坑 6：把 WFS 当作大数据量地图渲染方案

WFS 返回的是要素数据，不适合无节制地把大量矢量数据直接丢给浏览器。大数据量展示优先考虑 WMS、WMTS、矢量瓦片或后端分页查询。

方法比较：不同场景下如何选择排查与优化方案

场景	优先检查	推荐处理	不推荐做法
图层预览空白	坐标系、边界框、样式	重新计算边界框，切换默认样式测试	直接修改前端代码
图层预览报错	数据源、SLD、GeoServer 日志	查看错误堆栈，定位具体图层或字段	盲目重启服务器
前端地图空白	请求 URL、图层名、CORS	复制图层预览 URL 对比参数	只看地图页面不看 Network
加载很慢	空间索引、比例尺样式、切片缓存	PostGIS 建索引，启用 GeoWebCache	让 WFS 返回全量数据
局部区域显示异常	无效几何、数据范围、样式规则	修复几何，分区域验证数据	认为是浏览器渲染问题

简单来说：服务不可用先查配置，前端不可用先查请求，性能不可用先查数据和渲染策略。

检查清单：GeoServer 图层无法加载快速定位表

实际项目中，可以按下面清单逐项排除：

• 图层状态：工作区、数据存储、图层是否启用。
• 图层名称：前端请求是否使用正确的 workspace:layer。
• 服务类型：WMS、WFS、WMTS 地址是否混用。
• 数据源：数据库连接、文件路径、权限是否正常。
• 坐标系：Native SRS、Declared SRS、BBOX 是否合理。
• 样式：默认样式是否可显示，自定义 SLD 是否有字段错误。
• 请求参数：layers、styles、srs/crs、bbox、format 是否正确。
• 浏览器响应：Network 中状态码和返回内容是否正常。
• 跨域：Console 是否出现 CORS 错误。
• 性能：PostGIS 是否有空间索引，是否启用切片缓存。
• 日志：GeoServer 日志中是否有明确异常信息。

常见错误代码集

错误或状态码	常见含义	排查方向
404 Not Found	请求路径不存在或服务地址错误	检查 GeoServer 根路径、工作区、服务 URL、反向代理路径
403 Forbidden	无访问权限	检查 GeoServer 安全规则、用户权限、代理访问控制
500 Internal Server Error	GeoServer 内部异常	查看 GeoServer 日志，重点检查数据源、样式、几何错误
503 Service Unavailable	服务不可用或后端过载	检查 GeoServer 是否启动、Tomcat 状态、数据库连接池、服务器资源
ServiceException	OGC 服务请求异常	查看 XML 中的 exceptionCode 和具体 message
LayerNotDefined	图层未定义	检查 layers 参数和工作区名称
StyleNotDefined	样式未定义	检查 styles 参数和默认样式配置
InvalidSRS 或 InvalidCRS	坐标系参数无效	检查 EPSG 代码、WMS 版本、srs 与 crs 参数
Could not connect to data store	数据源连接失败	检查数据库地址、端口、账号、密码、网络和驱动
CORS policy blocked	浏览器跨域拦截	配置 CORS 或使用 Nginx 反向代理

FAQ：GeoServer 服务发布后图层无法加载常见问题

1. GeoServer 图层预览能打开，但 OpenLayers 中不显示怎么办？

先复制图层预览中的 WMS 请求地址，对比 OpenLayers 里的 url、LAYERS、VERSION、FORMAT、TILED 等参数。然后打开浏览器 Network 面板，查看请求是否返回图片。如果返回 XML 错误，说明前端参数仍有问题；如果请求被 CORS 拦截，需要处理跨域。

2. GeoServer 图层显示空白，但没有报错是什么原因？

最常见原因是坐标系或边界框错误。检查图层配置中的 Native Bounding Box 和 Lat/Lon Bounding Box，确认数据范围是否合理。也要检查前端地图视图坐标系是否与 WMS 请求坐标系匹配。

3. PostGIS 图层发布后加载很慢怎么优化？

优先为几何字段创建 GiST 空间索引，并执行 ANALYZE 更新统计信息。其次检查 SLD 是否在小比例尺渲染了过多要素。对于静态展示图层，建议启用 GeoWebCache 或发布 WMTS 切片服务。

4. WFS 请求返回数据太大导致浏览器卡死怎么办？

不要让 WFS 一次返回全量要素。可以使用 bbox、属性过滤、分页、最大要素数限制，或改用 WMS/WMTS 展示地图。WebGIS 前端如果需要交互查询，应按当前视图范围或点击位置按需请求。

5. 修改了 GeoServer 样式后图层仍显示旧效果怎么办？

可能是浏览器缓存、GeoWebCache 切片缓存或前端缓存导致。可以刷新样式后清理相关图层缓存，或在请求中临时增加版本参数测试。若使用 WMTS，必须注意切片缓存不会因为 SLD 改动自动全部重建。

6. GeoServer 报 LayerNotDefined 如何处理？

检查请求中的 layers 参数是否和 GeoServer 图层名称一致，尤其是工作区前缀。例如实际图层是 demo:landuse，请求写成 landuse 或 Demo:landuse 都可能失败。

7. 为什么 WMS 1.3.0 下 EPSG:4326 图层位置不对？

WMS 1.3.0 对部分坐标系采用不同的坐标轴顺序，EPSG:4326 场景容易出现经纬度顺序不一致。可以对比测试 WMS 1.1.1，并检查前端框架中 CRS 和 BBOX 参数生成方式。

结论：用排查链路解决 GeoServer 图层无法加载

GeoServer服务发布后图层无法加载，最有效的处理方式是按链路排查，而不是凭感觉修改配置。先看 GeoServer 图层预览，再查数据源、坐标系、边界框和样式；如果后台预览正常，再查前端请求、跨域和代理；如果能显示但很慢，再优化空间索引、比例尺样式和切片缓存。

对于 GIS 项目交付，建议把本文的检查清单作为发布验收步骤。每发布一个 GeoServer 图层，都至少验证图层预览、WMS 请求、坐标系范围、默认样式、前端加载和性能表现。这样可以显著减少上线后“图层空白”“地图卡死”“服务报错但不知道原因”的问题。
