arcmap入门指南，全面解析arcmap基础与应用

当你第一次打开 ArcMap，面对层级繁多的工具箱、投影参数与符号系统，很容易被淹没：数据该如何组织？和坐标系相关的报错又该怎么解？如何把分析过程做成半自动？作为 GIS 研习社的 Dr.gis，我将从“是什么/为什么→怎么做”的路径，帮你迅速建立可靠的知识框架，并给出可复用的实践步骤与脚本。

ArcMap 是什么：体系、对象与文件

ArcMap 是 ArcGIS Desktop 套件的核心应用，用于数据制图、编辑与分析，常与 ArcCatalog（数据管理）和 ArcToolbox（地理处理）配合使用。理解 ArcMap，需从数据模型与项目结构入手：

• 数据模型：矢量（点/线/面）、栅格（像元网格）、表（属性/事件表）。
• 数据容器：Shapefile（轻量，字段与编码受限）、文件地理数据库 GDB（推荐，支持拓扑、域/子类型、版本化）、企业级地理数据库（多用户、版本化、权限）。
• 工程文件：MXD 仅保存“引用与表现”（图层路径、符号、版面），不保存数据本体。

小贴士：将项目数据集中到同一文件地理数据库中，并对要素类启用空间索引，可显著提升显示与分析效率。

为什么选择它：可靠的工具链与生态

• 工具完备：数百个地理处理工具覆盖投影、叠加、邻近、栅格、空间统计等任务。
• 标准兼容：良好支持常见坐标参考系统、EPSG 库与 OGC 标准数据格式。
• 可自动化：ModelBuilder 图形化建模可无代码复用流程；arcpy 支持批处理与参数化。

尽管 ArcGIS Pro 是新一代平台，但在不少政企与存量工程中，ArcMap 仍是事实标准。掌握其“黄金路径”，可兼顾稳定性与效率。

坐标参考系统：是什么与为什么

坐标参考系统（CRS）定义“地球上的位置如何在二维地图表达”。分为两大类：

• 地理坐标系（经纬度，如 WGS84、CGCS2000）：角度单位，适合数据交换与定位。
• 投影坐标系（米/英尺，如 Web Mercator、UTM、高斯-克吕格）：平面度量与分析首选。

核心原则：层内数据的空间参考要一致；叠加分析前需投影到同一投影坐标系；“定义投影”与“投影”不是一回事。

• Define Projection：给“无坐标定义但坐标值已知”的数据打标签，绝不改变坐标值。
• Project：在不同坐标系间数学变换，改变坐标值；跨基准面需指定地理转换参数。

# arcpy 投影示例：将 WGS84 的道路要素投影到 CGCS2000 / Gauss-Kruger 3° 带
import arcpy
arcpy.env.overwriteOutput = True
in_fc = r"D:city.gdbroads_wgs84"
out_fc = r"D:city.gdbroads_cgcs2000_gk"
out_cs = arcpy.SpatialReference(4526)  # CGCS2000
# 若分带投影，可使用投影文件或工厂代码；地理转换视源/目标而定
arcpy.management.Project(in_fc, out_fc, out_cs,
                         transform_method="WGS_1984_To_CGCS2000")

数据组织与命名：从一开始就少踩坑

• 目录结构：project_root/data.gdb、mxds、scripts、docs 分离。
• 命名规范：小写下划线、前缀表达阶段和空间参考，如 roads_gk2000_3z。
• 元数据：在 ArcCatalog 填写摘要、范围、数据来源，便于审计与再利用。

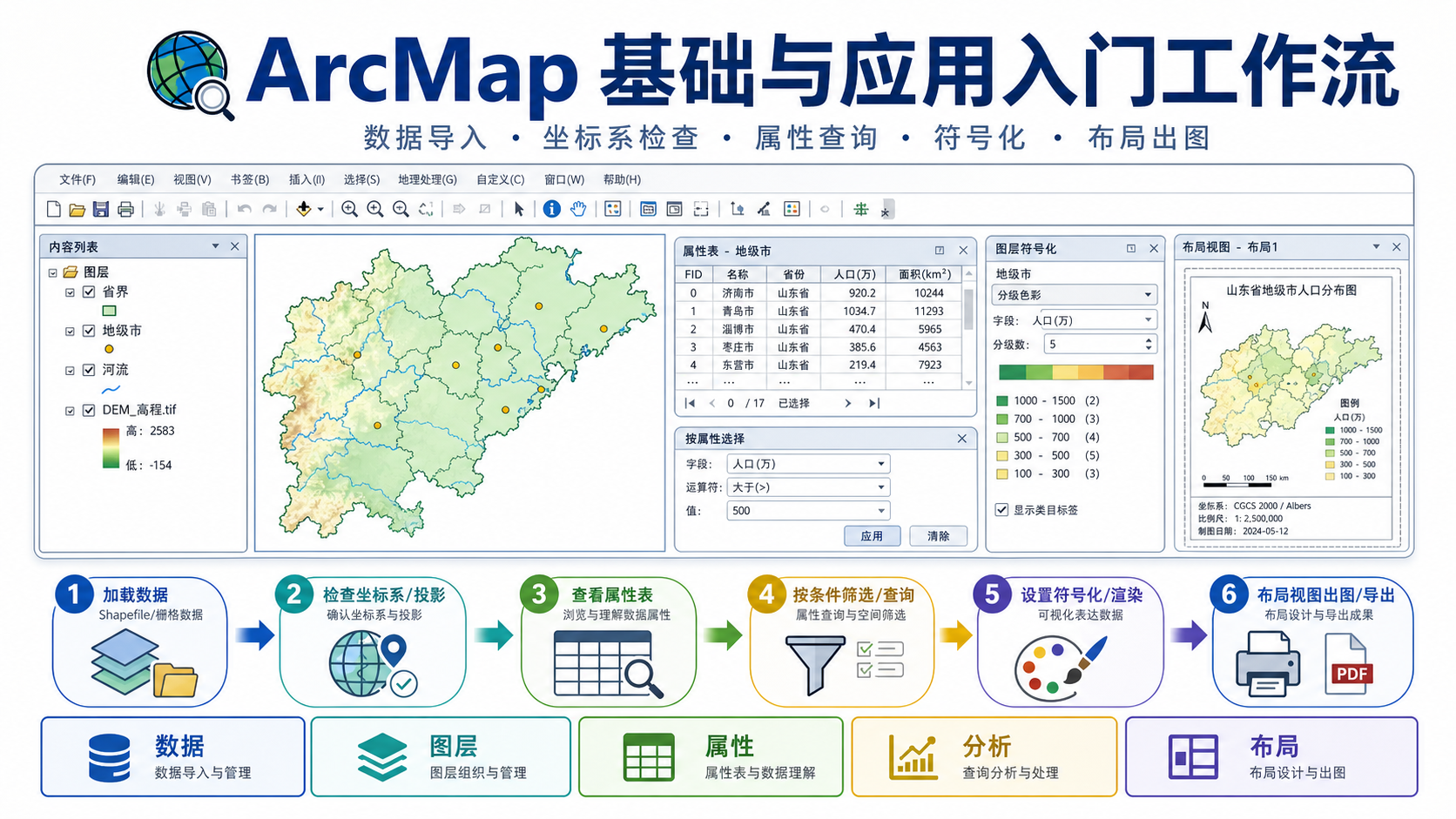

可视化与制图：从数据到地图的三步走

1. 符号化：选择渲染器（唯一值/分级/点密度）。分级推荐“自然断点”用于异质数据，“等距/分位数”用于对比。
2. 标注：启用 Maplex 引擎，设置优先级与避让规则；给重要类别定义标签类。
3. 版面：切换 Layout View，添加比例尺、指北针、图例与制作说明；统一字体与色板。

导出时优先 PDF（矢量保真），若含影像可勾选图像压缩，控制在 150–300 dpi 以平衡质量与体积。

编辑与质量控制：把数据“做对”

• 编辑会话：开启/保存/停止三步不省略，避免 MXD 崩溃导致未保存的编辑丢失。
• 捕捉：设置捕捉容差与类型（端点/顶点/边），确保拼接无缝。
• 拓扑规则（GDB）：如“面不重叠/不留缝”“线端点必须在面内”，并运行 Validate 发现异常。
• 域与子类型：限定字段取值并按子类型自动赋默认符号、模板，减少人工错误。

地理处理与自动化：从点击到流程

将高频任务做成可复用流程，是效率倍增器。

• ModelBuilder：将 Buffer→Erase→Dissolve 等串接，参数化输入与缓冲距离，保存为工具。
• 批处理：对模型或工具右键“批处理”，喂入多组参数，生成批量结果。
• arcpy：对模型右键“导出→Python 脚本”，作为脚本模板维护。

# 批量投影 + 缓冲 + 融合：自动化日常分析
import arcpy, os
arcpy.env.workspace = r"D:city.gdb"
arcpy.env.overwriteOutput = True

in_list = ["roads", "river", "greenbelt"]
proj = arcpy.SpatialReference(3857)  # Web Mercator 示例，可替换为本地投影
buf_dist = "200 Meters"

tmp = []
for fc in in_list:
    out_fc = f"{fc}_p"
    arcpy.management.Project(fc, out_fc, proj)
    buf_fc = f"{fc}_buf"
    arcpy.analysis.Buffer(out_fc, buf_fc, buf_dist, dissolve_option="ALL")
    tmp.append(buf_fc)

arcpy.management.Merge(tmp, "merged_impact")
arcpy.management.Dissolve("merged_impact", "impact_dissolve")

栅格要点：分辨率、范围与环境

• 像元大小：分辨率决定分析尺度；过细会放大噪声与耗时。
• 环境设置：Set Environment 中统一设置 Snap Raster、Cell Size、Extent，保障结果对齐。
• 常用操作：Slope/Aspect（地形）、Reclassify（阈值）、Raster Calculator（表达式）。

性能优化：让地图“飞起来”

• 文件地理库：优先 GDB 并创建字段索引；禁用不必要的 Join/Relate。
• 图层显示：Scale Range 控制小比例尺隐藏高密要素，使用要素缓存。
• 符号渲染：复杂标记图层会显著拖慢渲染；必要时输出中间结果为图层文件（.lyr）。
• MXD 维护：定期“另存为”清理冗余引用；损坏时用“空白 MXD + 拖拽图层”方式修复。

常见问题与排查

• 标注不显示：检查比例尺可见性、标注冲突、字段为空、透明度过高。
• 叠加偏移：确认坐标定义正确；跨基准转换是否设置；所有图层统一到同一投影。
• 工具失败：查看 Results 中的消息；检查字段长度类型、几何错误（Repair Geometry）。
• 数据被占用：关闭编辑会话与连接；若为 GDB，清除锁文件（.lock）。

实践案例：评估居住区到公园的步行可达性

目标：识别距公园入口 500 米范围内的居住小区，并统计覆盖率。

1. 准备数据：居住区面、道路线、公园入口点（统一到同一投影坐标系，单位为米）。
2. 构建步行近似：若无网络分析扩展，用道路中心线 50 米缓冲生成“步行廊道”。
3. 对公园入口点做 500 米缓冲，并与步行廊道求交，得到“可达区域”。
4. 将居住区与可达区域叠加（Identity/Intersect），计算居住区被覆盖比例。
5. 按覆盖率分级渲染，输出布局与统计表。

[入口点] --500m缓冲--> (候选服务区)
                 ∩
[道路50m缓冲]  ---------> (可步行覆盖区)
                 ∩
[居住区面]    ---------> (覆盖比例统计)

最佳实践清单

• 先定义再分析：明确坐标与单位，统一环境参数。
• 用 GDB 管数据：一处存放、一套规则、一个真相。
• 模型化流程：高频任务尽量 ModelBuilder + 脚本化，减少点选失误。
• 版本与备份：数据/脚本/版面分版本存档，关键节点导出中间产物。
• 记录元数据：来源、时间、处理步骤、坐标系、已知问题，写清楚以便审计与复现。

参考文献

• Esri ArcGIS Desktop Help：ArcMap、ArcCatalog、ArcToolbox 权威文档
• Esri arcpy 文档：Python 自动化接口说明
• Esri 投影与地理变换常见问题
• EPSG Geodetic Parameter Registry：坐标参考系统参数库
• OGC Standards：地理信息互操作标准

结语

从数据组织、坐标体系到符号化、制图与自动化，本指南给出了在 ArcMap 上手与进阶的关键路径：统一空间参考、用 GDB 管理数据、用模型与脚本固化流程、用环境参数保证可复现性。把这些基础打牢，复杂项目才能稳步推进。
