arcmap教程入门指南，轻松掌握arcmap基础教程要点

很多 GIS 初学者在打开 ArcMap 后，不知道从哪一步开始搭建可靠的制图与分析流程。作为 Dr.gis（GIS研习社创始人），我将以实践者的视角，用通俗例子帮你从概念到上手，再到自动化与质量控制，形成可复用的方法论。

核心概念与数据模型：它是什么

ArcMap 是 ArcGIS Desktop 套件中承担可视化、制图与地理处理的桌面应用，围绕图层（Layer）、数据框（Data Frame）与地图文档（MXD）组织工作。它支持多种数据模型，包括 Shapefile、文件地理数据库（File Geodatabase, GDB）、栅格（Raster）等。理解数据模型与图层渲染是后续所有分析的基础。

• 图层（Layer）：数据在地图中的表现与渲染规则的组合；同一数据可有多个图层表现。
• MXD：项目文件，存放制图布局、符号、数据源路径等元信息（不直接存数据）。
• 数据框：一幅地图的坐标参考空间；可在布局视图中放置多个数据框对比。

学习它的理由：为什么值得投入

• 可复现性：标准化的制图与地理处理流程，让结果可追溯、可审计。
• 效率：地理处理工具链 + 批处理/脚本，能将数小时工作缩短到分钟级。
• 质量：坐标变换、拓扑与字段规则降低“看上去正确、实则错误”的风险。
• 协作：规范的项目结构与 MXD 配置，便于团队共享与长期维护。

环境与数据准备：从哪里开始

1. 确认 ArcGIS Desktop 版本与许可（Basic/Standard/Advanced 影响工具可用性）。
2. 在工作盘创建项目结构：data/（原始）、gdb/（处理）、mxd/（地图）、scratch/（临时）。
3. 在 ArcCatalog 新建 File Geodatabase，导入矢量/栅格，避免直接在 Shapefile 上做复杂编辑。
4. 设置数据框坐标系与数据统一投影；必要时先为无坐标数据“定义投影”，再“投影”到目标坐标系。
5. 在 Geoprocessing 选项中设置 Scratch Workspace 与 Current Workspace 到项目 GDB。

提示：在 MXD 的 Map Document Properties 勾选“Store relative pathnames”以便跨机器迁移项目。

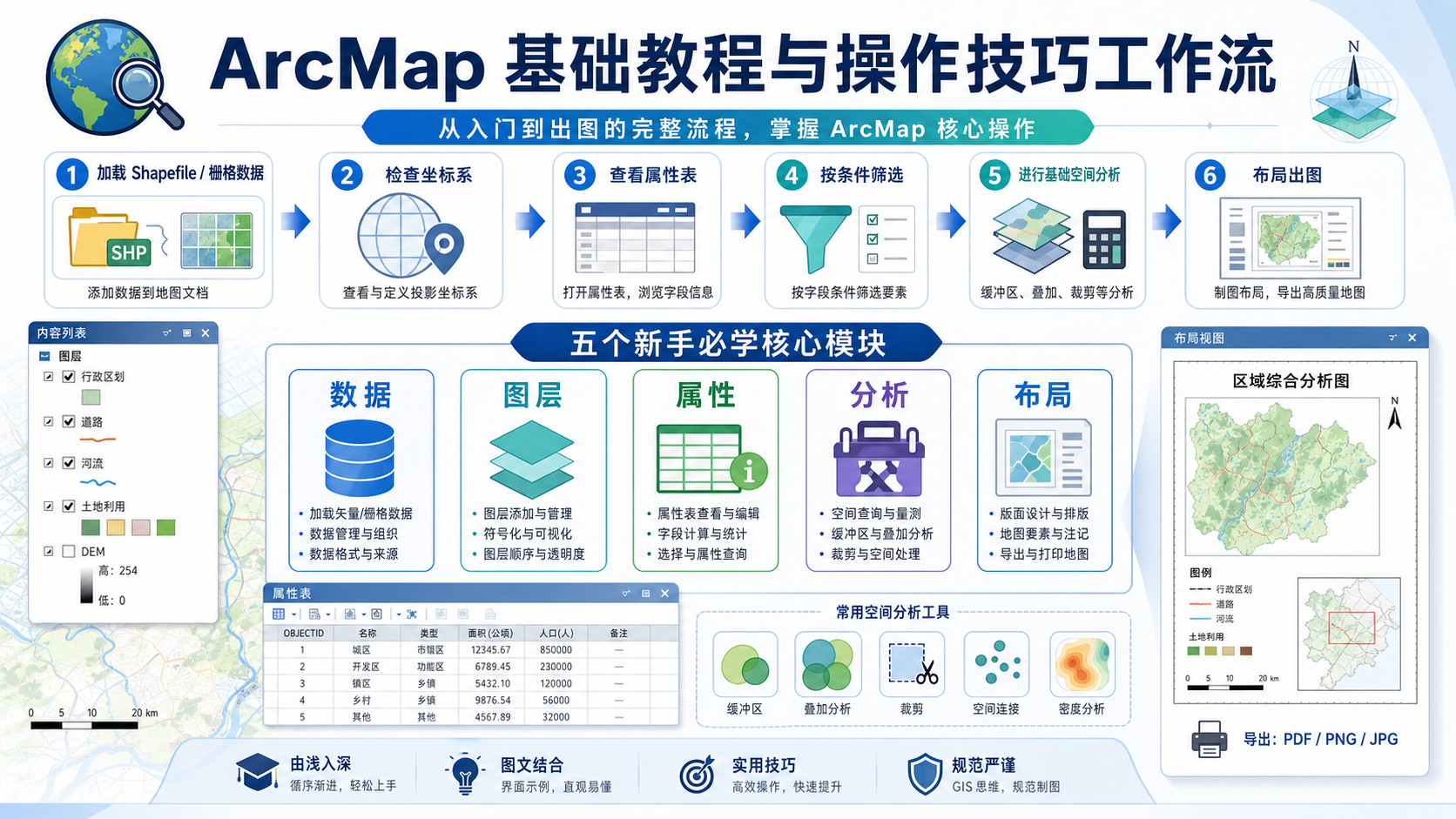

基础操作流程：从数据到地图

1. 添加数据：将矢量、栅格、表格加载为图层；检查字段类型与编码。
2. 坐标与视图：设置数据框坐标系，加载底图用于判读；必要时选择地理到投影坐标的转换。
3. 选择与查询：使用“属性选择”和“空间选择”筛出研究对象，建立临时选择集或导出要素类。
4. 编辑：在 Editor 会话中启用捕捉（Snapping），按规则编辑几何与属性。
5. 字段计算：通过 Field Calculator 进行面积/长度/分类计算，注意单位与投影。
6. 连接与关联：Join/Relate 外部表，确保关键字段类型一致并建立索引。
7. 地理处理：常见流程包括 Dissolve、Buffer、Clip、Intersect、Spatial Join、Statistics。

# 示例：道路缓冲-人口叠置-统计
# 假设已在 ArcMap 设置好工作空间
import arcpy
arcpy.env.workspace = r"D:projgdbcity.gdb"
arcpy.env.overwriteOutput = True

roads = "roads_major"          # 主要道路
pop = "pop_blocks"             # 人口网格/普查区
prj = arcpy.SpatialReference(4490)  # CGCS2000

# 1) 统一投影
roads_p = arcpy.Project_management(roads, "roads_p", prj)
pop_p   = arcpy.Project_management(pop,   "pop_p",   prj)

# 2) 生成 500 米服务缓冲
buf = arcpy.Buffer_analysis(roads_p, "roads_buf_500m", "500 Meters", dissolve_option="ALL")

# 3) 叠置统计：缓冲区内的人口总量
inter = arcpy.Intersect_analysis([buf, pop_p], "buf_pop_inter")
stats = arcpy.Statistics_analysis(inter, "pop_in_500m",
                                  statistics_fields=[["POP","SUM"]],
                                  case_field=None)

print("人口汇总完成：", stats)

[Shapefile] --(Define Projection)--> [Project] --> [Dissolve] --> [Buffer]
          --> [Intersect] --> [Statistics] --> [Map Layout]

符号化与制图布局

• 符号化：定量分级（等距、分位数、自然断点）、唯一值分类、比例符号；优先选择可辨色方案。
• 标注：Maplex 引擎能更好处理冲突；使用表达式拼接多字段标注。
• 布局：在 Layout View 添加图名、图例、比例尺、指北针、数据来源与制图者信息。
• 输出：导出 PDF/PNG/SVG 时控制分辨率与字体嵌入；图例项尽量语义化、避免术语堆砌。

坐标与投影：常见坑与避错

• 定义 vs 投影：“定义投影”仅写入元数据，不改变坐标值；“投影”会重算坐标。
• On-the-fly 投影：ArcMap 会动态投影到数据框坐标系用于显示，但量测与面积请在正确投影下计算。
• 地理转换：不同基准面之间（如 WGS84 ↔ CGCS2000）应指定相应的地理转换参数。
• 单位一致性：缓冲、面积、长度单位取决于坐标系；尽量在米制投影下进行量算。

数据编辑与质量控制

• 拓扑规则：在 GDB 建立拓扑（如“面必须不重叠”“线必须端点在面内”）以批量检查错误。
• 域与子类型：用域限制字段取值范围，用子类型划分要素类别并设默认值与规则。
• 字段设计：编码字段分离、长度预留、避免 Shapefile 的 10 字符限制。
• 元数据：记录数据来源、生产流程、投影信息与质量评估，便于复用与审核。

自动化与可复用性

• ModelBuilder：用拖拽式建模把地理处理串起来，参数化后可批处理多个区域。
• 脚本化：arcpy 封装绝大多数工具；将常用流程封装为函数，结合批量遍历与日志。
• 批处理：右键工具可批量运行；注意使用中间数据的内存清理与命名规范。

# 通用批处理模板：遍历要素类并运行同一流程
import arcpy, os
arcpy.env.workspace = r"D:projgdbadmin.gdb"
targets = arcpy.ListFeatureClasses(feature_type="Polygon")

for fc in targets:
    name = os.path.splitext(fc)[0]
    out  = f"{name}_buf"
    arcpy.Buffer_analysis(fc, out, "1000 Meters", dissolve_option="ALL")
    arcpy.RepairGeometry_management(out)

性能与稳定性建议

• 索引：为 Join/选择常用字段建立属性索引；面数据可建立空间索引。
• 图层可见尺度：为大数据量图层设置 Scale Range，减少渲染负担。
• MXD 体检：定期移除失效图层、压缩数据源、使用相对路径，必要时另存为新 MXD。
• 地理处理历史：开启消息日志；分步运行，定位慢点与错误点。

常见错误排查

• 红叹号：数据源路径失效；在 Layer Properties 重设或批量替换数据源。
• 中文乱码：检查表格编码；尽量使用 GDB 存储中文字段，避免 DBF 编码坑。
• 路径过长：Windows 路径长度限制可能导致工具失败；将工程移至浅路径。
• 权限与锁：同一数据被多个会话占用会加锁；复制到本地或关闭其他进程。
• 背景处理冲突：某些工具与背景处理不兼容；必要时关闭 Background Processing。

实战演练：城市绿地可达性（示例）

1. 准备数据：城市道路、居住地块、绿地面要素，统一投影到米制坐标。
2. 生成服务区：以道路为网络近似，先对主干道做 500m 缓冲代表步行影响区。
3. 叠置分析：Intersect 绿地与缓冲区，计算缓冲内绿地面积与人群覆盖比例。
4. 分级与制图：按覆盖比例分级渲染居住地块，加入注记与图例导出 PDF。
5. 自动化：将上述流程封装到 ModelBuilder 或 arcpy 脚本，留出缓冲距离等参数。

总结与下一步

要点回顾：理解数据模型与坐标体系是基础；以标准流程完成选择、编辑、地理处理与制图；用拓扑/域提升数据质量；通过 ModelBuilder 与 arcpy 实现自动化与复现；以索引与可见尺度保障性能。建议挑选一个城市主题项目，按本文步骤搭建可复用的工程模板。

你在项目中最常遇到的难点是坐标转换、数据质量，还是流程自动化？欢迎将问题与案例带到 GIS研习社（gisyxs.com）一起讨论与精进。
