arcmap教程入门指南，带你全面掌握arcmap10.7教程

很多同学在单位里接手到的是 ArcGIS Desktop 10.x 环境，面对庞杂的按钮与工具箱不知从何下手。我将以实践者的视角，带你从概念澄清、环境配置到常见地理处理与自动化，构建一套可复用的技能树，帮助你把零散操作整合为可靠、可复现的工作流。

它是什么：ArcMap 与 10.7 版本定位

ArcMap 是 ArcGIS Desktop 的核心应用之一，主要负责数据浏览、编辑、分析与制图；ArcCatalog 负责数据管理与元数据。10.7 是成熟稳定的企业级版本之一，广泛部署于政企与研究机构。虽然新项目逐步转向更现代的桌面端，但海量的既有工程仍运行在 10.x，掌握它依然具有现实价值。

• 核心概念：Map Document（.mxd）、Data View 与 Layout View、Layer（.lyr）、Toolbox（.tbx）、File Geodatabase（.gdb）。
• 许可层级：Basic/Standard/Advanced 决定可用工具；部分分析需扩展（Spatial Analyst、3D Analyst、Network Analyst 等）。
• 兼容性：优先使用 File Geodatabase；Shapefile 便携但字段名与类型有限制。

为什么值得学：价值与产出

• 组织适配：大量业务系统、监管报送模版与工具箱基于 10.x。
• 方法完整：覆盖从数据管理、编辑、空间分析到制图表达的全链路。
• 可复现：通过 ModelBuilder 与 ArcPy 将一次性的手工流程固化为脚本，形成“数据—流程—成果”的闭环。

怎么开始：环境与数据准备

1. 建立工程目录：建议采用结构化目录

   project/
   ├─ data_raw/      # 原始数据（只读）
   ├─ data_gdb/      # File GDB（编辑与输出）
   ├─ toolbox/       # 自定义工具箱
   ├─ scripts/       # Python/批处理
   └─ mxd/           # 地图文档

2. 创建 File Geodatabase：在 ArcCatalog 新建 .gdb，使用 Domain 与 Subtype 约束属性质量。
3. 设置地理处理环境：在 Geoprocessing → Environments...
   • Workspace/Scratch Workspace 指向 data_gdb
   • Output Coordinate System 统一为目标坐标系
   • Processing Extent/Snap Raster/Cell Size 保持一致，避免栅格错位
4. 启用后台处理：Geoprocessing → Geoprocessing Options → Enable background processing；必要时安装 64-bit 背景处理以提升稳定性与速度。

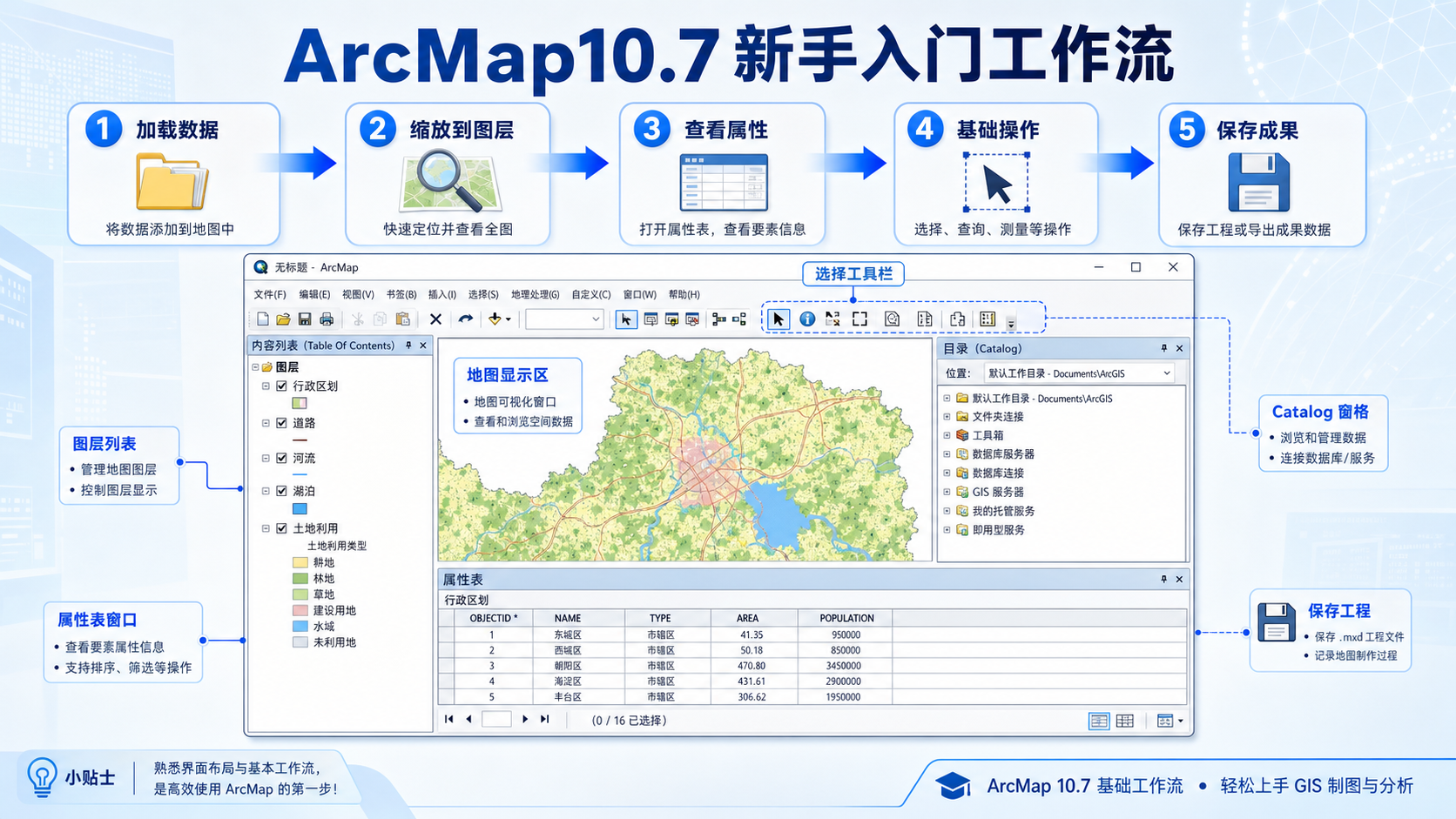

界面与对象：抓住主线不迷路

矢量数据：建模、编辑与符号化

1. 模式设计：在 .gdb 中创建 Feature Dataset（定义投影），新增 Feature Class（点/线/面），补充字段、域（Domain）、子类型（Subtype）。
2. 拓扑质量：为数据集设置 Topology 规则（如面要素“必须不重叠”、线要素“必须端点相接”），用 Validate Topology 修复。
3. 编辑流程：
   • 开启编辑会话 → 选择模板 → 捕捉设置（Snapping）
   • 构建几何 → 字段计算器规范属性
   • 保存与停止编辑，记录变更
4. 渲染与标注：
   • Categories/Quantities/Graduated Colors/Proportional Symbols 按需选择
   • 高级标注可启用 Maplex，控制避让、叠置与分段标注

栅格分析：环境参数决定结果质量

• 空间参考统一：优先用 Project Raster 进行投影转换，避免“即时投影”导致的采样误差。
• 环境一致性：统一 Cell Size、Snap Raster 和 Mask，确保多源栅格像元对齐。
• 典型工具：Slope/Hillshade/Aspect、Reclassify、Raster Calculator、Zonal Statistics、Cost Distance。

典型工作流：从要素圈定到影响评估

1. 清洗与标准化：Repair Geometry → Project/Define Projection → 字段规范（长度、类型、别名）。
2. 空间子集：Clip 或 Select By Location 获取研究区内对象。
3. 聚合与缓冲：Dissolve 同类并合 → Buffer 生成影响带。
4. 叠加分析：Intersect/Union 计算多因子空间关系；Spatial Join 汇聚属性。
5. 汇总输出：Summary Statistics 或 Dissolve + 统计字段得出指标。

# ArcMap 10.7 / Python 2.7
import arcpy, os
arcpy.env.workspace = r"D:projectdata_gdbwork.gdb"
arcpy.env.overwriteOutput = True

aoi = "AOI"                       # 研究区面
pois = "POI_All"                  # 兴趣点
roads = "Road_Main"               # 主干道线

clip_pois = "POI_in_AOI"
buf_roads = "Road_Buffer_500m"
impacted = "POI_Impacted"

# 空间子集
arcpy.Clip_analysis(pois, aoi, clip_pois)

# 缓冲分析（扁平端，保留全部）
arcpy.Buffer_analysis(roads, buf_roads, "500 Meters",
                      line_side="FULL", line_end_type="FLAT",
                      dissolve_option="NONE")

# 叠加：求受影响 POI
arcpy.Intersect_analysis([clip_pois, buf_roads], impacted, "ALL")

# 汇总：按类别统计数量
out_table = "POI_Impact_Count"
arcpy.Statistics_analysis(impacted, out_table, [["OBJECTID","COUNT"]], "Category")

print("Done:", impacted, out_table)

可复用性要点：把参数抽象为变量（缓冲距离、选择条件、工作空间），将脚本与 .tbx 工具封装在一起，通过“ModelBuilder → Export To Python”快速得到初版脚本，再做健壮化。

坐标参考系与变换：精度“黑洞”避坑

• Define Projection vs Project：前者仅“声明”坐标系，后者真正重算坐标，混用会导致错位。
• 即时投影：ArcMap 可在不同坐标系下叠加显示，但用于分析前务必统一到同一坐标系。
• 地理坐标转换：跨基准（如 CGCS2000、Beijing 1954）需指定 Transformation；在 Data Frame Properties → Transformations 选择本地权威参数。
• 常见系：高精制图选高斯-克吕格/UTM 投影；互联网底图常用 Web Mercator（注意面积与距离变形）。

制图表达与出图：让地图“讲人话”

1. 视觉变量：位置、形状、大小、色相、明度、纹理；定量用顺序色带，差异用发散色带，分类用定性色带。
2. 版式与整饰：在 Layout View 添加比例尺、指北针、图例、指示文字，控制对齐与留白。
3. 批量出图：利用 Data Driven Pages 按要素分页输出，命名规范如 {区域}_{期次}.pdf。
4. 导出设置：矢量优先 PDF/AI，点阵优先 300–600 dpi TIFF/PNG；嵌入字体确保跨平台一致性。

常见问题与排错清单

• 图层错位：检查坐标系定义；用 Project/Project Raster 统一；设置正确的 Transformation。
• 字段截断：Shapefile 字段名≤10 字符、文本≤254；建议迁移至 .gdb 并重命名字段。
• 几何错误：用 Repair Geometry；面要素的缝隙可通过 Eliminate/Eliminate Polygon Part 处理。
• 工具失败：查看 Results 历史与消息；核对环境参数（Extent、Mask、Snap）；分步运行定位问题。
• 性能问题：建立空间/属性索引；分块处理大数据；启用 64-bit 背景处理；避免网络盘直接运算。

质量与性能最佳实践

• 数据治理：域与子类型约束数据；Editor Tracking 标记创建/修改者与时间。
• 结构优化：归一字段类型与别名；压缩（Compress File GDB）；对大要素类定期 Rebuild Index。
• 流程资产：每个项目沉淀“数据字典 + 工具链 + 脚本 + 出图模板”，复用率决定效率。

学习路径与练习建议

1. 第一周：界面与数据基础——完成数据入库、投影统一、基础符号化与标注。
2. 第二周：矢量与栅格分析——独立完成一次“圈定-缓冲-叠加-统计”分析与一幅成图。
3. 第三周：自动化——用 ModelBuilder 重构手工流程，导出并优化 ArcPy 脚本。
4. 第四周：质量与复现——补充元数据与数据字典，输出技术报告与可复用工具箱。

小技巧：将 MXD 属性中的“存储相对路径”勾选，可提升跨机器迁移的可靠性；地理处理历史可直接右键“重运行”或“添加到模型”。

总结与下一步

总结：你需要掌握三根主线——数据规范（投影统一、域与子类型、拓扑质量）、分析流程（子集、叠加、聚合、统计）与自动化（ModelBuilder 与 ArcPy）。围绕这三根主线构建可复用资产，才是把工具化为生产力的关键。

思考：如果把你最近一次分析任务抽象为 5 个可配置参数，你会选择哪些？这些参数如何在脚本中以配置文件形式外置，方便团队复用？欢迎把你的思路与难点分享给我，我们一起打磨更稳健的流程。
