在生产项目中，很多团队需要把外部互联网影像叠加到 ArcMap，用于矢量化、核查和出图。然而不同服务协议（WMS/WMTS/XYZ）与坐标系的差异，常让人无从下手。作为实践者，我建议先理解原理，再按场景选方法，才能稳定、高质量地加载和应用。

它是什么：网络影像与常见服务协议

面向公共或授权用户提供的在线影像，通常通过标准化地图服务协议发布到互联网。主流包括：

要点：ArcMap 对 WMS/WMTS 支持最好；纯 XYZ 需曲线救国（插件或代理）。多数互联网影像基于 Web Mercator（EPSG:3857），与常规测绘坐标系存在偏差与尺度限制。

为什么要这样做：合规、性能与制图质量

• 合规性：不同供应商对调用频率、授权范围、标注保留有严格规定。遵守条款与正确添加版权标注，是专业团队的基本规范。
• 性能：WMTS 的瓦片缓存显著提升平移缩放体验；WMS 适合需动态渲染或图层组合的场景。
• 制图质量：坐标系与比例尺匹配影响清晰度与叠加精度，直接决定能否用于量测和出图。

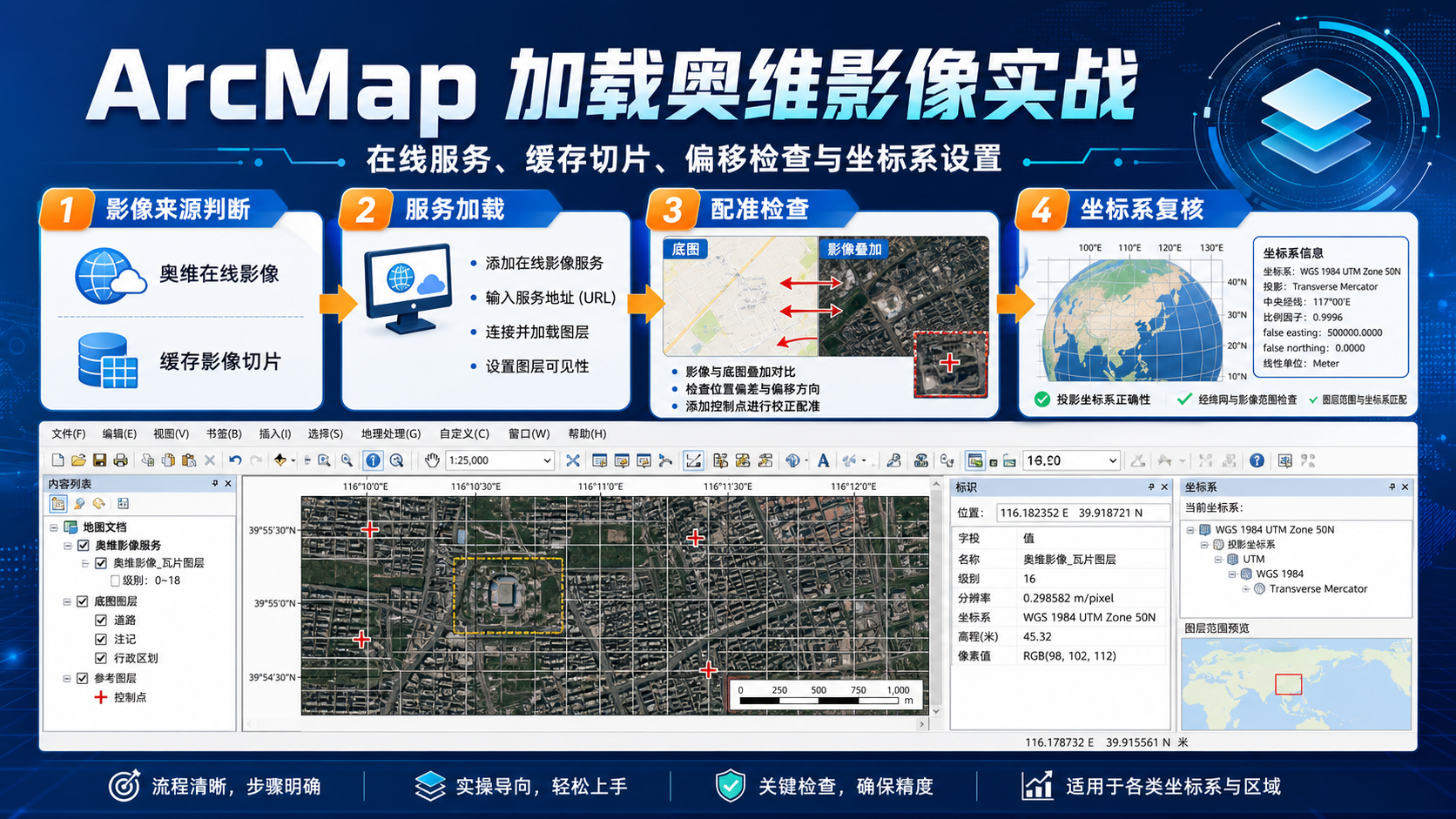

怎么做：标准流程与多种路径

下面按“官方标准优先、插件与代理兜底”的策略给出可直接操作的步骤。

方法一：通过 WMTS 服务连接（推荐）

1. 向数据提供方索取 WMTS 服务地址（含 GetCapabilities），例如：

   https://example.com/wmts?SERVICE=WMTS&REQUEST=GetCapabilities
   # 若需要鉴权，可以追加 token 或 key：
   https://example.com/wmts?SERVICE=WMTS&REQUEST=GetCapabilities&token=YOUR_TOKEN


2. 在 ArcMap 打开 Catalog 窗口 → 展开 GIS Servers → 双击 Add WMTS Server。
3. 粘贴服务 URL，必要时填入用户名/密码或在 URL 上追加 token/key → 确定。
4. 在 GIS Servers 里找到刚建的 WMTS 连接，展开图层，双击需要的影像子图层将其添加到地图。
5. 将数据框坐标系设置为 Web Mercator Auxiliary Sphere：
   • 右键数据框 → Properties → Coordinate System
   • 选择 “WGS 1984 Web Mercator (Auxiliary Sphere)”（EPSG:3857/102100）

技巧：若影像只在特定级别清晰，请在 Table Of Contents 中右键图层 → “Scale Range” 设置可见比例尺，与瓦片级别对齐。

方法二：通过 WMS 服务连接

1. 获取 WMS GetCapabilities 地址，例如：

   https://example.com/wms?SERVICE=WMS&REQUEST=GetCapabilities&VERSION=1.3.0


2. Catalog → GIS Servers → Add WMS Server → 填入 URL 和凭据 → Get Layers → OK。
3. 在连接中选择所需图层添加到地图。若服务发布多个坐标系，优先选择与项目一致的坐标系。
4. 针对清晰度：在图层属性 → WMS → 调整图像格式（如 PNG/JPEG），并在导出地图时适当提升 DPI。

提示：WMS 是服务端渲染，连续缩放会频繁请求。对大幅面出图，WMS 往往比 WMTS 更稳定，但速度略慢。

方法三：使用插件或代理支持 XYZ/TMS

1. 若数据方仅提供 XYZ 模板（如 https://example.com/tiles/{z}/{x}/{y}.png），ArcMap 原生无法直接添加，可选：
   • ArcBruTile Add-In：安装后可在 ArcMap 中加载 XYZ/TMS 瓦片。适合临时制图与核查。
   • 自建代理：用 Node.js/GeoWebCache/MapProxy 将 XYZ 转为 WMTS，再以方法一接入。
2. 插件安装完成后，按其菜单提示添加服务 URL、设置坐标系与可见级别。
3. 若数据方要求 Header 限制（如 Referer/UA），请通过代理服务统一添加 Header，再让 ArcMap 连接代理地址。

实践建议：生产环境优先选择 WMTS/WMS 官方链路；插件适合快速验证，代理适合合规地适配认证与限流策略。

坐标系、配准与比例尺的专业要点

• 坐标系匹配：大多数互联网影像在 Web Mercator。若你的业务数据是 CGCS2000/WGS84 地理坐标，ArcMap 会做“屏幕坐标”级别的投影转换，量测误差会随尺度增大。
• 地理转换：混用地方坐标（如高斯-克吕格）与 Web Mercator 时，需在 Data Frame → Transformations 选择恰当的地理转换。
• 比例尺与尺度级别：WMTS 受 tile matrix 限制，跨级别会模糊。将视图锁定在标准级别（View → Data Frame Properties → General → Reference Scale）更清晰。

性能优化与出图质量

• 缓存设置：Customize → ArcMap Options → Display/Cache 中提高磁盘缓存大小，改善平移体验。
• 导出地图：若底图来自 WMTS，导出高 DPI 并不能超越瓦片源分辨率。用“与瓦片级别匹配的比例尺 + 合理 DPI（150–300）”更均衡。
• 标注与版权：遵循数据方的版权标注要求，可在版面视图添加文字标注和数据来源说明。

自动化：批量工程复用与脚本

推荐在 GUI 完成一次连接与样式设置后，保存为 .lyr，再用 Python 复用：

# -*- coding: utf-8 -*-
import arcpy, os

mxd_path = r"C:Projecttemplate.mxd"
out_mxd  = r"C:Projectdeliverablesmap_with_imagery.mxd"
lyr_path = r"C:ProjectLayersImagery_WMTS.lyr"  # 由 ArcMap 另存的图层文件

mxd = arcpy.mapping.MapDocument(mxd_path)
df  = arcpy.mapping.ListDataFrames(mxd)[0]

imagery_lyr = arcpy.mapping.Layer(lyr_path)
arcpy.mapping.AddLayer(df, imagery_lyr, "BOTTOM")  # 作为底图

# 可选：设置数据框坐标系为 Web Mercator
df.spatialReference = arcpy.SpatialReference(102100)  # WGS 1984 Web Mercator (Auxiliary Sphere)

mxd.saveACopy(out_mxd)
del mxd
print("完成：已将影像底图添加到输出 MXD")

如果服务为 WMS，也可使用 MakeWMSLayer 工具创建临时图层，再加入数据框；稳定性上仍建议用 .lyr 复用既有配置。

常见问题与排查清单

• 403/401 鉴权失败：检查 token 是否过期、IP 白名单、是否需要特定 Referer。ArcMap 无法自定义 Header 时，用代理解决。
• 只在部分级别显示：WMTS 的可见比例尺需与 tile matrix 一致；在图层属性设置 Scale Range。
• 位置偏移：确认坐标系是否为 EPSG:3857；必要时应用正确的地理转换；避免把经纬度数据误作投影坐标。
• 打印模糊：提升 DPI 也无法超越瓦片原始分辨率；更换到更高级别或使用具备更细分辨率的服务。
• 加载缓慢：优先 WMTS；本地与项目共用缓存；检查网络与服务端限流。

合规与最佳实践

• 获取书面授权或遵循公开许可，按要求显示版权与来源。
• 避免将在线影像作为测图基准进行高精度量测；若用于监管或确权，需采用满足精度规范的影像产品。
• 对生产项目建立“服务可用性”备选方案：主 WMTS + 备 WMS/本地缓存，降低宕机风险。

总结与思考

要高质量地在 ArcMap 中加载外部影像，核心是三步：选对协议（优先 WMTS），配准坐标（Web Mercator 及必要的地理转换），并按比例尺级别组织制图与导出。对仅提供 XYZ 的来源，可以用插件或代理转换为 WMTS，以获得原生般的体验与稳定性。

你的团队在项目中更常遇到的是认证、坐标还是打印清晰度问题？欢迎把案例与疑问发给我，我们一起打磨更稳妥的工作流。也欢迎关注 GIS研习社（gisyxs.com）获取工具清单与最佳实践。
