许多团队在做桌面 GIS 分析与制图时，常常被“数据乱、投影错、流程杂、导出崩”这些问题困扰。本指南从基础概念到自动化与排错，一步步带你把分析与制图流程搭建得既稳又快。作为 GIS研习社的 Dr.gis，我会强调可复用的做法与容易踩坑的细节，帮助你把手工工作沉淀为可靠的工作流。

核心概念与术语

开始之前，先把关键对象与术语讲清楚，后续操作会更顺畅：

• 地图文档（MXD）：保存图层组织、符号化、版式等设置的工程文件，本身不存数据。
• 图层文件（LYR）：保存渲染与符号化样式，可复用到同结构数据上。
• 地理数据库（GDB）：推荐的数据容器，支持域、子类型、拓扑、关系类等高级约束与行为。
• Shapefile：轻量但受限的格式（字段名长度限制、无域/子类型、拓扑能力弱），不宜承载复杂工作流。
• 空间参考（投影与坐标系）：决定“如何把地球表面坐到二维平面”。定义与转换两步不可混。
• 地理处理（Geoprocessing）：缓冲、叠加、裁剪、投影等工具的集合，支持批处理、模型化与脚本化。

为什么要打好地基

地理处理链条很长，任一环节出错都可能导致结果偏移、统计失真或导出失败。打好数据组织、投影管理与环境设置这三块地基，可以让后续分析和制图“顺滑可复用”。

数据组织与工程结构

优雅的工程结构能显著降低路径断裂与协作成本：

1. 建立目录结构：如 data_raw、data_intermediate、data_final、mxd、scripts、styles 分目录。
2. 采用地理数据库：把要素类、栅格与表集中在 File GDB 中，命名遵循 team_project_stage_topic 约定。
3. 使用相对路径：工程属性中勾选“存储相对路径”，避免跨机器协作时数据断链。
4. 元数据与命名：字段名短而清晰；记录坐标系、数据来源、更新时间与许可条款。

坐标系与投影：是什么、为什么与怎么做

是什么：空间参考由水平坐标系（地理/投影）与垂向坐标系组成，定义了“位置的度量方式”。

为什么：不同数据源若坐标系不一致且未正确转换，叠加会错位，量算会失真。

怎么做：

1. 先确认定义：用“定义投影（Define Projection）”为缺失定义的数据补上正确的坐标系，不做坐标值变换。
2. 再做转换：用“投影（Project）”把数据真正转换到目标坐标系，需要时指定地理坐标系转换。
3. 统一数据框：数据框坐标系设为最终产品所需（例如国家或省级常用投影）。
4. 验证：叠加已知基准底图（行政界线/控制点），抽查偏移量。

常见误用：把 Project 和 Define Projection 混用会导致“看似对齐、实则坐标失真”。记忆法：Define 只“贴标签”，Project 才“搬家”。

符号化与制图表达

可视化的目标是“正确表达+高效认知”。

1. 数据分级：常用等距（Equal Interval）、分位（Quantile）、自然断点（Jenks）。统计分布偏斜时优先试 Jenks。
2. 配色与对比：顺序型（由浅到深）、发散型（双端高亮）与定性型（类别区分）。保证底图与要素色彩对比充足。
3. 标注与注记：关键要素设最小字号与避让规则，密集区域用分级标注或转注记后人工微调。
4. 版式元素：指北针、比例尺、图例、数据来源与日期不可缺；导出为 PDF/PNG 时嵌入字体并检查透明度混合。

编辑与拓扑质量控制

空间编辑要“先规则、后作业”。

1. 开启捕捉：设置节点/边/端点捕捉，保证共享边界不留缝。
2. 建立拓扑：在 GDB 中配置规则（如“面不得重叠/必须覆盖边界”），运行验证并修复错误。
3. 字段约束：用域与子类型约束取值范围与枚举，减少录入错误。

地理处理与模型化思维

是什么：把若干工具按输入/输出链起，形成可复用的“工序流水线”。

为什么：手工流程难以复盘与扩展；模型化后，可以参数化、批处理并固化知识。

怎么做：

1. 梳理步骤：列出输入、处理中间产物与输出，明确每步的依赖关系。
2. 搭建模型：逐步拖入工具与数据，设置参数，开启中间数据“临时化”。
3. 参数化：将关键路径、字段名、阈值暴露为模型参数，便于复用与分享。
4. 迭代与验证：用迭代器对多要素类循环；每次输出加入时间戳，便于追踪。

用 Python 提升效率

ArcPy 提供脚本化入口，适合批处理、规则检查与结果复现。注意桌面环境默认 Python 2.7，字符串与编码需小心。

# 批量投影示例（按需替换坐标系与转换名称）
import arcpy, os
arcpy.env.workspace = r"C:workdata.gdb"
out_gdb = r"C:workproj.gdb"
in_sr = arcpy.SpatialReference(4326)        # WGS84
out_sr = arcpy.SpatialReference(3857)       # Web Mercator
arcpy.env.overwriteOutput = True

for fc in arcpy.ListFeatureClasses():
    desc = arcpy.Describe(fc)
    if desc.spatialReference.name in ("Unknown", "Unknown Coordinate System"):
        # 仅定义，不变更坐标值
        arcpy.DefineProjection_management(fc, in_sr)
    out_fc = os.path.join(out_gdb, fc)
    # 选择合适的地理坐标系转换（示例占位）
    tfm = ""  # 如需，可用 arcpy.ListTransformations(in_sr, out_sr)[0]
    arcpy.Project_management(fc, out_fc, out_sr, tfm)
print("Done.")

# 字段批量计算：人口密度 = 人口 / 面积
import arcpy
fc = r"C:workproj.gdbcounty"
with arcpy.da.UpdateCursor(fc, ["POP", "AREA_KM2", "DENSITY"]) as cur:
    for row in cur:
        pop, area = row[0], row[1]
        row[2] = (pop / area) if (area and area > 0) else None
        cur.updateRow(row)

性能提示：安装 64-bit Background Geoprocessing 可让部分后台工具用更多内存；大数据写入建议设定 Scratch 工作空间与中间结果清理策略。

空间分析常见任务范式

• 点缓冲与叠加：先缓冲，再与面层相交，汇总统计字段（Summary Statistics/Spatial Join）。
• 区划统计：栅格转面或按区域统计（Zonal Statistics as Table），结果再连接到区划层做分级渲染。
• 可达性：若使用网络分析，先构建网络数据集，定义阻抗（时间/距离），再运行服务区或最短路径。

性能优化与稳定性

1. 用 GDB 替代 Shapefile：减少字段与编码限制，提升 I/O 性能。
2. 索引与裁剪：建立空间/属性索引；大范围分析先裁剪到兴趣区，减少参与要素。
3. 环境参数：设置并行因子（可用时）、临时目录到高速盘、按块处理大量要素。
4. 分而治之：按行政区或网格分块处理，最后合并并 Dissolve。

常见错误与快速排障

• 数据源断裂：MXD 中图层感叹号。对策：启用相对路径；用“修复数据源”一次性重定向。
• 坐标错位：定义与转换混用。对策：先 Define，再 Project，必要时指定地理坐标系转换。
• 字段匹配失败：连接/关联后空值激增。对策：主键唯一性检查、字段类型一致、去空格。
• 999999 错误：泛化崩溃。对策：减少数据量、检查几何自相交、清理临时目录、分步输出定位崩点。
• 导出字符乱码：对策：统一编码，导出时嵌入字体，优先 PDF。

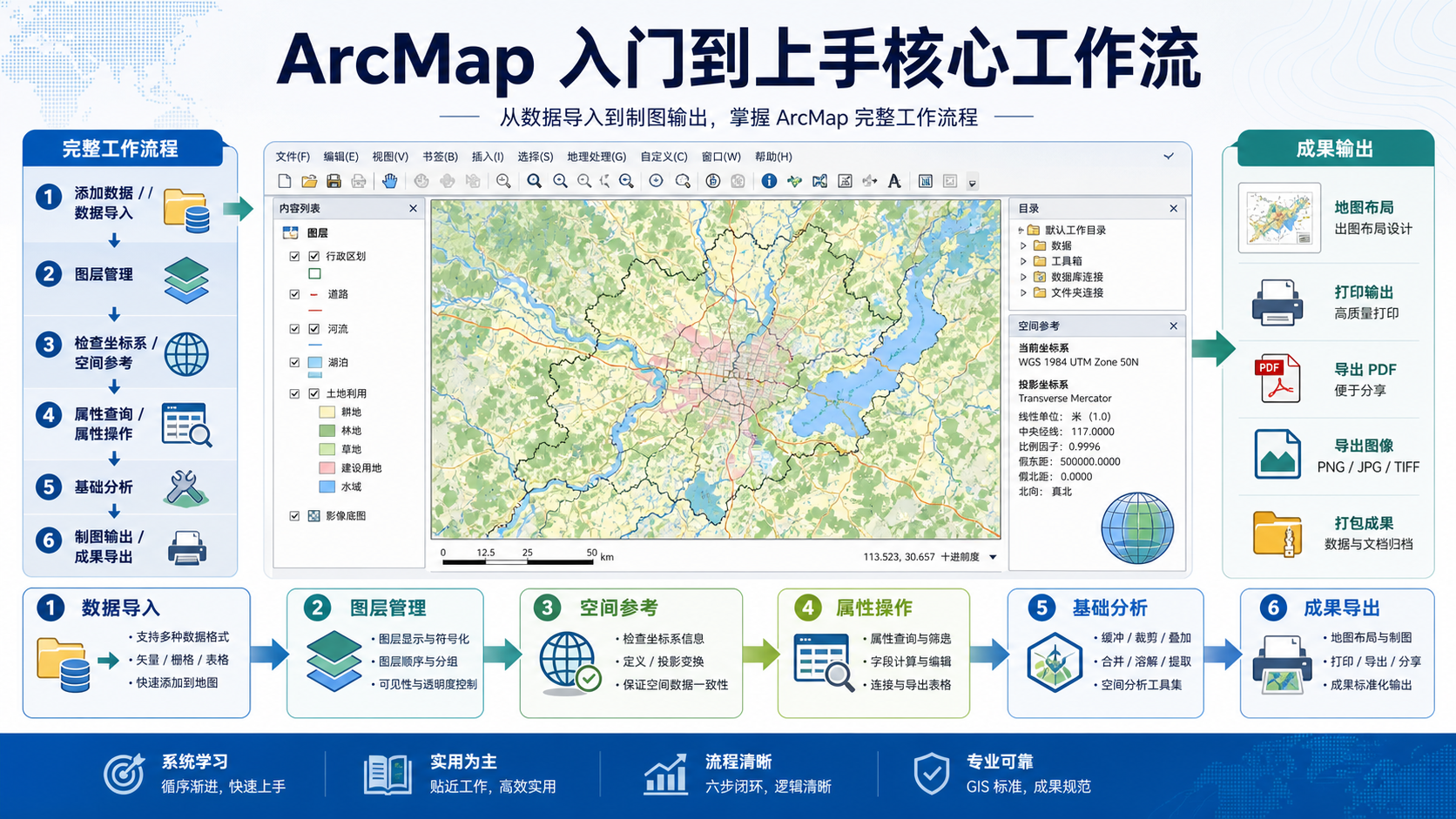

工作流范式：从手工到自动化

1. 定义目标：明确指标、空间范围、时间段与输出规格。
2. 数据就绪：收集—质检—统一坐标—标准化字段—落地 GDB。
3. 分析链路：把步骤串成模型，暴露参数，设置日志与版本号。
4. 制图表达：确定分级方法与配色，固化样式到 LYR。
5. 复核与发布：抽样核对、同事交叉审查、导出发布件与数据字典。

实践清单（可打印）

• 工程用相对路径；数据集中在 File GDB；命名规范与元数据完整。
• 先 Define 再 Project；叠加基准数据抽查偏移。
• 符号化独立成 LYR；版式包含比例尺/图例/来源/日期。
• 模型化流程；脚本化批处理；输出带时间戳。
• 建立索引；按兴趣区裁剪；分块处理大任务。
• 常见错误预案与日志追踪到位。

参考文献

• Esri: 什么是 ArcMap
• Esri: 什么是地理数据库
• Esri: 选择地理坐标系转换
• Esri: ModelBuilder 概述
• Esri: ArcPy 概述
• Esri: 使用图层文件（.lyr）
• Esri: 拓扑构建与规则

结语

今天我们从核心概念、数据与投影管理，到符号化、拓扑质控、模型化与脚本化，把一整套工程化思维落到了可操作的步骤上。只要坚持“结构化数据—标准化流程—自动化执行”的方法，你就能把一次性的成果沉淀为可复用的生产线。

你在日常工作中，最想把哪一步自动化？欢迎把你的场景与数据规模发给我，一起打磨更稳更快的方案。更多 GIS 实战与工具链讨论，欢迎关注 GIS研习社（gisyxs.com）。
