arcmap是什么软件？一文读懂arcmap功能与应用

你是否接手过一个老项目，打开一堆 .mxd 文件，却不确定从何下手？作为长期在教学与一线项目间往返的人，我常被问到：如何系统地理解 ArcMap 的定位、能力边界以及高效实践路径。下面我会以“是什么/为什么→怎么做”的方式，带你一次搞清楚，并给出可直接复用的工作流和代码片段。

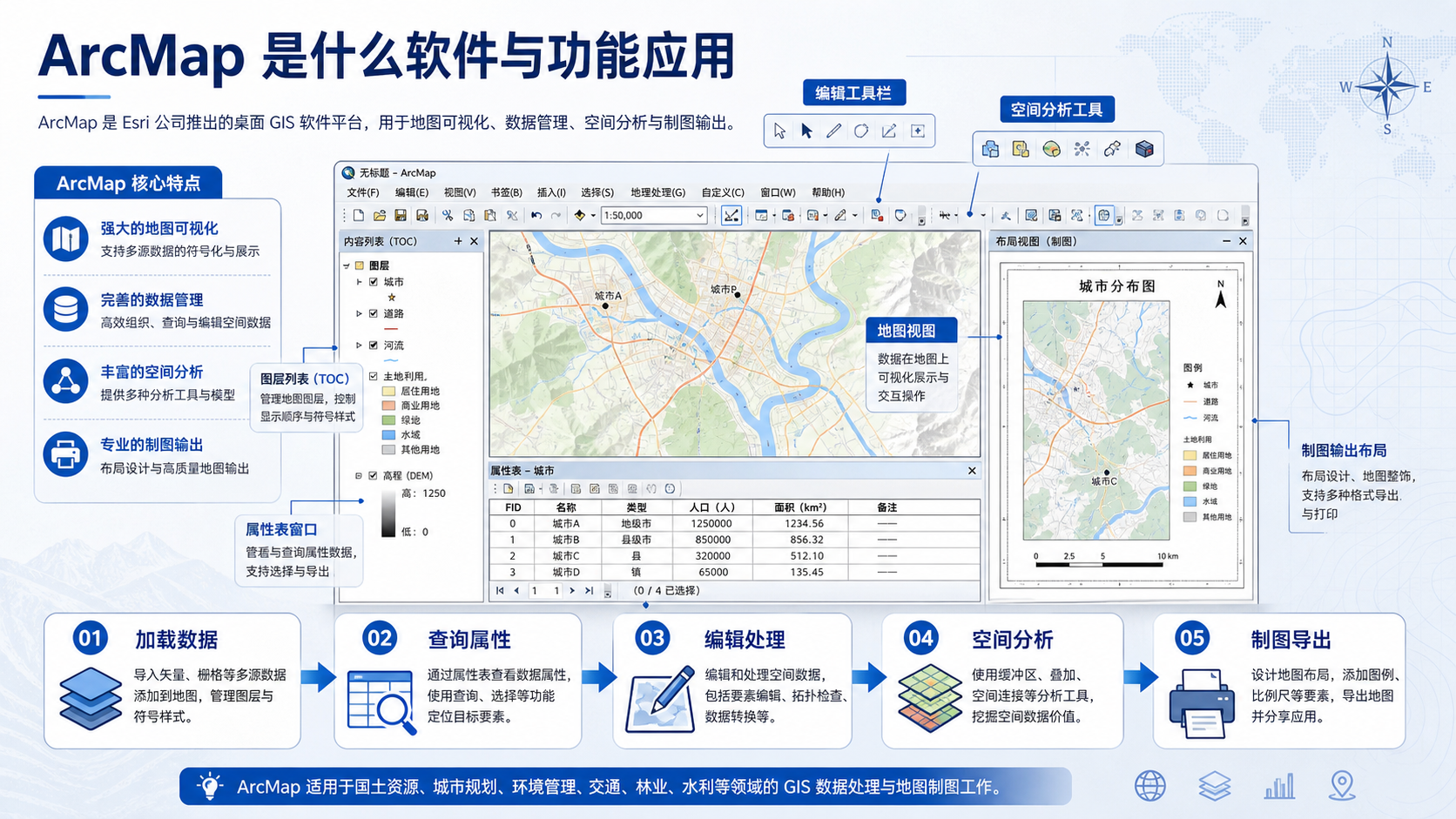

它是什么：ArcGIS Desktop 中的制图与分析工作台

ArcMap 是 Esri ArcGIS Desktop 套件的核心应用之一，用于数据浏览、编辑、制图与地理分析。它围绕 .mxd（Map Document）组织工程，包含图层、数据框与版面布局等对象，并通过地理数据库（File/Personal/Enterprise Geodatabase）管理空间与属性数据。

• 核心对象：Map Document（.mxd）、Data Frame、Layer、Table、Annotation。
• 分析引擎：Geoprocessing 工具箱（Buffer、Intersect、Dissolve、Spatial Analyst、Network Analyst 等）。
• 自动化：ModelBuilder（图形化流程）与 Python/arcpy（脚本化批处理）。
• 许可与扩展：Basic/Standard/Advanced 许可级别；常见扩展如 Spatial Analyst、3D Analyst、Network Analyst。

为什么要学：遗留工程占比大，迁移与共存需要底层理解

• 存量项目：大量部门仍依赖 .mxd 与 10.x 工具链进行生产制图与监管报送。
• 结果一致性：复刻历史成果（版式、符号、标注规则）常要求沿用 ArcMap 环境。
• 迁移桥梁：理解 ArcMap 的数据组织与工具参数，能显著降低迁移到 ArcGIS Pro 的摩擦（例如 arcpy.mapping → arcpy.mp 的映射）。
• 生态延展：企业级 SDE、多用户编辑、拓扑与网络数据集等仍广泛部署。

怎么做：从零到一的基础操作

1. 新建工程：启动软件 → 新建空白地图 → 保存为 .mxd（路径避免中文与空格）。
2. 添加数据：Catalog 面板连接工作目录/数据库 → 拖拽要素类/表至 Table of Contents。
3. 坐标系统：右键 Data Frame → Properties → Coordinate System，设置项目坐标与单位。
4. 符号与标注：右键图层 → Properties → Symbology/Labels，应用分类、分级、比例标注。
5. 版面制图：切换 Layout View → 插入图例、比例尺、指北针 → 页面设置与出图模板。
6. 导出成果：File → Export Map → PDF/PNG/TIFF（设置分辨率与字体嵌入）。

数据管理与空间参考：精度从“投影”开始

• Define Projection：仅写入数据的空间参考元数据，不改变坐标值；用于“已知但缺失定义”。
• Project：真正重投影，改变坐标；用于统一工程坐标系统。
• 字段与编码：Shapefile 字段名 ≤10 字符；属性编码优先使用 UTF-8/UTF-16 的地理数据库。
• 索引：为连接字段、查询字段建立索引；显著提升选择与连接性能。

# Python (ArcGIS 10.x), 为字段建立索引并重投影
import arcpy

arcpy.env.workspace = r"D:giscity.gdb"
fc = "poi"

# 建立索引
arcpy.AddIndex_management(fc, "TYPE;NAME", "idx_type_name")

# 重投影
in_fc = fc
out_fc = "poi_webmerc"
arcpy.Project_management(in_fc, out_fc,
                         arcpy.SpatialReference(3857))  # Web Mercator

分析工作流：从点到面，从工具到模型

多数地理分析可抽象为“准备数据→构建邻接/距离关系→叠置统计→质量核查→输出”。

1. 缓冲与叠置：围绕设施点生成影响圈（Buffer），与敏感目标面叠置（Intersect/Identity）。
2. 聚合统计：Dissolve/Spatial Join 以行政区汇总指标。
3. 网络可达性：Network Analyst 计算服务区、最短路径。
4. 栅格分析：Spatial Analyst 做重分类、加权叠加、坡度坡向。

# arcpy：批量缓冲 + 叠置统计 + 导出 PDF
import arcpy, os
arcpy.env.overwriteOutput = True
arcpy.env.workspace = r"D:workplanning.gdb"

poi = "hospital"
admin = "district"
buf = "hospital_buf_1000"

# 1. 缓冲
arcpy.Buffer_analysis(poi, buf, "1000 Meters", dissolve_option="ALL")

# 2. 叠置统计（每个行政区统计缓冲内医院点数）
sj = "district_hosp_stats"
arcpy.SpatialJoin_analysis(target_features=admin,
                           join_features=poi,
                           out_feature_class=sj,
                           join_operation="JOIN_ONE_TO_ONE",
                           join_type="KEEP_ALL",
                           match_option="WITHIN")

# 3. 更新 MXD 标注并导出
mxd_path = r"D:worklayout.mxd"
mxd = arcpy.mapping.MapDocument(mxd_path)
for lyr in arcpy.mapping.ListLayers(mxd):
    if lyr.name == "district_hosp_stats":
        lyr.showLabels = True
pdf_out = r"D:workreportmap.pdf"
arcpy.mapping.ExportToPDF(mxd, pdf_out, resolution=300)
del mxd

用 ModelBuilder 固化流程

把重复的工具链串成可视化模型，便于校审与复用：

1. Catalog → 新建 Toolbox → 新建 Model。
2. 将 Buffer、Spatial Join、Dissolve 等工具拖入画布，设置参数。
3. 将关键路径设置为模型参数（右键元素 → Model Parameter），形成通用模板。
4. 运行前设置环境（Extent、Snap Raster、Cell Size），确保可重复。
5. 在模型属性中勾选“记录历史”，便于溯源。

经验法则：模型越“窄而深”越稳健——拆分为多个小模型，用中间数据承接与验证，比一个超大模型更易维护。

制图与输出：让地图说话

• 版式模板：建立 A3/A1 统一模板（统一出血、网格、图例样式）。
• 标注引擎：Maplex 引擎优先；冲突规避、注记权重更智能。
• 专题表达：分级设色（自然断点/等距/分位数）需注明分类法与阈值。
• 批量出图：Data Driven Pages（地图册）按行政区或网格自动分页导出。

# 批量导出地图册 PDF
import arcpy
mxd = arcpy.mapping.MapDocument(r"D:atlasatlas.mxd")
if mxd.dataDrivenPages.enabled:
    mxd.dataDrivenPages.exportToPDF(r"D:atlasatlas.pdf")
del mxd

性能与质量控制：让流程快、准、可复查

• 环境设置：统一 Extent、Processing Mask、Snap Raster；设置 Scratch Workspace。
• 64 位后台处理：安装 64-bit Background Geoprocessing，提升大数据 GP 稳定性。
• 拓扑规则：在地理数据库建立拓扑，约束要素重叠/缝隙/悬挂线。
• 日志与中间数据：开启 GP 历史；关键中间结果留档以利复核。
• MXD 健康检查：清理断链图层、替换绝对路径、必要时使用 MXD Doctor 修复。

与新平台共舞：迁移与互操作要点

• 工程迁移：ArcGIS Pro 可直接打开 .mxd 并保存为 .aprx；检查符号、标注、表达式兼容性。
• 脚本迁移：arcpy.mapping API 在 Pro 中演进为 arcpy.mp；对象命名与方法有所变化。
• 样式迁移：将 .style 转换为 .stylx；逐项校对色带、点/线/面符号。
• 版式差异：Data Driven Pages 对应 Pro 的 Map Series；字段替换与命名规范需统一。

# 简例：从 arcpy.mapping 迁移思路到 arcpy.mp（示意）
# Pro 环境
import arcpy
aprx = arcpy.mp.ArcGISProject(r"D:projmap.aprx")
m = aprx.listMaps()[0]
l = m.listLayers("district_hosp_stats")[0]
l.showLabels = True
aprx.exportToPDF(r"D:projmap.pdf")
del aprx

常见问题解答

• 我应该用哪种数据格式？ 优先使用 File Geodatabase（.gdb）；它支持长字段名、域、拓扑、子类型。
• 坐标错乱如何排查？ 先检查是否缺失定义（Define Projection），再考虑 Project；核对数据是否混用经纬度与投影坐标。
• 标注总是重叠？ 启用 Maplex，引入最小间距与优先级；必要时转注记（Annotation）并局部手调。
• 性能瓶颈在哪？ 大多出在 I/O 与空间索引缺失；分区处理（分行政区/网格）+ 合并，是工程上的常用解法。

参考文献

• Esri ArcGIS Desktop 官方文档
• Esri: What is arcpy
• Esri: ModelBuilder 概述
• Esri Support 技术支持与补丁

结语

本文以“是什么/为什么→怎么做”的路径，梳理了 ArcMap 的定位、常用工具链、自动化方法与迁移要点。掌握它，不仅能稳定维护存量工程，也能帮助你用更低成本平滑过渡到新平台。
